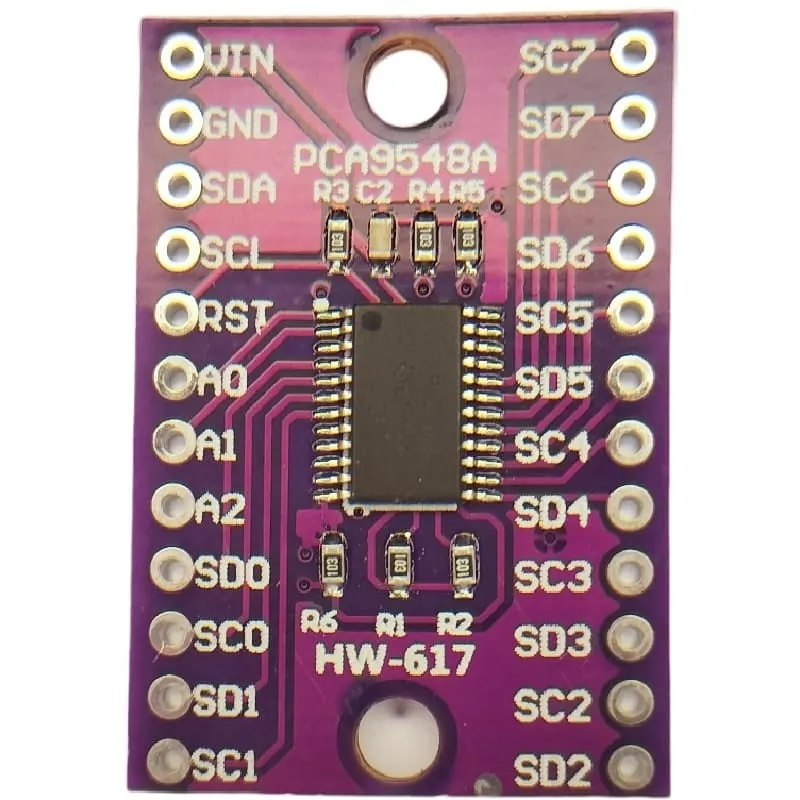

8kanálový I2C multiplexer PCA9548A

S touto malou destičkou můžete ovládat až 8 i2c zařízení na jedné datové lince! I když mají všechna zařízení I2C stejnou adresu, lze je díky tomuto 8kanálovému PCA9548A ovládat samostatně. (Také známý jako TCA9548A, který má stejnou funkci)

Tento multiplexer vytváří následující adresy:

0x70, 0x71, 0x72, 0x73, 0x74, 0x75, 0x76 a 0x77.

Odpovídající piny jsou:

0x70 -> SD0/SC0
0x71 -> SD1/SC1
0x72 -> SD2/SC2
0x73 -> SD3/SC3
0x74 -> SD4/SC4
0x75 -> SD5/SC5
Ox76 -> SD6/SC6
Ox77 -> SD7/SC7

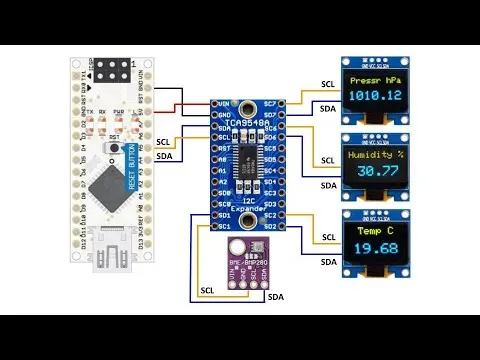

Ovládání více I2C OLED displejů

Je možné ovládat více I2C OLED displejů pomocí I2C multiplexeru. S jedním PCA9548A lze ovládat 8 OLED displejů.

Ovládání více 1602 LCD displejů přes I2C

Ovládání více 1602 LCD displejů je možné tak, že se 1602 displeje vybaví I2C LCD adaptérem. Případně je také možné zakoupit 1602 LCD displeje s již předpájeným I2C adaptérem.
Poté lze tyto displeje ovládat přes 1 I2C datovou linku. I zde platí maximum 8.

Rozměry
Délka: 3,1cm
Šířka: 2,2cm
Výška: 0,3cm
