Schéma zapojení a ukázkový kód

Takto připojíš Mini OLED displej žlutá/modrá 0.96 inch 128x64 I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka 0.96 Inch I2C OLED displeje

Tento projekt zobrazuje dynamický text, dobu provozu a animovaný ukazatel průběhu na 0.96-inch SSD1306 OLED displeji pomocí lehké knihovny U8g2. Připojte displej přes I2C k analogovým pinům A4 a A5 na Arduino Uno a napájejte jej 5V, abyste viděli, jak se čítač a grafika plynule aktualizují.

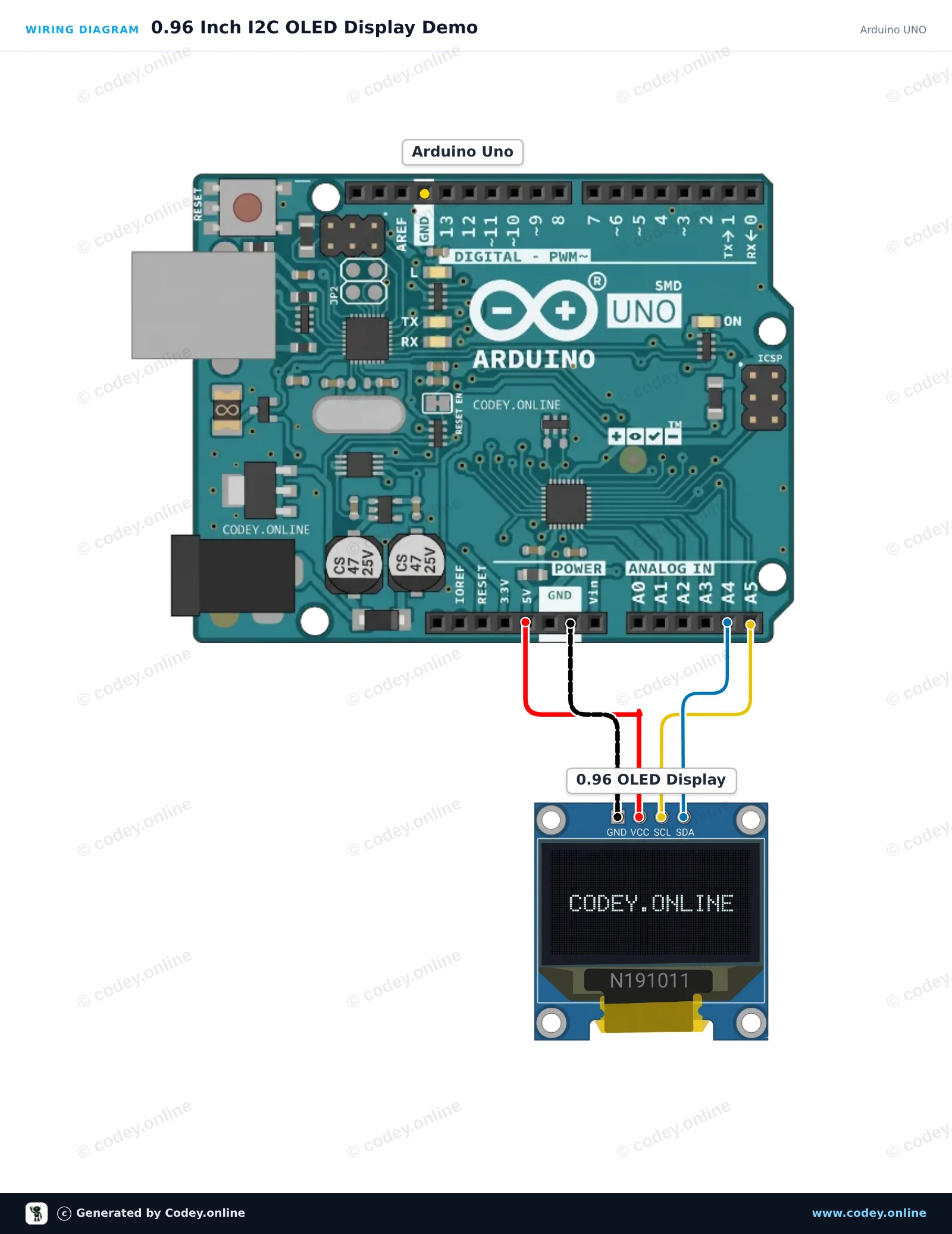

Schéma zapojení: Mini OLED displej žlutá/modrá 0.96 inch 128x64 I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

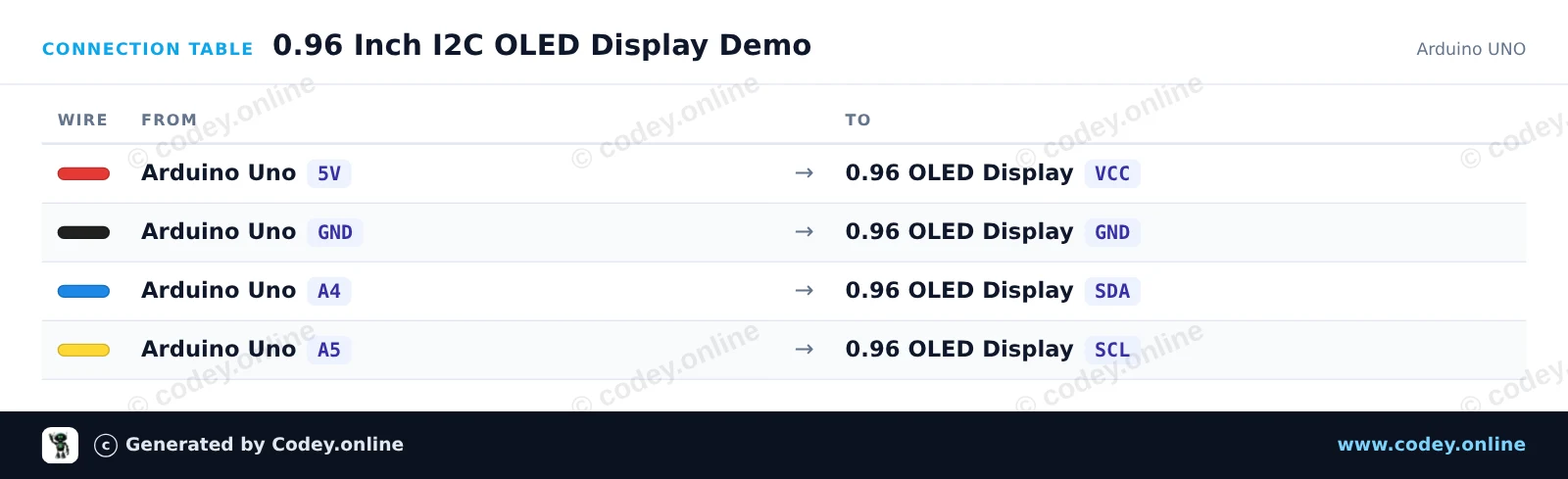

Tabulka zapojení: Mini OLED displej žlutá/modrá 0.96 inch 128x64 I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
0_96_Inch_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize U8g2 in page-buffer mode for SSD1306 128x64 I2C display
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    // Title Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 10, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 13, 128);

    // Text info
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(0, 28, "Uptime:");
    u8g2.setCursor(55, 28);
    u8g2.print(millis() / 1000);
    u8g2.print(" s");

    u8g2.drawStr(0, 42, "Count:");
    u8g2.setCursor(55, 42);
    u8g2.print(counter);

    // Animated progress bar
    int barWidth = (counter % 124);
    u8g2.drawFrame(0, 50, 128, 12);
    u8g2.drawBox(2, 52, barWidth, 8);
  } while (u8g2.nextPage());

  counter++;
  delay(100);
}

Potřebné knihovny: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo I2C OLED displeje 0.96" pro ESP32

Tento projekt ukazuje, jak připojit 0,96palcový I2C OLED displej (SSD1306) k desce ESP32. Sketch inicializuje displej a zobrazuje čítač aktualizovaný v reálném čase spolu s ukázkovým textem.

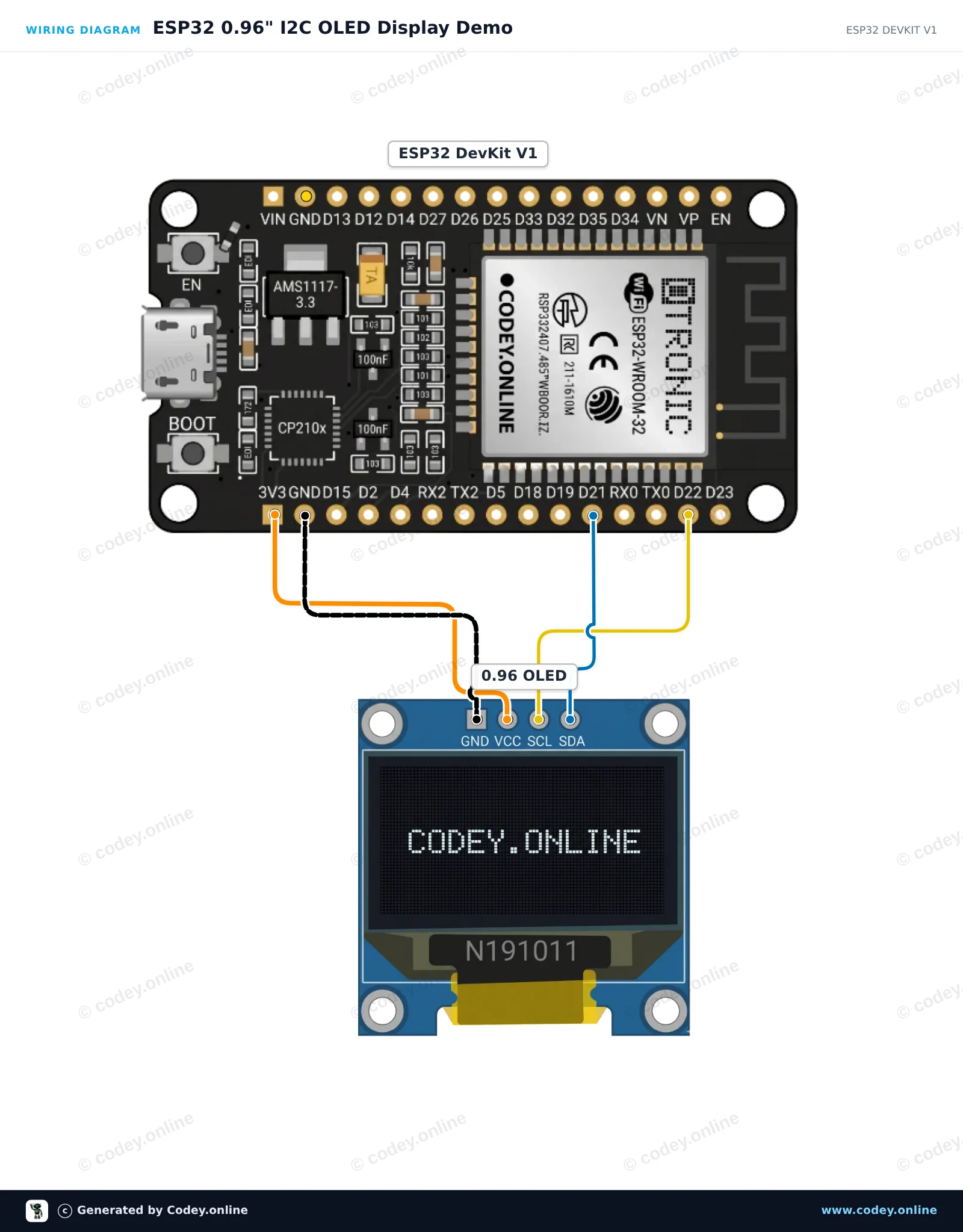

Schéma zapojení: Mini OLED displej žlutá/modrá 0.96 inch 128x64 I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

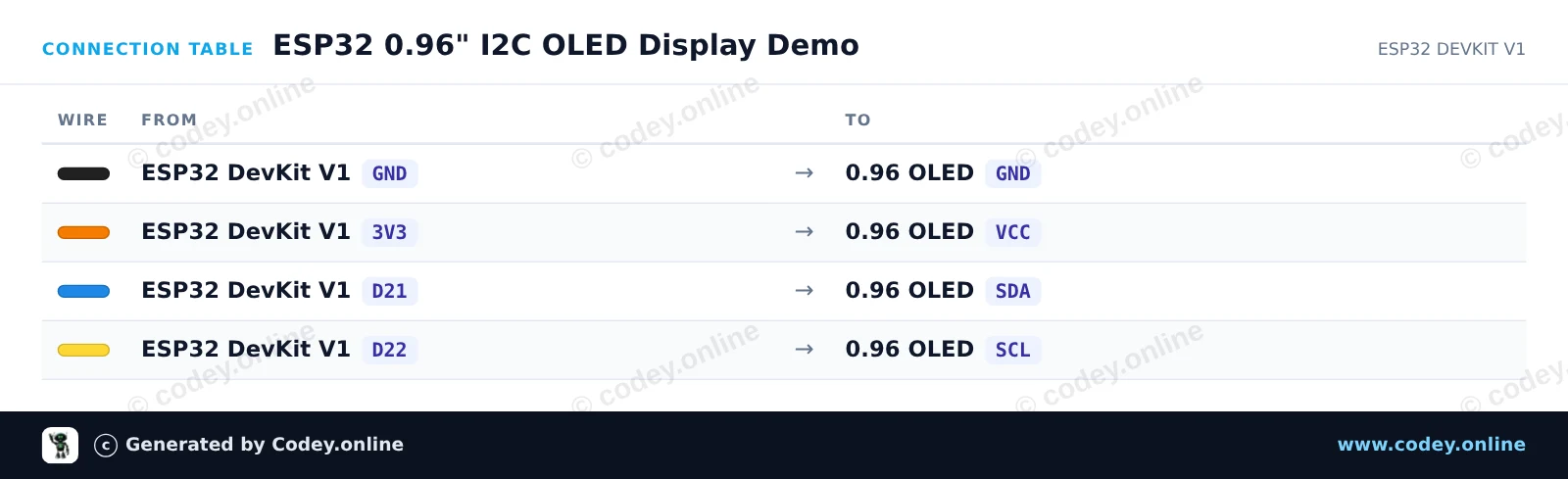

Tabulka zapojení: Mini OLED displej žlutá/modrá 0.96 inch 128x64 I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_0_96_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96" I2C OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C and display
  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println("SSD1306 allocation failed");
    for (;;); // Don't proceed, loop forever
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 OLED Demo");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Title
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 + OLED 0.96\"");

  display.drawLine(0, 12, 127, 12, SSD1306_WHITE);

  // Counter display
  display.setCursor(0, 20);
  display.println("Uptime Seconds:");
  display.setTextSize(2);
  display.setCursor(0, 36);
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Potřebné knihovny: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini OLED displej žlutá/modrá 0.96 inch 128x64 I2C

0,96 inch mini dvoubarevný (žlutá/modrá) OLED displej. Křišťálově ostrý obraz s rozlišením 128x64 pixelů.

POZOR: Toto NENÍ full color OLED displej. Horní okraj pixelů je žlutý (16 pixelů) a spodní část je modrá (48 pixelů).

Pracuje s napájecím zdrojem 3v-5v. Ideální pro projekty Arduino nebo ESP32 / ESP8266.

Rozměry této desky jsou pouze 26,1 x 26,1 x 3,2mm.

Jsou k dispozici 2 i2c adresy, které lze zvolit změnou rezistoru na zadní straně.
Dostupné adresy jsou: 0x3C (default) a x3D

Pokud chcete ovládat více OLED displejů nebo nechcete pájet SMD, můžete pomocí i2c mutliplexer ovládat až 8x i2C displejů se stejnou adresou.



Rozměry
Délka: 2,61cm
Šířka: 2,61cm
Výška: 0,32cm

  • OLED displej
  • 26,1 x 26,1 x 3,2 mm
  • volba adresy I2C
  • napájení 3V-5V
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Ostrý obraz – 128x64 pixelů pro jasné zobrazení.
  • Dvě barvy – Žlutá nahoře, modrá dole.
  • Adresy I2C – 0x3C a 0x3D volitelné.
  • Vhodné pro projekty – Ideální pro Arduino, ESP32 a ESP8266.
  • Kompaktní rozměry – Pouze 26,1 x 26,1 x 3,2 mm.
Specifikace
Napájení3v-5v
Rozměry26,1 x 26,1 x 3,2 mm
Barvažlutá/modrá
PřipojeníI2C
Rozlišení128 x 64 pixelů
Vhodné proArduino / ESP32 / ESP8266
Formát0,96 palce
Adresa I2C0x3C, 0x3D
