Schéma zapojení a ukázkový kód

Takto připojíš Mini OLED displej bílý 0.91 inch 128x32 I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka 0,91palcového I2C OLED displeje

Tento projekt ukazuje, jak na 0,91palcovém 128x32 I2C OLED displeji inicializovat a zobrazit text a živý čítač. Displej se připojuje přímo na I2C piny Arduina Uno (A4 a A5) a průběžně se aktualizuje.

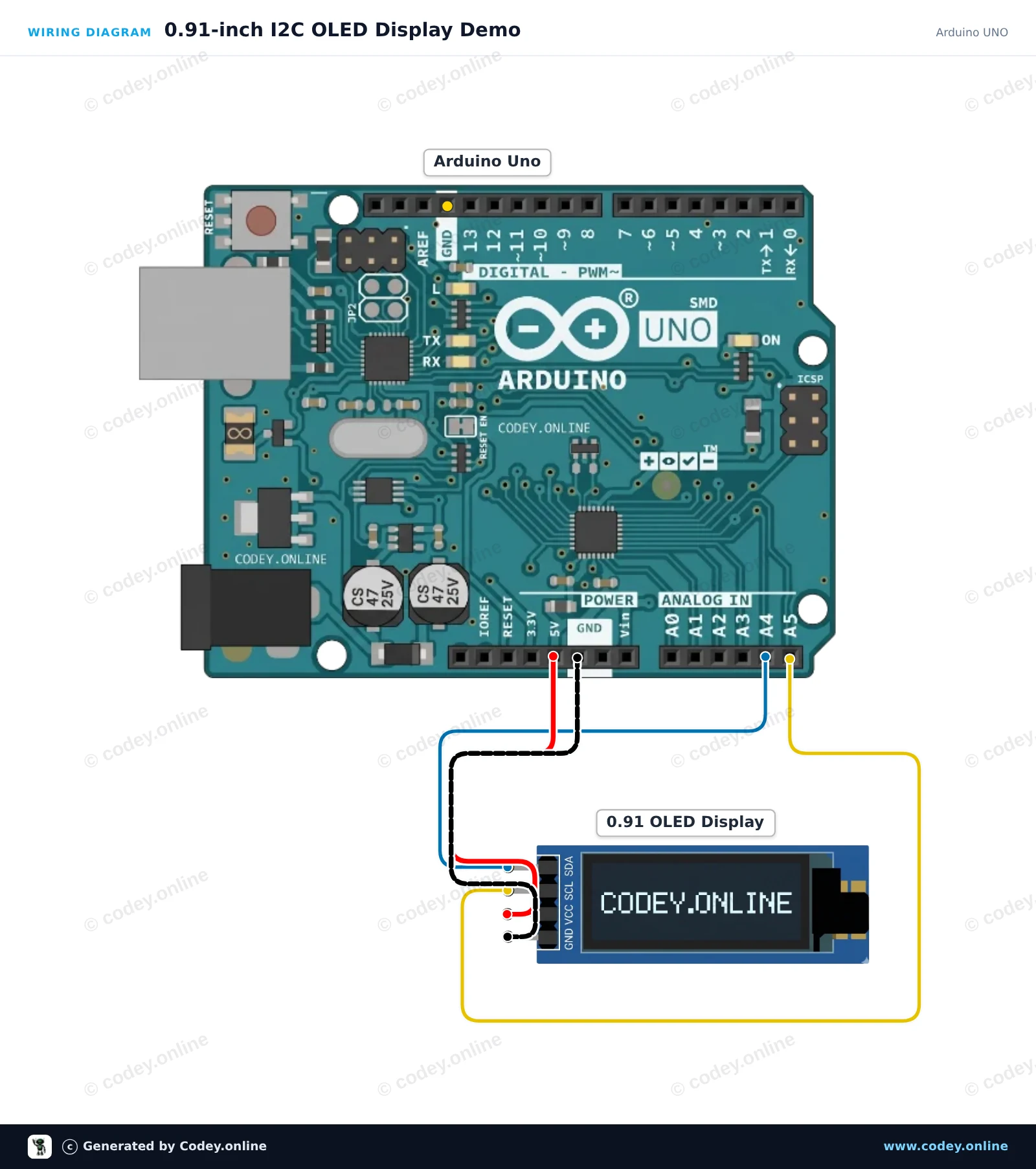

Schéma zapojení: Mini OLED displej bílý 0.91 inch 128x32 I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

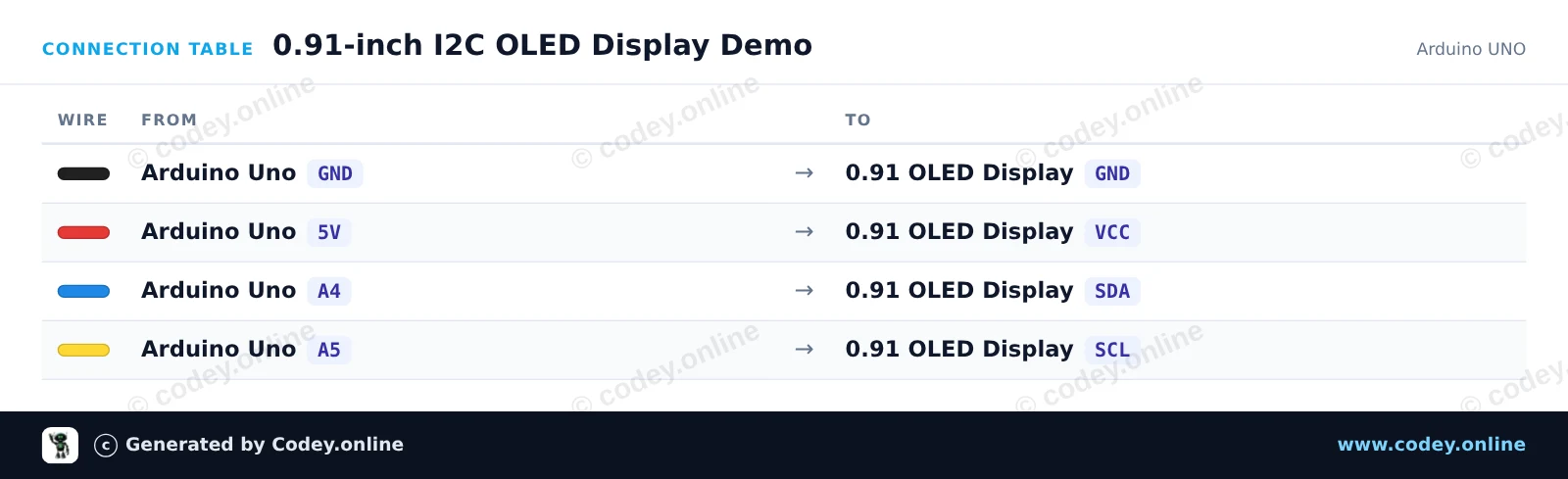

Tabulka zapojení: Mini OLED displej bílý 0.91 inch 128x32 I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
0_91_inch_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.91-inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.91 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);

unsigned long counter = 0;

void setup() {
  u8g2.begin();
}

void loop() {
  u8g2.clearBuffer();

  u8g2.setFont(u8g2_font_6x10_tf);
  u8g2.drawStr(0, 10, "0.91\" OLED Demo");

  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.setCursor(0, 26);
  u8g2.print(F("Count: "));
  u8g2.print(counter);

  u8g2.sendBuffer();

  counter++;
  delay(500);
}

Potřebné knihovny: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ukázka OLED displeje 0.91 palce pro ESP32

Tento projekt zobrazuje text a běžící čítač na 0.91palcovém OLED displeji I2C 128x32 pomocí ESP32. Připojte displej přímo ke стандартním pinům I2C (GPIO 21 a 22) a napájejte jej z 3.3V. Nahrajte sketch a sledujte, jak se displej každou sekundu obnovuje.

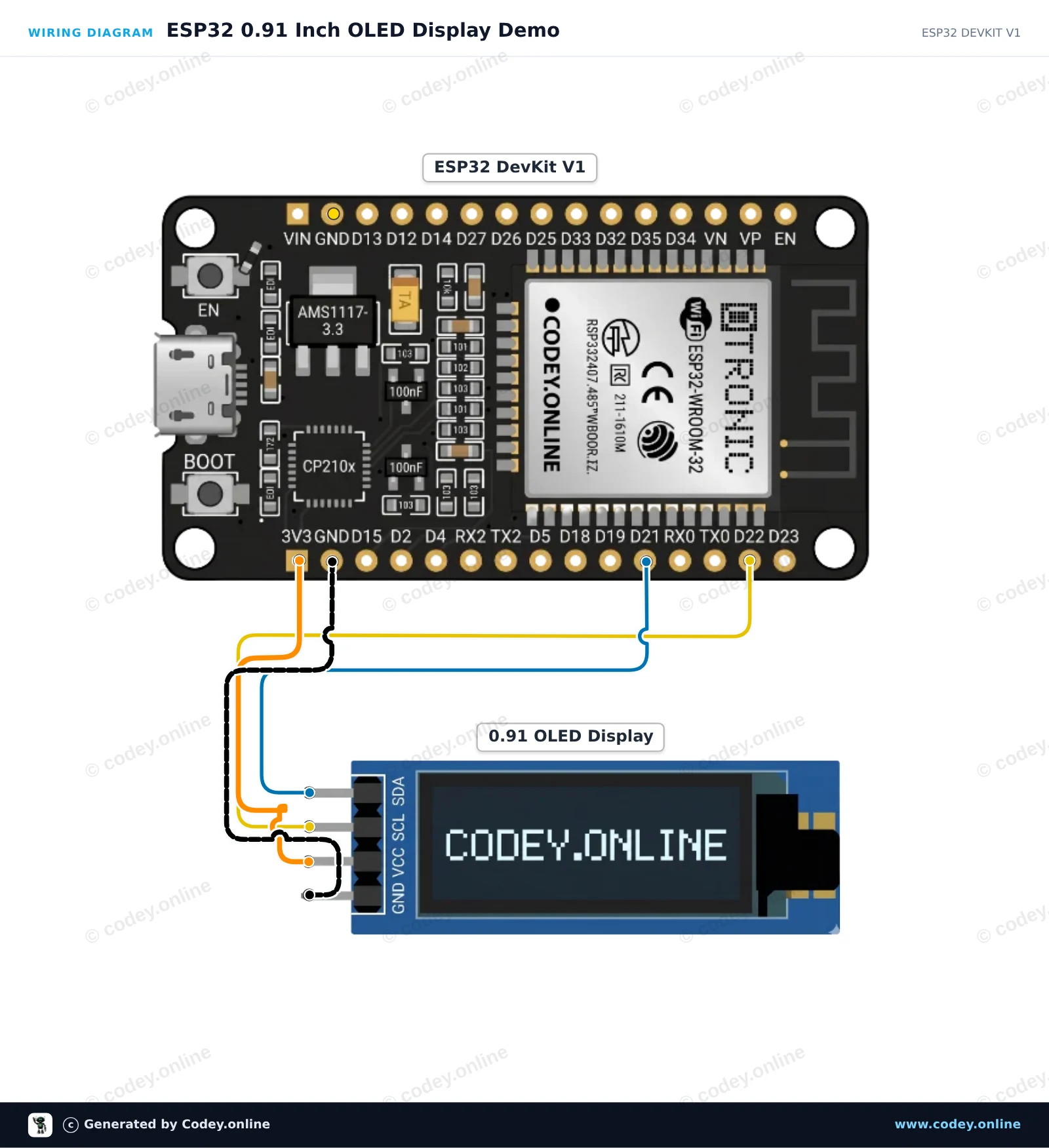

Schéma zapojení: Mini OLED displej bílý 0.91 inch 128x32 I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

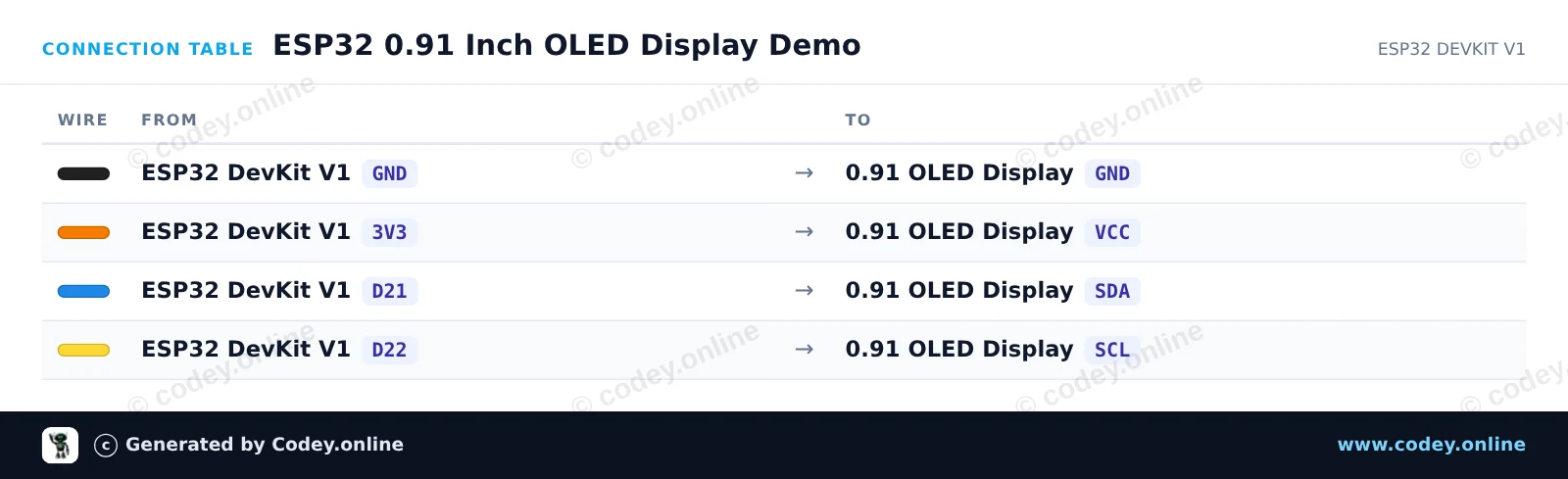

Tabulka zapojení: Mini OLED displej bílý 0.91 inch 128x32 I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_0_91_Inch_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.91 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.91 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA (GPIO 21), SCL (GPIO 22)
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println(F("Hello from ESP32!"));

  display.setTextSize(2);
  display.setCursor(0, 14);
  display.print(F("Count: "));
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Potřebné knihovny: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

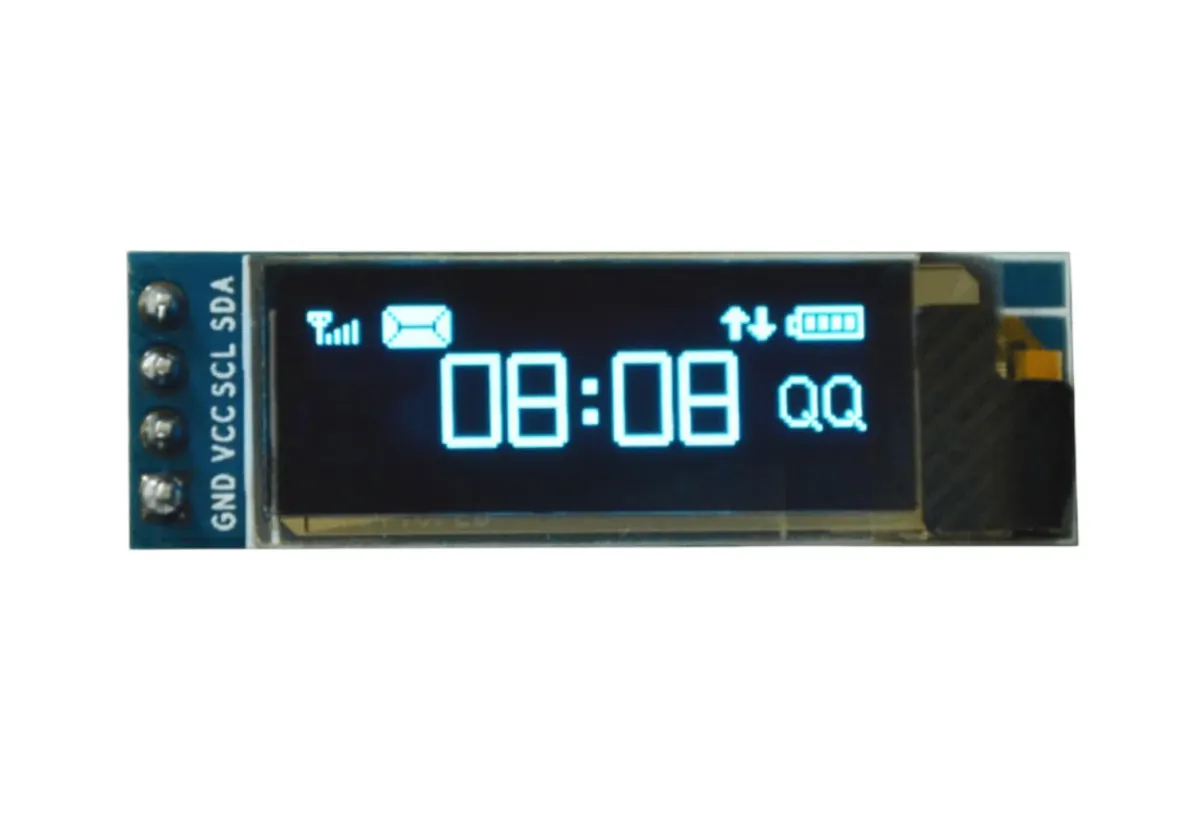

Mini OLED displej bílý 0.91 inch 128x32 I2C

0,91 inch mini OLED displej. Ostrý obraz s rozlišením 128x32 pixelů.

Pracuje s napájením 3v-5v. Ideální pro projekty s Arduino nebo ESP32 / ESP8266.

Rozměry této desky jsou pouze 38 x 12 x 3,3mm.

podívejte se zde na Schéma zapojení a ukázkový kód >>>

DATASHEET SSD1306

Afmetingen
Lengte: 3,8cm
Breedte: 1,2cm
Hoogte: 0,33cm

  • 0,91 inch
  • 38 x 12 x 3,3 mm
  • 3v-5v
  • SSD1306
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Ostré zobrazení – Rozlišení 128x32 pixelů.
  • Vhodné pro projekty – Ideální pro Arduino a ESP32/ESP8266.
  • Kompaktní rozměry – Pouze 38 x 12 x 3,3 mm.
  • Široký rozsah napájení – Funguje na 3V–5V.
Specifikace
Rozměry38 x 12 x 3,3 mm
Šířka1,2 cm
Rozlišení128x32 pixelů
RozhraníI2C
Vhodné proArduino / ESP32 / ESP8266
Délka3,8 cm
Napájecí napětí3v-5v
Výška0,33 cm
Formát0,91 palce
Driver ICSSD1306
