Schéma zapojení a ukázkový kód

Takto připojíš Mini OLED displej žlutá 0.96 inch 128x64 I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Demo 0.96palcového I2C OLED displeje

Připojuje 0.96palcový I2C OLED displej (SSD1306) k Arduino Uno pro zobrazení textu, čar a čítače, který se zvyšuje. Displej komunikuje přes I2C pomocí A4 pro SDA a A5 pro SCL. U8g2 zajišťuje vykreslování displeje pomocí efektivního page bufferu.

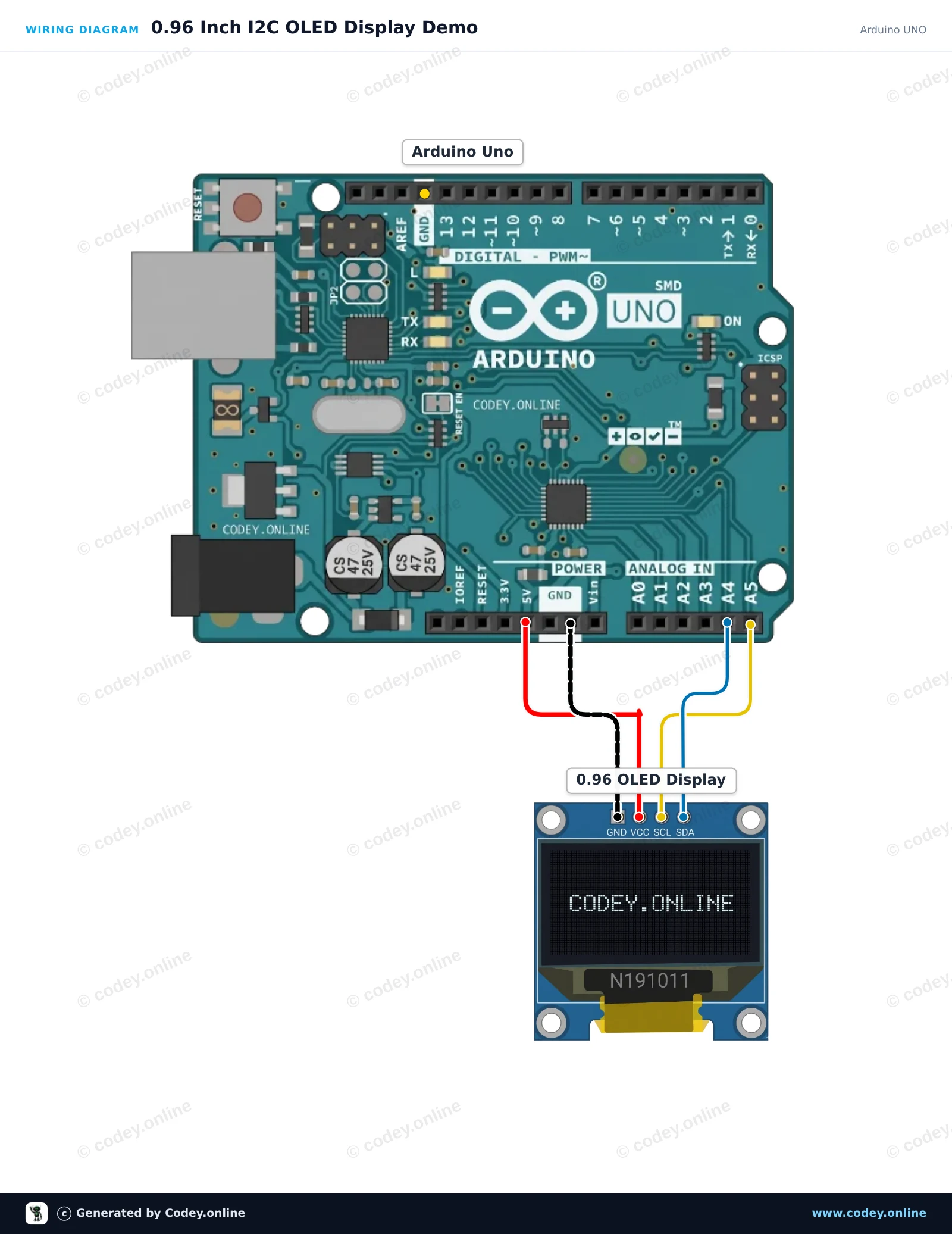

Schéma zapojení: Mini OLED displej žlutá 0.96 inch 128x64 I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

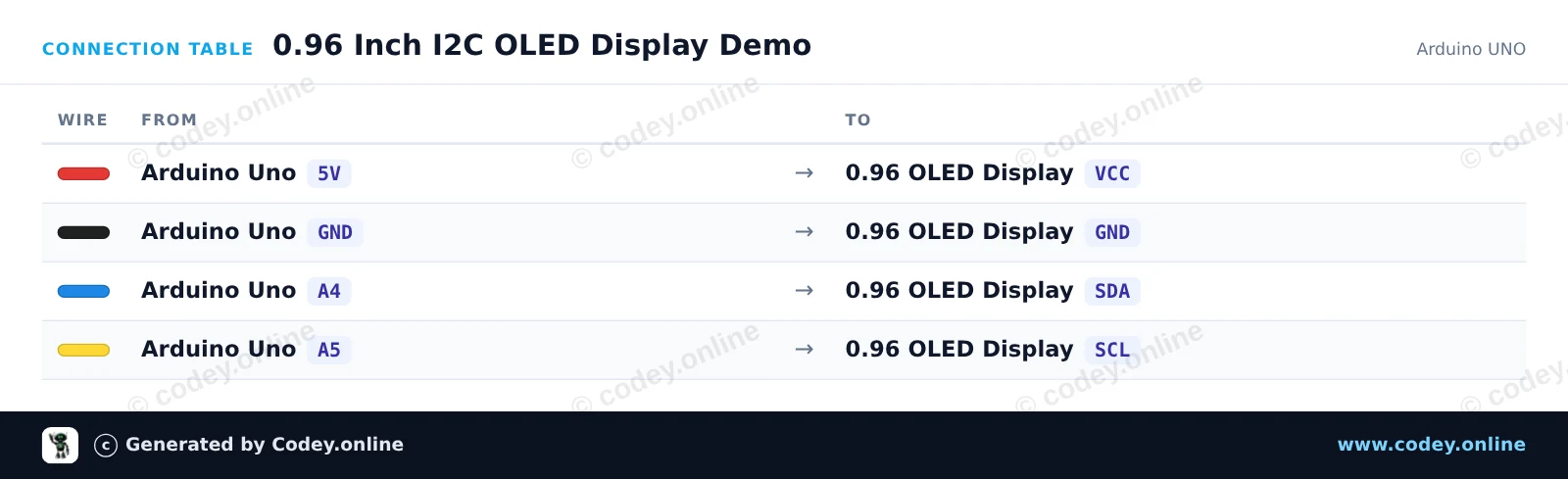

Tabulka zapojení: Mini OLED displej žlutá 0.96 inch 128x64 I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
0_96_Inch_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// 128x64 SSD1306 noname I2C display using page buffer (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 15, 128);

    u8g2.drawStr(0, 32, "Uptime:");
    u8g2.setCursor(60, 32);
    u8g2.print(millis() / 1000);
    u8g2.print(" s");

    u8g2.drawStr(0, 50, "Count:");
    u8g2.setCursor(60, 50);
    u8g2.print(counter);
  } while (u8g2.nextPage());

  counter++;
  delay(1000);
}

Potřebné knihovny: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo OLED displeje 0.96 inch na ESP32

Tento projekt připojuje 0.96 inch I2C OLED displej (SSD1306) k ESP32. Sketch inicializuje displej a zobrazí jednoduchou uvítací zprávu spolu s aktualizovaným čítačem uptime. Je to rychlý a čistý způsob, jak ověřit, že displej funguje.

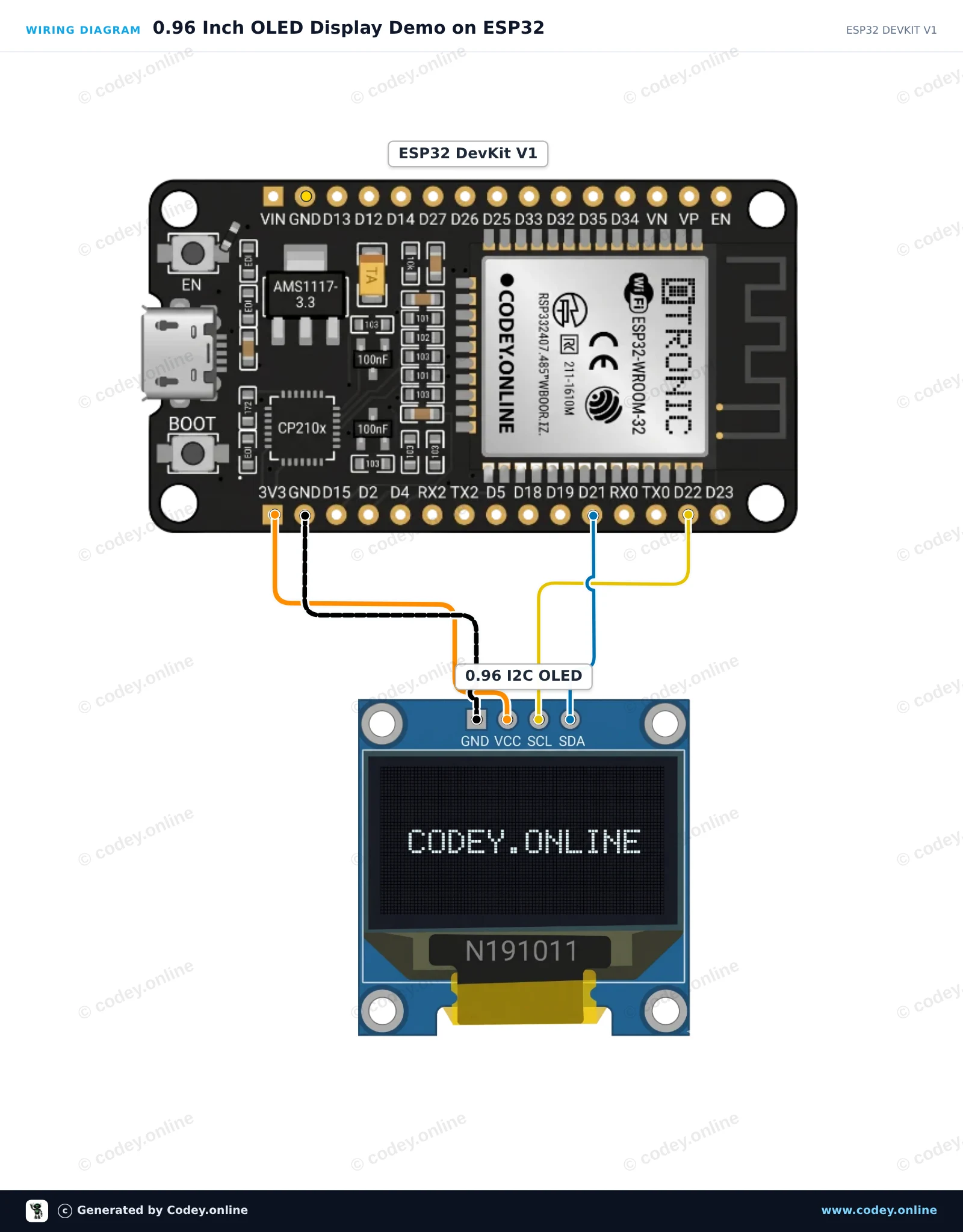

Schéma zapojení: Mini OLED displej žlutá 0.96 inch 128x64 I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

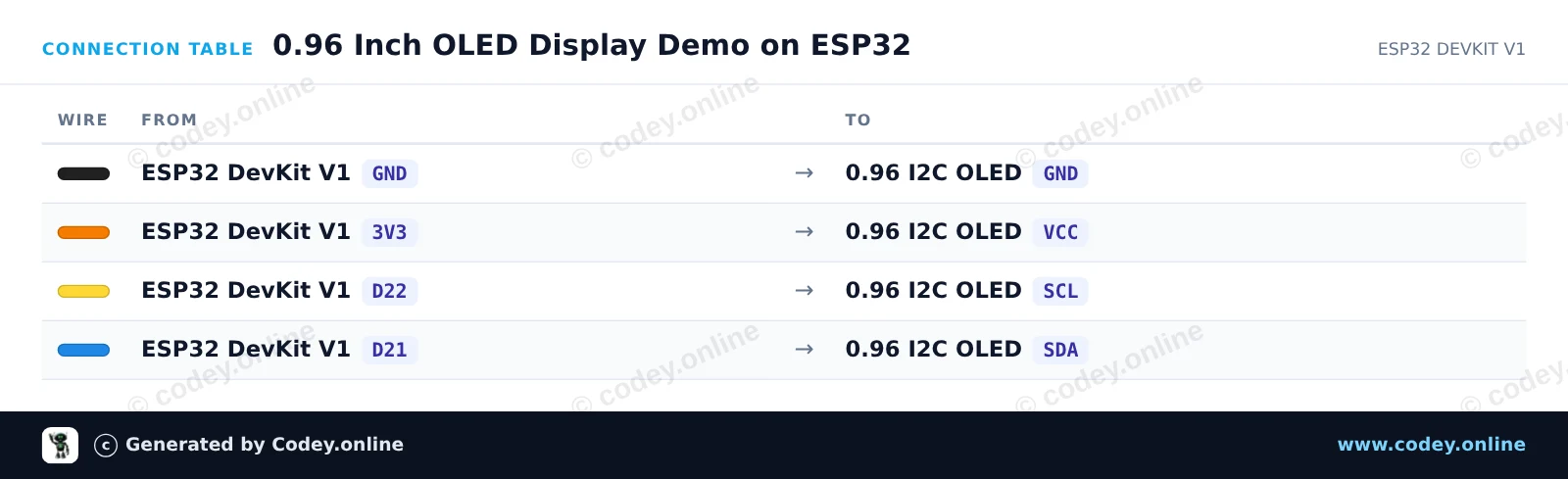

Tabulka zapojení: Mini OLED displej žlutá 0.96 inch 128x64 I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
0_96_Inch_OLED_Display_Demo_on_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch OLED Display Demo on ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C with default ESP32 pins (SDA=21, SCL=22)
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Freeze if display initialization fails
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 10);
  display.println("ESP32 OLED Test");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 DevKit V1");
  display.drawLine(0, 10, 127, 10, SSD1306_WHITE);

  // Counter display
  display.setTextSize(2);
  display.setCursor(10, 24);
  display.print("Count: ");
  display.print(counter);

  // Uptime in seconds
  display.setTextSize(1);
  display.setCursor(10, 48);
  display.print("Uptime: ");
  display.print(millis() / 1000);
  display.print(" s");

  display.display();
  counter++;
  delay(1000);
}

Potřebné knihovny: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini OLED displej žlutá 0.96 inch 128x64 I2C

0,96 inch mini žlutý OLED displej. Křišťálově ostrý obraz s rozlišením 128x64 pixelů.

Pracuje s napájecím zdrojem 3v-5v. Ideální pro projekty Arduino nebo ESP32 / ESP8266.

Rozměry této desky jsou pouze 26,1 x 26,1 x 3,2mm.



Rozměry
Délka: 2,61cm
Šířka: 2,61cm
Výška: 0,32cm

  • OLED displej
  • 0,96 palce
  • 128x64 pixelů
  • napájení 3v-5v
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Ostrý obraz – 128x64 pixelů pro jasné zobrazení.
  • Kompaktní rozměry – Hodí se na malou desku o velikosti 26,1 x 26,1 mm.
  • Široký rozsah napětí – Funguje s napájecím zdrojem 3 V–5 V.
  • Pro projekty s Arduino – Ideální pro Arduino, ESP32 a ESP8266.
Specifikace
Rozměry26,1 x 26,1 x 3,2 mm
Šířka2,61 cm
Barvažlutá
Rozlišení128 x 64 pixelů
RozhraníI2C
Vhodné proArduino
Délka2,61 cm
Výška0,32 cm
Formát0,96 palce
