Schéma zapojení a ukázkový kód

Takto připojíš Mini OLED displej modrý 0.96 inch 128x64 I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka 0.96" I2C OLED displeje

Připojte 0,96palcový I2C OLED displej přímo k I2C pinům Arduino Uno (A4 pro SDA, A5 pro SCL). Sketch inicializuje displej pomocí knihovny U8g2 a každou sekundu aktualizuje čítač na obrazovce.

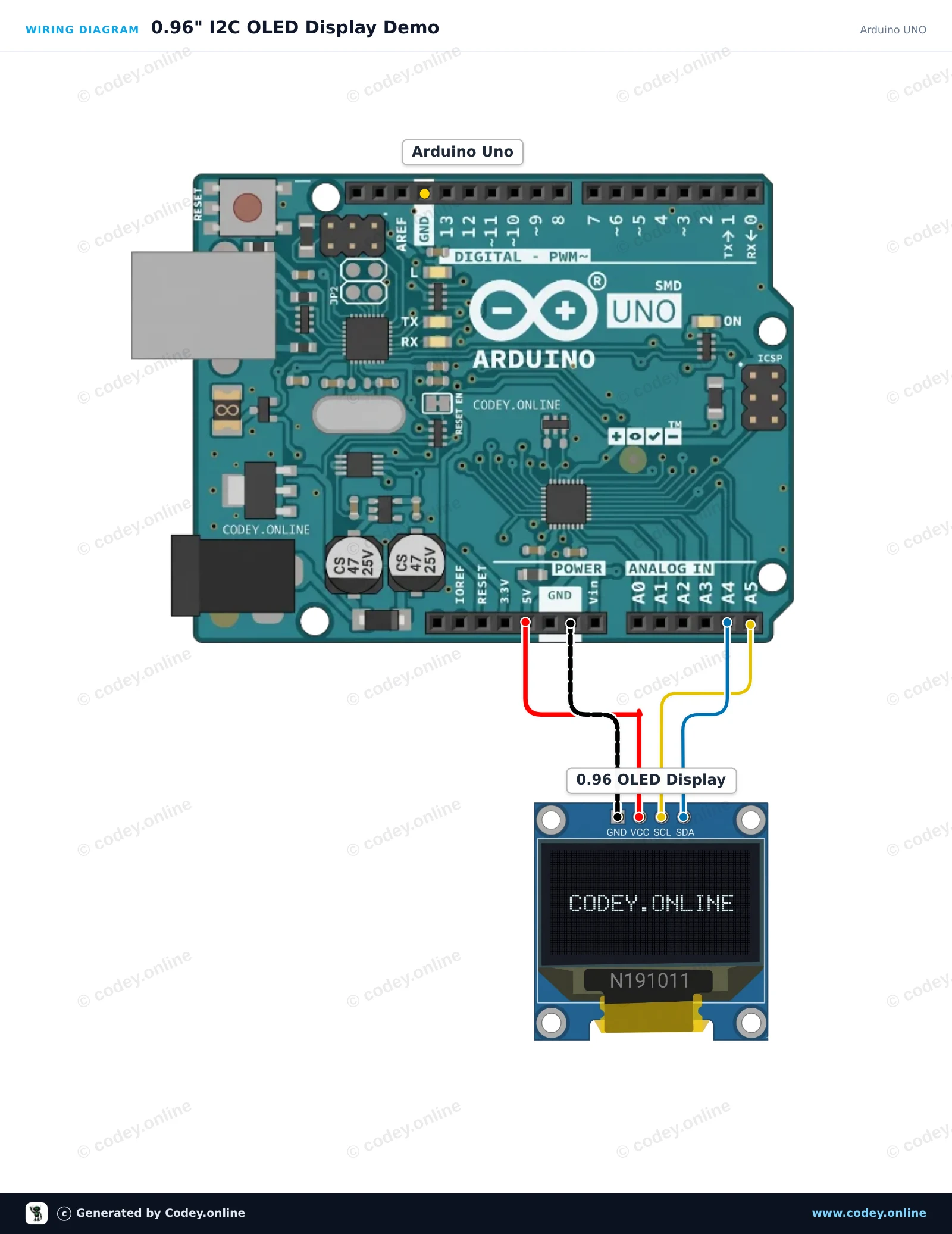

Schéma zapojení: Mini OLED displej modrý 0.96 inch 128x64 I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

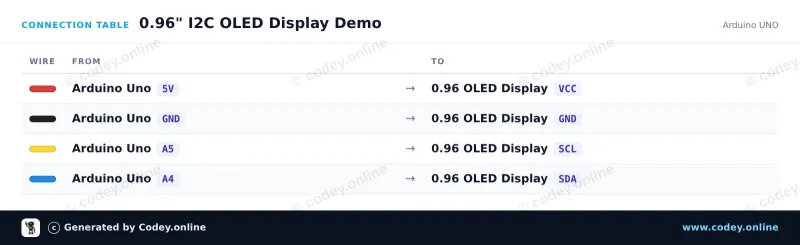

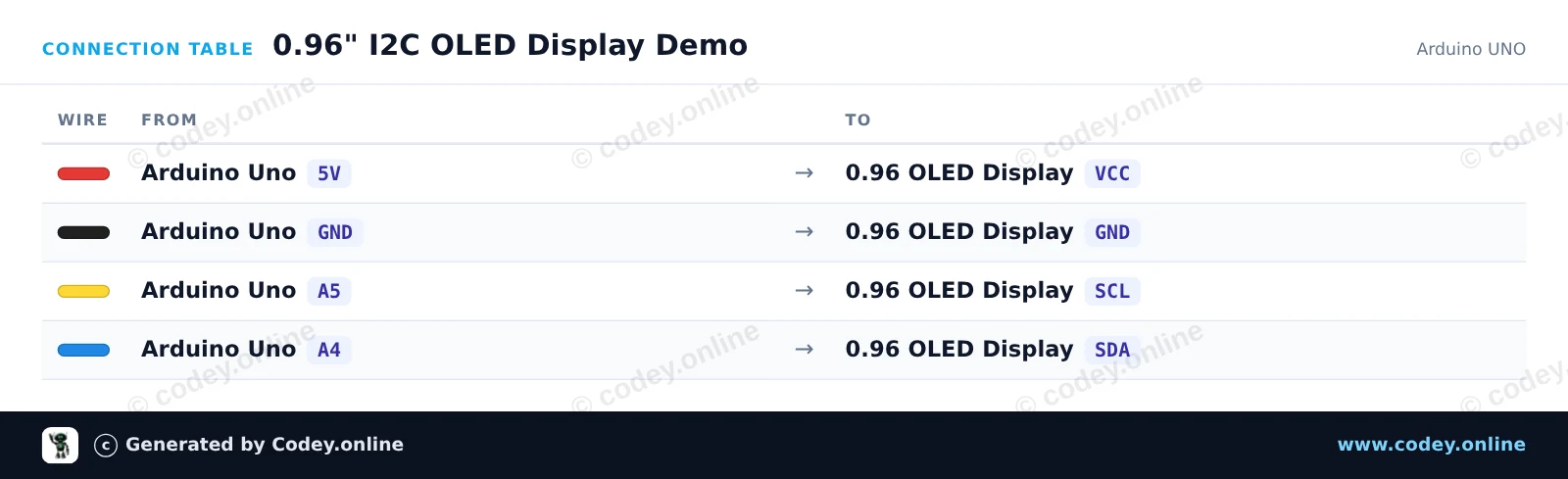

Tabulka zapojení: Mini OLED displej modrý 0.96 inch 128x64 I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
0_96_I2C_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96" I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize 128x64 SSD1306 I2C display in page-buffer mode (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

unsigned int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 16, 128);

    // Content
    u8g2.setFont(u8g2_font_6x10_tf);
    u8g2.drawStr(0, 32, "Arduino UNO + I2C");

    u8g2.drawStr(0, 48, "Count: ");
    u8g2.setCursor(45, 48);
    u8g2.print(counter);

    u8g2.drawStr(0, 62, "Status: Running");
  } while (u8g2.nextPage());

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Potřebné knihovny: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 0.96 Inch OLED Display Demo

Tento projekt připojuje I2C 0.96-inch SSD1306 OLED displej k ESP32. Inicializuje displej a průběžně aktualizuje čítač uptime na obrazovce a vizuální indikátor průběhu. Připojte displej přímo k ESP32 pomocí napájení 3.3V a výchozích I2C pinů.

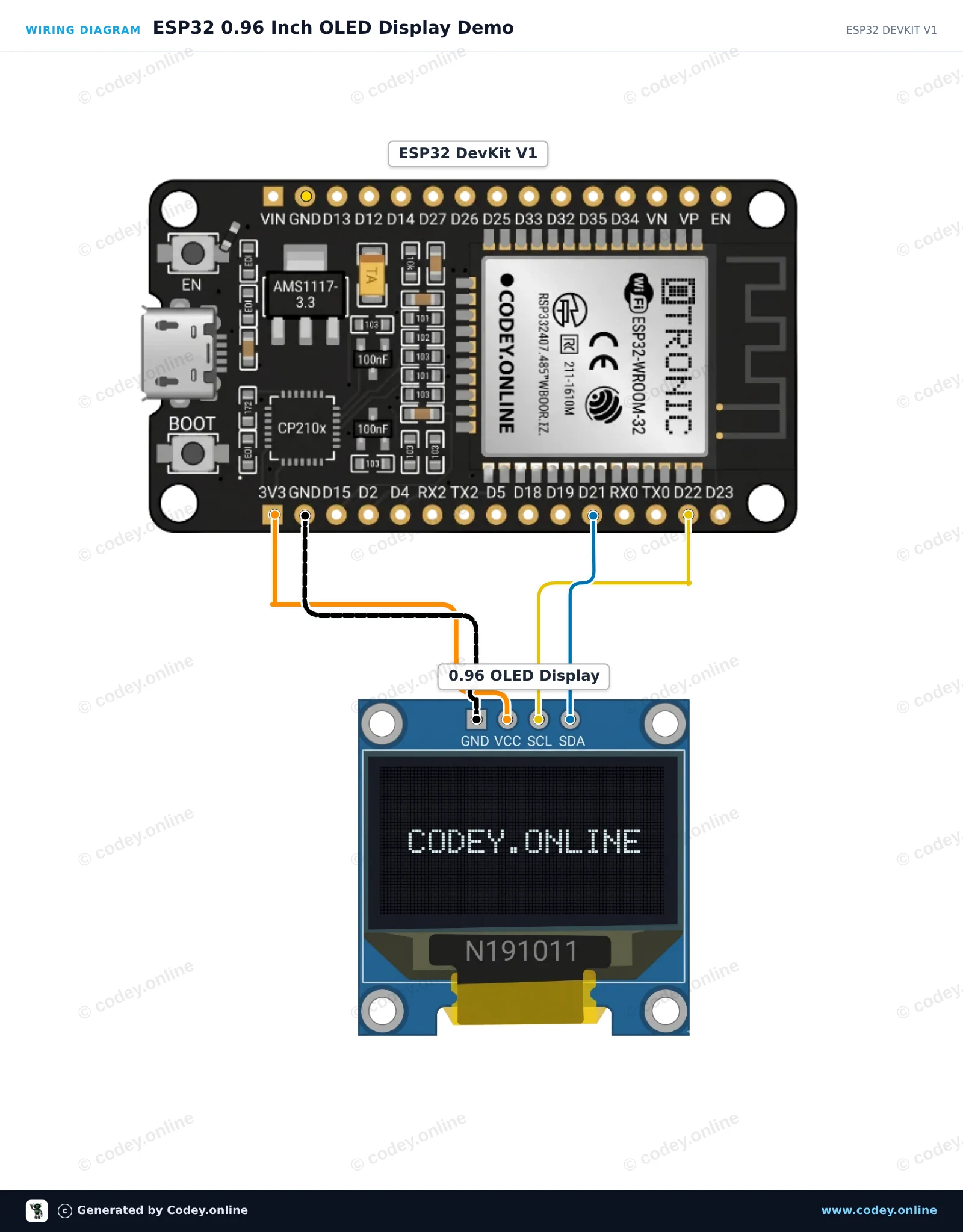

Schéma zapojení: Mini OLED displej modrý 0.96 inch 128x64 I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

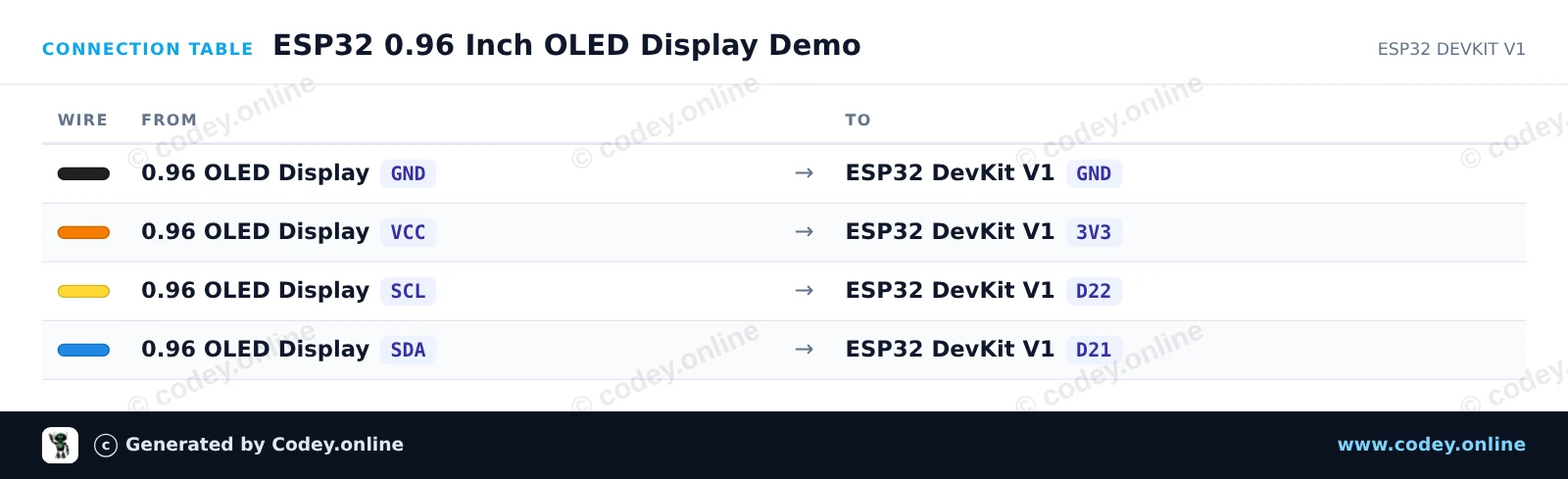

Tabulka zapojení: Mini OLED displej modrý 0.96 inch 128x64 I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_0_96_Inch_OLED_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA=21, SCL=22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Halt
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 20);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 Status:"));
  display.drawLine(0, 10, 128, 10, SSD1306_WHITE);

  // Counter display
  display.setCursor(0, 20);
  display.print(F("Uptime (s): "));
  display.setTextSize(2);
  display.setCursor(0, 32);
  display.print(counter);

  // Progress bar outline and fill
  int barWidth = (counter % 60) * 128 / 60;
  display.drawRect(0, 54, 128, 8, SSD1306_WHITE);
  display.fillRect(0, 54, barWidth, 8, SSD1306_WHITE);

  display.display();

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Potřebné knihovny: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini OLED displej modrý 0.96 inch 128x64 I2C

0,96 inch mini OLED displej. Křišťálově ostrý obraz s rozlišením 128x64 pixelů.

Pracuje s napájecím zdrojem 3v-5v. Ideální pro projekty s Arduino nebo ESP32 / ESP8266.

Rozměry této desky jsou pouze 26,1 x 26,1 x 3,2mm.

Jsou k dispozici 2 i2c adresy, které lze zvolit změnou rezistoru na zadní straně.
Dostupné adresy jsou: 0x3C (default) a x3D

Pokud chcete ovládat více OLED displejů nebo nechcete pájet SMD, můžete pomocí i2c mutliplexeru ovládat až 8x i2C displejů se stejnou adresou.



Rozměry
Délka: 2,61cm
Šířka: 2,61cm
Výška: 0,32cm

  • OLED displej
  • 0,96 palce
  • 128 x 64
  • I2C

Proč si vybrat tento produkt?

  • Ostrý obraz – 128x64 pixelů pro jasné zobrazení.
  • Kompaktní rozměry – Hodí se do malých projektů.
  • Připojení I2C – Snadné připojení přes I2C.
  • Dvojitá adresa – Zvolte mezi 0x3C a 0x3D.
  • Vhodné pro Arduino – Ideální pro Arduino, ESP32 a ESP8266.
Specifikace
Rozměry26,1 x 26,1 x 3,2 mm
Šířka2,61 cm
Barvamodrá
Rozlišení128 x 64 pixelů
RozhraníI2C
Vhodné proArduino
Délka2,61 cm
Napájecí napětí3v-5v
Výška0,32 cm
