Schéma zapojení a ukázkový kód

Takto připojíš Modul relé 5v pro Arduino k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ovládání 5V relé pomocí Arduino UNO

Tento projekt ukazuje, jak ovládat 5V relé modul pomocí Arduino UNO. Sketch přepíná relé ON a OFF každé dvě sekundy a zároveň vypisuje stav do Serial Monitoru. Při každé změně stavu uslyšíte z relé slyšitelné cvaknutí.

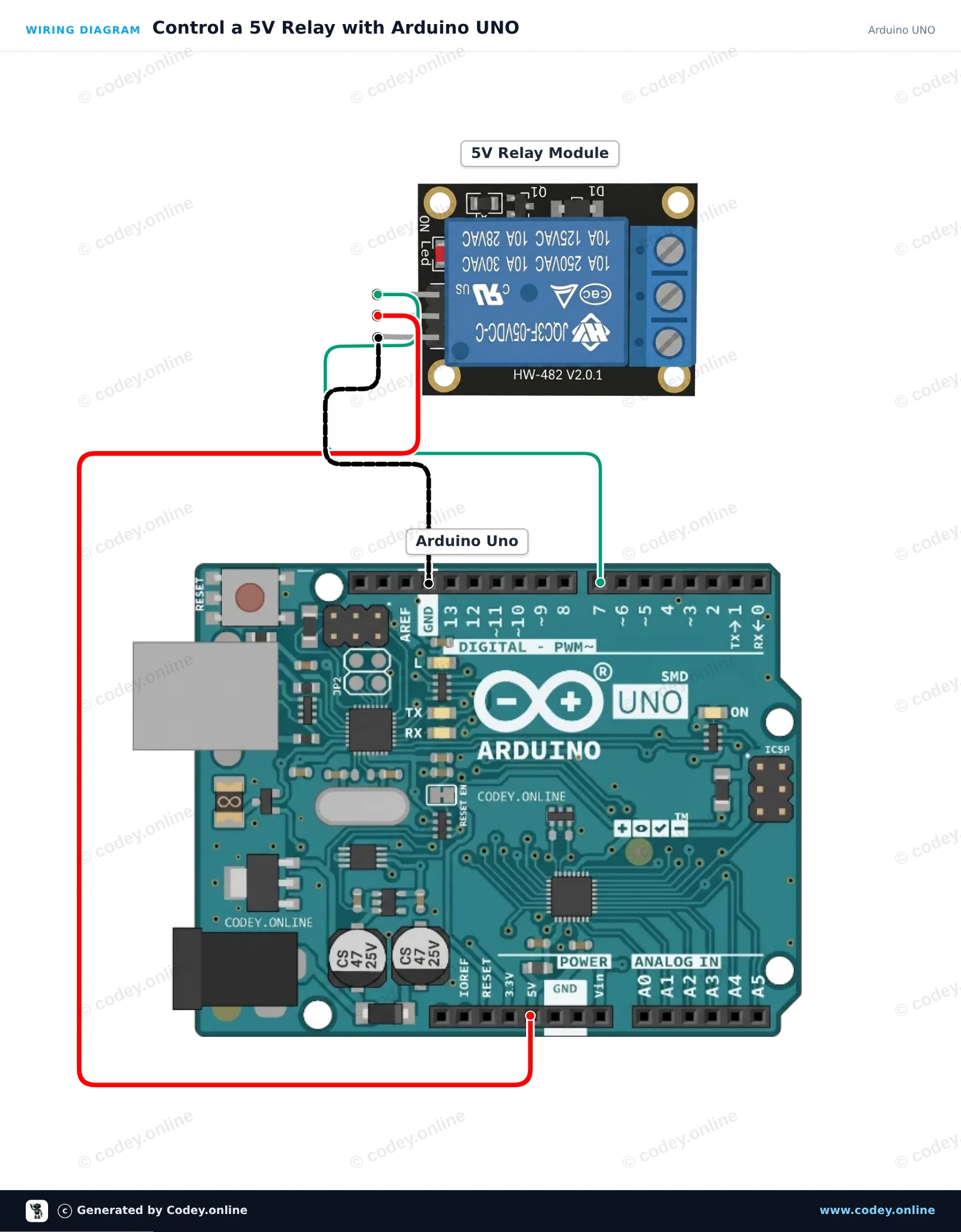

Schéma zapojení: Modul relé 5v pro Arduino na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

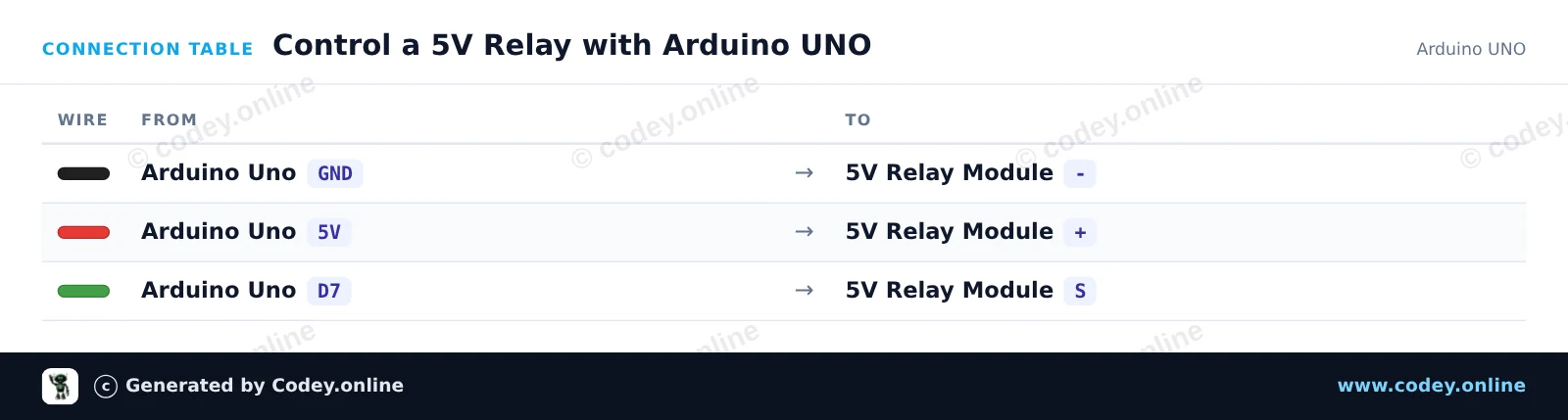

Tabulka zapojení: Modul relé 5v pro Arduino na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
Control_a_5V_Relay_with_Arduino_UNO.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Control a 5V Relay with Arduino UNO
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Relay Module 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 5V Relay Module Example
const int RELAY_PIN = 7;

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("Relay module demo started."));
}

void loop() {
  // Turn relay ON
  digitalWrite(RELAY_PIN, HIGH);
  Serial.println(F("Relay: ON"));
  delay(2000);

  // Turn relay OFF
  digitalWrite(RELAY_PIN, LOW);
  Serial.println(F("Relay: OFF"));
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ovládání 5V relé pomocí ESP32

Tento projekt ukazuje, jak ovládat modul 5V relé pomocí ESP32. Relé se každé dvě sekundy zapíná a vypíná a zároveň vypisuje svůj stav do Serial Monitoru. Relé je napájeno přímo z pinu VIN na ESP32 (5V z USB) a spíná se přes GPIO 4.

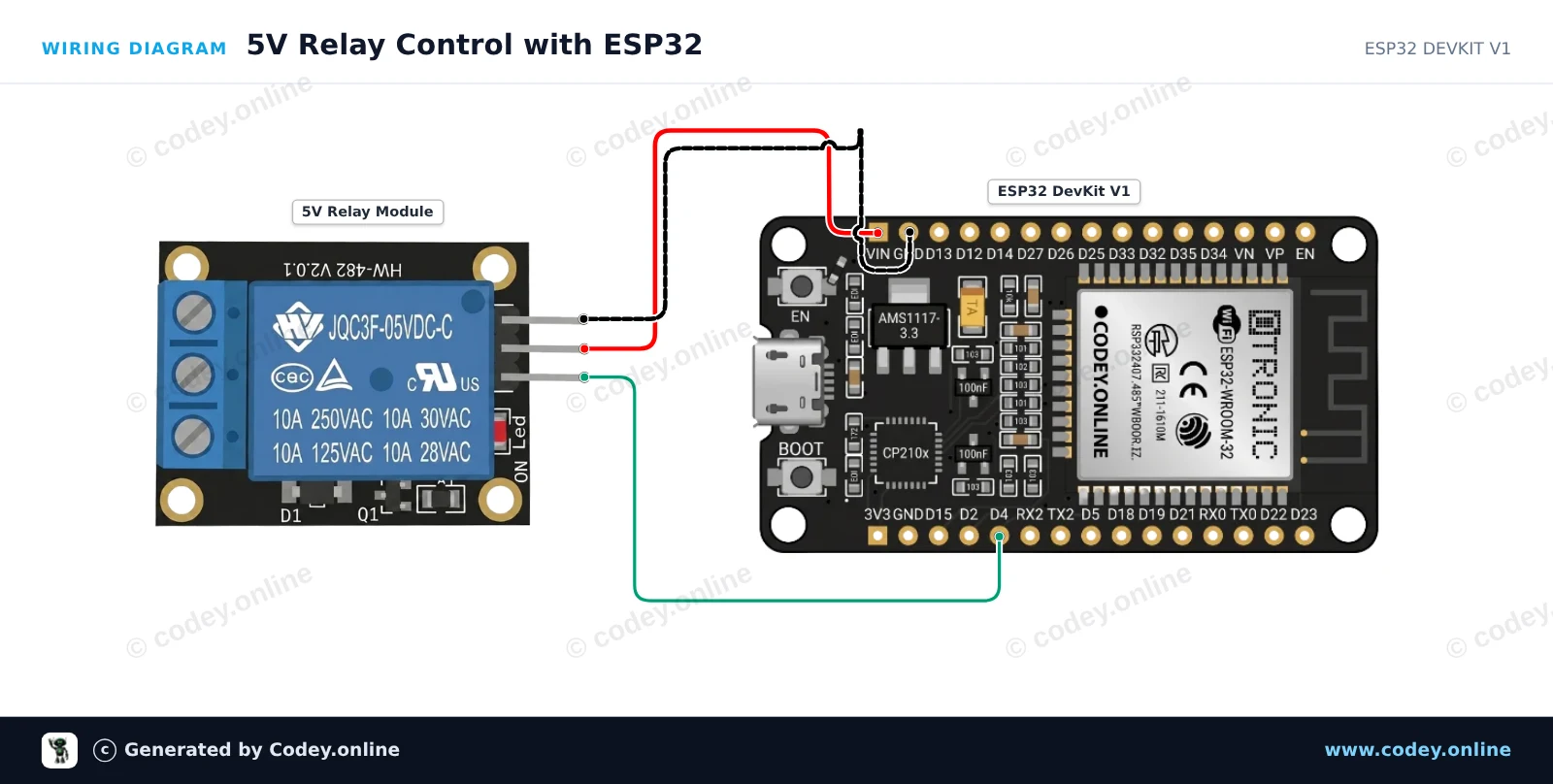

Schéma zapojení: Modul relé 5v pro Arduino na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

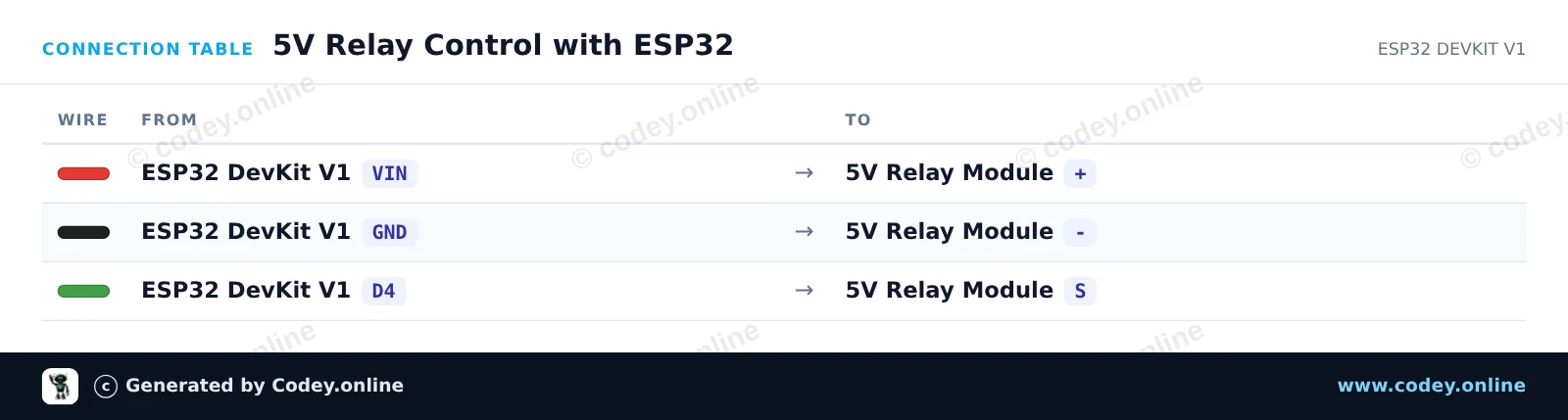

Tabulka zapojení: Modul relé 5v pro Arduino na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
5V_Relay_Control_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 5V Relay Control with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Relay Module 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 5V Relay Control Example for ESP32
const int RELAY_PIN = 4;

void setup() {
  Serial.begin(115200);
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, LOW);
  Serial.println("Relay control initialized.");
}

void loop() {
  // Turn relay ON (Active HIGH for standard modules)
  Serial.println("Relay: ON");
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);

  // Turn relay OFF
  Serial.println("Relay: OFF");
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

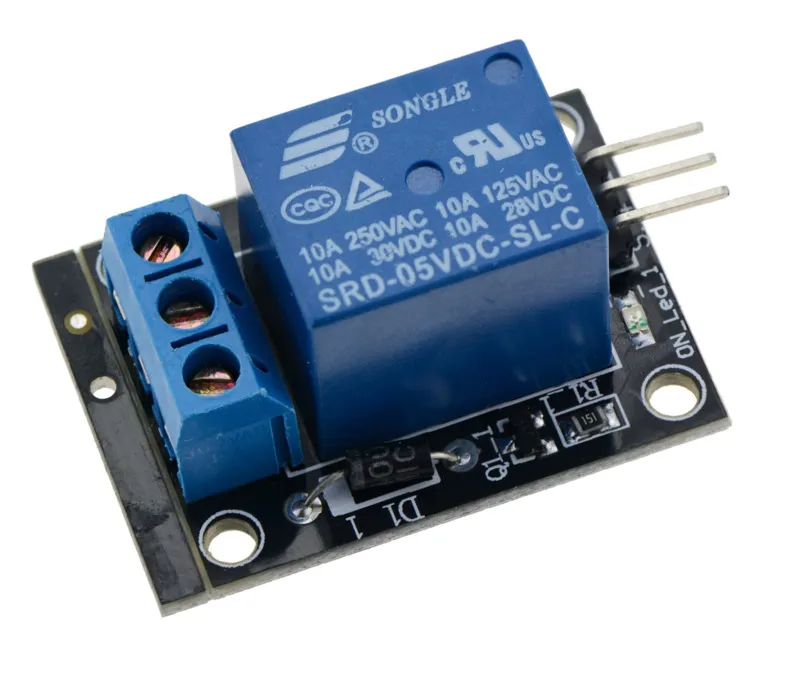

Modul relé 5v pro Arduino

  • Možné vysoké zatížení: AC250V 10A / DC30V 10 A
  • Ovládání relé 5v
  • 1 relé na desce plošných spojů
  • Vhodné pro Arduino / ESP32 / ESP8266
  • Snadné připojení pomocí kabelů DuPont

Hledané výrazy: relais 5v, 5v relais, relay 5v, 5v relay, relais hoog, relais high, relay high, blauwe relais, relais blauw, relais 250v, relais 220v, relais voor arduino, arduino relais, relais breadboard

Rozměry
Délka: 3,3cm
Šířka: 2,6cm
Výška: 1,7cm

  • 1 relé
  • 5V řízení
  • Dupont kabely
  • 3,3 x 2,6 x 1,7 cm

Proč si vybrat tento produkt?

  • Snadné připojení – Lze použít s kabely DuPont.
  • Pro více desek – Vhodné pro Arduino, ESP32 a ESP8266.
  • 1 relé na desce – Kompaktní modul s jedním relé.
  • Ovládání relé 5V – Ovládané 5V.
  • Vysoká zátěž – Vhodné pro AC250V 10A a DC30V 10A.
Specifikace
Šířka2,6 cm
Vhodné proArduino / ESP32 / ESP8266
Délka3,3 cm
Typ1 relé
Výška1,7 cm
Možné vysoké zatíženíAC250V 10A / DC30V 10 A
Ovládání5 V
