Schéma zapojení a ukázkový kód

Takto připojíš Senzor hmotnosti do 50KG k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Měření hmotnosti pomocí 50kg load cell a HX711

Tento projekt měří hmotnost pomocí 50kg load cell připojené k Arduino Uno přes zesilovací modul HX711. Sketch při spuštění vynuluje váhu a opakovaně vypisuje změřenou hmotnost do Serial Monitoru. Odečet můžete kalibrovat úpravou kalibračního faktoru pomocí známé hmotnosti.

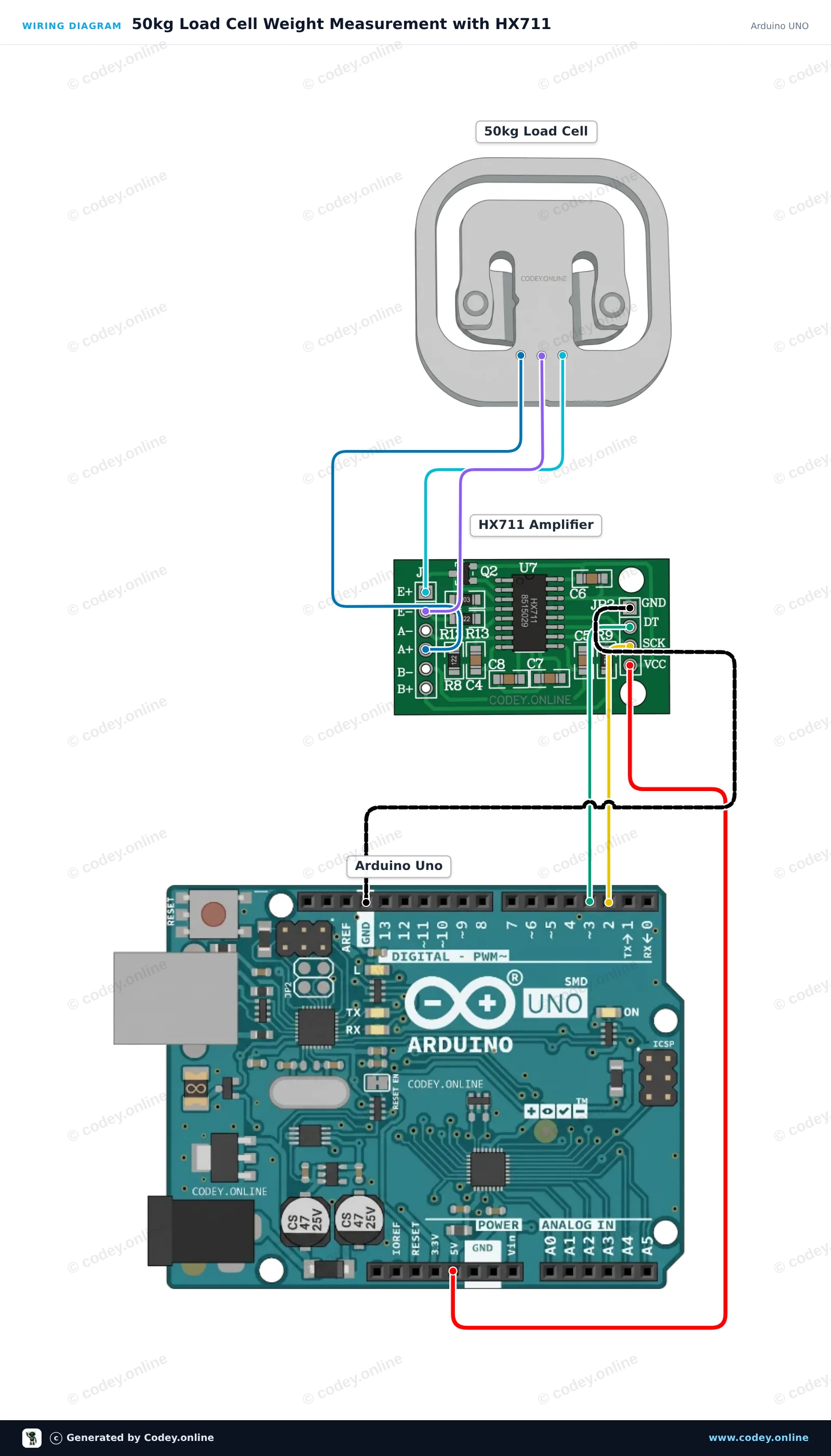

Schéma zapojení: Senzor hmotnosti do 50KG na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

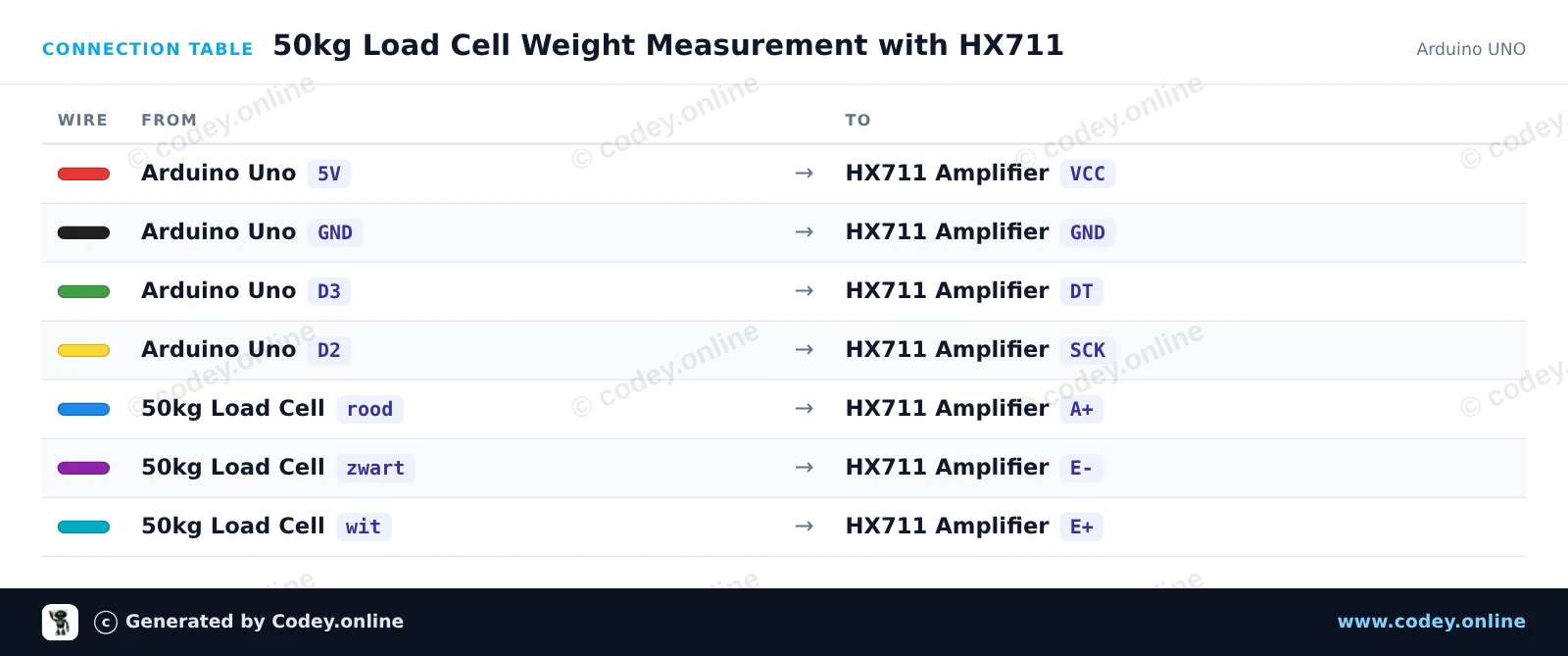

Tabulka zapojení: Senzor hmotnosti do 50KG na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
50kg_Load_Cell_Weight_Measurement_with_H.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 50kg Load Cell Weight Measurement with HX711
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 50kg Load Cell Weight Sensor
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

const int LOADCELL_DOUT_PIN = 3;
const int LOADCELL_SCK_PIN = 2;

HX711 scale;

// Adjust this calibration factor after testing with a known reference weight
float calibration_factor = -7050.0;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("--- HX711 Load Cell Scale ---"));
  Serial.println(F("Initializing scale, do not place weight on the sensor..."));

  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);
  scale.set_scale(calibration_factor);
  scale.tare(); // Reset the scale to 0

  Serial.println(F("Tare complete. Ready for measurements."));
}

void loop() {
  if (scale.is_ready()) {
    float weight = scale.get_units(5);
    Serial.print(F("Weight: "));
    Serial.print(weight, 2);
    Serial.println(F(" units"));
  } else {
    Serial.println(F("HX711 not ready."));
  }

  delay(500);
}

Potřebné knihovny: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Siloměr 50kg s zesilovačem HX711

Tento projekt načítá hodnoty hmotnosti z jednoho half-bridge load cell 50kg pomocí zesilovače HX711 a dvou rezistorů 1kΩ pro doplnění Wheatstoneova můstku. Zapojte obvod, nahrajte sketch a otevřete Serial Monitor při 115200 baud, abyste viděli měření snímače hmotnosti v reálném čase.

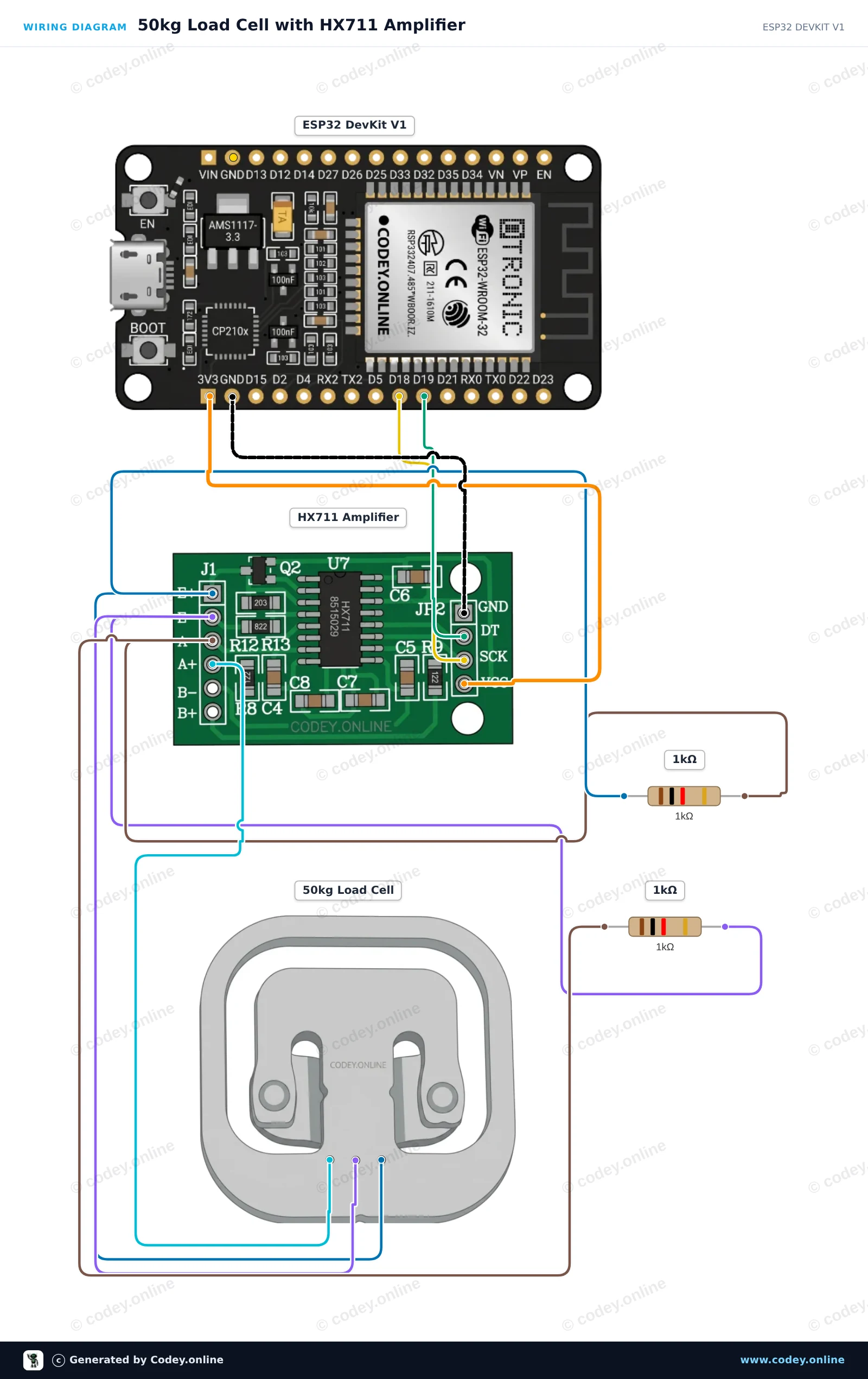

Schéma zapojení: Senzor hmotnosti do 50KG na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

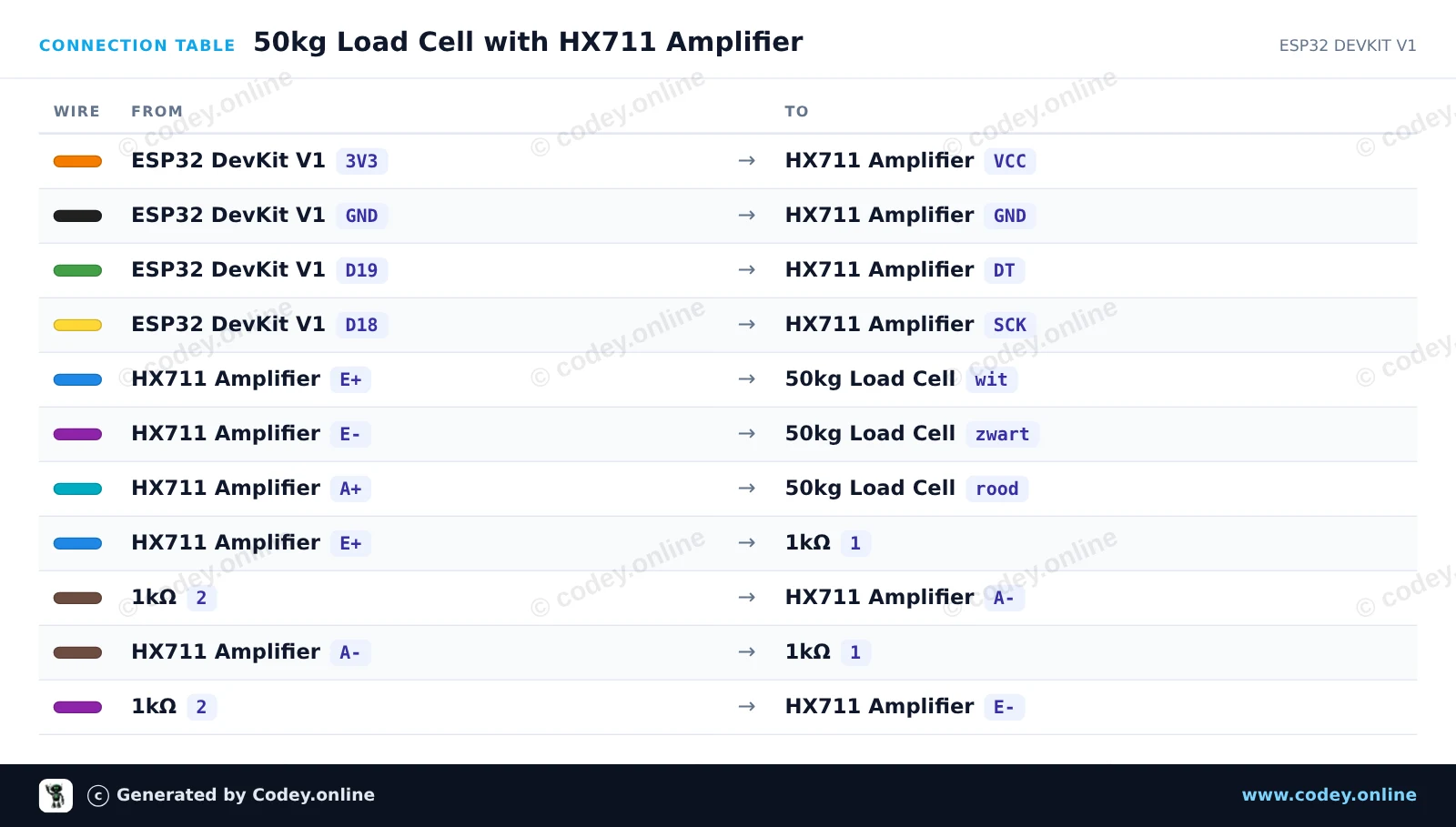

Tabulka zapojení: Senzor hmotnosti do 50KG na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
50kg_Load_Cell_with_HX711_Amplifier.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 50kg Load Cell with HX711 Amplifier
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 50kg Load Cell Weight Sensor
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

// Pin definitions for HX711
const int DOUT_PIN = 19;
const int SCK_PIN = 18;

HX711 scale;

void setup() {
  Serial.begin(115200);
  Serial.println("50kg Load Cell Demo");

  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println("Taring scale... Please keep sensor unloaded.");
  delay(1000);
  scale.tare();
  Serial.println("Tare complete. Ready for readings!");
}

void loop() {
  if (scale.is_ready()) {
    long rawValue = scale.get_value(5);
    Serial.print("Raw Load Cell Value: ");
    Serial.println(rawValue);
  } else {
    Serial.println("HX711 not found or not ready.");
  }

  delay(500);
}

Potřebné knihovny: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

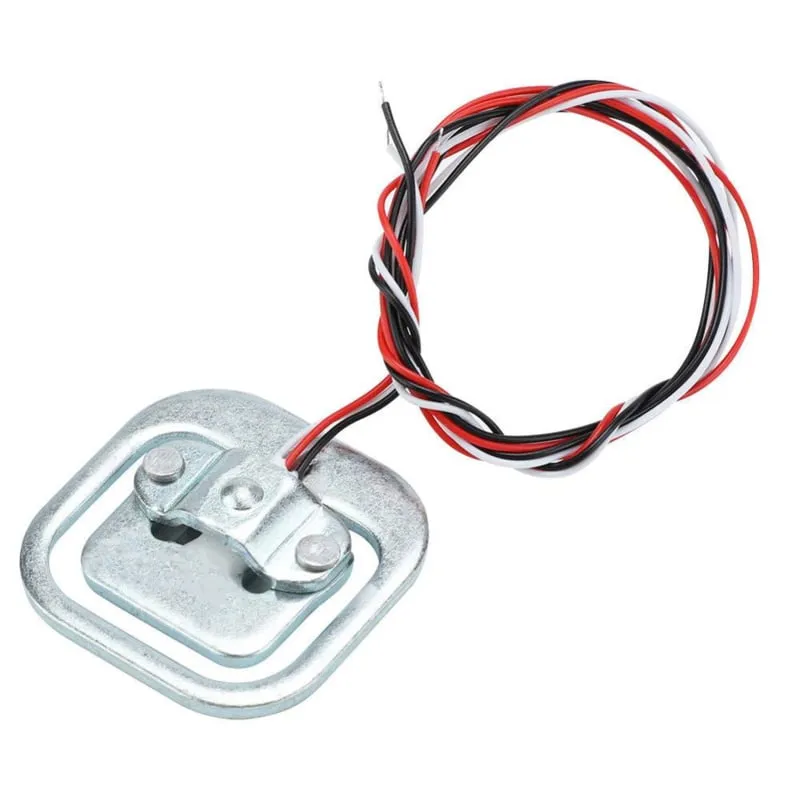

Senzor hmotnosti do 50KG

Tato vážicí cela nebo senzor hmotnosti zvládne hmotnost až 50KG. Pokud chcete vážit větší hmotnost, je možné senzor zkombinovat. Například použitím 4 vážicích cel 50KG bude maximální hmotnost 200KG.

Materiál: Hliník

Kapacita: 50KG

Lze použít s Arduino, ESP32 nebo ESP8266 v kombinaci s HX711 zesilovačem vážicí cely.

Rozměry
Lengte: 3,88cm
Breedte: 3,88cm
Hoogte: 1,21cm

  • Senzor hmotnosti
  • Až 50 kg
  • 3,88 cm
  • Hliník
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Až do 50 kg – Měří hmotnosti až do 50 kg.
  • Kombinovatelný rozsah – Lze kombinovat pro vyšší maximální hmotnost.
  • Hliníkový materiál – Vyrobeno z hliníku.
  • Vhodné pro Arduino – Lze použít s Arduino, ESP32 nebo ESP8266.
Specifikace
Šířka3,88 cm
Vhodné proArduino / ESP32 / ESP8266
Materiálhliník
Délka3,88 cm
Kompatibilní sHX711 zesilovač vážní buňky
Výška1,21 cm
Kapacita50KG
