Schéma zapojení a ukázkový kód

Takto připojíš Modul zesilovače HX711 pro váhový článek k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Čtení hmotnosti s HX711 zesilovačem

Tento příklad připojuje 24bitový ADC modul HX711 k Arduino Uno pro čtení údajů o hmotnosti z tenzometrického snímače. Při spuštění modul provede tárování (vynuluje) váhu a průběžně vypisuje měření hmotnosti do Serial Monitoru.

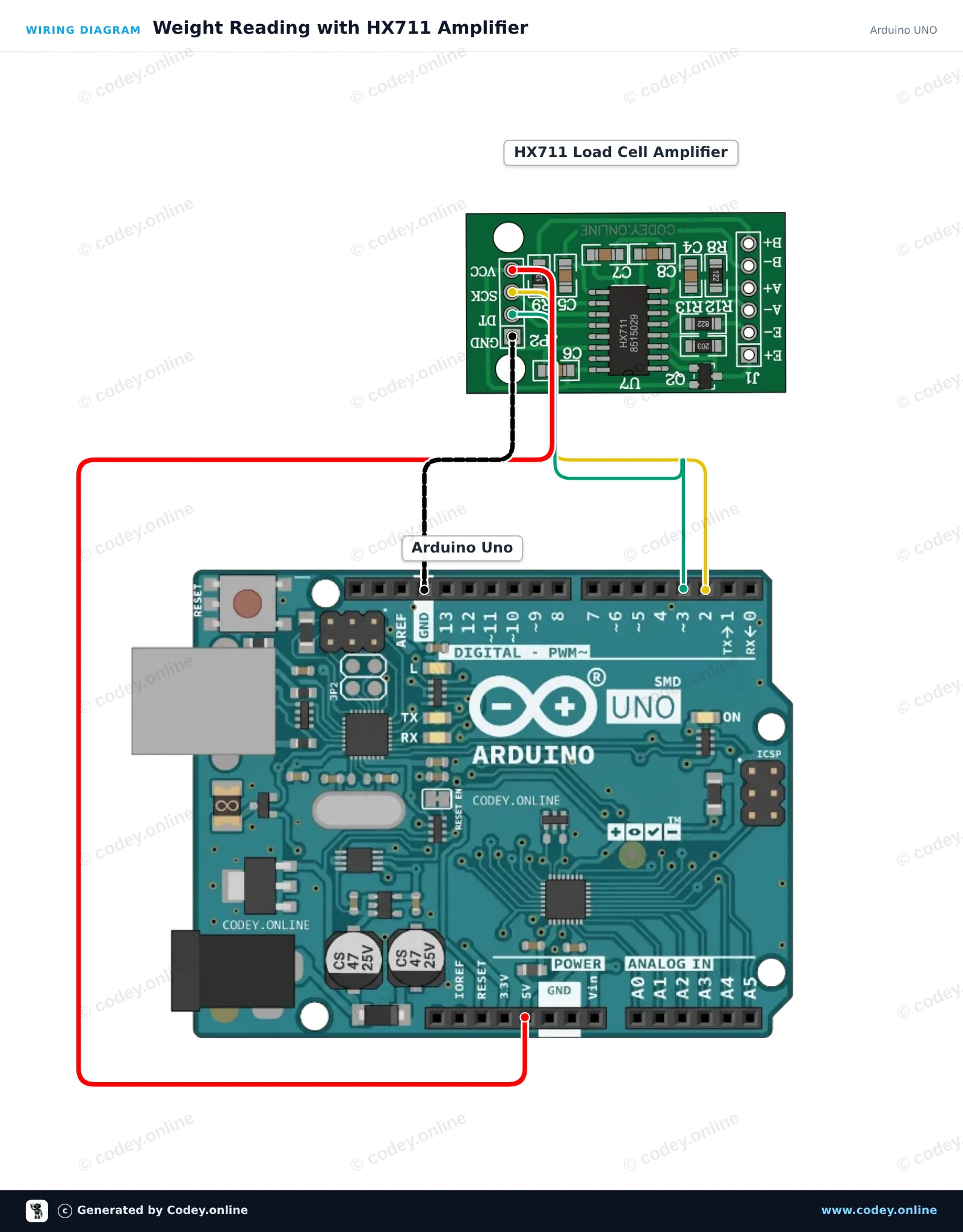

Schéma zapojení: Modul zesilovače HX711 pro váhový článek na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

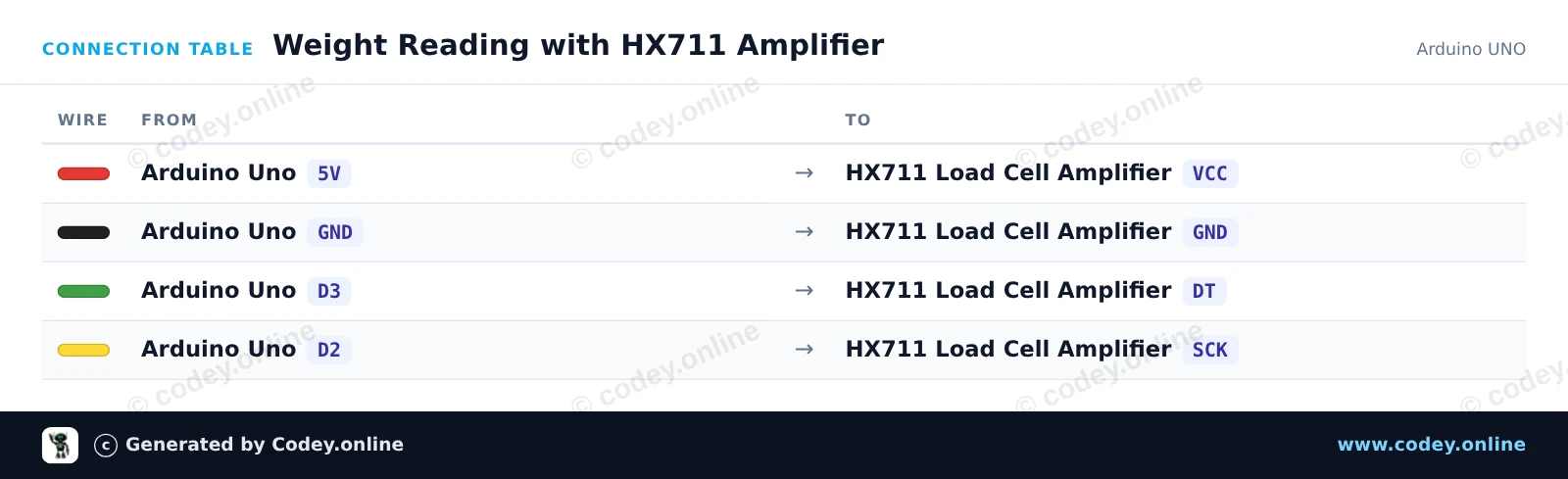

Tabulka zapojení: Modul zesilovače HX711 pro váhový článek na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
Weight_Reading_with_HX711_Amplifier.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Weight Reading with HX711 Amplifier
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HX711 Load Cell Amplifier
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

const int DOUT_PIN = 3;
const int SCK_PIN = 2;

HX711 scale;

void setup() {
  Serial.begin(115200);
  Serial.println(F("HX711 Load Cell Demo"));

  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println(F("Taring... ensure no weight is on the scale."));
  scale.set_scale();
  scale.tare();
  Serial.println(F("Tare complete. Place weight on load cell."));
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.get_units(5);
    Serial.print(F("Reading: "));
    Serial.println(reading);
  } else {
    Serial.println(F("HX711 not detected."));
  }
  delay(500);
}

Potřebné knihovny: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Měření hmotnosti s HX711 load cell

Tento projekt propojuje 24-bit load cell zesilovač HX711 s ESP32. Při spuštění sketch vynuluje váhu a poté nepřetržitě vypisuje surové hodnoty z load cell do Serial Monitoru při 115200 baud. Napájení HX711 z 3.3V zajišťuje, že úrovně signálu jsou přímo kompatibilní s GPIO na ESP32.

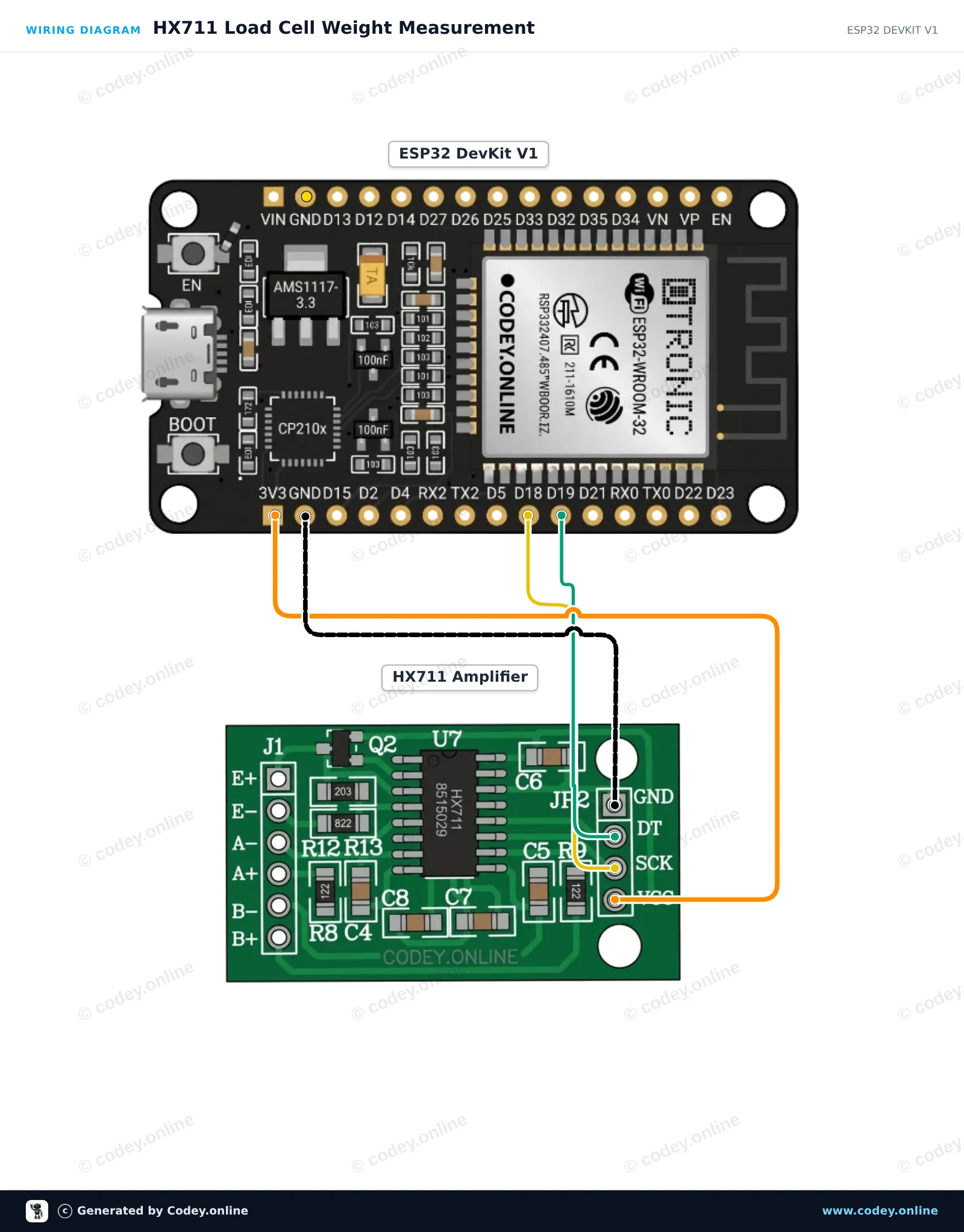

Schéma zapojení: Modul zesilovače HX711 pro váhový článek na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

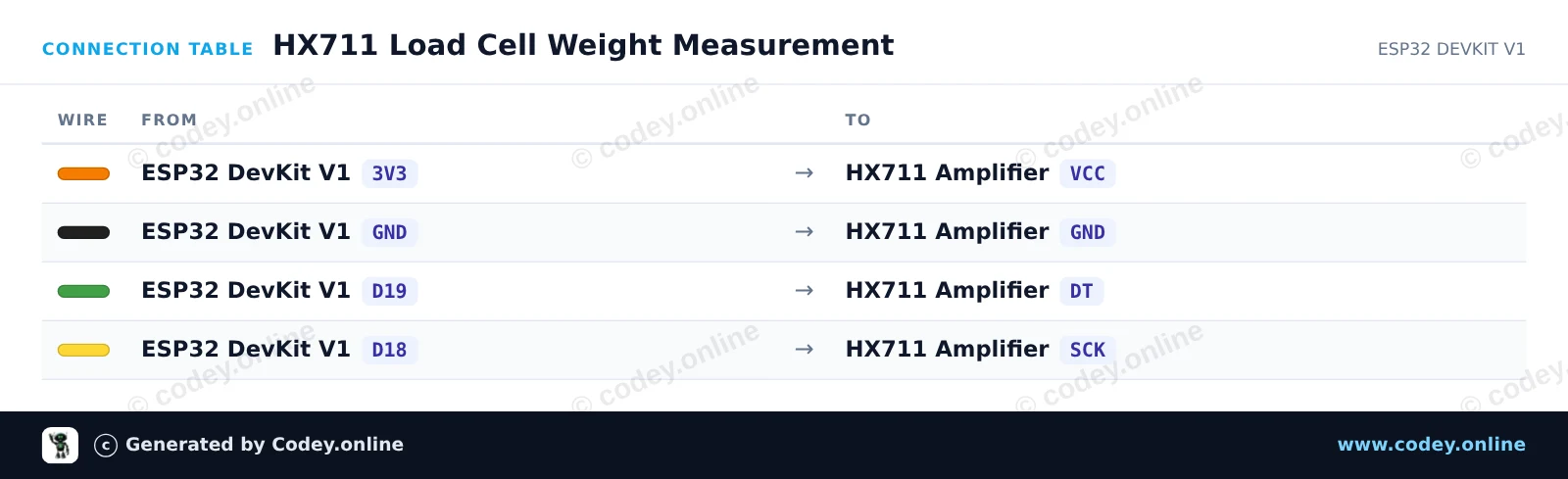

Tabulka zapojení: Modul zesilovače HX711 pro váhový článek na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
HX711_Load_Cell_Weight_Measurement.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HX711 Load Cell Weight Measurement
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HX711 Load Cell Amplifier
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

// Pin definitions (GPIO 19 for DOUT, GPIO 18 for SCK)
const int DOUT_PIN = 19;
const int SCK_PIN = 18;

HX711 scale;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("HX711 Weight Sensor Demo");
  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println("Initializing sensor...");
  delay(1000);

  if (scale.is_ready()) {
    scale.set_scale();    // Set default scale factor
    scale.tare();         // Reset the scale to 0 (tare)
    Serial.println("Tare complete. Place weight on the load cell.");
  } else {
    Serial.println("HX711 not detected. Check wiring.");
  }
}

void loop() {
  if (scale.is_ready()) {
    long reading = scale.get_units(5); // Average of 5 readings
    Serial.print("Raw reading: ");
    Serial.println(reading);
  } else {
    Serial.println("HX711 not ready.");
  }
  delay(500);
}

Potřebné knihovny: HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

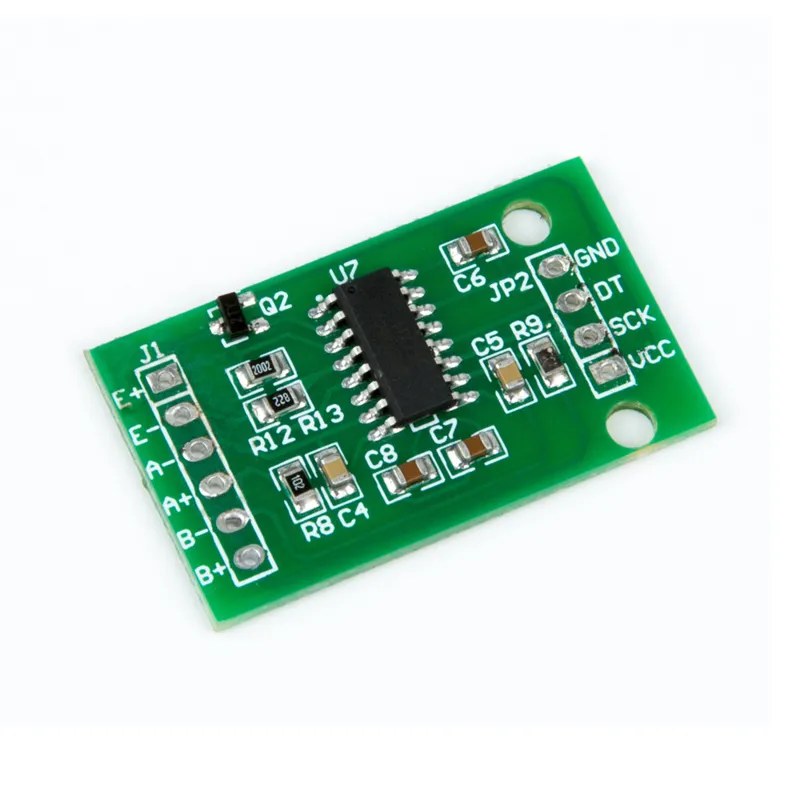

Modul zesilovače HX711 pro váhový článek

Modul používá HX711 jako řadič, 24bitový S/D převodník, který je speciálně navržen pro digitální váhy. K tomuto modulu patří jeden nebo dva snímače hmotnosti, které předávají proměnný odpor v závislosti na hmotnosti.

S HX711 Load Cell zesilovačem můžete jednoduchým způsobem číst snímače hmotnosti a určit tak hmotnost. Protože je rozdílový signál snímače hmotnosti velmi malý, nelze jej připojit přímo k Arduinu, a proto je nutné použít tento zesilovač.

Modul HX711 je vybaven 24bitovým ADC, díky čemuž dokáže detekovat i nejmenší rozdíly v hmotnosti. Pomocí kalibračních závaží tak můžete vytvořit velmi přesnou váhu.

  • Provozní napětí: 5V
  • Spotřeba proudu: ca. 1.6mA (aktivní), < 1 uA (režim spánku)
  • Rozlišení ADC: 24 bit
  • Počet load cellů: 2 kusy (4vodičové) nebo 4 kusy (3vodičové)
  • Rozměry: 33.50 x 20.30 x 3.00 mm
  • Hmotnost: 2.2 gram

Datasheet HX711 si můžete stáhnout zde

  • 24bitový ADC
  • Kalibrovatelné měření
  • Pro digitální váhy
  • Provozní napětí 5V
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Snadné čtení – Jednoduše čte senzory hmotnosti.
  • Zesiluje slabé signály – Vhodné pro malé diferenční signály.
  • Velmi přesné měření – 24bitový ADC detekuje malé rozdíly hmotnosti.
  • Možnost kalibrace – S kalibračními závažími uděláte váhu přesnější.
Specifikace
Rozměry33.50 x 20.30 x 3.00 mm
Hmotnost2.2 gram
Provozní napětí5V
Spotřeba prouducca 1.6mA (aktivní), < 1 uA (spánkový režim)
ModelHX711
Rozlišení ADC24 bit
Počet load cellů2 kusy (4vodičové) nebo 4 kusy (3vodičové)
