Schéma zapojení a ukázkový kód

Takto připojíš Ultrazvukový snímač vzdálenosti HC-SR04 k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka ultrazvukového snímače vzdálenosti HC-SR04

Tento projekt měří vzdálenost pomocí ultrazvukového snímače HC-SR04. Vysílá se ultrazvukový impuls a měří se doba návratu ozvěny, aby se vypočítala vzdálenost v centimetrech, která se poté vypisuje do Serial Monitor každých 500 ms.

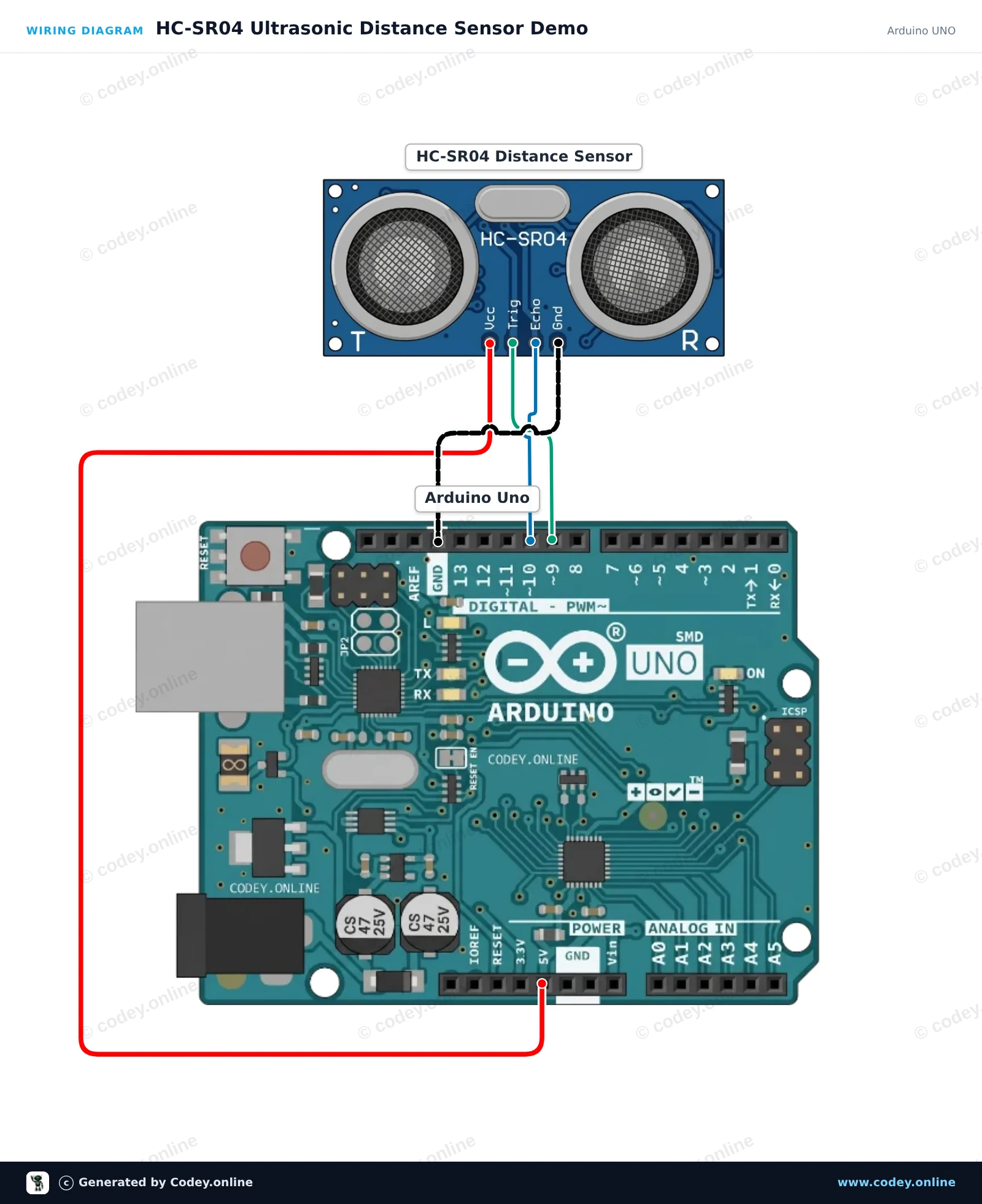

Schéma zapojení: Ultrazvukový snímač vzdálenosti HC-SR04 na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

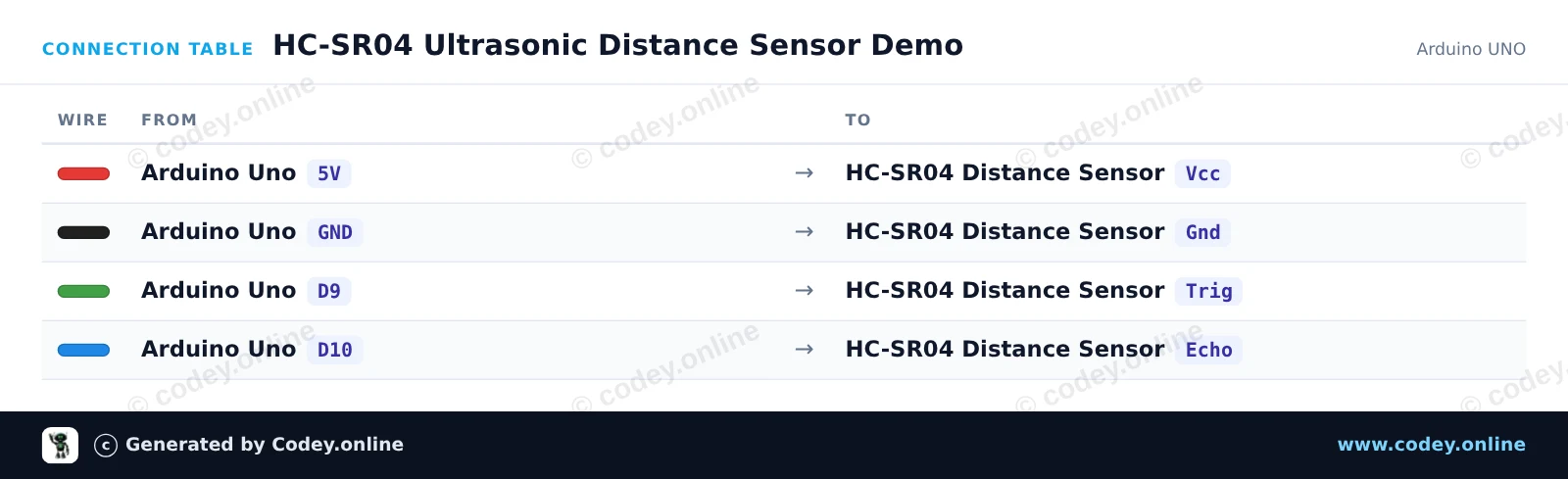

Tabulka zapojení: Ultrazvukový snímač vzdálenosti HC-SR04 na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
HC_SR04_Ultrasonic_Distance_Sensor_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR04 Ultrasonic Distance Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HC-SR04
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR04 Ultrasonic Distance Sensor Demo

const int trigPin = 9;
const int echoPin = 10;

void setup() {
  Serial.begin(115200);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  digitalWrite(trigPin, LOW);
  Serial.println(F("HC-SR04 Ultrasonic Sensor Ready"));
}

void loop() {
  // Trigger a 10-microsecond high pulse
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  // Measure the duration of the incoming echo pulse (timeout ~30ms / ~5m)
  unsigned long duration = pulseIn(echoPin, HIGH, 30000UL);

  if (duration == 0) {
    Serial.println(F("Out of range"));
  } else {
    // Speed of sound is ~343 m/s -> ~29.15 us per cm (round-trip 58.3 us/cm)
    float distanceCm = duration / 58.2;
    Serial.print(F("Distance: "));
    Serial.print(distanceCm, 1);
    Serial.println(F(" cm"));
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ultrazvukový snímač vzdálenosti HC-SR04 s ESP32

Tento projekt měří vzdálenost pomocí ultrazvukového snímače vzdálenosti HC-SR04. Protože HC-SR04 pracuje na 5V a vysílá 5V Echo impuls, jednoduchý dělič napětí z rezistorů 1kΩ / 2kΩ bezpečně sníží signál Echo na ~3.3V pro ESP32. Otevřete Serial Monitor při 115200 baud, abyste viděli měření vzdálenosti v reálném čase v centimetrech.

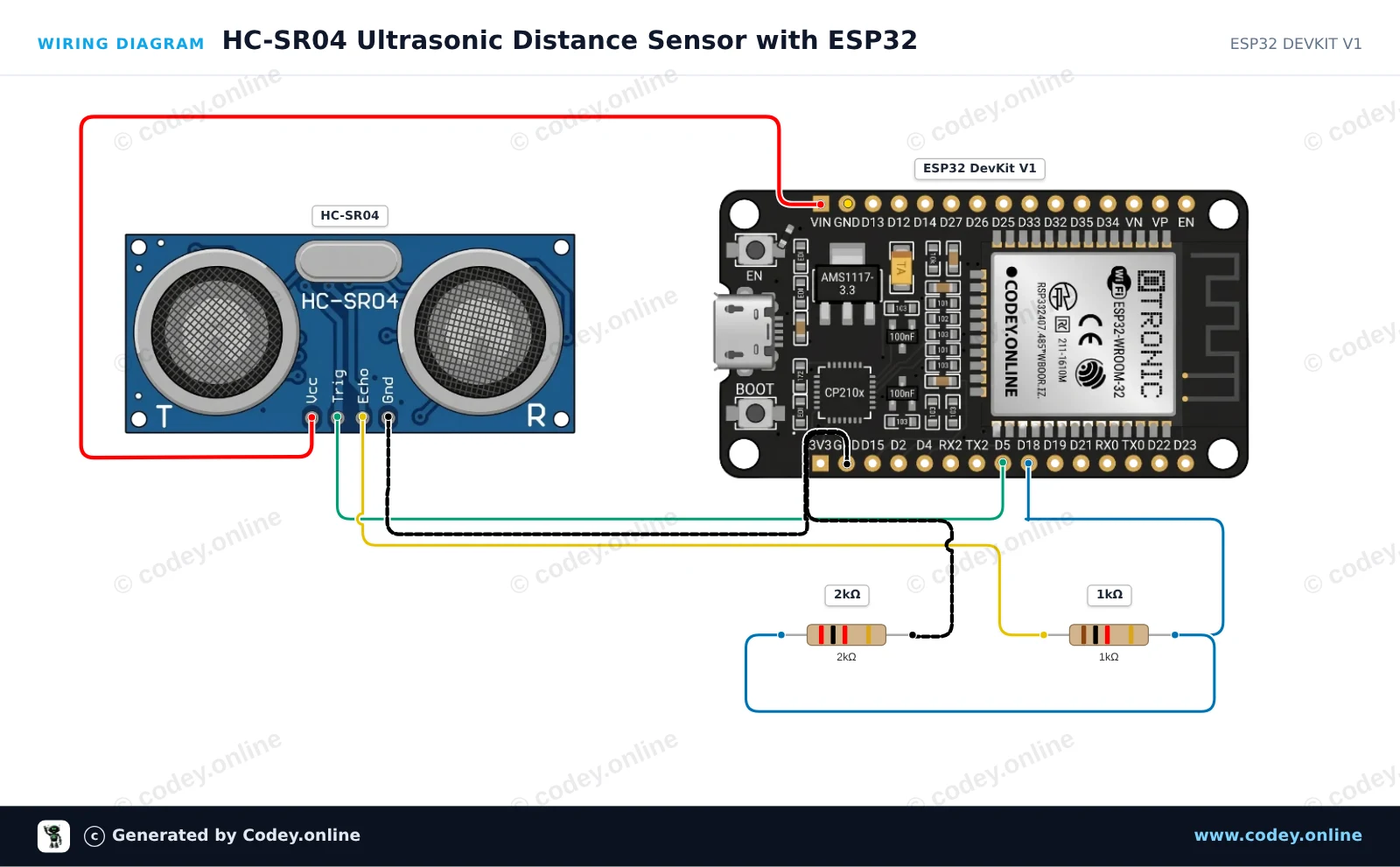

Schéma zapojení: Ultrazvukový snímač vzdálenosti HC-SR04 na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

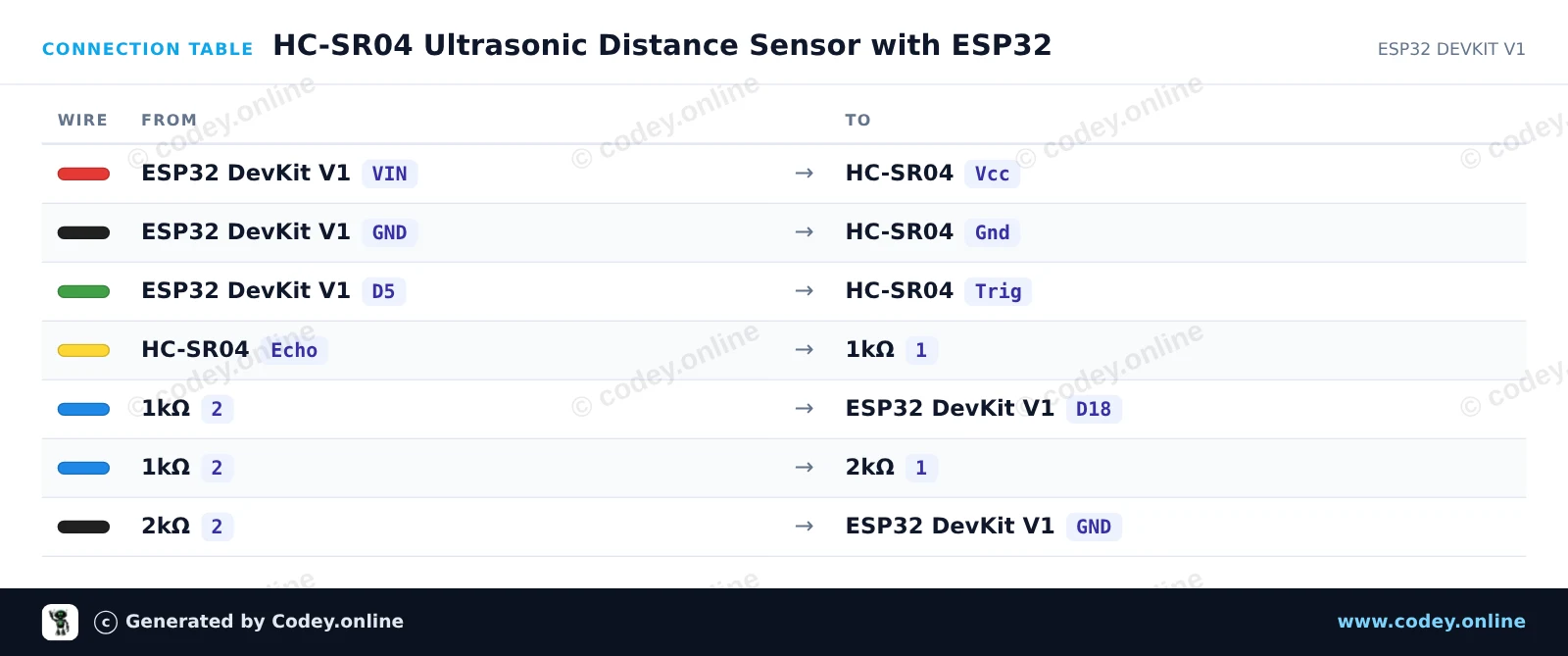

Tabulka zapojení: Ultrazvukový snímač vzdálenosti HC-SR04 na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
HC_SR04_Ultrasonic_Distance_Sensor_with_.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR04 Ultrasonic Distance Sensor with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HC-SR04
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR04 Ultrasonic Distance Sensor with ESP32
const int TRIG_PIN = 5;
const int ECHO_PIN = 18;

void setup() {
  Serial.begin(115200);
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
  Serial.println("HC-SR04 Distance Sensor Initialized");
}

void loop() {
  // Send a 10-microsecond HIGH pulse to trigger the sensor
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // Measure the round-trip echo pulse duration in microseconds
  long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 30ms timeout (~5m range)

  if (duration == 0) {
    Serial.println("Out of range / no echo received");
  } else {
    // Speed of sound is ~0.0343 cm/us (divide by 2 for one-way distance)
    float distanceCm = (duration * 0.0343) / 2.0;
    Serial.print("Distance: ");
    Serial.print(distanceCm, 1);
    Serial.println(" cm");
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

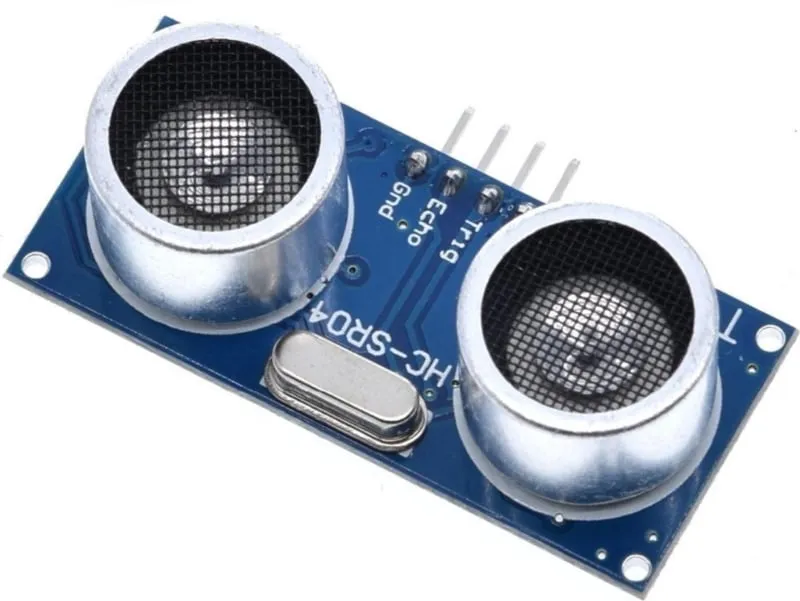

Ultrazvukový snímač vzdálenosti HC-SR04

Tento senzor je ideální pro stavbu robotického auta, které má hlídat vzdálenost od objektů. Nebo si s ním můžete vytvořit vlastní parkovací asistenci. Neomezené možnosti s tímto ultrazvukovým snímačem vzdálenosti. Ideální pro váš projekt Arduino / ESP32 / Wemos nebo Raspberry Pi.

Podívejte se zde na Schéma zapojení a ukázkový kód >>>

Úhel senzoru: <15o
Rozměry: 45x20mm
Rozlišení: 3mm
Detekční rozsah: 2-450cm
Napětí: 5V
Proud: <2mA

Ultrazvukový snímač vzdálenosti HC-SR04 je zařízení, které využívá ultrazvukové vlny k měření vzdálenosti. Senzor se skládá z vysílače a přijímače, které jsou připojeny k mikrokontroléru, jako je Arduino.

Senzor funguje tak, že vysílač vysílá ultrazvukový impuls, který je následně odražen objekty v okolí. Přijímač poté detekuje odraz a odešle čas zpět do mikrokontroléru, který následně může vypočítat vzdálenost k objektu.

Ultrazvukový snímač vzdálenosti HC-SR04 je vhodný pro měření vzdáleností až do 3 metrů s přesností přibližně 3 mm. Senzor se snadno používá s mikrokontrolérem Arduino a je vhodný pro širokou škálu aplikací, jako je tvorba automatických parkovacích systémů nebo detekce překážek v určitém prostředí.

Senzor má malé rozměry a nízkou spotřebu energie, což ho činí vhodným pro projekty, kde je důležitý prostor a správa energie. Senzor se také snadno instaluje díky čtyřem otvorům na zadní straně, pomocí kterých lze senzor snadno připevnit na povrch.

Celkově je ultrazvukový snímač vzdálenosti HC-SR04 praktický a všestranný senzor, který může být skvělým doplňkem každého projektu Arduino.

Rozměry
Délka: 4,55cm
Šířka: 2,05cm
Výška: 1,53cm

  • Senzor vzdálenosti
  • 45 x 20 mm
  • Detekce 2-450 cm
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Měření vzdálenosti – Měří objekty pomocí ultrazvukových vln.
  • Vytvoření robotického auta – Ideální pro stavbu robotického auta.
  • Vytvoření parkovacího asistenta – Vhodné pro váš vlastní parkovací asistent.
  • Vhodné pro Arduino – Vhodné pro projekty s Arduino, ESP32 a Raspberry Pi.
  • Snadné upevnění – Čtyři otvory na zadní straně.
Specifikace
Šířka2,05 cm
Rozlišení3 mm
Délka4,55 cm
Výška1,53 cm
