Schéma zapojení a ukázkový kód

Takto připojíš Servo SG90 Micro 180 stupňů k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

SG90 Micro Servo Sweep Demo

Tento projekt ukazuje, jak ovládat SG90 micro servo pomocí Arduino Uno. Sketch plynule pohybuje ramenem serva tam a zpět od 0 do 180 stupňů. Otevřete Serial Monitor na 115200 baud, abyste viděli aktuální úhel serva.

Schéma zapojení: Servo SG90 Micro 180 stupňů na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte
Tabulka zapojení: Servo SG90 Micro 180 stupňů na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
SG90_Micro_Servo_Sweep_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : SG90 Micro Servo Sweep Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Servo SG90
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Servo.h>

const int SERVO_PIN = 9;
Servo myServo;

void setup() {
  Serial.begin(115200);
  myServo.attach(SERVO_PIN);
  Serial.println(F("SG90 Servo Sweep Demo Started"));
}

void loop() {
  // Sweep from 0 to 180 degrees
  for (int pos = 0; pos <= 180; pos += 1) {
    myServo.write(pos);
    delay(15);
  }
  Serial.println(F("Reached 180 degrees"));
  delay(500);

  // Sweep back from 180 to 0 degrees
  for (int pos = 180; pos >= 0; pos -= 1) {
    myServo.write(pos);
    delay(15);
  }
  Serial.println(F("Reached 0 degrees"));
  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Sweep serva SG90 s ESP32

Tento projekt pohybuje mikroservem SG90 tam a zpět v rozsahu 180 stupňů. Servo je napájeno z pinu VIN na ESP32 (5V z USB) a řízeno pomocí PWM signálu generovaného knihovnou ESP32Servo. Otevřete Serial Monitor, abyste mohli sledovat aktuální úhel během pohybu.

Schéma zapojení: Servo SG90 Micro 180 stupňů na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte
Tabulka zapojení: Servo SG90 Micro 180 stupňů na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
SG90_Servo_Sweep_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : SG90 Servo Sweep with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Servo SG90
 *  Libraries : ESP32Servo 3.1.3
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <ESP32Servo.h>

const int SERVO_PIN = 18;  // GPIO 18 connected to servo PWM pin

Servo myServo;

void setup() {
  Serial.begin(115200);
  Serial.println("ESP32 SG90 Servo Sweep Demo");

  // Allow allocation of all timers for ESP32Servo
  ESP32PWM::allocateTimer(0);
  ESP32PWM::allocateTimer(1);
  ESP32PWM::allocateTimer(2);
  ESP32PWM::allocateTimer(3);
  myServo.setPeriodHertz(50);      // Standard 50 Hz servo
  myServo.attach(SERVO_PIN, 500, 2400); // Standard pulse width limits for SG90
}

void loop() {
  // Sweep from 0 to 180 degrees
  for (int pos = 0; pos <= 180; pos += 5) {
    myServo.write(pos);
    Serial.print("Position: ");
    Serial.println(pos);
    delay(20);
  }

  delay(500);

  // Sweep back from 180 to 0 degrees
  for (int pos = 180; pos >= 0; pos -= 5) {
    myServo.write(pos);
    Serial.print("Position: ");
    Serial.println(pos);
    delay(20);
  }

  delay(500);
}

Potřebné knihovny: ESP32Servo 3.1.3

Wiring diagram and example code generated by Codey.online — https://www.codey.online

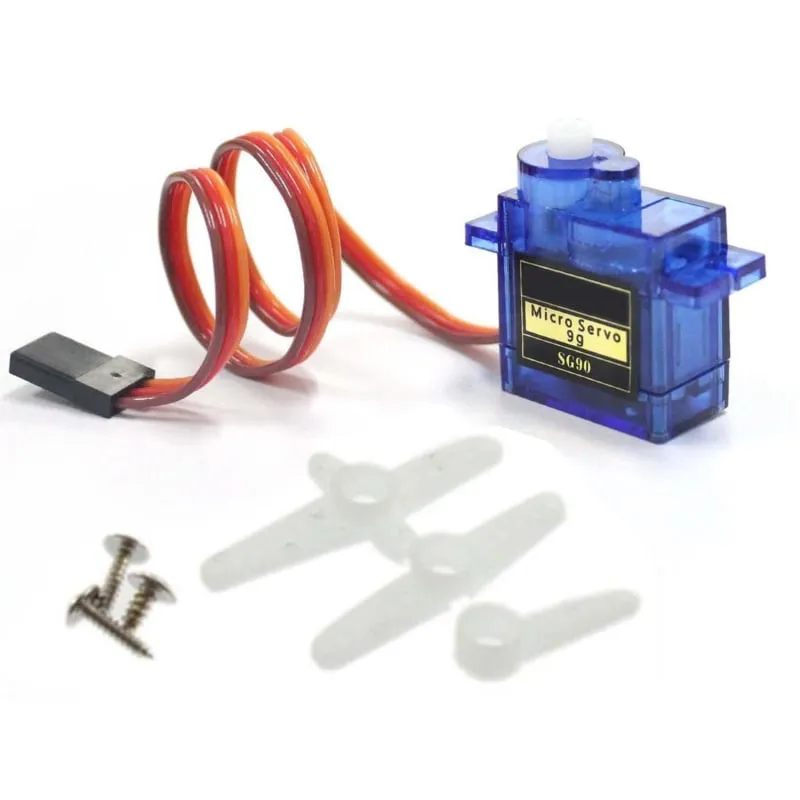

Servo SG90 Micro 180 stupňů

Servo SG90 Micro je vysoce kvalitní, malé servo, které je ideální pro použití v hobby projektech a malých robotech. Díky kompaktním rozměrům pouhých 23 x 12,2 x 29 mm a hmotnosti jen 9 gramů je toto servo ideální pro použití v malých prostorech, kam se jiná serva nevejdou.

Zobrazit zapojení SG90 a ukázkový kód pro Arduino.

Servo SG90 Micro má krouticí moment 1,5 kg/cm a lze jej připojit na napětí 4,8-6V. Je také vybaveno 3pinovým konektorem, díky čemuž je snadné jej připojit k vašemu mikrokontroléru nebo vývojové desce.

Toto servo má rozsah otáčení 180 stupňů a lze jej přesně nastavit na libovolný úhel mezi 0 a 180 stupni. Má také rychlou odezvu pouhých 0,1 sekundy, což jej činí ideálním pro aplikace, kde je důležitá rychlost.

  • Výkon: 1.8 kg/cm
  • Rozsah otáčení: ca. 180 stupňů
  • Provozní napětí: 4.8V-6V
  • Rychlost: 0.10 sec / 60 stupňů
  • Rozměry: ca. 22.2 x 11.8 x 31 mm
  • PWM frekvence: 50hz (20ms)
  • Hmotnost: 9g
  • Rychlost naprázdno: 0.12 sec / 60 stupňů (4.8 V)
  • Krouticí moment: 1.5-1.7 kg/cm (4.8V-6V)
  • Provozní teplota: -30 / + 60 stupňů Celsius





  • Kompaktní rozměr
  • 180 stupňů
  • 9 gramů
  • 3pinový konektor
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Kompaktní rozměry – Hodí se do malých prostor.
  • Pro malé roboty – Vhodné pro hobby projekty a malé roboty.
  • Přesné polohování – Polohovatelný mezi 0 a 180 stupni.
  • Rychlá odezva – Pouze 0,1 sekundy odezvy.
  • Snadné připojení – 3pinový konektor pro mikrokontrolér nebo vývojovou desku.
Specifikace
Rozměrycca 22.2 x 11.8 x 31 mm
Připojení3pinový konektor
Hmotnost9g
Provozní napětí4.8V-6V
Vhodné proArduino
Provozní teplota-30 / + 60 stupňů Celsia
Rychlost0.10 sec / 60 stupňů
Maximální síla1.8 kg/cm
PWM frekvence50hz (20ms)
Točivý moment1.5-1.7 kg/cm (4.8V-6V)
Rozsah otáčenícca 180 stupňů
Rychlost bez zatížení0.12 sec / 60 stupňů (4.8 V)
