Schéma zapojení a ukázkový kód

Takto připojíš 16kanálový 12bitový PWM servo driver I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Demo 16kanálového PWM ovladače serva PCA9685

Tento příklad komunikuje s 12bitovým PWM ovladačem PCA9685 s 16 kanály přes I2C. Arduino inicializuje desku na 50 Hz a prohání PWM signál na Channel 0 tam a zpět, což je ideální pro testování standardních serv nebo stmívání LED. Otevřete Serial Monitor při 115200 baud, abyste viděli aktuální hodnoty impulsů.

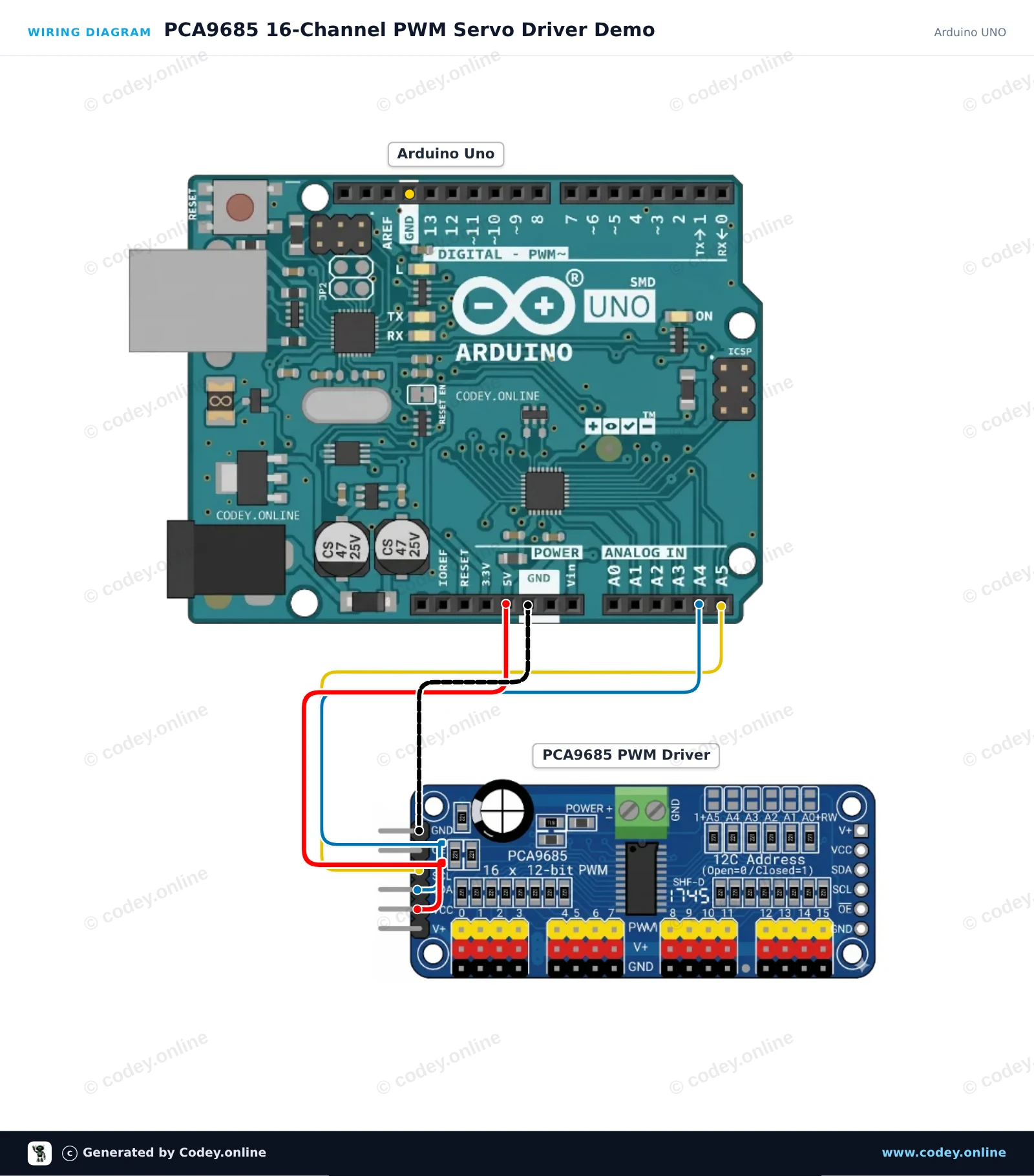

Schéma zapojení: 16kanálový 12bitový PWM servo driver I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

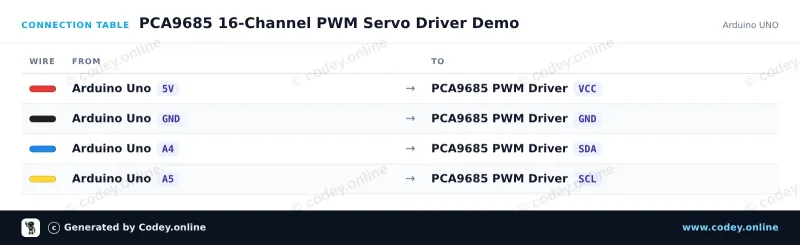

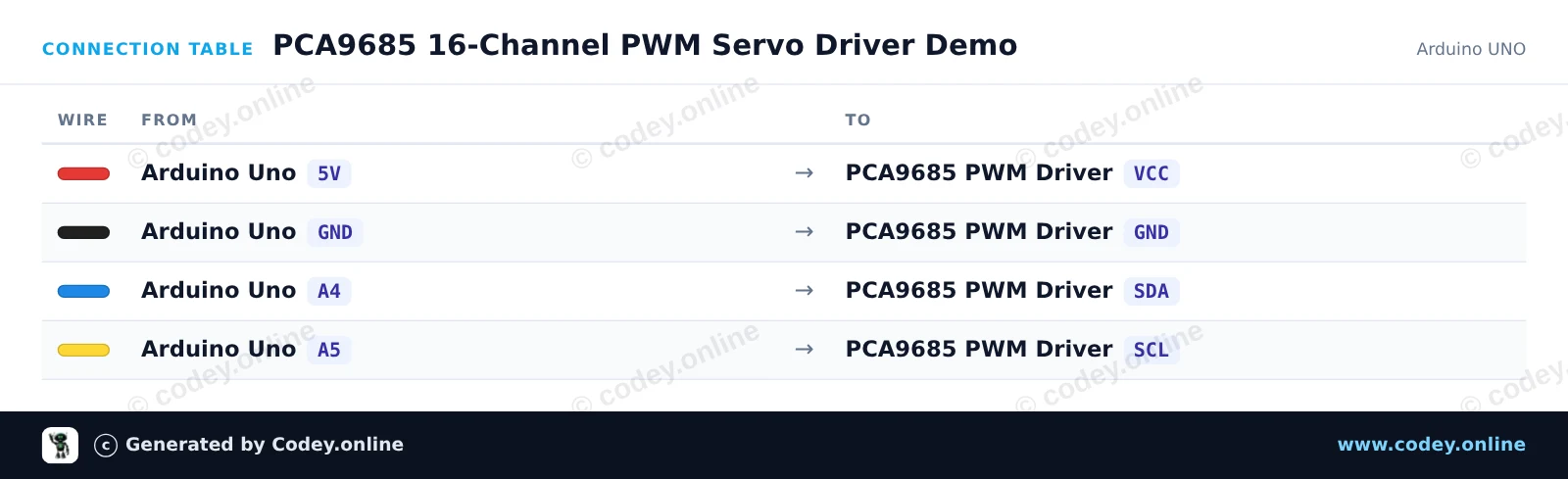

Tabulka zapojení: 16kanálový 12bitový PWM servo driver I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
PCA9685_16_Channel_PWM_Servo_Driver_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PCA9685 16-Channel PWM Servo Driver Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 16 Channel 12-Bit PWM Servo Driver I2C
 *  Libraries : Adafruit PWM Servo Driver Library 3.0.3
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();

// Pulse length bounds for standard 50Hz servos
const uint16_t SERVOMIN = 150; // ~0.75 ms pulse (0 degrees)
const uint16_t SERVOMAX = 600; // ~2.25 ms pulse (180 degrees)

void setup() {
  Serial.begin(115200);
  Serial.println(F("PCA9685 16-Channel Servo Driver Demo"));

  pwm.begin();
  pwm.setOscillatorFrequency(27000000);
  pwm.setPWMFreq(50); // 50 Hz PWM for hobby servos
  delay(10);
}

void loop() {
  Serial.println(F("Moving to 0 degrees..."));
  for (uint16_t pulse = SERVOMIN; pulse < SERVOMAX; pulse += 5) {
    pwm.setPWM(0, 0, pulse);
    delay(20);
  }

  delay(500);

  Serial.println(F("Moving to 180 degrees..."));
  for (uint16_t pulse = SERVOMAX; pulse > SERVOMIN; pulse -= 5) {
    pwm.setPWM(0, 0, pulse);
    delay(20);
  }

  delay(500);
}

Potřebné knihovny: Adafruit PWM Servo Driver Library 3.0.3

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo PWM servo driveru PCA9685 s 16 kanály

Tento projekt ovládá servomotor pomocí 16kanálového 12bitového PWM driveru PCA9685 přes I2C. Protože PCA9685 a serva pracují na 5V, 4kanálový obousměrný logic level shifter chrání 3.3V I2C piny ESP32 (GPIO 21 a GPIO 22). Sketch inicializuje PCA9685 a nepřetržitě pohybuje servo na Channel 0 tam a zpět.

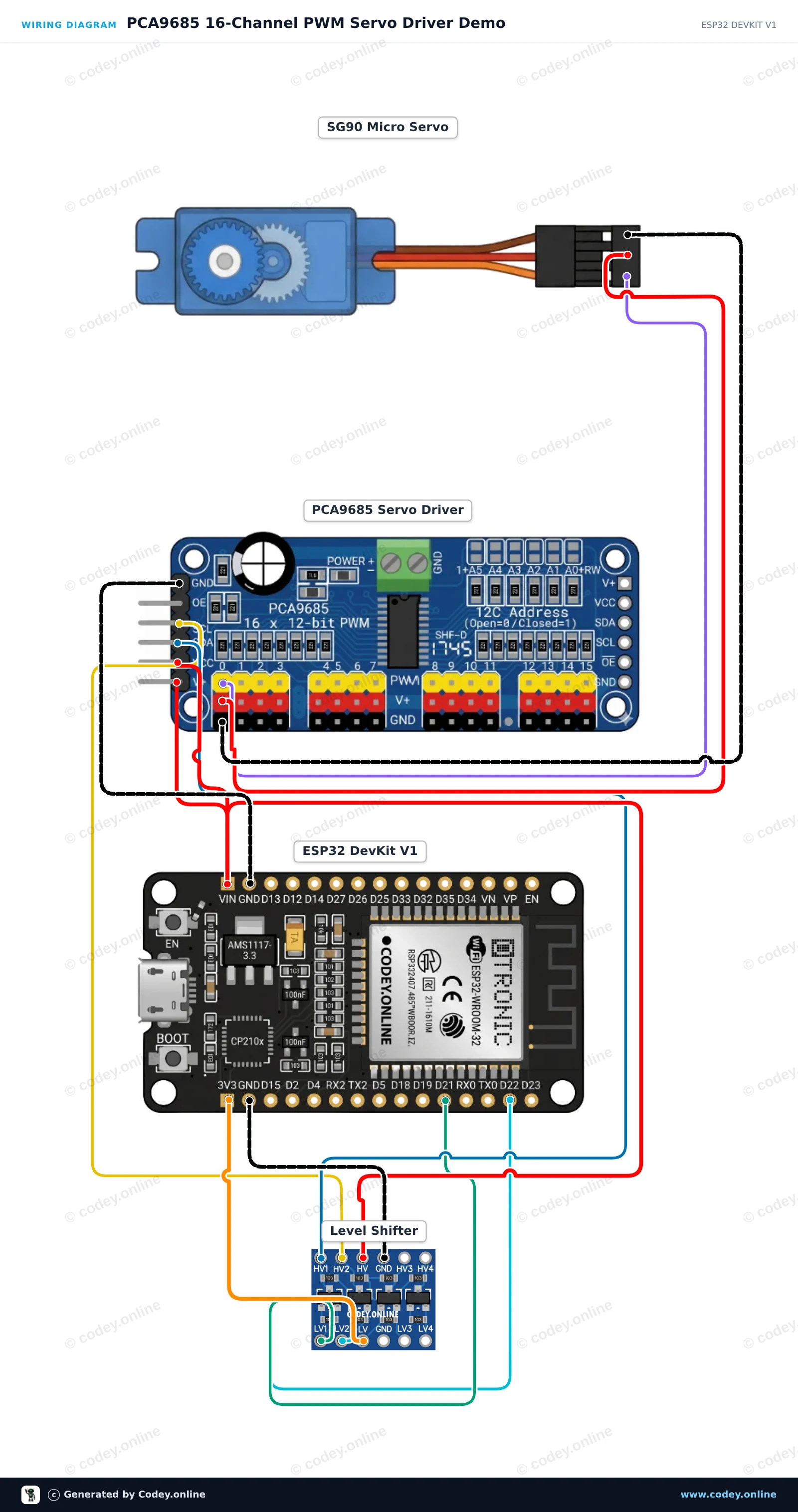

Schéma zapojení: 16kanálový 12bitový PWM servo driver I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

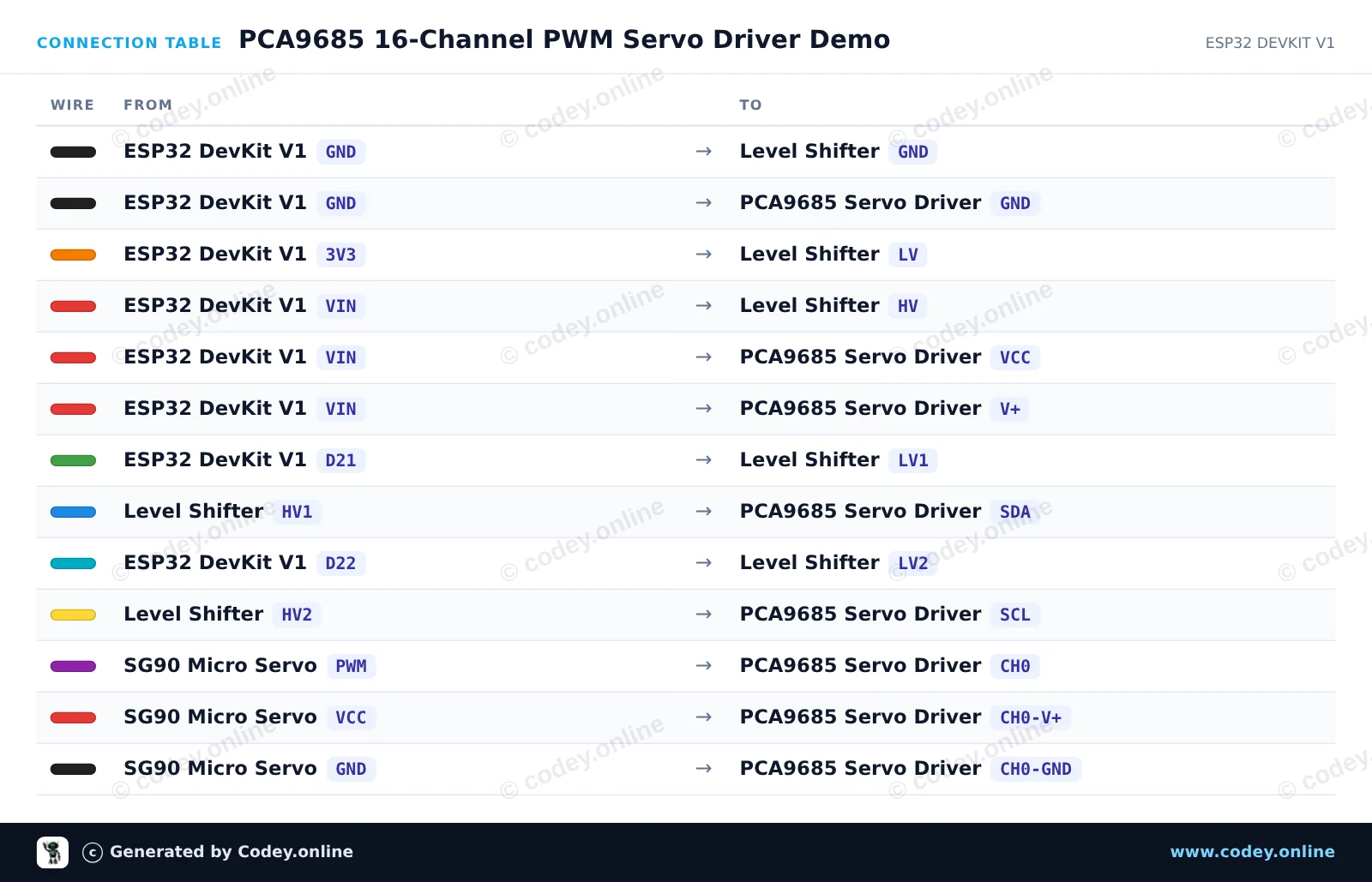

Tabulka zapojení: 16kanálový 12bitový PWM servo driver I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
PCA9685_16_Channel_PWM_Servo_Driver_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PCA9685 16-Channel PWM Servo Driver Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 16 Channel 12-Bit PWM Servo Driver I2C
 *  Libraries : Adafruit PWM Servo Driver Library 3.0.3
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

// Default I2C address is 0x40
Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver(0x40);

// 12-bit pulse lengths (out of 4096) for standard 50Hz servos
#define SERVOMIN  150 // Minimum pulse length (~0.75 ms / 0 degrees)
#define SERVOMAX  600 // Maximum pulse length (~2.25 ms / 180 degrees)
#define SERVO_FREQ 50 // Standard analog servo frequency (50 Hz)

const uint8_t servoChannel = 0;

void setup() {
  Serial.begin(115200);
  Serial.println("PCA9685 Servo Driver Demo");

  // Initialize I2C on ESP32 pins (SDA=GPIO 21, SCL=GPIO 22)
  Wire.begin(21, 22);

  pwm.begin();
  pwm.setOscillatorFrequency(27000000);
  pwm.setPWMFreq(SERVO_FREQ);

  delay(10);
  Serial.println("Ready! Sweeping servo on Channel 0...");
}

void loop() {
  // Sweep from 0 to 180 degrees
  for (uint16_t pulselen = SERVOMIN; pulselen <= SERVOMAX; pulselen += 5) {
    pwm.setPWM(servoChannel, 0, pulselen);
    delay(15);
  }
  delay(500);

  // Sweep back from 180 to 0 degrees
  for (uint16_t pulselen = SERVOMAX; pulselen >= SERVOMIN; pulselen -= 5) {
    pwm.setPWM(servoChannel, 0, pulselen);
    delay(15);
  }
  delay(500);
}

Potřebné knihovny: Adafruit PWM Servo Driver Library 3.0.3

Wiring diagram and example code generated by Codey.online — https://www.codey.online

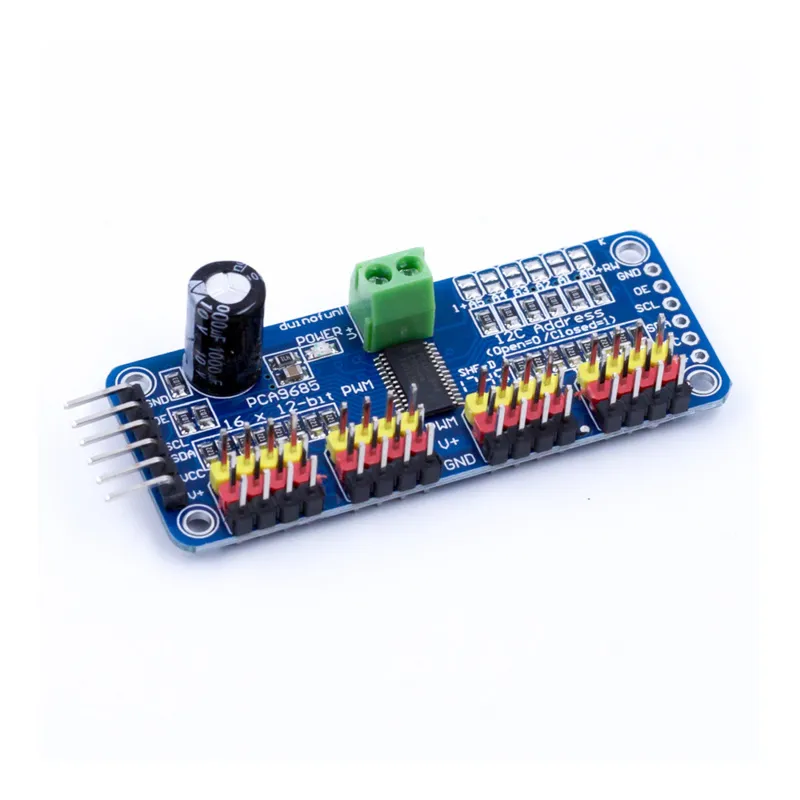

16kanálový 12bitový PWM servo driver I2C

  • Voltage: DC5-10V voeding
  • Komunikační rozhraní: IIC
  • 16kanálový
  • Čip PCA9685 je umístěn uprostřed desky
  • Napájecí vstupní konektor
  • Indikátor napájení
  • 4 skupiny 3pinových konektorů pro připojení až 16 servomotorů
  • Kondenzátor 10V / 1000uF
  • Všechny PWM výstupní linky mají rezistor 220 ohm

Rozměry
Lengte: 6,9cm
Breedte: 2,5cm
Hoogte: 1,5cm

  • čip PCA9685
  • 4 skupiny konektorů
  • napájení DC5-10V
  • 6,9 × 2,5 × 1,5 cm

Proč si vybrat tento produkt?

  • Ovládání 16 serv – Připojte až 16 servomotorů.
  • IIC komunikace – Funguje přes rozhraní IIC.
  • Přítomný indikátor napájení – Pro vizuální kontrolu stavu napájení.
  • Kompaktní rozměry desky – Ve velikosti 6,9 × 2,5 × 1,5 cm.
Specifikace
Šířka2,5 cm
Délka6,9 cm
Typ16kanálový
Výška1,5 cm
ModelPCA9685
Komunikační rozhraníIIC
