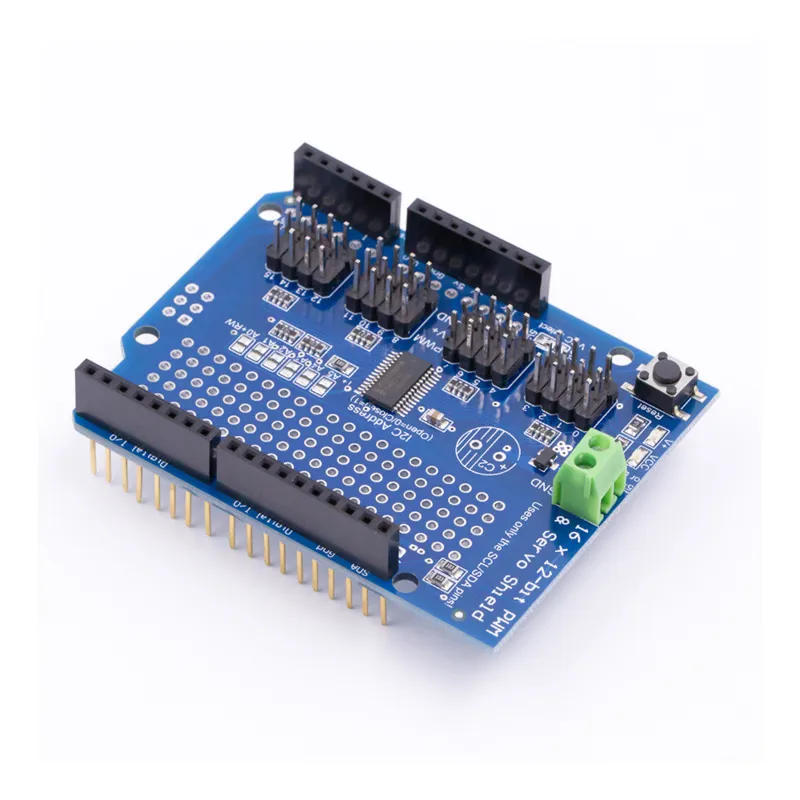

16kanálový 12bitový PWM a Servo shield s rozhraním I2C pro Arduino UNO R3

Ideální pro stavbu robota s mnoha servy, jako je Hexpod Walker. Nebo možná chcete řídit opravdu hodně LED s přesným PWM výstupem. Pak zjistíte, že Arduino má příliš málo PWM výstupů, nebo že kolidují s jiným shieldem! Co teď? Můžete to vzdát, NEBO si můžete vzít tento praktický PWM a servo driver shield. Tento shield funguje se všemi Arduiny, které podporují shieldu.
Čip na tomto shieldu je k tomu ideální. Pouhým použitím dvou I2C pinů můžete řídit 16 nezávislých PWM výstupů. Můžete dokonce naskládat 62 shieldů na sebe a řídit celkem až 992 PWM výstupů. Protože I2C je sdílená sběrnice, můžete na piny SCL/SDA připojit i další I2C zařízení a senzory, pokud se jejich adresy nekonfliktují.

  • I2C řízený PWM driver s vestavěnými hodinami. To znamená, že na rozdíl od rodiny TLC5940 jej nemusíte neustále řídit mikrokontrolérem. Funguje zcela samostatně.
  • Vhodný pro 5V, můžete jej také ovládat z 3,3V ESP32, ESP8266 nebo Wemos.
  • I2C adresu lze nastavit pomocí 6 pinů.
  • Nastavitelná PWM frekvence až přibližně 1,6kHz.
  • 12bitové rozlišení pro každý výstup - pro serva to znamená rozlišení 4µs při obnovovací frekvenci 60Hz.
  • Konfigurovatelný push-pull nebo open-drain výstup

Tento shield je vybaven:

  • svorkovnicemi pro napájecí vstup nebo můžete použít breakout na straně.
  • Ochrana proti nesprávnému zapojení na svorkovnicích.
  • 3pinovými konektory ve skupinách po 4, takže můžete připojit 16 serv v jednom.
  • Stohovatelným designem.
  • Místem pro velký kondenzátor na lince V+ (pokud jej potřebujete).
  • 220 Ohmovými rezistory na všech výstupech pro jejich ochranu a pro snadné ovládání LED.

Piny jsou předpájené, jak je vidět na obrázku.

Rozměry
Délka: 6,8cm
Šířka: 5,3cm
Výška: 2cm

  • Nastavitelná PWM
  • Rozhraní I2C
  • 6,8 x 5,3 x 2 cm
  • 12bitové rozlišení

Proč si vybrat tento produkt?

  • 16 nezávislých výstupů – Ovládejte 16 PWM výstupů samostatně.
  • Samostatný provoz – Vestavěné hodiny, mikrokontrolér není neustále potřeba.
  • Stohovatelný design – 62 shieldů na sobě pro další výstupy.
  • Nastavitelná frekvence – PWM frekvence až přibližně 1,6 kHz.
  • Chráněné svorky – Ochrana proti nesprávnému zapojení na svorkovnicích.
  • Servo připojení – Připojení 16 serv pomocí 3pinových konektorů.
Specifikace
Šířka5,3 cm
Rozlišení12-bit
RozhraníI2C
Vhodné proArduino
Délka6,8 cm
Frekvence1,6 kHz
Výška2 cm
