Schéma zapojení a ukázkový kód

Takto připojíš PIR senzor HC-SR501 pohybový senzor k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Detekce pohybu HC-SR501 s Arduino Uno

Tento projekt detekuje lidský pohyb pomocí PIR senzoru HC-SR501. Když je detekován pohyb, výstupní pin senzoru se přepne na HIGH, rozsvítí onboard LED a vypíše upozornění do Serial Monitoru. Otevřete Serial Monitor při 115200 baud, abyste mohli sledovat stav pohybu v reálném čase.

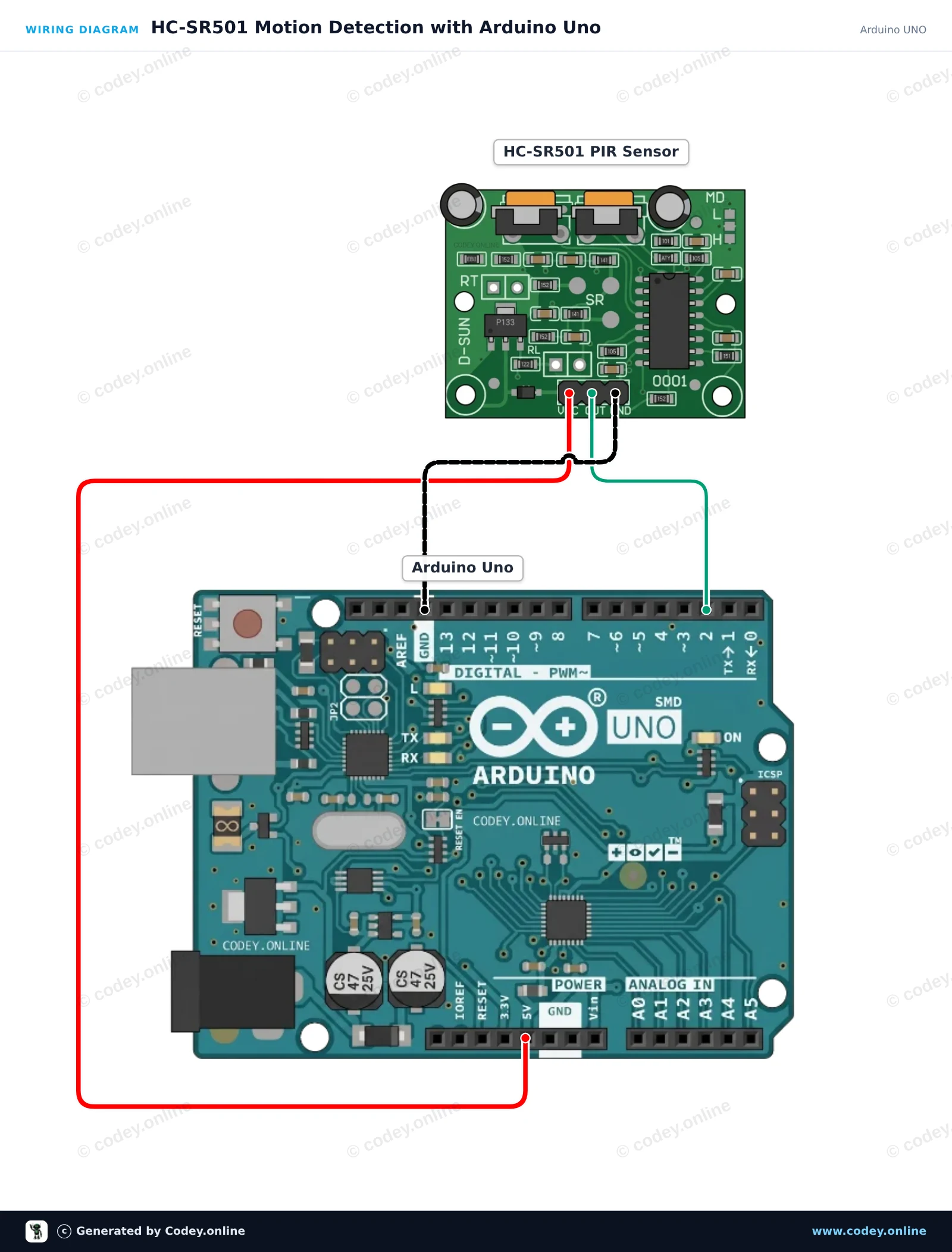

Schéma zapojení: PIR senzor HC-SR501 pohybový senzor na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

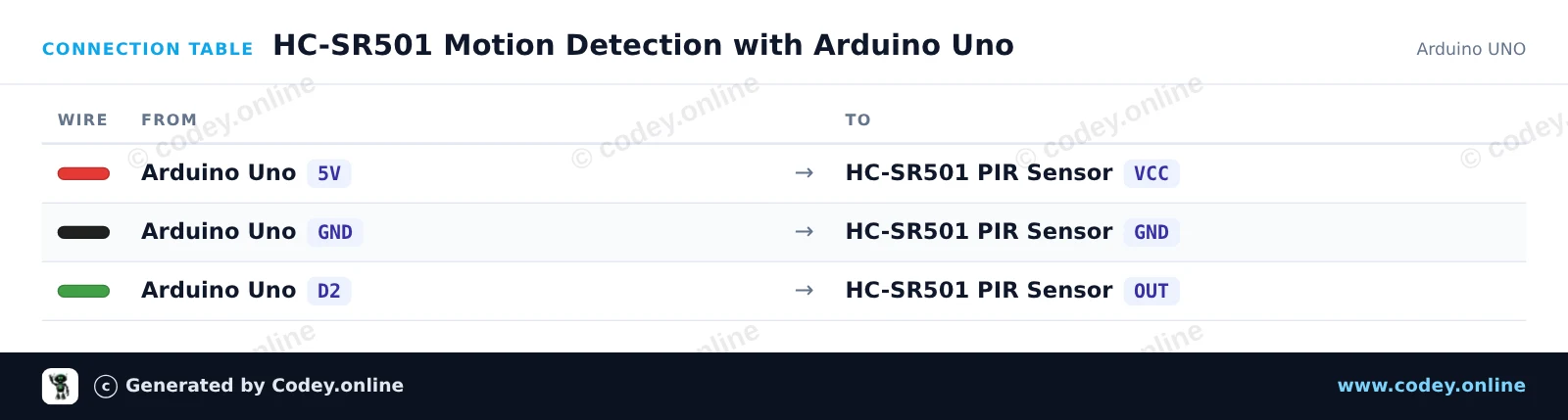

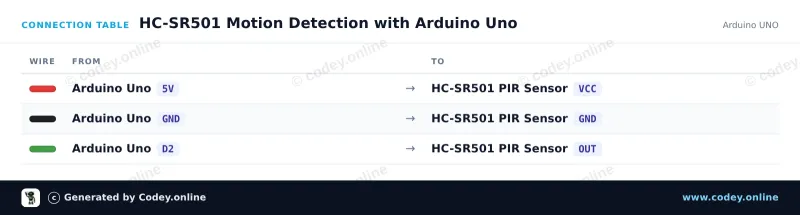

Tabulka zapojení: PIR senzor HC-SR501 pohybový senzor na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
HC_SR501_Motion_Detection_with_Arduino_U.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : HC-SR501 Motion Detection with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HC-SR501 PIR Motion Sensor
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR501 PIR Motion Sensor Demo

const int PIR_PIN = 2;
const int LED_PIN = 13;

int lastState = LOW;

void setup() {
  pinMode(PIR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("HC-SR501 PIR Motion Sensor Initialized"));
  Serial.println(F("Warming up sensor (approx. 30-60 seconds)..."));
}

void loop() {
  int motionState = digitalRead(PIR_PIN);

  if (motionState != lastState) {
    if (motionState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println(F("Motion detected!"));
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println(F("Motion ended."));
    }
    lastState = motionState;
  }

  delay(100);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Detekce pohybu s HC-SR501 a ESP32

Tento projekt detekuje pohyb pomocí PIR senzoru HC-SR501. Senzor je napájen z pinu 5V VIN a dělič napětí s odpory 1kΩ/2kΩ bezpečně propojuje výstup senzoru s 3.3V vstupem ESP32. Když je detekován pohyb, onboard LED se rozsvítí a oznámení se odešle do Serial Monitoru.

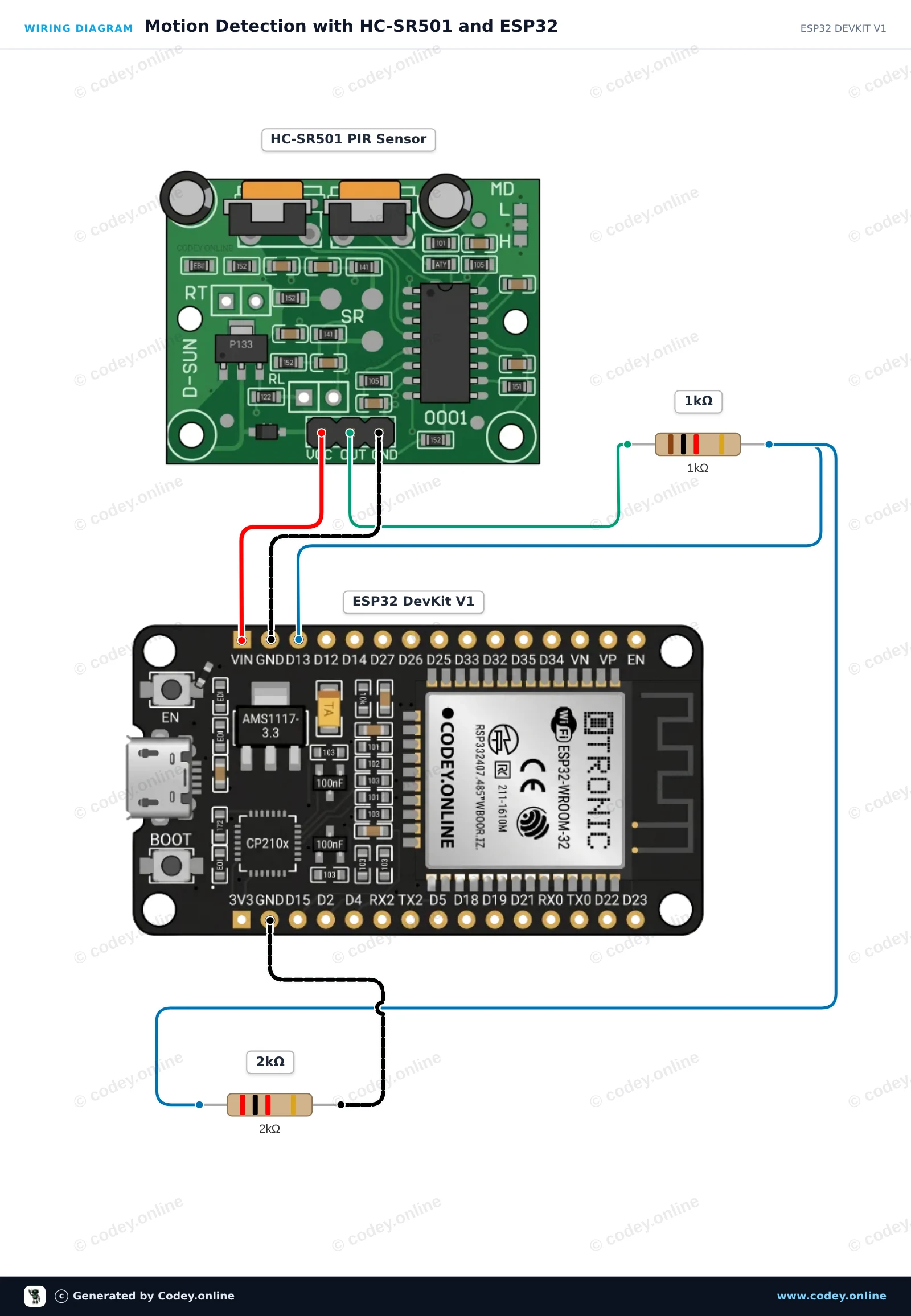

Schéma zapojení: PIR senzor HC-SR501 pohybový senzor na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

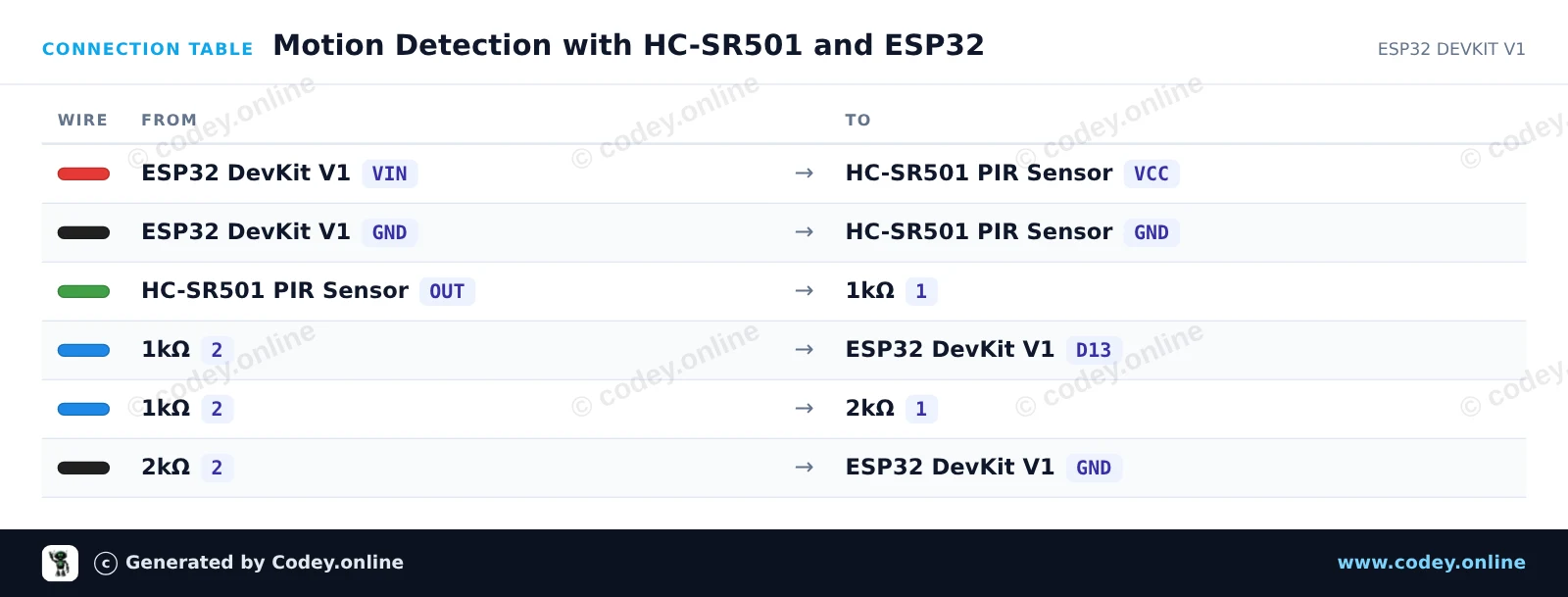

Tabulka zapojení: PIR senzor HC-SR501 pohybový senzor na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
Motion_Detection_with_HC_SR501_and_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Motion Detection with HC-SR501 and ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HC-SR501 PIR Motion Sensor
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HC-SR501 PIR Motion Sensor Demo
const int PIR_PIN = 13;      // Connected to HC-SR501 OUT via divider
const int LED_PIN = 2;       // Onboard LED

int lastState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(PIR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("HC-SR501 Sensor warming up (approx. 30-60s)...");
  delay(2000);
  Serial.println("Ready to detect motion.");
}

void loop() {
  int motion = digitalRead(PIR_PIN);

  if (motion != lastState) {
    if (motion == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println("Motion detected!");
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println("Motion ended.");
    }
    lastState = motion;
  }

  delay(50);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

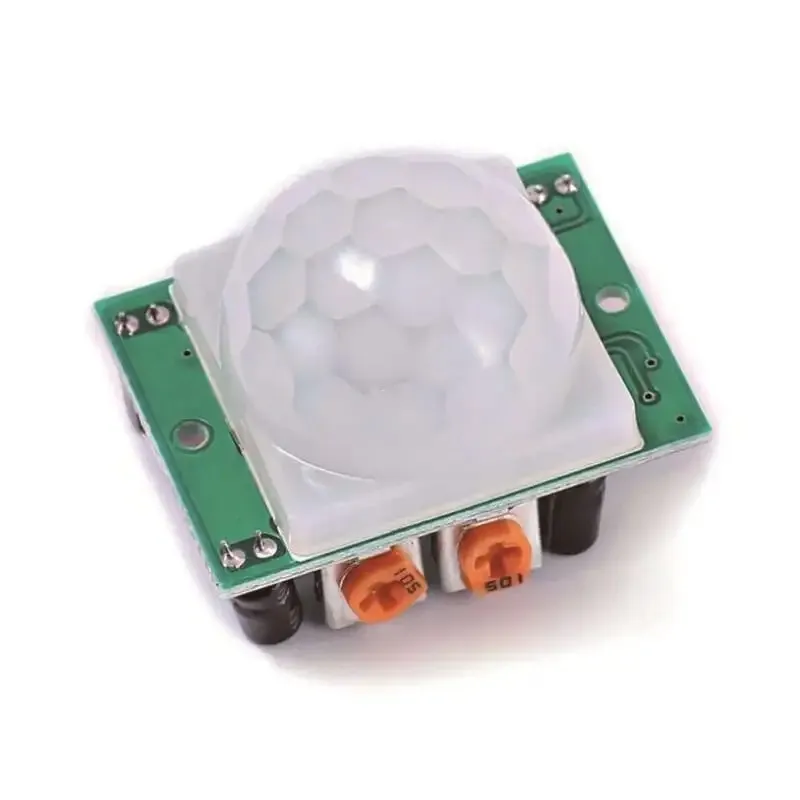

PIR senzor HC-SR501 pohybový senzor

HC-SR501 PIR pohybový senzor je infračervený pohybový senzor s následujícími specifikacemi:

– Detekční vzdálenost: 3-7m.
– Zpoždění: 5-200s
– Výstupní napětí: 3.3V
- Pracuje na: 4.5-20V
– Detekční úhel: <140°.

HC-SR501 PIR pohybový senzor infračervený PIR detekuje pohyb. Pokud je pohyb detekován, dává na výstupním pinu signál 3.3v, čas je nastavitelný pomocí potenciometru VR1. Detekční vzdálenost je nastavitelná od 3-7 metrů pomocí potenciometru VR2.



  • PIR senzor
  • Nastavitelný čas
  • Nastavitelná vzdálenost
  • Infračervená detekce
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Detekce pohybu – Vydá signál při pohybu.
  • Nastavitelná prodleva – Čas nastavitelný pomocí potenciometru VR1.
  • Nastavitelná vzdálenost – Detekční vzdálenost nastavitelná od 3 do 7 metrů.
  • Široký rozsah napájení – Funguje při 4,5–20 V.
  • 3,3V výstupní signál – Na výstupním pinu poskytuje 3,3 V.
Specifikace
Výstupní napětí3.3 V
Detekční vzdálenost3-7 m
Zpoždění5-200 s
