Senzorový modul pro detekci objektů pomocí světelného paprsku, vhodný pro koncové spínače 3D tiskárny.
SKU: OT3684 Číslo položky: NB080 EAN: 8720618827647 Umístění: H02.04
Alternativa
TCRT5000 Reflexní optický senzor
€ 0,55
Zobrazit tuto alternativu
FC-33 Senzorový modul světelné závory je senzor používaný k detekci přítomnosti objektů pomocí světelného paprsku. Senzor se skládá z vysílacího a přijímacího modulu, které jsou každý vybaveny LED a fototranzistorem.

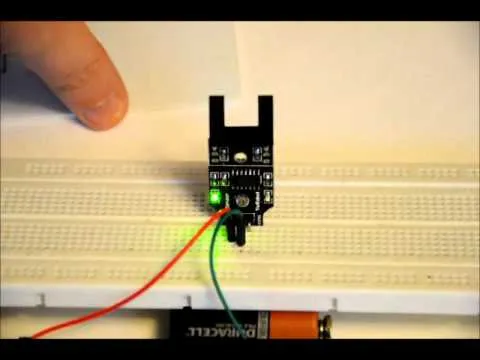

Vysílací modul vysílá světelný paprsek, zatímco přijímací modul detekuje světlo odražené od objektu. Když není přítomen žádný objekt, světelný paprsek je směrován přímo na přijímací modul a výstup zůstává neaktivní. Jakmile je však přítomen objekt a přeruší světelný paprsek, výstup senzoru se aktivuje.
Tento modul se například používá k měření rychlosti otáčení pomocí kotouče s drážkami. Ale také na 3D tiskárně jako koncový senzor.
Detekční část je široká 10mm.
Modul má 3 piny uvedené na modulu:
- VCC (3.3V až 5V)
- GND (zem/minus/ground)
- OUT (udává, zda je světelná závora otevřená nebo zavřená)
Spotřeba proudu: cca 15mA
| Šířka | 10 mm |
|---|---|
| Vstupní napětí | 3.3V až 5V |
| Spotřeba proudu | cca 15mA |
Funguje dobře.

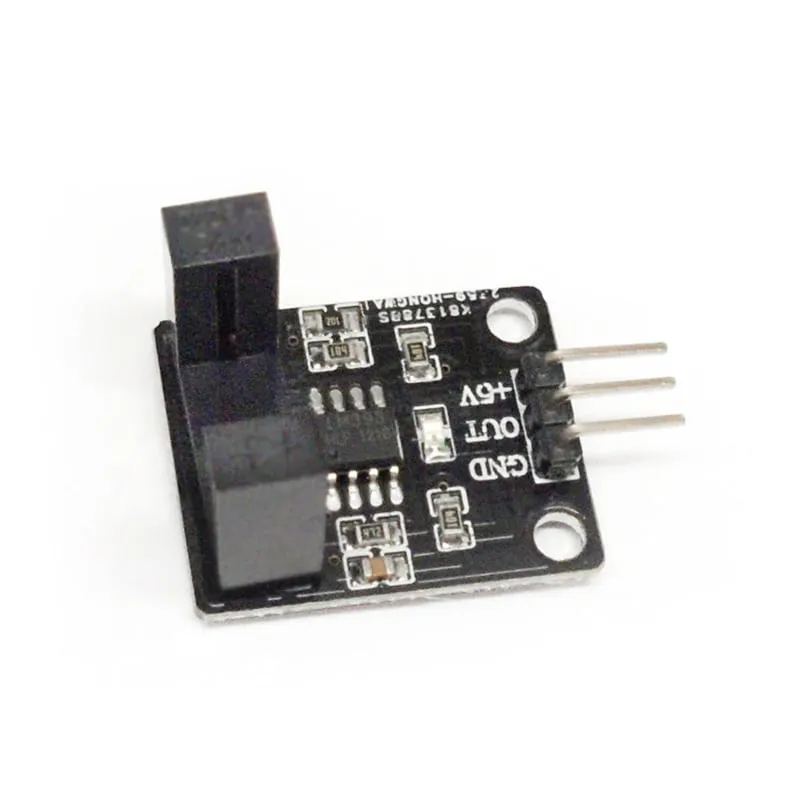

Senzorový modul světelné závory - 10mm
