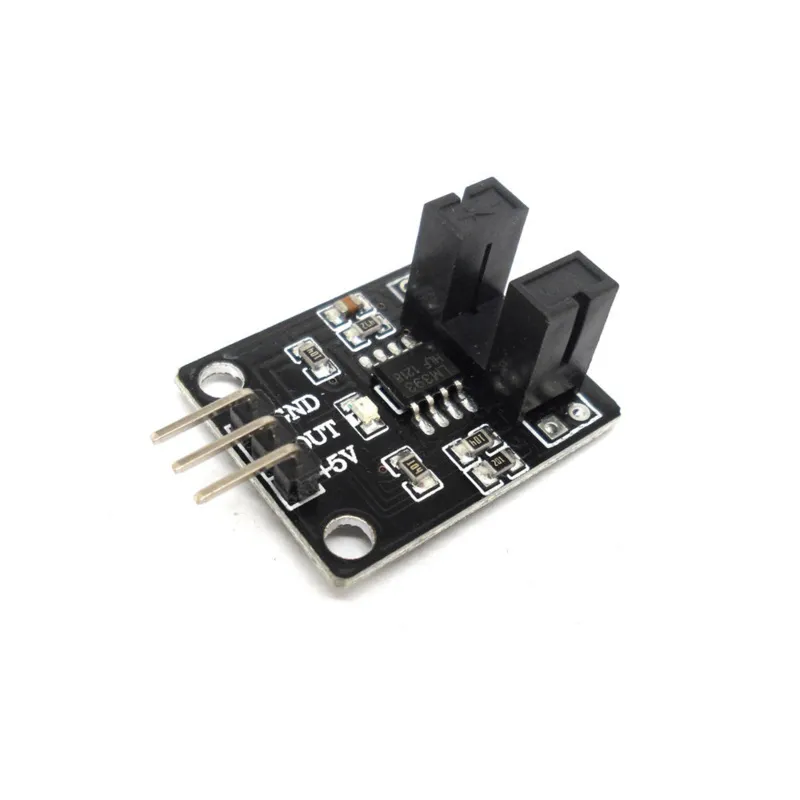

Infračervený čítačový senzorový modul - 5mm

Infračervený čítačový senzorový modul se používá k počítání nebo detekci objektů, které procházejí U-tvarovanými (5MM) detekčními sloupky.

BALENÍ OBSAHUJE:
Infračervený čítačový senzorový modul


HLAVNÍ VLASTNOSTI INFRAČERVENÉHO ČÍTAČOVÉHO SENZOROVÉHO MODULU:
Pár IR vysílač/přijímač
Komparátorový obvod LM393 pro čistou detekci
LED indikátor detekce:
Kompatibilní s 3.3 a 5V

Modul má pár IR vysílače a přijímače, které jsou proti sobě v U-tvarovaném pouzdře. Objekt, který prochází mezi těmito sloupky, přeruší IR paprsek.

Tyto moduly se obvykle používají k počítání něčeho při průchodu mezi sloupky. Může jít o ozubená kola na kole při počítání otáček nebo RPM, nebo o něco jako pelety padající žlabem, pokud je součástí podavače pro peletová kamna nebo králíka. Další použití je jako optický koncový spínač nebo k detekci, kdy je něco otevřené nebo zavřené, pokud tím objekt vstupuje do paprsku nebo z něj vystupuje.

Výstup senzoru je obvykle NÍZKÝ a červená LED na modulu bude normálně svítit. Pokud je IR paprsek mezi sloupky přerušen, výstup se stane VYSOKÝ a LED zhasne.

Připojení modulu
Modul má 3pinový header pro připojení.

1 x 3 header

GND – Zem
OUT – Výstup, normálně NÍZKÝ. Stane se VYSOKÝ, když je IR paprsek přerušen
VCC – 3.3 – 5V
Modul má dva montážní otvory.


Ačkoli je tento modul funkčně podobný levnějším Light Block Sensor Modules, Infrared Counting Sensor Module má mnohem vyšší a širší detekční sloupky a komparátorový obvod LM393, který jej činí robustnějším a flexibilnějším v aplikacích, kde může být použit.

Rozměr: 32 mm X 11 mm X 20 mm;





  • Detekce objektů
  • Komparátor LM393
  • 3pinový header
  • Kompatibilní s 3.3-5V

Proč si vybrat tento produkt?

  • Počítá objekty – Detekuje objekty pohybující se mezi stojkami.
  • Čistá detekce – Komparátorový obvod LM393 pro čistší detekci.
  • Kompatibilní s 3,3 V – Funguje s 3,3 i 5 V.
  • 3pinové připojení – Pro snadné zapojení.
  • LED indikátor – Vizuálně zobrazuje detekci.
Specifikace
Rozměry32 x 11 x 20 mm
Připojení3pinový header
Vhodné propočítání objektů

V balení

  • Infračervený senzorový modul pro počítání
