Schéma zapojení a ukázkový kód

Takto připojíš Infračervený modul pro vyhýbání se překážkám HW-201 k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

IR detekce překážek s HW-201

Tento projekt používá infračervený senzor HW-201 pro vyhýbání se překážkám k detekci blízkých objektů. Když se překážka dostane do dosahu, digitální výstup senzoru přejde na LOW, čímž se rozsvítí vestavěná LED Arduino a do Serial Monitoru se vypíšou upozornění na detekci. Nastavením onboard potenciometru na modulu senzoru zkalibrujte detekční vzdálenost.

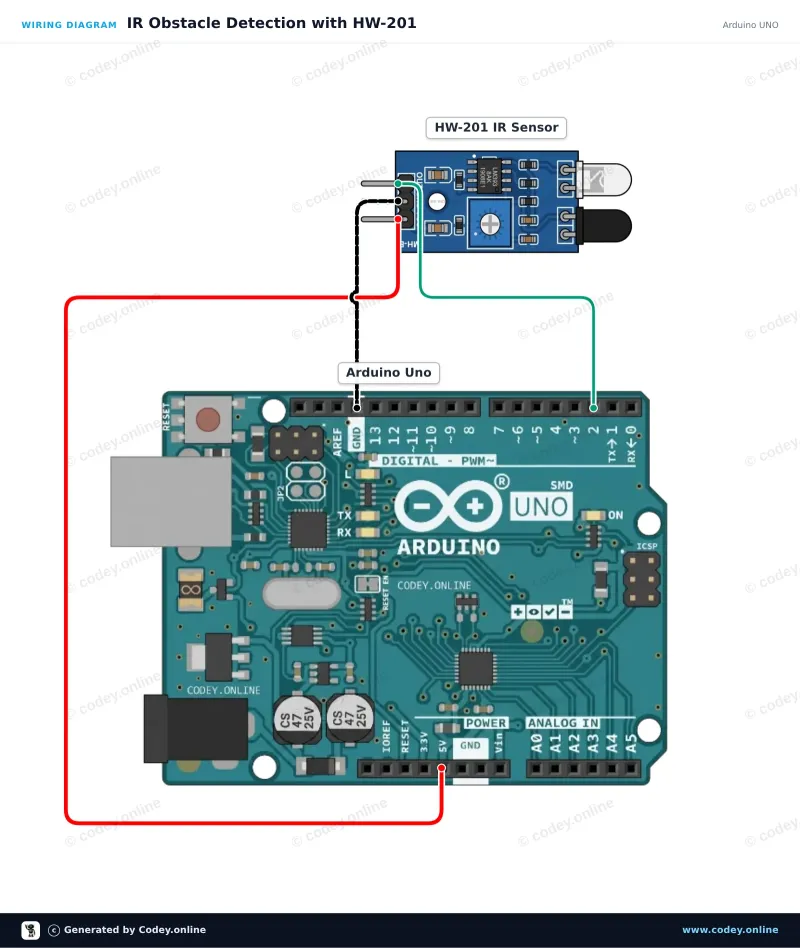

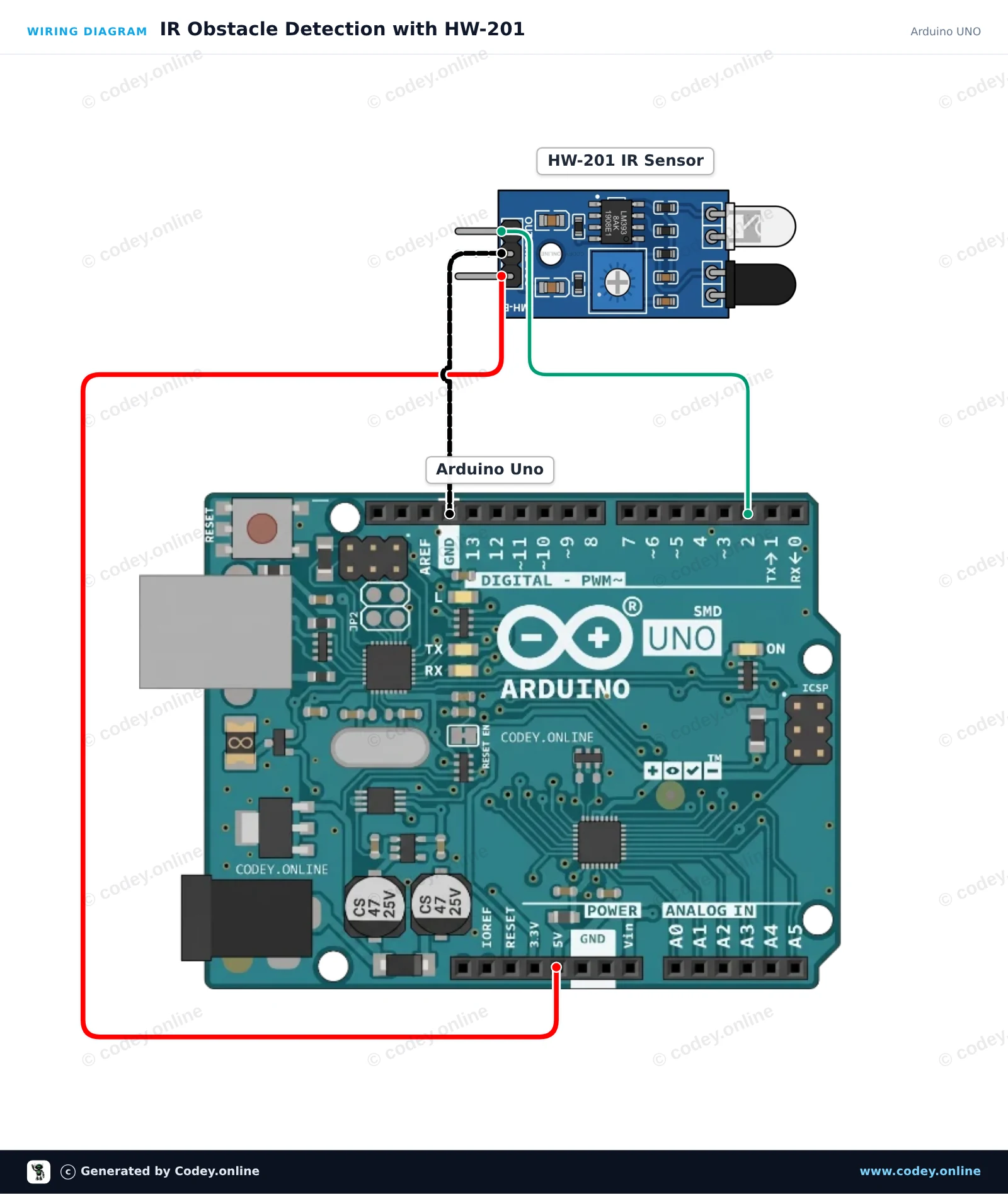

Schéma zapojení: Infračervený modul pro vyhýbání se překážkám HW-201 na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

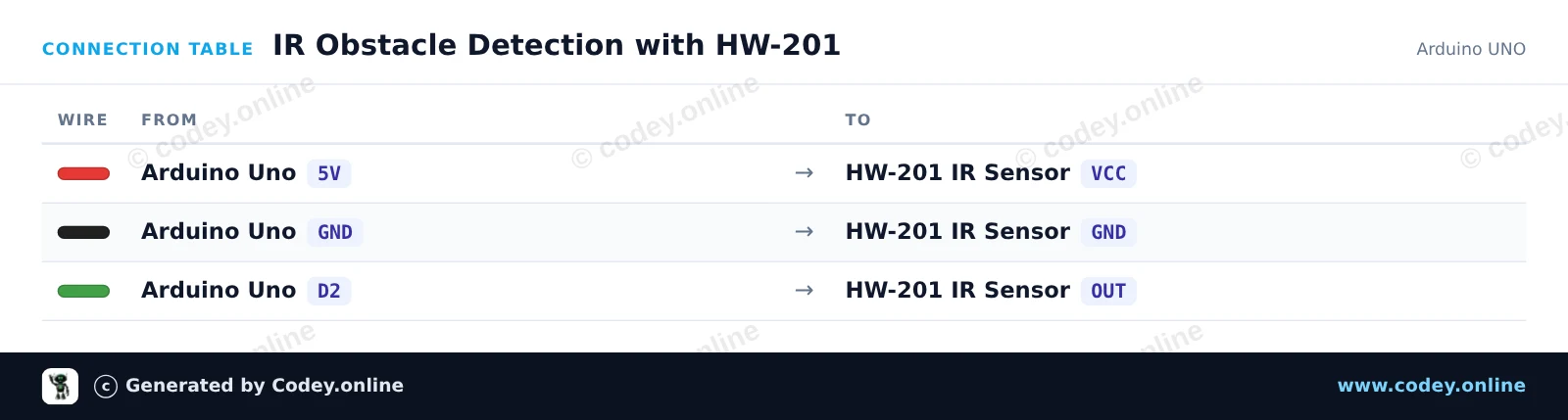

Tabulka zapojení: Infračervený modul pro vyhýbání se překážkám HW-201 na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
IR_Obstacle_Detection_with_HW_201.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with HW-201
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int sensorPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("HW-201 IR Obstacle Sensor Demo"));
  Serial.println(F("Ready: Move an object in front of the sensor."));
}

void loop() {
  // The HW-201 sensor outputs LOW when an obstacle is detected
  int sensorState = digitalRead(sensorPin);

  if (sensorState == LOW) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Obstacle Detected!"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Clear (no obstacle)"));
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

IR detekce překážek s ESP32

Tento projekt čte digitální výstup modulu HW-201 Infrared Obstacle Avoidance Module. Když je v dosahu detekován objekt, výstup senzoru přejde na LOW, rozsvítí vestavěnou LED diodu ESP32 a vypíše upozornění do Serial Monitor. Detekční vzdálenost můžete nastavit potenciometrem na modulu.

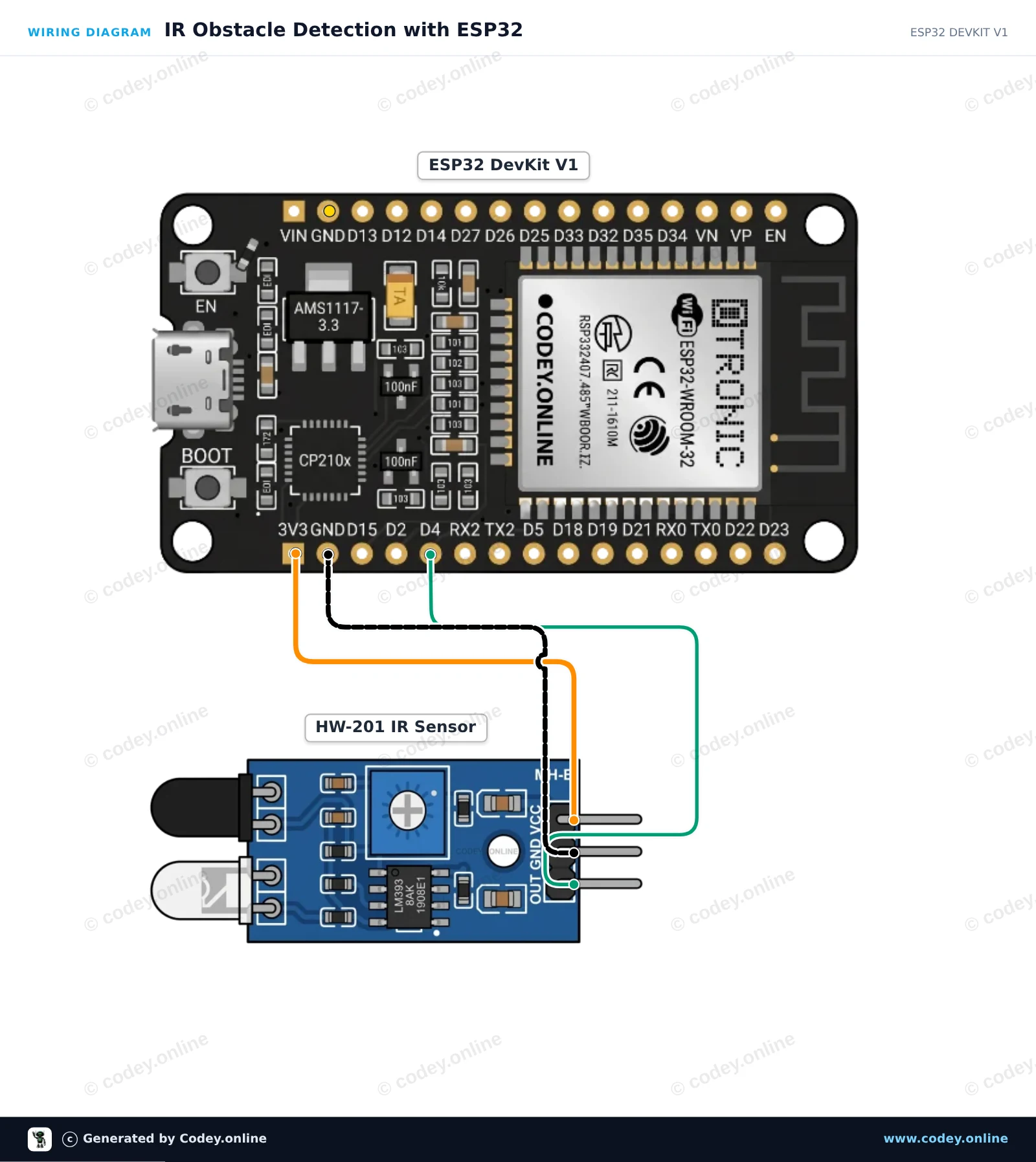

Schéma zapojení: Infračervený modul pro vyhýbání se překážkám HW-201 na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

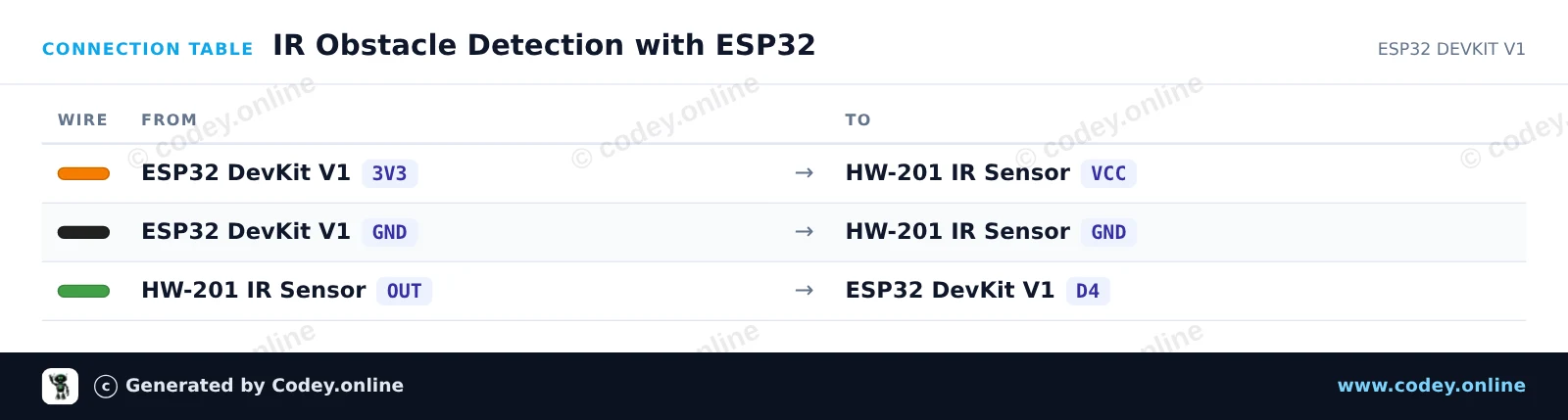

Tabulka zapojení: Infračervený modul pro vyhýbání se překážkám HW-201 na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
IR_Obstacle_Detection_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HW-201 IR Obstacle Sensor with ESP32
const int SENSOR_PIN = 4;   // Connected to OUT pin of HW-201
const int LED_PIN = 2;      // Onboard LED

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("HW-201 Obstacle Sensor Ready");
}

void loop() {
  // The HW-201 output is active-LOW (LOW when an obstacle is detected)
  int sensorState = digitalRead(SENSOR_PIN);

  if (sensorState == LOW) {
    digitalWrite(LED_PIN, HIGH);
    Serial.println("Obstacle detected!");
  } else {
    digitalWrite(LED_PIN, LOW);
    Serial.println("Path clear");
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Infračervený modul pro vyhýbání se překážkám HW-201

Infračervený modul pro vyhýbání se překážkám.

Vydává signál 5V, když nejsou žádné překážky, a signál 0V, když je překážka, a rozsvítí se zelená LED. Vzdálenost lze nastavit pomocí potenciometru. Pracuje s 3.3V a 5V, má červenou napájecí LED.

Snímá vzdálenost k překážkám na vzdálenost 2-30cm a 35 stupňů pomocí infračervených signálů. Obsahuje infračervený vysílač a přijímač.

Rozměry
Délka: 4,5cm
Šířka: 1,4cm
Výška: 0,9cm

  • Detekce překážek
  • Nastavitelná vzdálenost
  • Zelená LED
  • Červená napájecí LED

Proč si vybrat tento produkt?

  • Nastavitelná vzdálenost – Vzdálenost lze upravit pomocí potenciometru.
  • Dva signály – Podle překážky dává 5V nebo 0V.
  • Pracuje na 3,3V a 5V – Vhodné pro aplikace na 3,3V i 5V.
  • LED indikace – Zelená a červená LED ukazují stav.
  • Detekuje blízko – Čte překážky na vzdálenost 2–30 cm.
Specifikace
Šířka1,4 cm
Provozní napětí3,3V
Délka4,5 cm
Výška0,9 cm
Úhel35 stupňů
Měřicí vzdálenost2-30 cm
