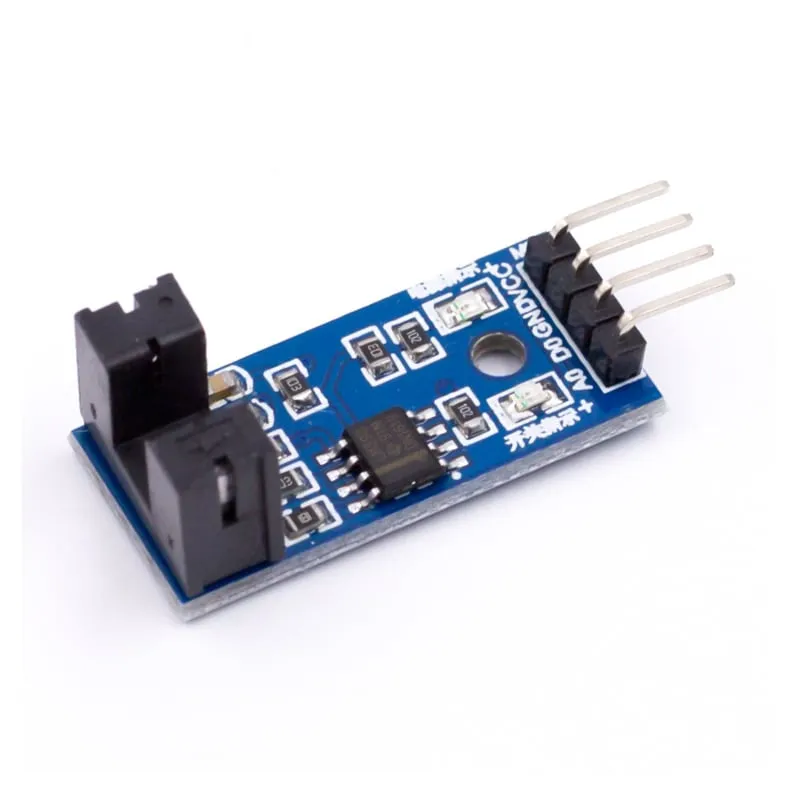

Optický modul snímače rychlosti

Hlavním účelem tohoto modulu je kontrolovat rychlost motoru.

Široce používaný při detekci rychlosti motoru, počítání impulsů, omezení polohy atd.

Lze použít s mikrokontrolérem, jako je Arduino, pro detekci rychlosti motoru, počítání impulsů, omezení polohy atd. V zásadě každý rychloměr jednoduše měří rychlost, s jakou se událost vyskytuje.

Obvykle se to provádí počítáním událostí za určité časové období (integrační interval) a poté jednoduchým vydělením počtu událostí časem, aby se získala rychlost.

Toto je snadno použitelný modul. Fyzické přerušení vizuální dráhy optického senzoru pomocí kola se štěrbinami nebo podobného mechanismu (optický senzor se obvykle skládá ze světelné diody, která zajišťuje osvětlení, a fototranzistoru, který snímá přítomnost nebo nepřítomnost tohoto osvětlení).

Optický senzor použitý zde se skládá z infračervené světlo vyzařující diody a fototranzistoru. To zabraňuje rušení bludnými externími zdroji světla a díky sladění obou komponent pro konkrétní frekvenční záření jsou stále imunní vůči nežádoucímu rušení.

Rozhraní výstupu DO lze přímo připojit k IO portu mikrokontroléru, pokud je zde senzor detekce blokování, například může detekovat rychlost motorového enkodéru.

Moduly DO lze připojit k relé, koncovému spínači a dalším funkcím, lze s nimi také sestavit alarm s aktivním bzučákovým modulem.

Vybaveno:

Optický vazební senzor, šířka 5 mm;

Kontrolka stavu výstupu:

Pokud je výstup vysoký, světla jsou vypnutá. Pokud je výstup na nízké úrovni, zapnuto. (Pokud je zakrytý, bude produkovat vysokou úroveň; jinak bude vydávat nízkou úroveň)
Vybaveno pevným montážním otvorem, snadná instalace!
Používá širokonapěťový komparátor LM393
Specifikace:

Provozní napětí (VDC): 3,3 až 5

Komparátor: LM393

Výstup: Digitální spínací výstup (0 a 1)

Délka (mm): 32

Šířka (mm): 14

Výška (mm): 13

Hmotnost (g): 2


Specifikace zapojení:

VCC Připojte kladné napájení 3.3 5 v
GND Připojte záporný pól napájení
DO TTL spínací signálový výstup:
AO Tento modul nefunguje
Balení obsahuje:
1 x modul snímače rychlosti

  • Optický senzor
  • IR vysílač
  • komparátor LM393
  • výstup DO

Proč si vybrat tento produkt?

  • Měření rychlosti motoru – Vhodné pro detekci rychlosti motoru.
  • Počítání impulsů – Lze použít pro počítání impulsů.
  • Detekce koncové polohy – Lze také využít pro detekci koncové polohy.
  • Snadné připojení – Výstup DO přímo na IO port.
  • Snadná instalace – Vybaveno pevným montážním otvorem.
Specifikace
Rozměry32 × 14 × 13 mm
Šířka14mm
Provozní napětí3,3 až 5 VDC
Hmotnost2 g
Délka32 mm
Výška13 mm
KomparátorLM393
VýstupDigitální spínací výstup (0 a 1)

V balení

  • modul snímače rychlosti
