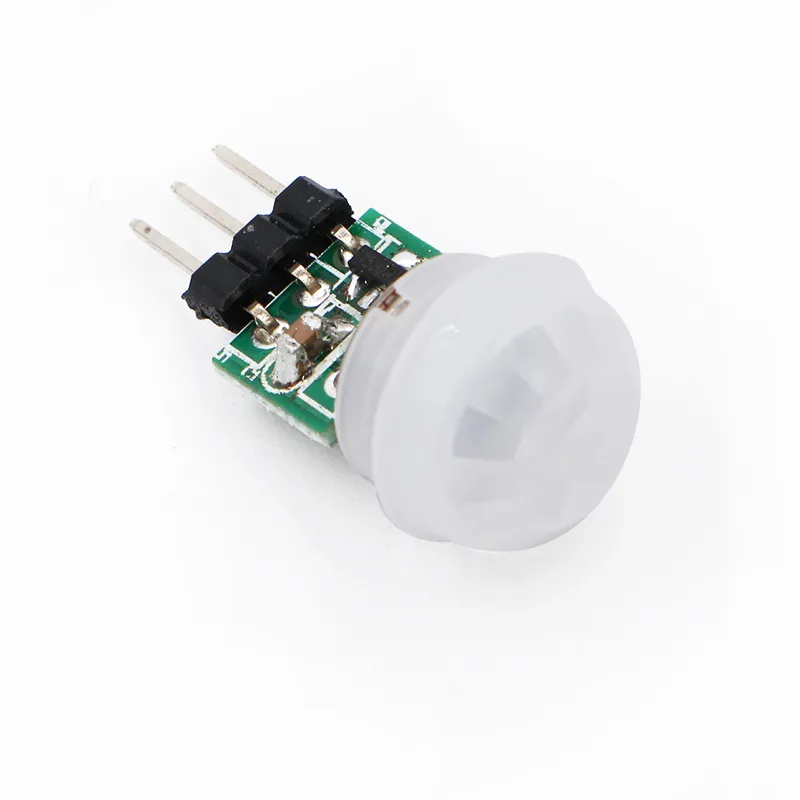

Kompaktní PIR pohybový senzor pro jednoduchou detekci v malých projektech.
SKU: OT2047-B81 Číslo položky: NB111 EAN: 4765791479546 Umístění: B08.01
Alternativa
PIR senzor HC-SR501 pohybový senzor
€ 2,00
Zobrazit tuto alternativu
Takto připojíš Mini PIR pyroelektrický infračervený pohybový senzor k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

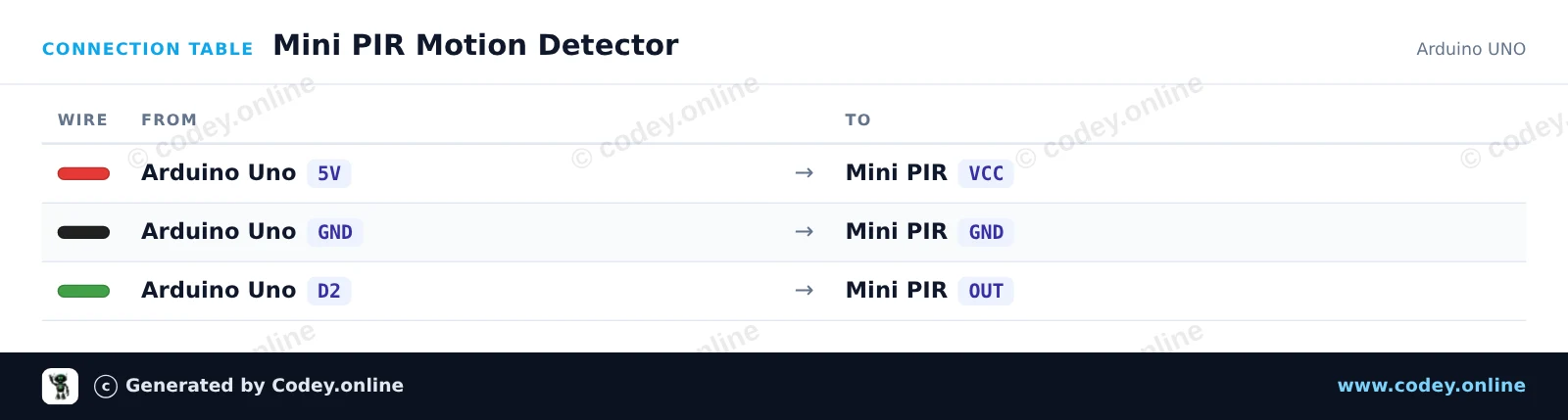

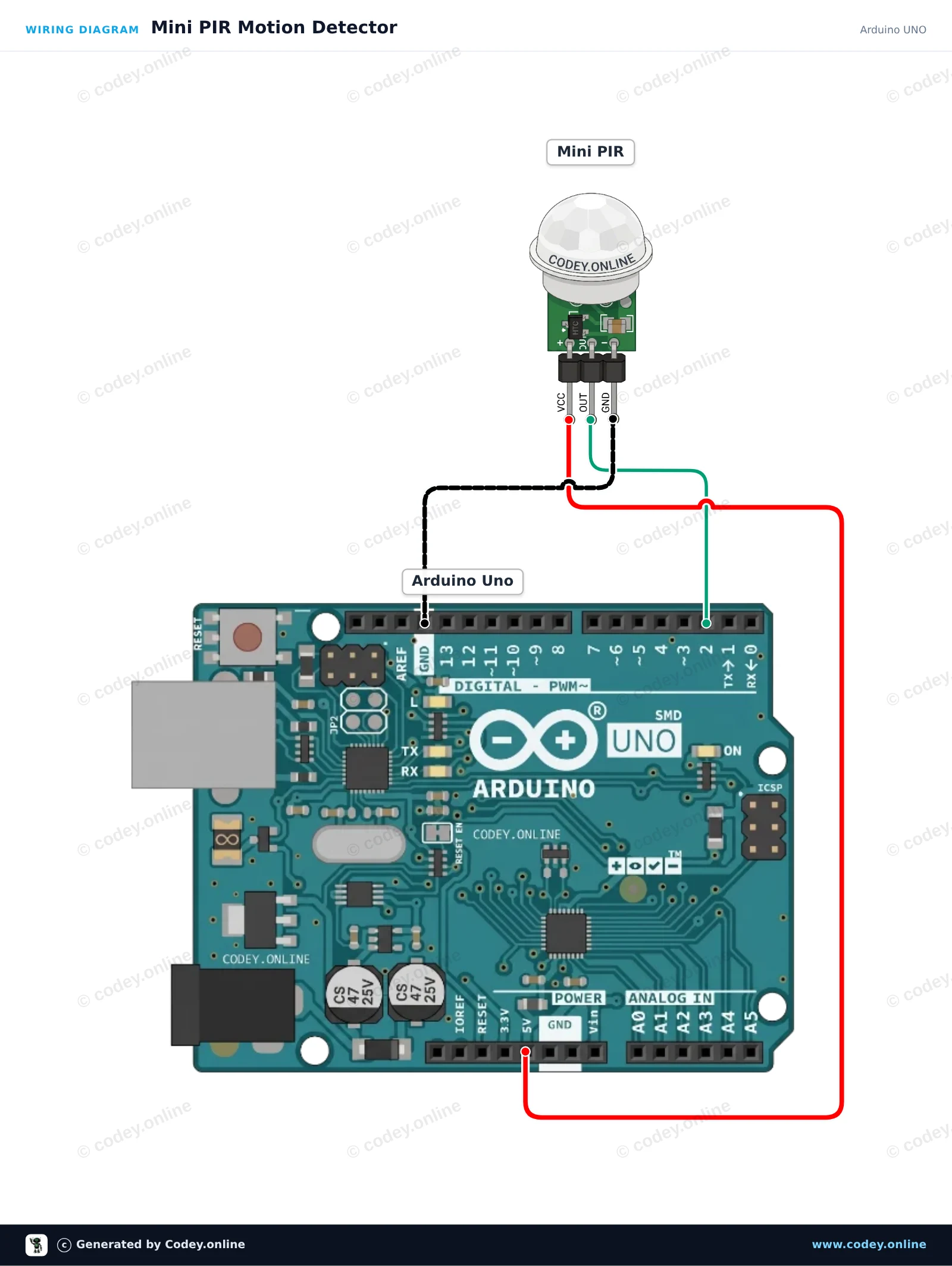

Tento projekt detekuje pohyb pomocí Mini PIR senzoru a spíná vestavěnou LED na Arduino. Když je pohyb detekován, LED se rozsvítí a v Serial Monitoru se zobrazí upozornění. Po zapnutí nechte senzoru krátkou dobu na zahřátí, aby se stabilizoval.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Mini PIR Motion Detector
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Mini PIR
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin definitions
const int pirPin = 2;
const int ledPin = 13;
void setup() {
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(115200);
Serial.println(F("Mini PIR Sensor Initializing..."));
Serial.println(F("Waiting 5 seconds for sensor to settle..."));
delay(5000);
Serial.println(F("Ready! Monitoring for motion..."));
}
void loop() {
int motionDetected = digitalRead(pirPin);
if (motionDetected == HIGH) {
digitalWrite(ledPin, HIGH);
Serial.println(F("Motion detected!"));
} else {
digitalWrite(ledPin, LOW);
Serial.println(F("Scanning... No motion."));
}
delay(300);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

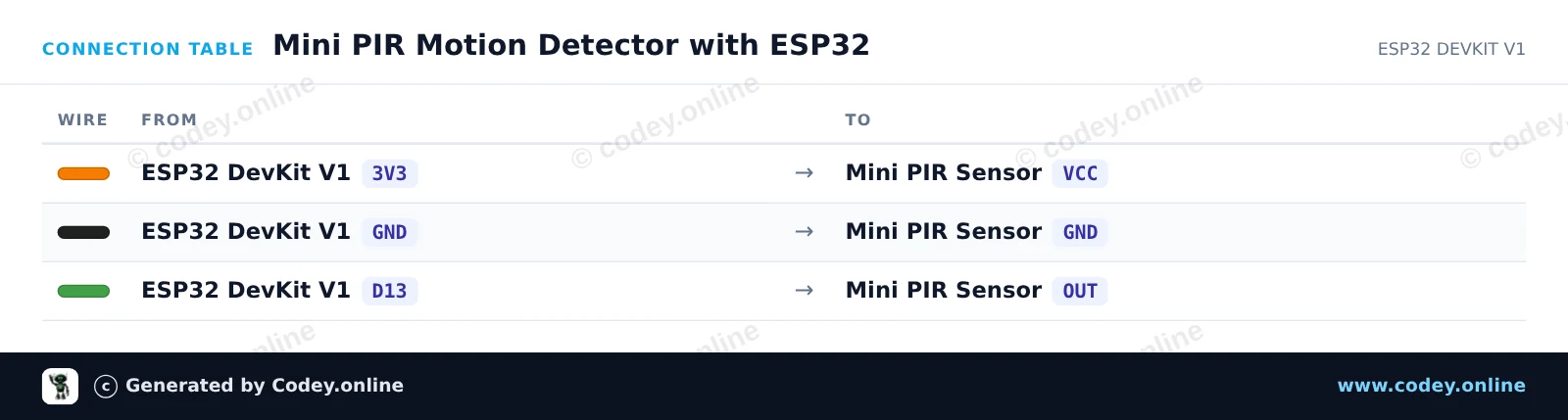

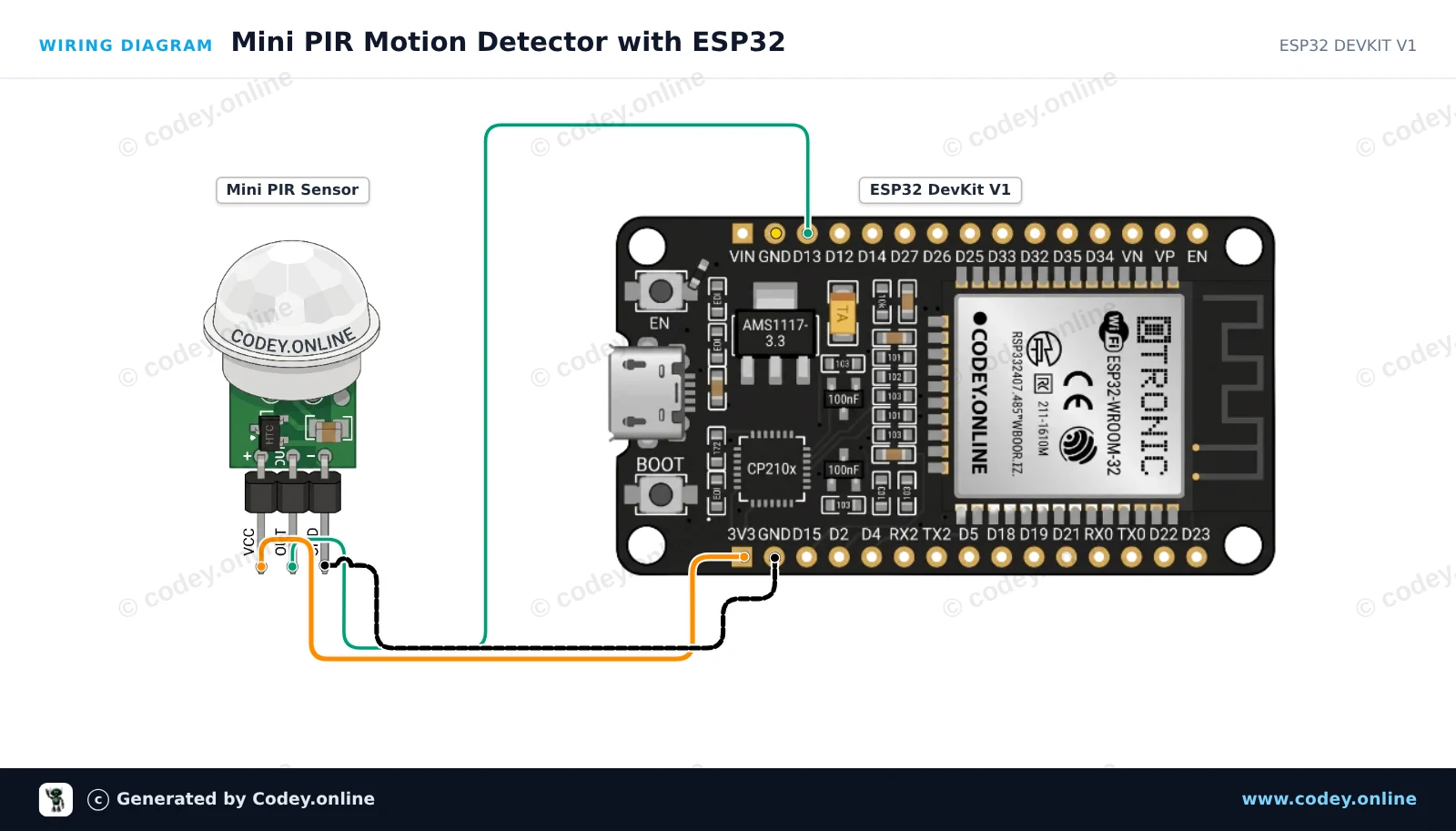

Tento projekt detekuje lidský pohyb pomocí Mini PIR snímače pohybu. Když je pohyb detekován, ESP32 rozsvítí onboard LED (GPIO 2) a zapíše zprávu do Serial Monitor. Napájení snímače pomocí 3.3V zajišťuje bezpečné úrovně signálu pro vstup ESP32.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Mini PIR Motion Detector with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Mini PIR
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Mini PIR Motion Detection with ESP32
const int PIR_PIN = 13; // Connected to Mini PIR OUT
const int LED_PIN = 2; // ESP32 onboard LED
int lastState = LOW;
void setup() {
Serial.begin(115200);
pinMode(PIR_PIN, INPUT);
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
Serial.println("PIR Sensor Initializing... Please wait 10-30s for sensor warm-up.");
}
void loop() {
int currentState = digitalRead(PIR_PIN);
if (currentState != lastState) {
lastState = currentState;
if (currentState == HIGH) {
digitalWrite(LED_PIN, HIGH);
Serial.println("Motion detected!");
} else {
digitalWrite(LED_PIN, LOW);
Serial.println("Motion ended.");
}
}
delay(50);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

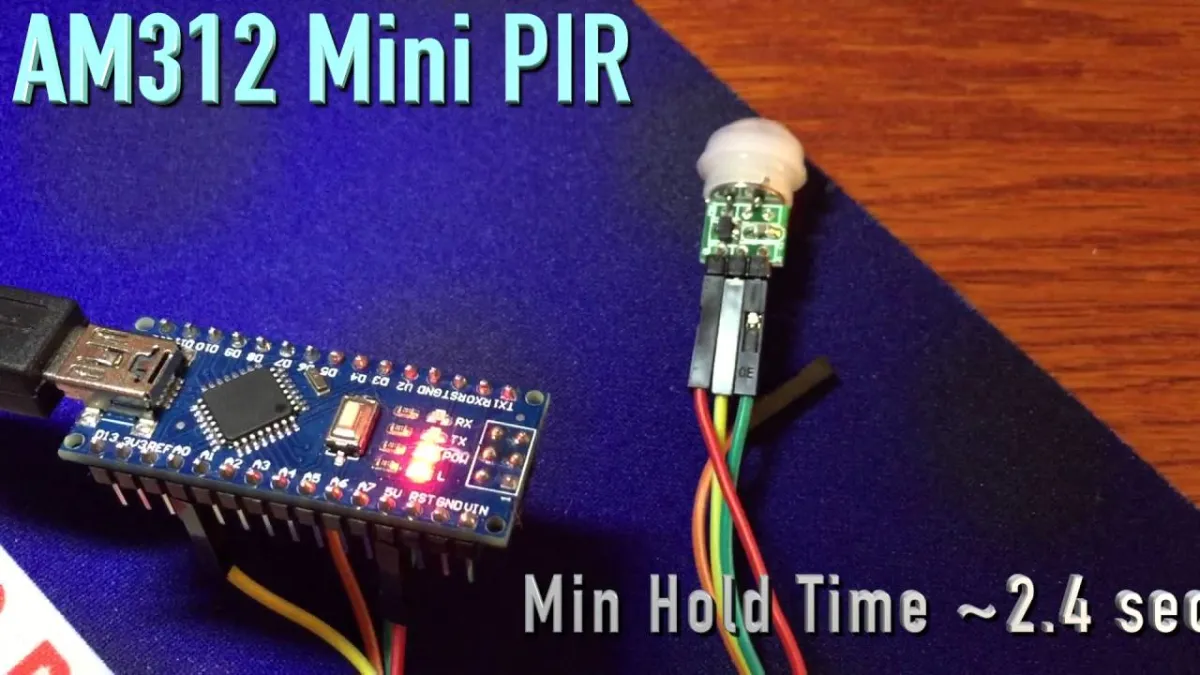

Menší bratříček běžného PIR senzoru, hlava má průměr pouhých 1,1cm
Piny:
- Vin (označeno "+" a/nebo "U1")
- Out (prostřední pin)
- GND/ground/min (označeno "-" a/nebo "C1")
Rozměry
Délka: 2,8cm
Šířka: 1,4cm
Výška: 1,4cm
| Šířka | 1,4 cm |
|---|---|
| Provozní teplota | -20°C - +60°C |
| Vstupní napětí | DC 2.7-12V |
| Výstupní napětí | Vysoká 3.3 V / Nízká 0V |
| Délka | 2,8 cm |
| Průměr | 1,1 cm |
| Výška | 1,4cm |
| Rozměry PCB | 10mm*8mm |
| Klidový proud | <100uA |
| Detekční vzdálenost | 3 m |
| Doba zpoždění | cca 2 sekundy (± 30% odchylka) |
| Celkový rozměr | 12mm*27mm |
| Úhel senzoru | <100° |
| Typ čočky | Malý |
Stožár je velmi slabý, dva metry
Super.......
Funguje dobře, ale někdy detekuje neexistující pohyb
Funguje dobře. Průměrná detekční zóna, proto je to dobré na malý projekt, ale méně vhodné pro skutečné řešení.
