Schéma zapojení a ukázkový kód

Takto připojíš LD2410C 24GHz modul senzoru lidské přítomnosti k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Detekce lidské přítomnosti s LD2410C

Tento projekt detekuje lidskou přítomnost pomocí digitálního výstupního pinu radarového senzoru LD2410C 24GHz mmWave. Když je zjištěn pohyb nebo nehybná přítomnost, rozsvítí se vestavěná LED a stav se zobrazí v Serial Monitoru.

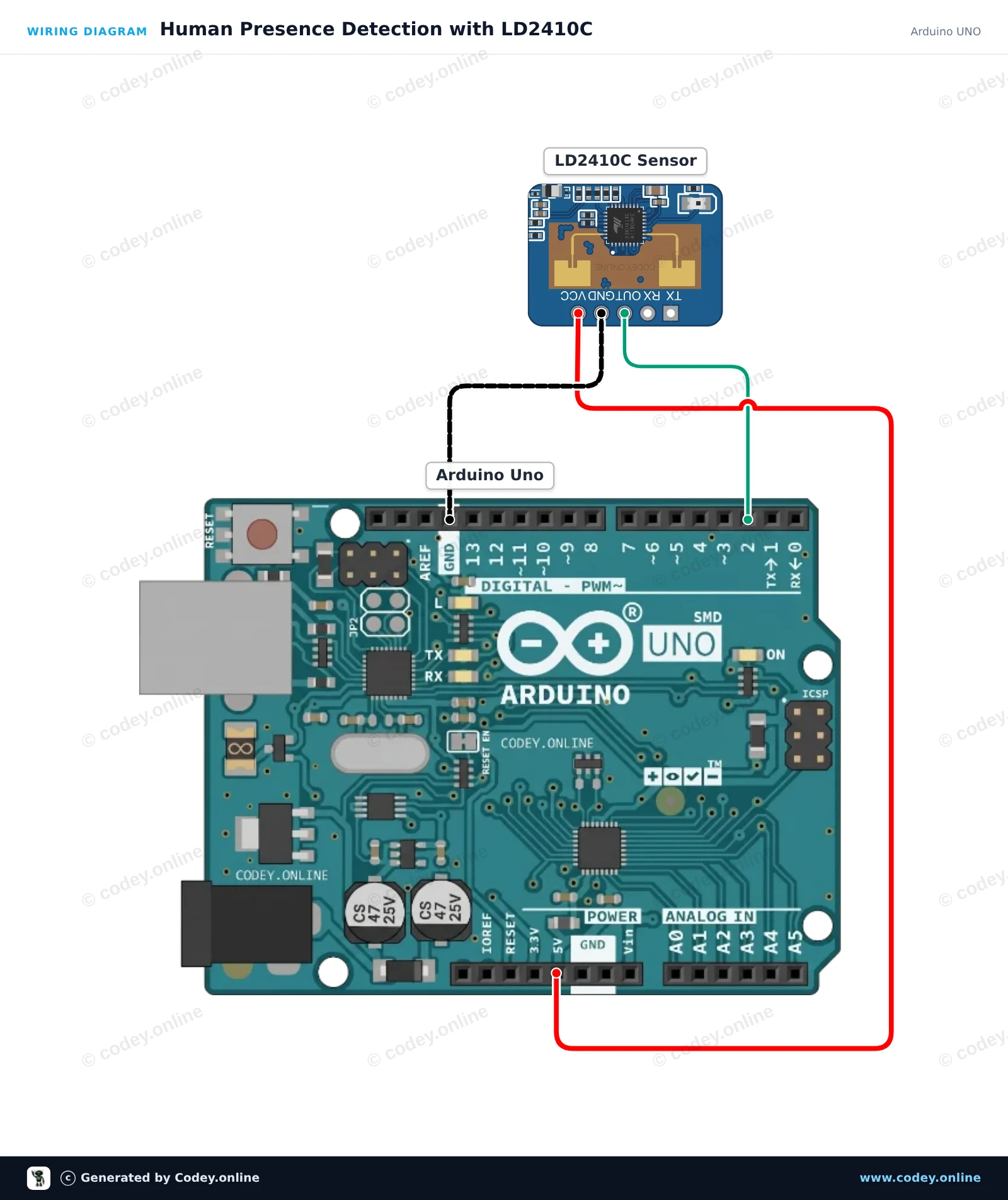

Schéma zapojení: LD2410C 24GHz modul senzoru lidské přítomnosti na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

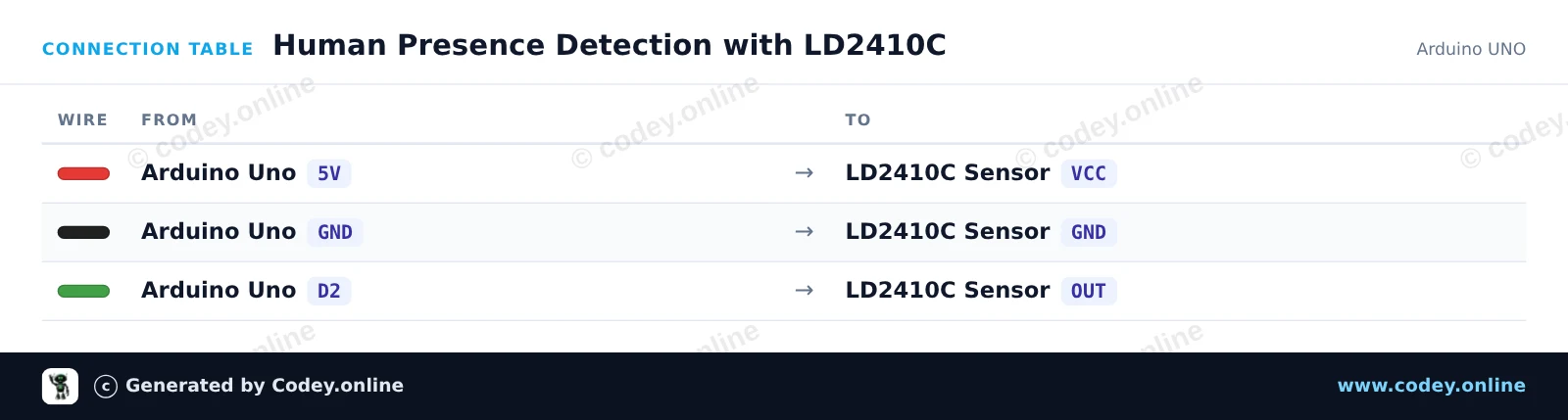

Tabulka zapojení: LD2410C 24GHz modul senzoru lidské přítomnosti na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
Human_Presence_Detection_with_LD2410C.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Human Presence Detection with LD2410C
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Human Presence Sensor LD2410C
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LD2410C Human Presence Detection Example
// Reads the OUT pin to detect human presence

const int PRESENCE_PIN = 2;
const int LED_PIN = 13;

int lastState = -1;

void setup() {
  pinMode(PRESENCE_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("LD2410C Presence Sensor Ready"));
}

void loop() {
  int currentState = digitalRead(PRESENCE_PIN);

  // Update on state change
  if (currentState != lastState) {
    lastState = currentState;

    if (currentState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println(F("Target detected: Presence confirmed!"));
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println(F("No target detected."));
    }
  }

  delay(50);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Detekce lidské přítomnosti LD2410C

Tento obvod čte mmWave radarová data v reálném čase ze senzoru LD2410C přes UART pomocí ESP32 Serial2. Dělič napětí z rezistorů (1kΩ / 2kΩ) bezpečně sníží 5V TX výstup senzoru na 3.3V pro pin RX2 na ESP32. Přítomnost, nepohyblivé cíle a pohybující se cíle jsou hlášeny přes Serial Monitor.

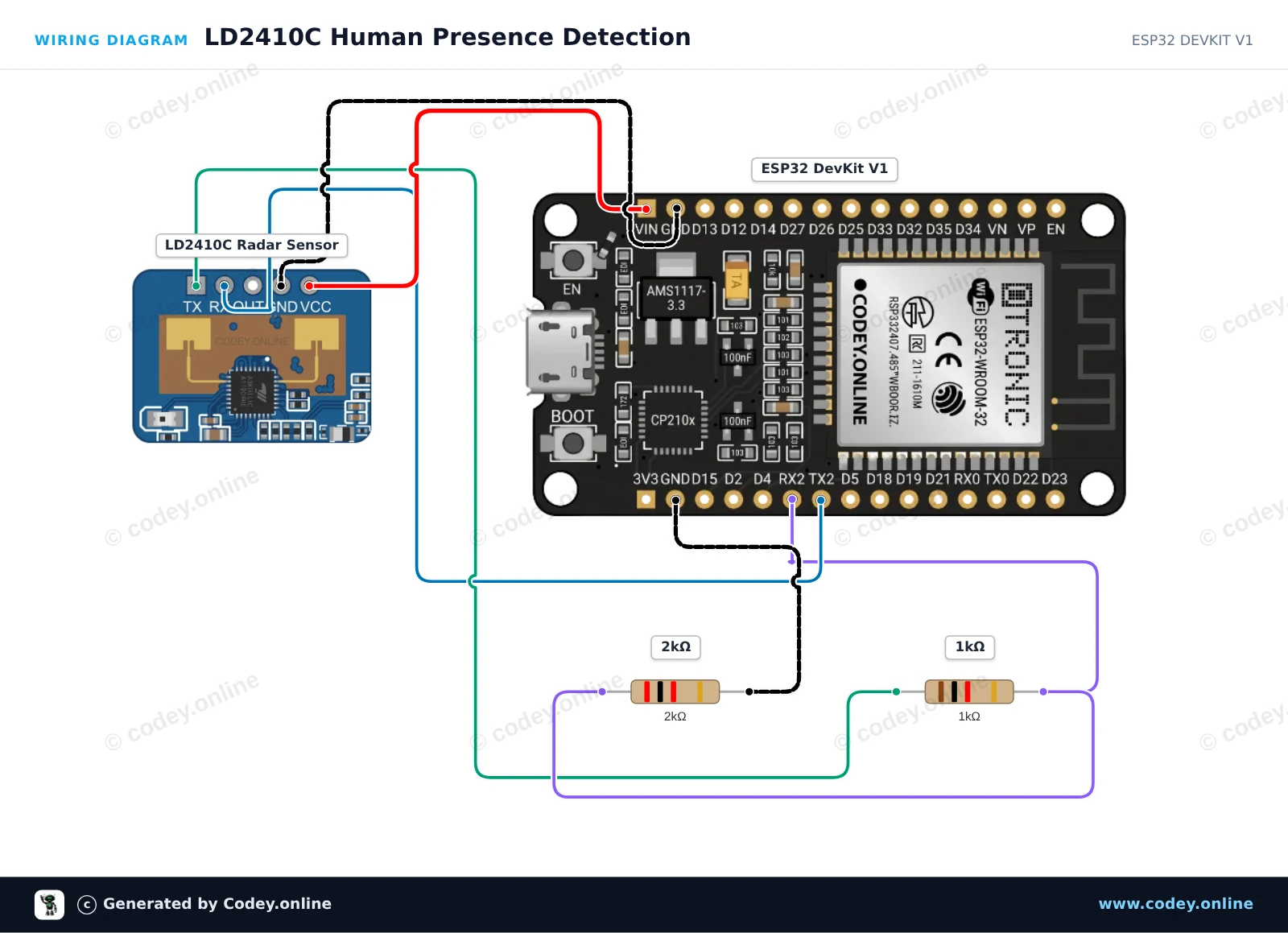

Schéma zapojení: LD2410C 24GHz modul senzoru lidské přítomnosti na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

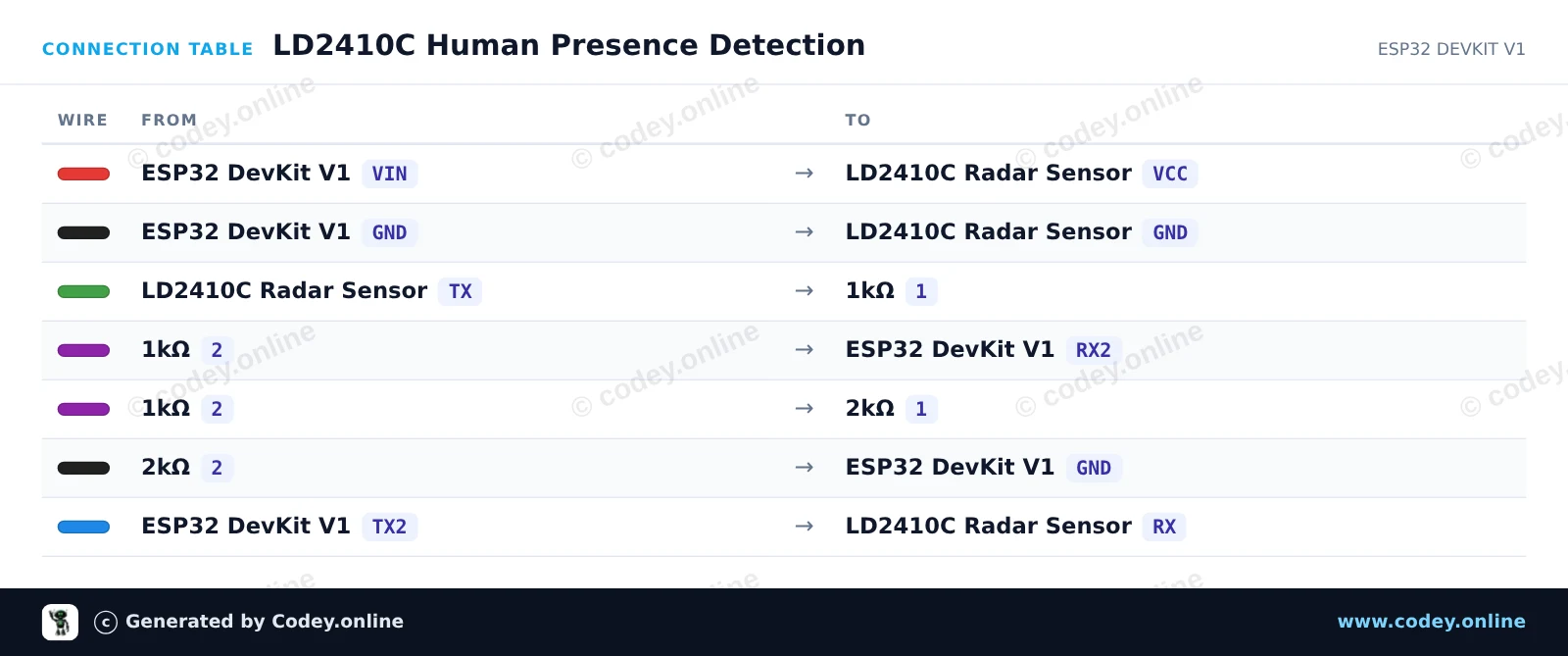

Tabulka zapojení: LD2410C 24GHz modul senzoru lidské přítomnosti na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
LD2410C_Human_Presence_Detection.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LD2410C Human Presence Detection
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Human Presence Sensor LD2410C
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <ld2410.h>

ld2410 radar;
uint32_t lastPrint = 0;

void setup() {
  Serial.begin(115200);
  // LD2410C default baud rate is 256000 on Serial2 (RX: 16, TX: 17)
  Serial2.begin(256000, SERIAL_8N1, 16, 17);

  Serial.println("Connecting to LD2410C sensor...");
  if (radar.begin(Serial2)) {
    Serial.println("LD2410C sensor initialized successfully!");
  } else {
    Serial.println("Sensor initialization failed. Check wiring and power.");
  }
}

void loop() {
  radar.read();

  if (radar.isConnected() && (millis() - lastPrint > 500)) {
    lastPrint = millis();

    if (radar.presenceDetected()) {
      Serial.print("Presence: DETECTED | ");
      if (radar.movingTargetDetected()) {
        Serial.print("Moving Target: ");
        Serial.print(radar.movingTargetDistance());
        Serial.print(" cm | ");
      }
      if (radar.stationaryTargetDetected()) {
        Serial.print("Stationary Target: ");
        Serial.print(radar.stationaryTargetDistance());
        Serial.print(" cm");
      }
      Serial.println();
    } else {
      Serial.println("Presence: None");
    }
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

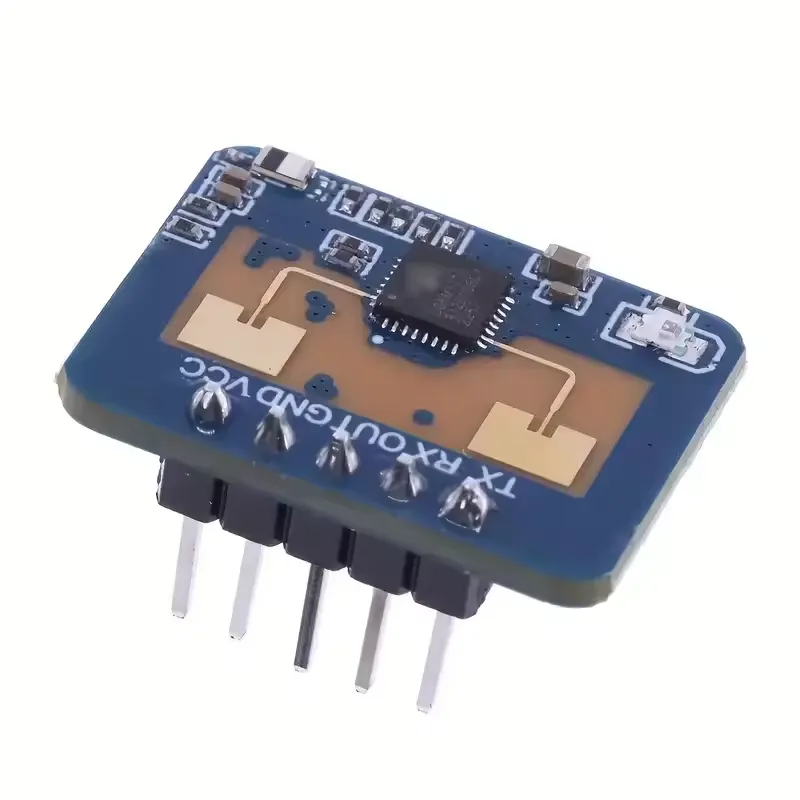

LD2410C 24GHz modul senzoru lidské přítomnosti

LD2410C je pokročilý senzor přítomnosti, který detekuje lidský pohyb pomocí 24 GHz FMCW milimetrové radarové technologie. Na rozdíl od tradičních PIR senzorů pracuje tento modul pomocí mikrovln a Dopplerova jevu, takže dokáže vnímat pohyb skrz téměř všechny materiály, kromě kovu.

Belangrijkste kenmerken

  • Detekční dosah od 0,75 do 6 metrů s detekčním úhlem ± 60°
  • Detekuje pohybující se i nehybné osoby
  • Stav lze číst přes pin "OUT", rozhraní UART nebo Bluetooth
  • Nastavitelná citlivost, detekční oblasti a zpoždění přes aplikaci nebo PC
  • Pracuje mezi -40 °C a +85 °C, necitlivý na světlo, prach a vlhkost
  • Kompaktní rozměry: 22 x 16 mm a nízká spotřeba 79 mA při 5 V
  • Plug-and-play s 5pinovým konektorem, vhodný pro Arduino, Raspberry Pi, ESP32
  • Kompatibilní s Home Assistant a ESP Home

Gebruiksmogelijkheden

  • Přímé propojení s Home Assistant přes Bluetooth pro chytrou automatizaci
  • Konfigurace pomocí aplikace HLKRadarTool (Android/iOS) pro úpravu zpoždění a detekční vzdálenosti
  • Čtení pomocí mikrokontrolérů jako ESP32 přes dostupnou knihovnu LD2410
  • Aplikace v inteligentním osvětlení, HVAC systémech a zabezpečení

Technische details

  • Napájení: 5 V
  • Spotřeba proudu: 79 mA
  • Rozměry: 22 x 16 mm
  • Detekční technologie: 24 GHz FMCW radar, Dopplerův jev
  • Rozhraní: pin OUT, UART, Bluetooth
  • Teplotní rozsah: -40 °C až +85 °C

LD2410C nabízí spolehlivé a flexibilní řešení pro detekci lidské přítomnosti i v náročných prostředích. Díky snadné integraci a rozsáhlým možnostem nastavení je tento senzor vhodný pro různé chytré aplikace bez nutnosti rozsáhlých programátorských znalostí.

  • Senzor přítomnosti
  • Nastavitelný
  • Bluetooth připojení
  • 22 x 16 mm
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Pohyblivé i nehybné – Detekuje pohybující se i stojící osoby.
  • Nastavitelné přes aplikaci – Citlivost, oblasti a zpoždění lze upravit.
  • Funguje skrz materiály – Detekce skrz téměř všechny materiály, kromě kovu.
  • Plug-and-play připojení – Funguje ihned s 5pinovým konektorem.
  • Kompaktní rozměry – 22 x 16 mm, snadno se vejde do projektů.
Specifikace
Kompaktní rozměry22 x 16 mm a nízká spotřeba 79 mA při 5 V
Napájení5 V
Rozměry22 x 16 mm
Připojení5pinový konektor
RozhraníOUT pin, UART, Bluetooth
Vhodné proArduino, Raspberry Pi, ESP32
Rozsah teplot-40 °C až +85 °C
Spotřeba proudu79 mA
Detekční technologie24 GHz FMCW radar, Dopplerův jev
Detekční rozsah0,75 až 6 metrů
Detekční úhel± 60°
