Schéma zapojení a ukázkový kód

Takto připojíš TOF200C VL53L0X Senzor vzdálenosti Time-Of-Flight velmi přesný k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka ToF senzoru vzdálenosti VL53L0X

Tento projekt ukazuje měření vzdálenosti v reálném čase pomocí senzoru Time-of-Flight VL53L0X připojeného přes I2C. Arduino Uno čte data o vzdálenosti v milimetrech ze senzoru a vypisuje je do Serial Monitoru každých 200 ms.

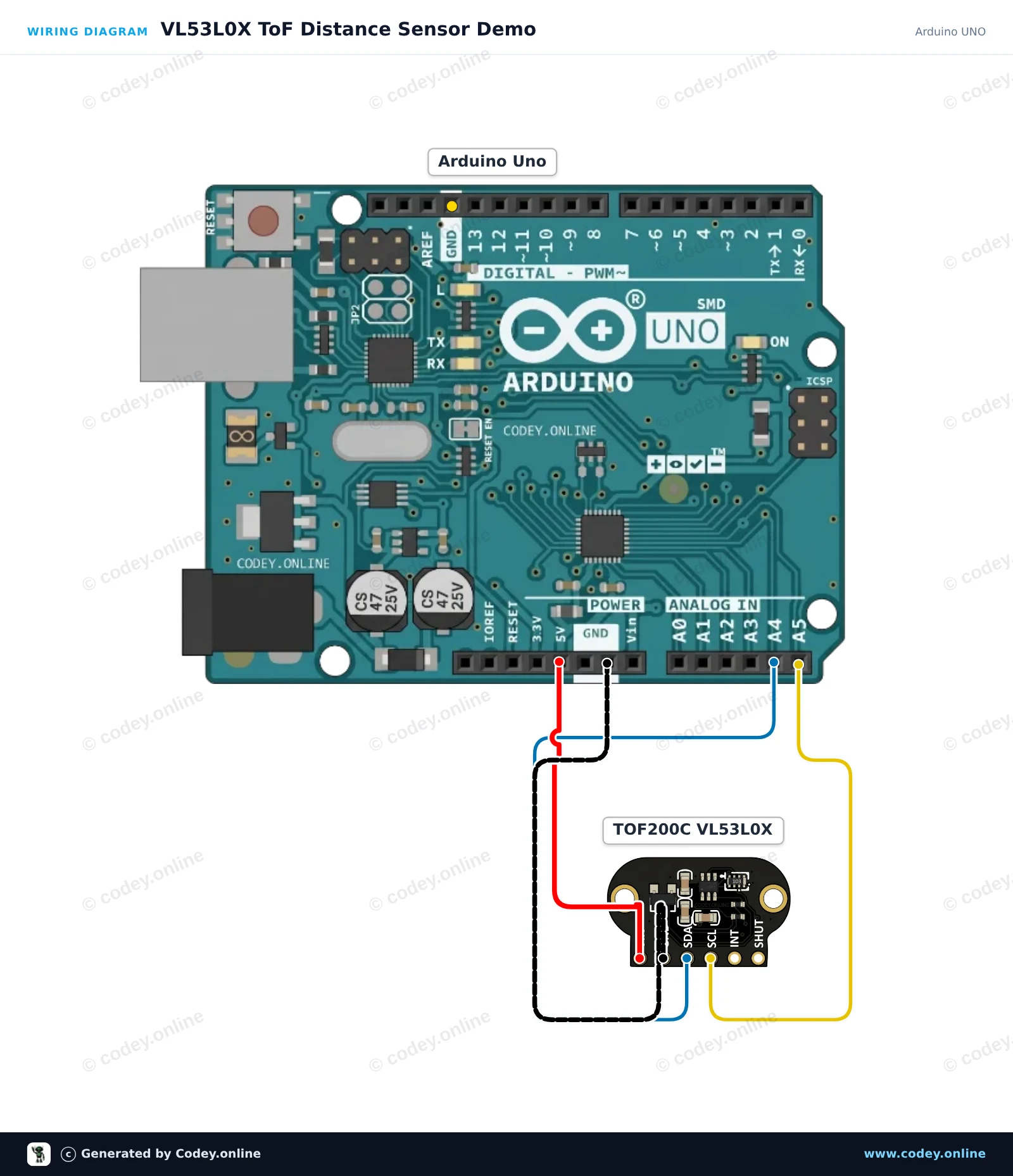

Schéma zapojení: TOF200C VL53L0X Senzor vzdálenosti Time-Of-Flight velmi přesný na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

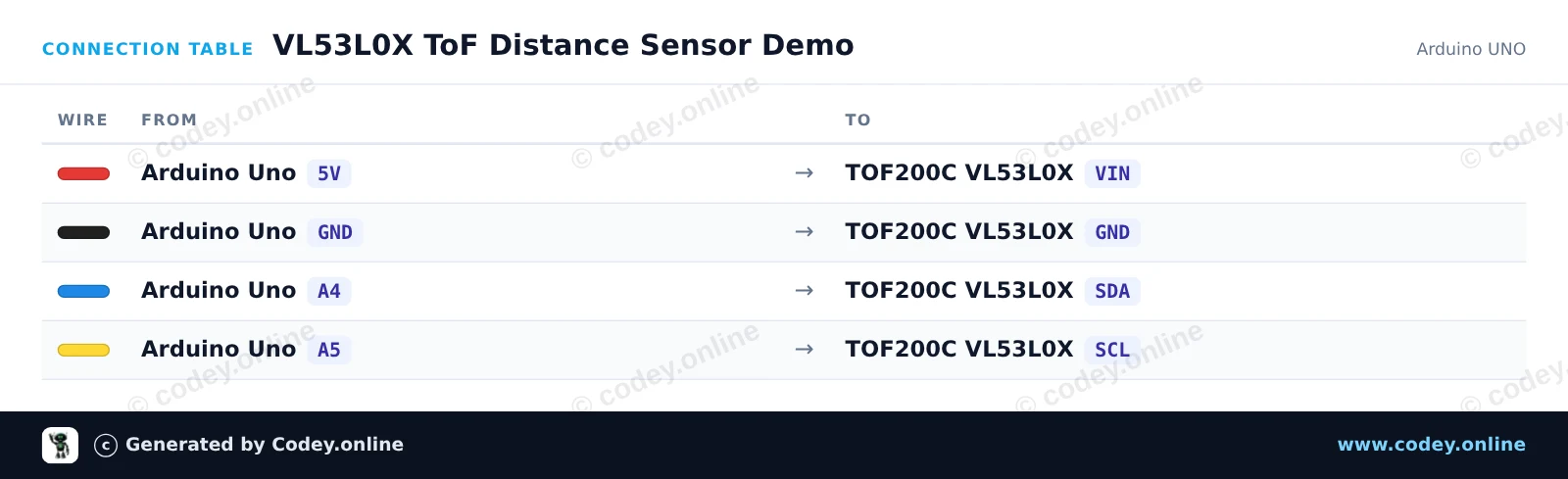

Tabulka zapojení: TOF200C VL53L0X Senzor vzdálenosti Time-Of-Flight velmi přesný na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
VL53L0X_ToF_Distance_Sensor_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL53L0X ToF Distance Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : TOF200C VL53L0X Distance Sensor Time-Of-Flight high precision
 *  Libraries : Adafruit_VL53L0X 1.2.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_VL53L0X.h>

Adafruit_VL53L0X lox = Adafruit_VL53L0X();

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(1);
  }

  Serial.println(F("VL53L0X Distance Sensor Test"));

  if (!lox.begin()) {
    Serial.println(F("Failed to initialize VL53L0X sensor! Check wiring."));
    while (1) {
      delay(10);
    }
  }

  Serial.println(F("Sensor initialized successfully. Reading distance..."));
}

void loop() {
  VL53L0X_RangingMeasurementData_t measure;

  lox.rangingTest(&measure, false); // Pass true to enable debug output

  if (measure.RangeStatus != 4) { // Phase failures are status 4
    Serial.print(F("Distance: "));
    Serial.print(measure.RangeMilliMeter);
    Serial.println(F(" mm"));
  } else {
    Serial.println(F("Target out of range"));
  }

  delay(200);
}

Potřebné knihovny: Adafruit_VL53L0X 1.2.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Senzor vzdálenosti VL53L0X s ESP32

Tento projekt měří vzdálenost v milimetrech pomocí senzoru VL53L0X Time-of-Flight připojeného přes I2C. Otevřete Serial Monitor při 115200 baud, abyste zobrazili měření vzdálenosti v reálném čase.

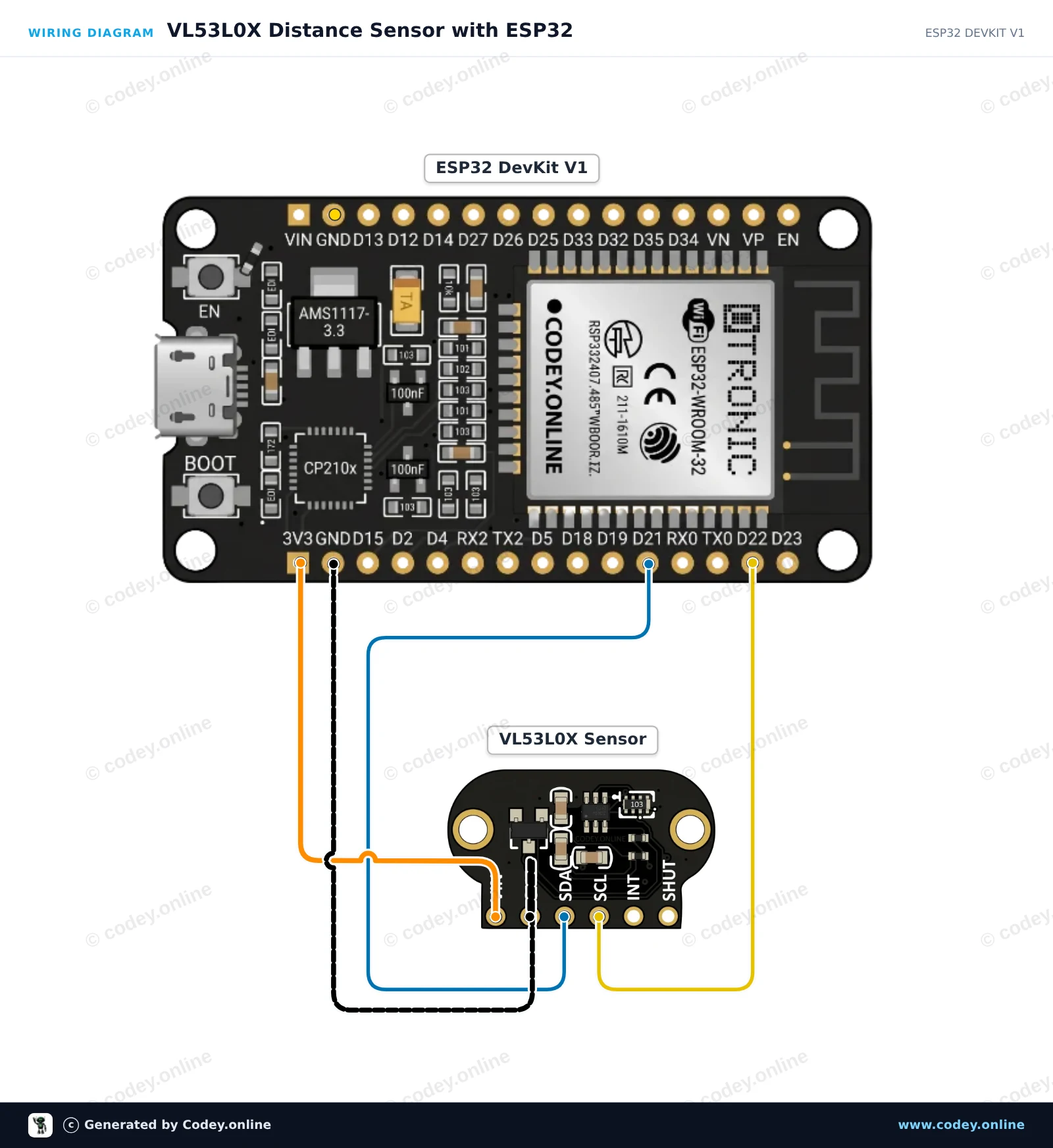

Schéma zapojení: TOF200C VL53L0X Senzor vzdálenosti Time-Of-Flight velmi přesný na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

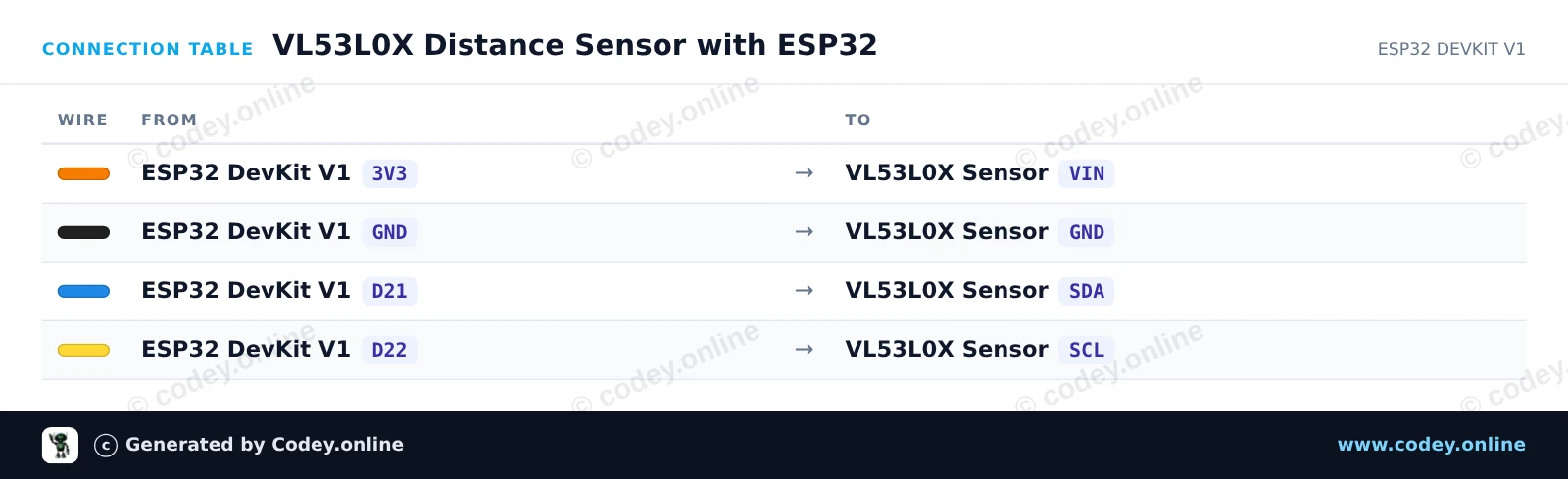

Tabulka zapojení: TOF200C VL53L0X Senzor vzdálenosti Time-Of-Flight velmi přesný na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
VL53L0X_Distance_Sensor_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL53L0X Distance Sensor with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : TOF200C VL53L0X Distance Sensor Time-Of-Flight high precision
 *  Libraries : Adafruit_VL53L0X 1.2.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include "Adafruit_VL53L0X.h"

Adafruit_VL53L0X lox = Adafruit_VL53L0X();

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(1); }

  Serial.println("VL53L0X Distance Sensor Test");

  // Initialize I2C communication (ESP32 default: SDA=21, SCL=22)
  Wire.begin(21, 22);

  if (!lox.begin()) {
    Serial.println(F("Failed to boot VL53L0X. Check wiring!"));
    while (1);
  }

  Serial.println(F("Sensor initialized successfully."));
}

void loop() {
  VL53L0X_RangingMeasurementData_t measure;

  lox.rangingTest(&measure, false); // Pass true to get debug data printout

  if (measure.RangeStatus != 4) {  // Phase failures have status 4
    Serial.print("Distance (mm): ");
    Serial.println(measure.RangeMilliMeter);
  } else {
    Serial.println("Out of range");
  }

  delay(250);
}

Potřebné knihovny: Adafruit_VL53L0X 1.2.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

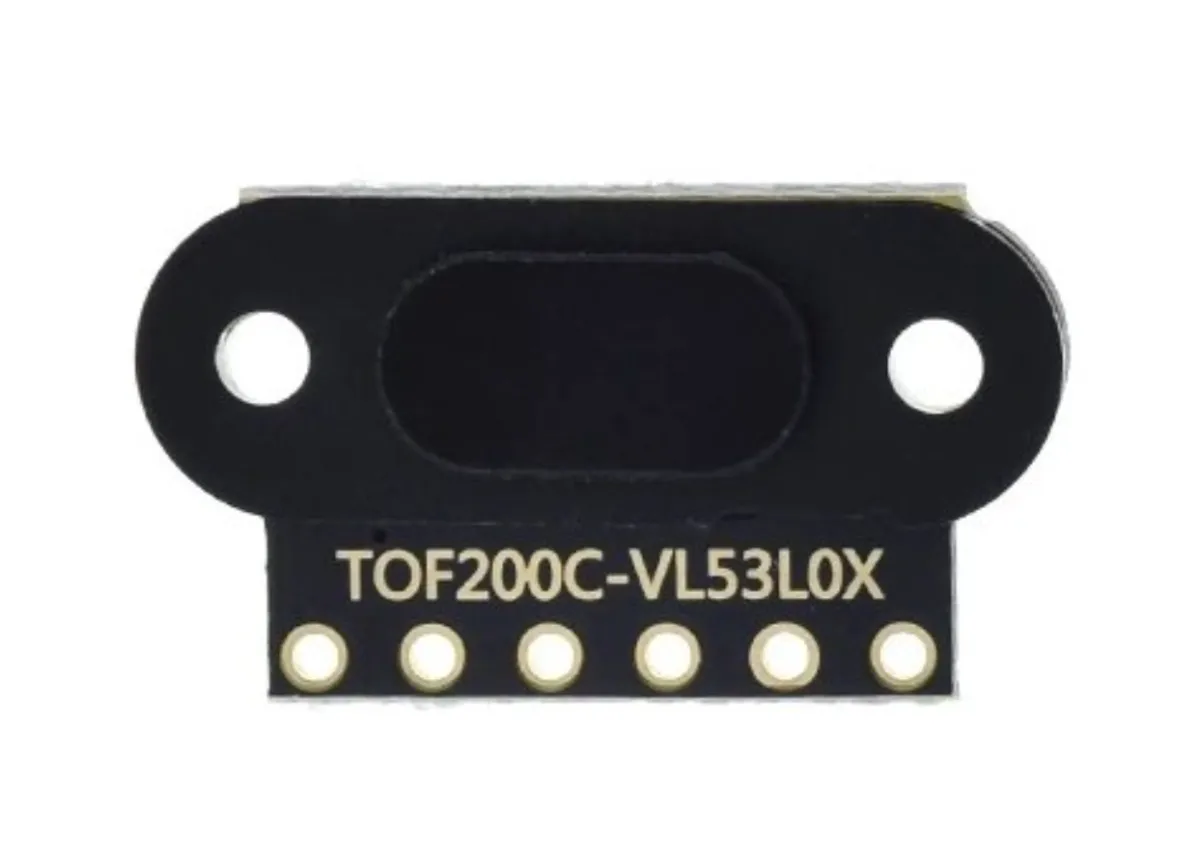

TOF200C VL53L0X Senzor vzdálenosti Time-Of-Flight velmi přesný

Mini laserový modul snímače vzdálenosti s přesností 1mm a velkým dosahem.

Model: TOF200C VL53L0X
Napětí: 3V až 5 V
Spotřeba: 40 mA (max)
Vzdálenost: 3cm až 200cm

Připojení:
- VIN
- GND
- SDA
- SCL
- INT
- SHUT


Komunikace: komunikační protokol I2C (plně kompatibilní se systémem 3-5 v)

Vhodný pro Arduino, ESP8266 a ESP32. Dobře funguje s knihovnou Adafruit_VL6180X.

Více senzorů na 1 lince I2C je možné, protože senzory lze softwarově vybavit adresou I2C.

Senzor VL53L0X Time Of Flight je velmi přesný a spolehlivý senzor, který lze použít pro širokou škálu aplikací, včetně měření vzdálenosti, detekce pohybu a navigace.

Jednou z hlavních výhod tohoto senzoru je jeho přesnost. Senzor využívá laserovou technologii k měření vzdálenosti k objektu, díky čemuž poskytuje mnohem přesnější výsledek než například infračervený senzor. To činí senzor vhodným například pro použití v dronech, průmyslové automatizaci a robotech.

Kromě toho je senzor také velmi snadno použitelný. Je kompatibilní se širokou škálou platforem mikrokontrolérů, včetně Arduino, Raspberry Pi a STM32, a je k dispozici mnoho příkladů a knihoven, které vám pomohou se začleněním senzoru do vašeho projektu.

V neposlední řadě je senzor také velmi malý a lehký, takže jej lze snadno integrovat do široké škály aplikací. 2 montážní otvory navíc velmi usnadňují pevné upevnění tohoto senzoru.

Rozměry
Délka: 1,3cm
Šířka: 1,04cm
Výška: 0,32cm

  • Kompaktní rozměry
  • Komunikace I2C
  • 3V až 5V
  • Malý a lehký
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Velmi přesný – Měří vzdálenost s přesností 1 mm.
  • Velký dosah – Měří vzdálenosti od 3 do 200 cm.
  • Široká kompatibilita – Funguje s Arduino, ESP8266 a ESP32.
  • Více senzorů – Softwarové adresování na jedné I2C lince.
  • Kompaktní a lehký – Snadno se integruje do projektů.
  • Pevné uchycení – Vybaven 2 montážními otvory.
Specifikace
Šířka1,04cm
PřipojeníVIN, GND, SDA, SCL, INT, SHUT
RozhraníI2C
Vhodné proArduino, ESP8266 a ESP32
Délka1,3cm
Spotřeba proudu40 mA (max)
Výška0,32 cm
ModelTOF200C VL53L0X
Vzdálenost3cm až 200cm
