Schéma zapojení a ukázkový kód

Takto připojíš TOF400C-VL53L1X Senzor vzdálenosti Time-Of-Flight 4-400cm k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Měření vzdálenosti Time-of-Flight VL53L1X

Připojte senzor Time-of-Flight TOF400C VL53L1X k vašemu Arduino Uno pomocí I2C. Sketch inicializuje senzor v long-distance mode (až 4 meters) a průběžně měří vzdálenost s přesností na milimetry. Otevřete Serial Monitor na 115200 baud a zobrazte si údaje o vzdálenosti v reálném čase.

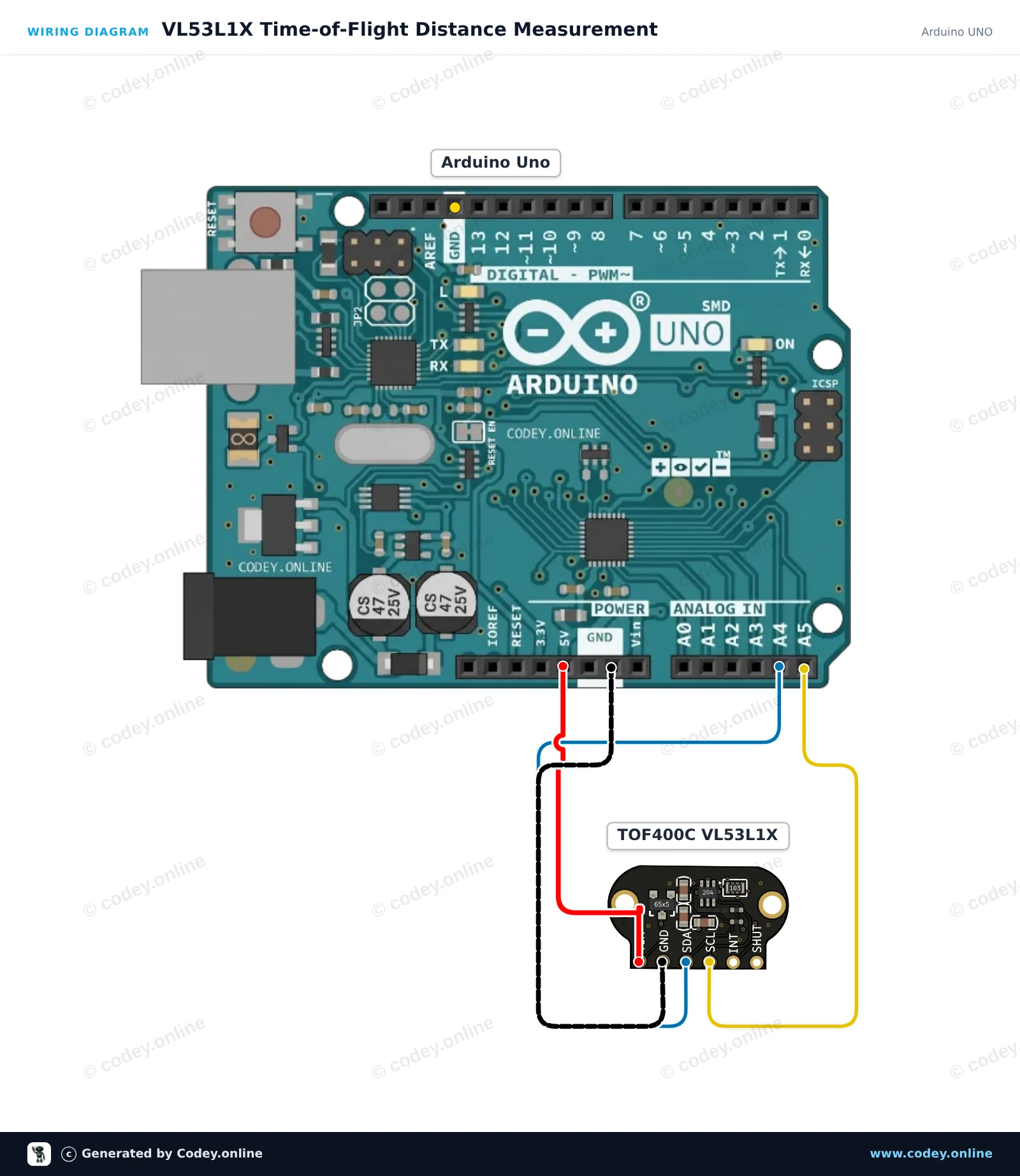

Schéma zapojení: TOF400C-VL53L1X Senzor vzdálenosti Time-Of-Flight 4-400cm na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

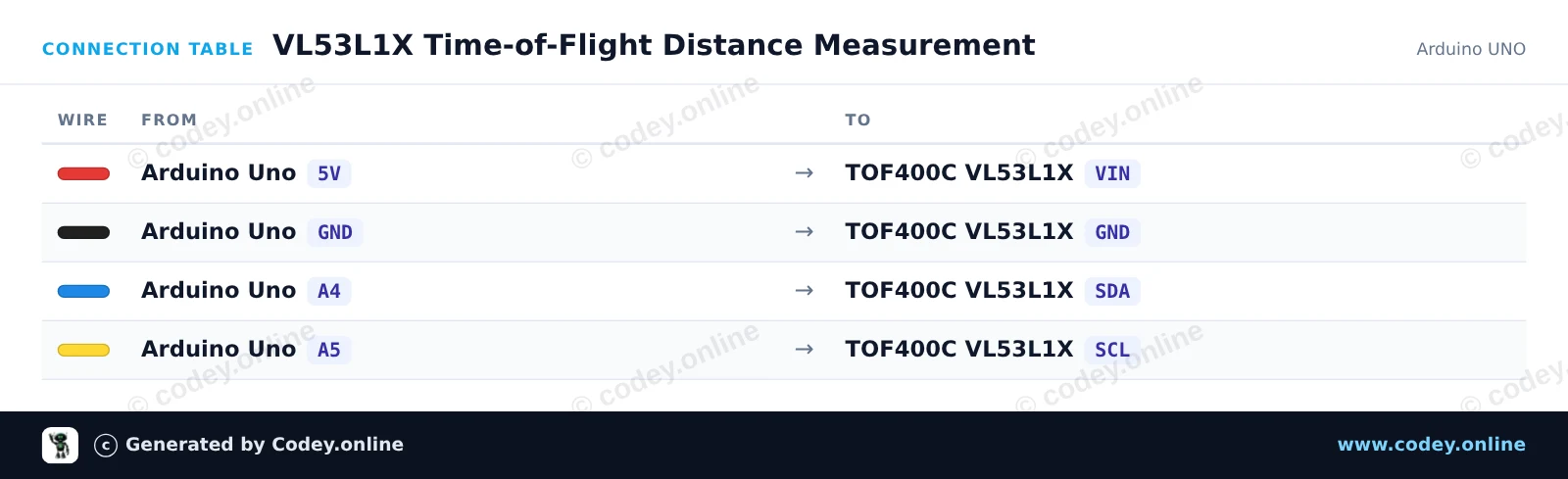

Tabulka zapojení: TOF400C-VL53L1X Senzor vzdálenosti Time-Of-Flight 4-400cm na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
VL53L1X_Time_of_Flight_Distance_Measurem.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL53L1X Time-of-Flight Distance Measurement
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : TOF400C-VL53L1X Distance sensor Time-Of-Flight very accurate 4-400cm
 *  Libraries : VL53L1X 1.3.1
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <VL53L1X.h>

VL53L1X sensor;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  Wire.setClock(400000); // 400 kHz I2C

  sensor.setTimeout(500);
  if (!sensor.init()) {
    Serial.println(F("Failed to detect and initialize sensor!"));
    while (1) {
      delay(1000);
    }
  }

  // Use Long distance mode (up to 400 cm)
  sensor.setDistanceMode(VL53L1X::Long);
  sensor.setMeasurementTimingBudget(50000);

  // Start continuous ranging with 50 ms period
  sensor.startContinuous(50);
  Serial.println(F("VL53L1X sensor ready. Reading distances..."));
}

void loop() {
  uint16_t distanceMm = sensor.read();

  Serial.print(F("Distance: "));
  Serial.print(distanceMm);
  Serial.print(F(" mm  ("));
  Serial.print(distanceMm / 10.0, 1);
  Serial.print(F(" cm)"));

  if (sensor.timeoutOccurred()) {
    Serial.print(F(" [TIMEOUT]"));
  }

  Serial.println();
  delay(100);
}

Potřebné knihovny: VL53L1X 1.3.1

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Měřič vzdálenosti Time-of-Flight VL53L1X

Tento obvod propojuje laserový snímač time-of-flight VL53L1X s ESP32 přes I2C, aby měřil vzdálenosti od 4 cm do 400 cm. Otevřete Serial Monitor na 115200 baud a zobrazíte si měření vzdálenosti v reálném čase v milimetrech.

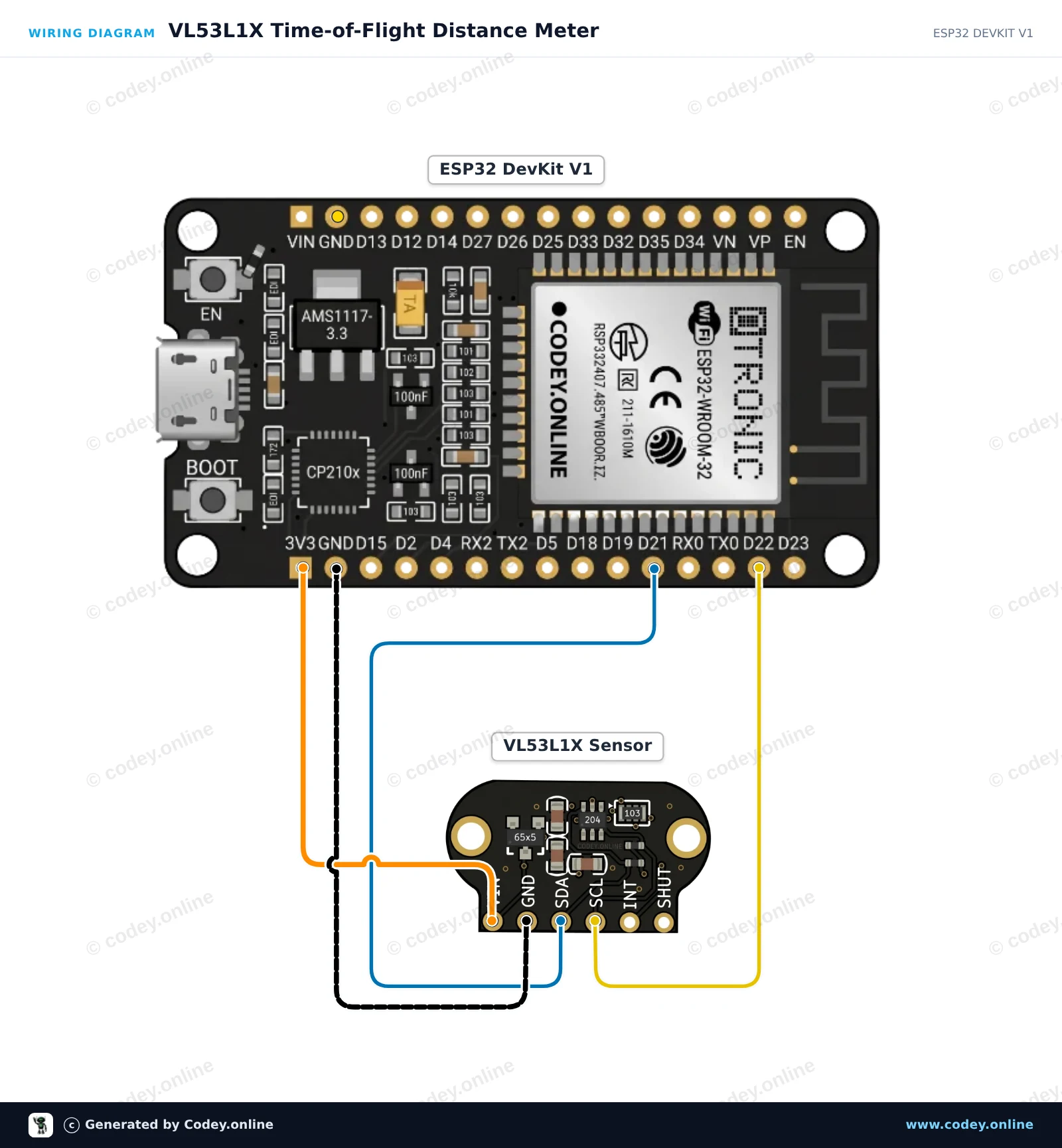

Schéma zapojení: TOF400C-VL53L1X Senzor vzdálenosti Time-Of-Flight 4-400cm na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

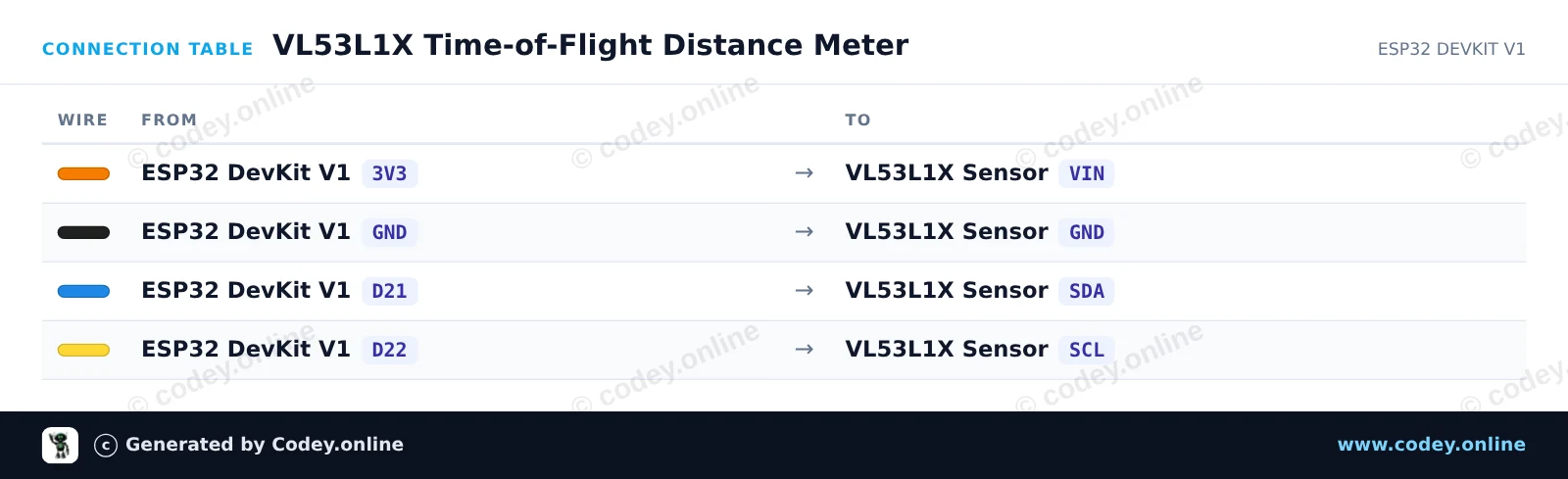

Tabulka zapojení: TOF400C-VL53L1X Senzor vzdálenosti Time-Of-Flight 4-400cm na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
VL53L1X_Time_of_Flight_Distance_Meter.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL53L1X Time-of-Flight Distance Meter
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : TOF400C-VL53L1X Distance sensor Time-Of-Flight very accurate 4-400cm
 *  Libraries : VL53L1X 1.3.1
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <VL53L1X.h>

VL53L1X sensor;

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Wire.setClock(400000);

  sensor.setTimeout(500);
  if (!sensor.init()) {
    Serial.println("Failed to detect and initialize VL53L1X sensor!");
    while (1) {
      delay(10);
    }
  }

  // Use Long distance mode (up to 4 meters) and 50 ms timing budget
  sensor.setDistanceMode(VL53L1X::Long);
  sensor.setMeasurementTimingBudget(50000);
  sensor.startContinuous(50);

  Serial.println("VL53L1X ready! Measuring distance...");
}

void loop() {
  uint16_t distanceMm = sensor.read();

  if (sensor.timeoutOccurred()) {
    Serial.println("Measurement timeout!");
  } else {
    Serial.print("Distance: ");
    Serial.print(distanceMm);
    Serial.print(" mm (");
    Serial.print(distanceMm / 10.0, 1);
    Serial.println(" cm)");
  }

  delay(100);
}

Potřebné knihovny: VL53L1X 1.3.1

Wiring diagram and example code generated by Codey.online — https://www.codey.online

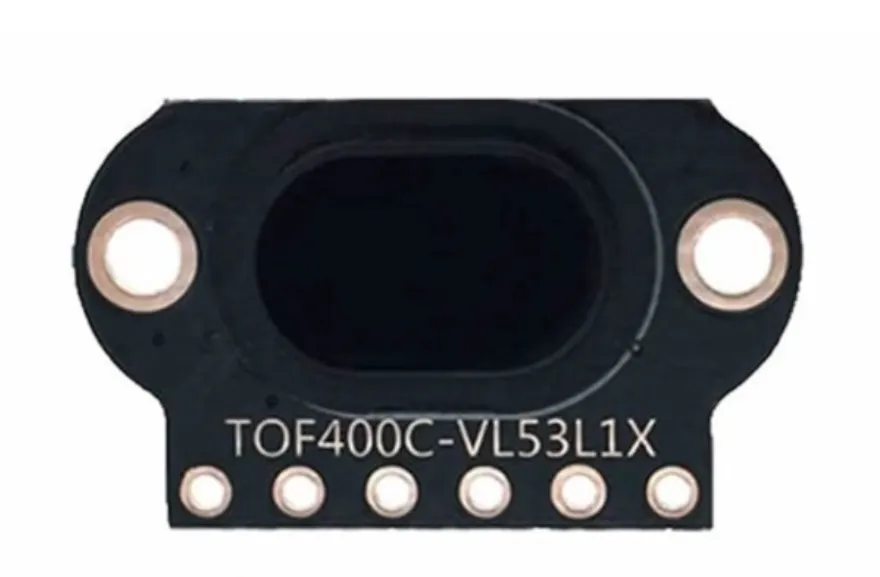

TOF400C-VL53L1X Senzor vzdálenosti Time-Of-Flight 4-400cm

Mini laserový modul snímače vzdálenosti s přesností 1 mm a velkým dosahem.

Model: TOF400C-VL53L1X
Napětí: 3V až 5 V
Spotřeba proudu: 40 mA (max)
Vzdálenost: 4cm až 400cm

Připojení:
- VIN
- GND
- SDA
- SCL
- INT
- SHUT


Komunikace: komunikační protokol I2C (plně kompatibilní se systémem 3-5 v)

Vhodné pro Arduino, ESP8266 a ESP32.

Více senzorů na 1 lince I2C je možné, protože senzorům lze softwarově přiřadit adresu I2C.

Senzor TOF400C-VL53L1X Time Of Flight je velmi přesný a spolehlivý senzor, který lze použít pro širokou škálu aplikací, včetně měření vzdálenosti, detekce pohybu a navigace.

Jednou z hlavních výhod tohoto senzoru je jeho přesnost. Senzor využívá laserovou technologii k měření vzdálenosti k objektu, díky čemuž poskytuje mnohem přesnější výsledek než například infračervený senzor. Díky tomu je senzor vhodný například pro použití v dronech, průmyslové automatizaci a robotech.

Kromě toho je senzor také velmi snadno použitelný. Je kompatibilní se širokou škálou platforem mikrokontrolérů, včetně Arduino, Raspberry Pi a STM32, a je k dispozici mnoho příkladů a knihoven, které vám pomohou se začleněním senzoru do vašeho projektu.

V neposlední řadě je senzor také velmi malý a lehký, takže jej lze snadno integrovat do široké škály aplikací. 2 montážní otvory navíc velmi usnadňují pevné upevnění tohoto senzoru.

Rozměry
Délka: 1,3cm
Šířka: 1,04cm
Výška: 0,32cm

  • Laserový snímač vzdálenosti
  • Přesnost 1 mm
  • Rozsah 4-400 cm
  • 6 připojení

Proč si vybrat tento produkt?

  • Velmi přesné – Měří vzdálenost s přesností 1 mm.
  • Velký dosah – Měří vzdálenosti od 4 do 400 cm.
  • Snadná integrace – Kompatibilní s Arduino, Raspberry Pi a STM32.
  • Více senzorů – Možnost více senzorů na jedné I2C lince.
  • Kompaktní rozměry – Malý a lehký, snadno se integruje.
  • Pevné uchycení – Dva montážní otvory pro pevnou instalaci.
Specifikace
Rozměry1,3 cm x 1,04 cm x 0,32 cm
RozhraníI2C
Vhodné proArduino, ESP8266 a ESP32
Spotřeba proudu40 mA
ModelTOF400C-VL53L1X
Vzdálenost4 cm až 400 cm
