Schéma zapojení a ukázkový kód

Takto připojíš TOF050C-VL6180X Senzor vzdálenosti Time-Of-Flight velmi přesný k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Měření senzoru vzdálenosti VL6180X

Tento projekt přesně měří krátké vzdálenosti (až ~200mm) pomocí senzoru Time-of-Flight VL6180X přes I2C. Připojte senzor k napájení a k I2C pinům a poté otevřete Serial Monitor na 115200 baud, abyste viděli měření vzdálenosti v milimetrech v reálném čase.

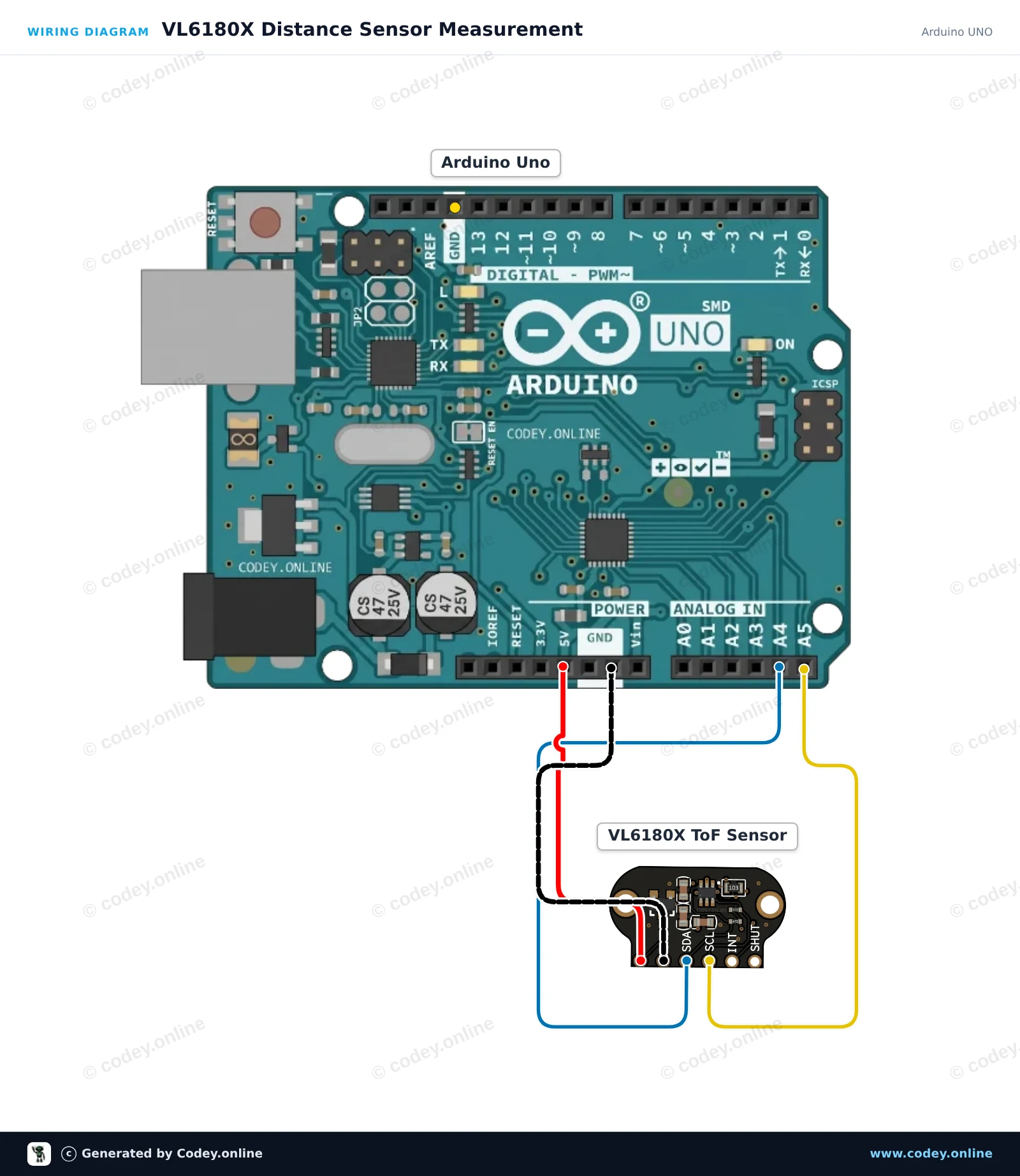

Schéma zapojení: TOF050C-VL6180X Senzor vzdálenosti Time-Of-Flight velmi přesný na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

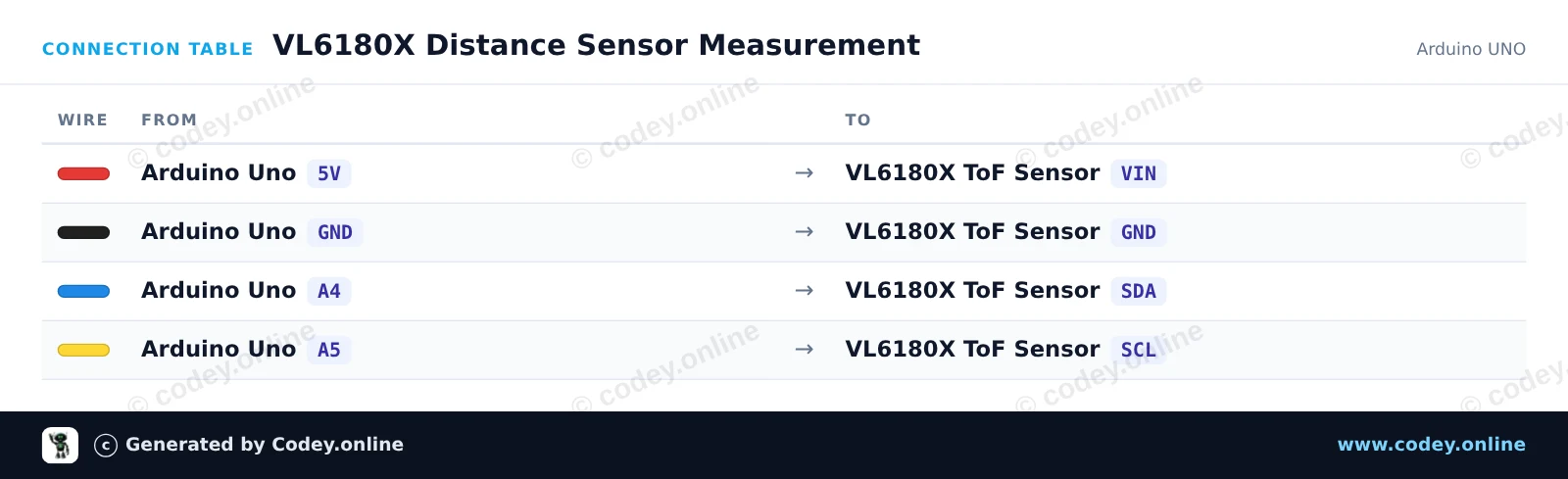

Tabulka zapojení: TOF050C-VL6180X Senzor vzdálenosti Time-Of-Flight velmi přesný na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
VL6180X_Distance_Sensor_Measurement.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL6180X Distance Sensor Measurement
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : TOF050C-VL6180X Distance Sensor Time-Of-Flight high precision
 *  Libraries : Adafruit_VL6180X 1.4.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_VL6180X.h>

Adafruit_VL6180X vl = Adafruit_VL6180X();

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(1); }

  Serial.println(F("Initializing VL6180X sensor..."));
  if (!vl.begin()) {
    Serial.println(F("Failed to find VL6180X sensor! Check wiring."));
    while (1);
  }
  Serial.println(F("VL6180X sensor ready!"));
}

void loop() {
  uint8_t range = vl.readRange();
  uint8_t status = vl.readRangeStatus();

  if (status == VL6180X_ERROR_NONE) {
    Serial.print(F("Distance: "));
    Serial.print(range);
    Serial.println(F(" mm"));
  } else {
    if (status >= VL6180X_ERROR_SYSERR_1 && status <= VL6180X_ERROR_SYSERR_5) {
      Serial.println(F("System error"));
    } else if (status == VL6180X_ERROR_ECEFAIL) {
      Serial.println(F("ECE failure"));
    } else if (status == VL6180X_ERROR_NOCONVERGE) {
      Serial.println(F("No convergence"));
    } else if (status == VL6180X_ERROR_RANGEIGNORE) {
      Serial.println(F("Ignoring range"));
    } else if (status == VL6180X_ERROR_SNR) {
      Serial.println(F("Signal-to-Noise Ratio error"));
    } else if (status == VL6180X_ERROR_RAWUFLOW) {
      Serial.println(F("Raw reading underflow"));
    } else if (status == VL6180X_ERROR_RAWOFLOW) {
      Serial.println(F("Raw reading overflow"));
    } else if (status == VL6180X_ERROR_RANGEUFLOW) {
      Serial.println(F("Range reading underflow"));
    } else if (status == VL6180X_ERROR_RANGEOFLOW) {
      Serial.println(F("Out of range (>200mm)"));
    }
  }

  delay(200);
}

Potřebné knihovny: Adafruit_VL6180X 1.4.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Senzor vzdálenosti a světla VL6180X s ESP32

Tento projekt měří krátkou vzdálenost (0–100 mm) a úroveň okolního světla pomocí Time-of-Flight senzoru TOF050C VL6180X přes I2C. Připojte senzor přímo k 3.3V ESP32 a k výchozím I2C pinům (GPIO 21 a 22). Otevřete Serial Monitor na 115200 baud a sledujte v reálném čase měření vzdálenosti a okolního luxu.

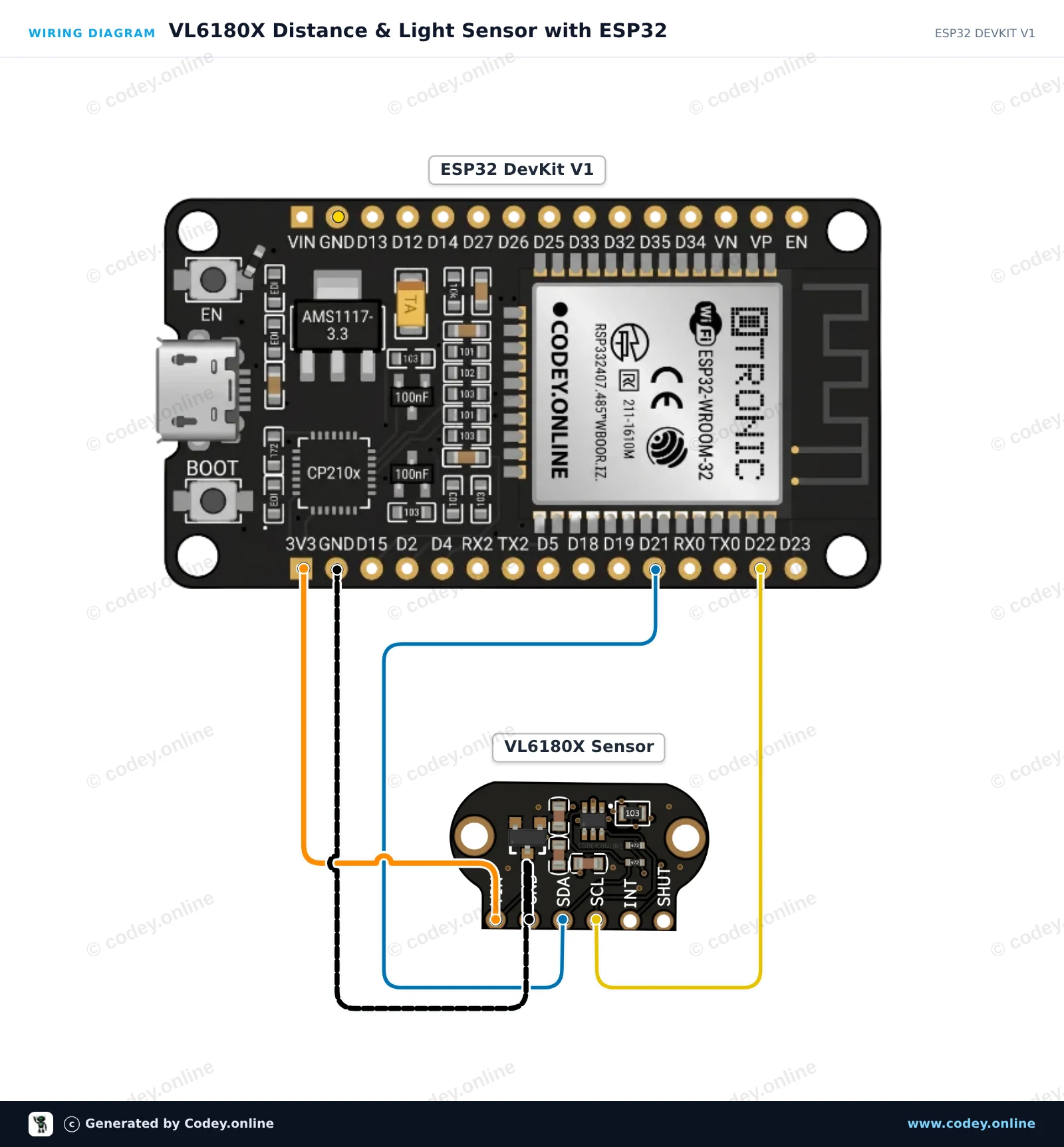

Schéma zapojení: TOF050C-VL6180X Senzor vzdálenosti Time-Of-Flight velmi přesný na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

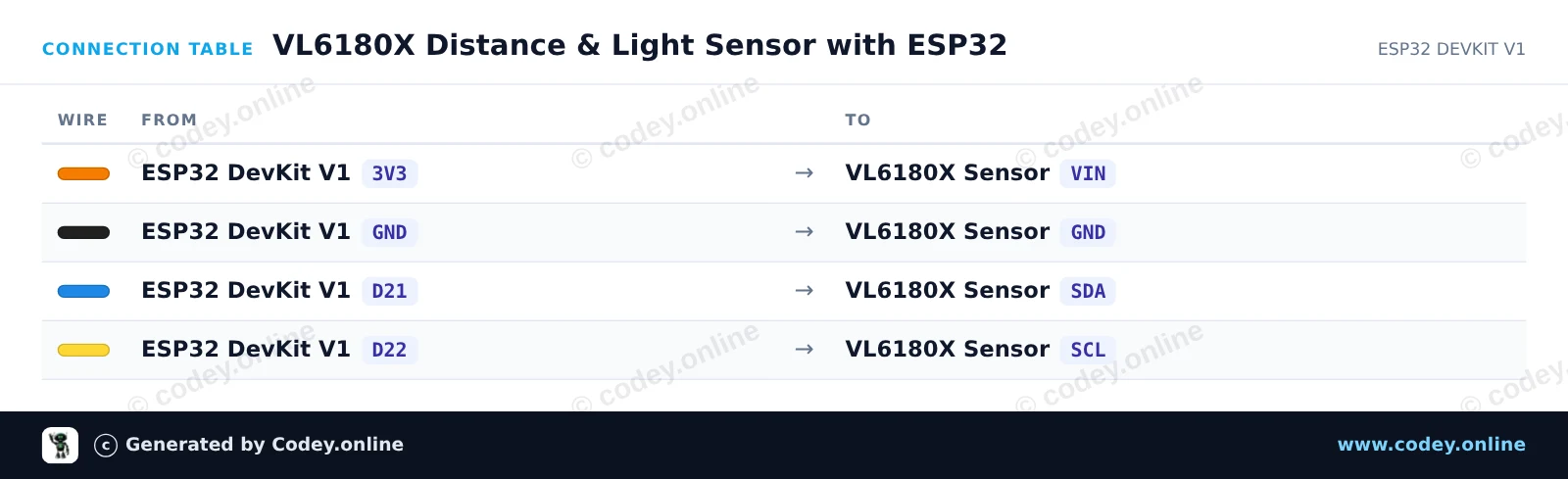

Tabulka zapojení: TOF050C-VL6180X Senzor vzdálenosti Time-Of-Flight velmi přesný na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
VL6180X_Distance_Light_Sensor_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL6180X Distance & Light Sensor with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : TOF050C-VL6180X Distance Sensor Time-Of-Flight high precision
 *  Libraries : Adafruit_VL6180X 1.4.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_VL6180X.h>

Adafruit_VL6180X vl = Adafruit_VL6180X();

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("VL6180X Distance & Light Sensor Demo");

  Wire.begin(21, 22);

  if (!vl.begin()) {
    Serial.println("Failed to find VL6180X sensor! Check wiring.");
    while (1) delay(100);
  }

  Serial.println("VL6180X found and initialized!");
}

void loop() {
  float lux = vl.readLux(VL6180X_ALS_GAIN_5);
  uint8_t range = vl.readRange();
  uint8_t status = vl.readRangeStatus();

  Serial.print("Ambient Light: ");
  Serial.print(lux);
  Serial.print(" Lux | ");

  if (status == VL6180X_ERROR_NONE) {
    Serial.print("Distance: ");
    Serial.print(range);
    Serial.println(" mm");
  } else {
    Serial.print("Range Status Error (Code: ");
    Serial.print(status);
    Serial.println(")");
  }

  delay(200);
}

Potřebné knihovny: Adafruit_VL6180X 1.4.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

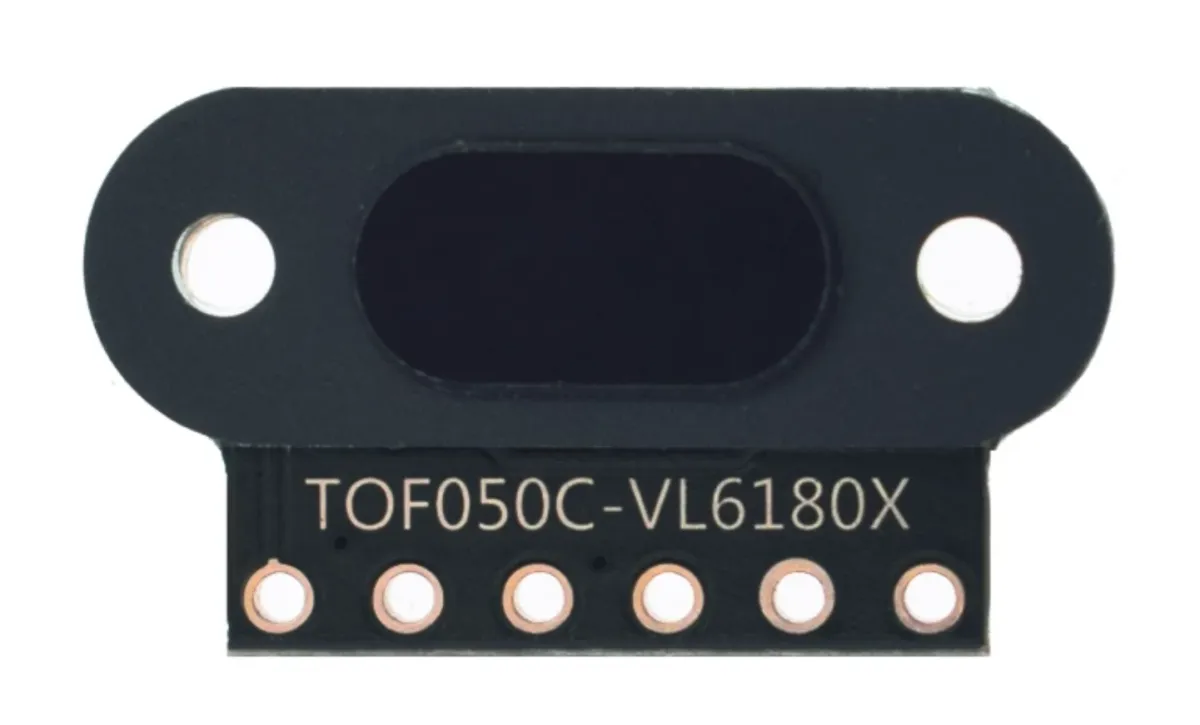

TOF050C-VL6180X Senzor vzdálenosti Time-Of-Flight velmi přesný

Mini laserový modul snímače vzdálenosti s přesností 1mm a velkým dosahem.

Model: TOF050C-VL6180X
Napětí: 3V až 5 V
Spotřeba proudu: 40 mA (max)
Vzdálenost: 3cm až 50cm

Připojení:
- VIN
- GND
- SDA
- SCL
- INT
- SHUT


Komunikace: komunikační protokol I2C (plně kompatibilní se systémem 3-5 v)

Vhodné pro Arduino, ESP8266 a ESP32. Dobře funguje s knihovnou Adafruit_VL6180X.

Možné je použití více senzorů na 1 lince I2C, protože senzorům lze softwarově přiřadit adresu I2C.

Senzor VL53L0X Time Of Flight laser je velmi přesný a spolehlivý senzor, který lze použít pro širokou škálu aplikací, včetně měření vzdálenosti, detekce pohybu a navigace.

Jednou z hlavních výhod tohoto senzoru je jeho přesnost. Senzor využívá laserovou technologii k měření vzdálenosti k objektu, díky čemuž poskytuje mnohem přesnější výsledek než například infračervený senzor. Díky tomu je senzor vhodný například pro použití v dronech, průmyslové automatizaci a robotech.

Kromě toho je senzor také velmi snadno použitelný. Je kompatibilní se širokou škálou platforem mikrokontrolérů, včetně Arduino, Raspberry Pi a STM32, a je k dispozici mnoho příkladů a knihoven, které vám pomohou se začleněním senzoru do vašeho projektu.

V neposlední řadě je senzor také velmi malý a lehký, takže jej lze snadno integrovat do široké škály aplikací. 2 montážní otvory navíc velmi usnadňují pevné uchycení tohoto senzoru.

Rozměry
Délka: 1,3cm
Šířka: 1,04cm
Výška: 0,32cm

  • Senzor vzdálenosti
  • Adresa I2C
  • Kompaktní rozměry
  • 2 montážní otvory
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Velmi přesné – Měří s přesností na 1 mm.
  • Velký rozsah – Měří vzdálenosti od 3 do 50 cm.
  • Kompatibilní s I2C – Funguje se systémy 3–5 V přes I2C.
  • Vhodné pro tvůrce – Hodí se pro Arduino, ESP8266 a ESP32.
  • Kompaktní rozměry – Snadno se integruje díky malým rozměrům.
  • Snadné upevnění – Lze připevnit pomocí dvou montážních otvorů.
Specifikace
Rozměry1,3 x 1,04 x 0,32 cm
RozhraníI2C
Vhodné proArduino, ESP8266 a ESP32
Spotřeba proudu40 mA (max)
ModelTOF050C-VL6180X
Vzdálenost3 cm až 50 cm
