Schéma zapojení a ukázkový kód

Takto připojíš 18650 držák baterie s nabíječkou a 5V step-up modulem (USB-C) k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Napájení Arduino Uno pomocí 18650 Battery Shield

Toto zapojení ukazuje, jak napájet Arduino Uno přenosně pomocí 18650 battery shield s vestavěným 5V boost converterem. Shield zvyšuje napětí baterie na stabilní výstup 5V a přivádí ho přímo na piny 5V a GND Arduino. Vestavěná LED bliká a heartbeat stavové zprávy jsou odesílány přes serial, aby se potvrdilo nepřetržité napájení.

Schéma zapojení: 18650 držák baterie s nabíječkou a 5V step-up modulem (USB-C) na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte
Tabulka zapojení: 18650 držák baterie s nabíječkou a 5V step-up modulem (USB-C) na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
Powering_Arduino_Uno_with_18650_Battery_.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering Arduino Uno with 18650 Battery Shield
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Powering Arduino Uno from 18650 Battery Shield with 5V Boost Converter

const int LED_PIN = 13;

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(115200);

  Serial.println(F("18650 Battery Shield 5V Power Demo"));
  Serial.println(F("Arduino Uno is running from the shield's 5V UPS output."));
}

void loop() {
  // Blink onboard LED to visually confirm operation while on battery
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);

  Serial.println(F("Operating normally on battery power..."));
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo ESP32 18650 UPS Battery Shield

Toto zapojení napájí ESP32 přímo z 18650 battery shield pomocí jeho 5V boosted UPS výstupu. Modul dodává z baterie regulované 5V napájení a podporuje nabíjení přes USB-C bez přerušení napájení ESP32. Sketch bliká onboard LED a zobrazuje uptime v Serial Monitoru, aby ukázal stabilní přenosný provoz.

Schéma zapojení: 18650 držák baterie s nabíječkou a 5V step-up modulem (USB-C) na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte
Tabulka zapojení: 18650 držák baterie s nabíječkou a 5V step-up modulem (USB-C) na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_18650_UPS_Battery_Shield_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 18650 UPS Battery Shield Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int LED_PIN = 2;
unsigned long lastReport = 0;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("ESP32 powered by 18650 Battery Shield!");
  Serial.println("Running portable test...");
}

void loop() {
  // Blink the onboard LED
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);

  // Report status every 2 seconds
  if (millis() - lastReport >= 2000) {
    lastReport = millis();
    unsigned long seconds = millis() / 1000;
    Serial.print("Battery-powered uptime: ");
    Serial.print(seconds);
    Serial.println(" s");
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

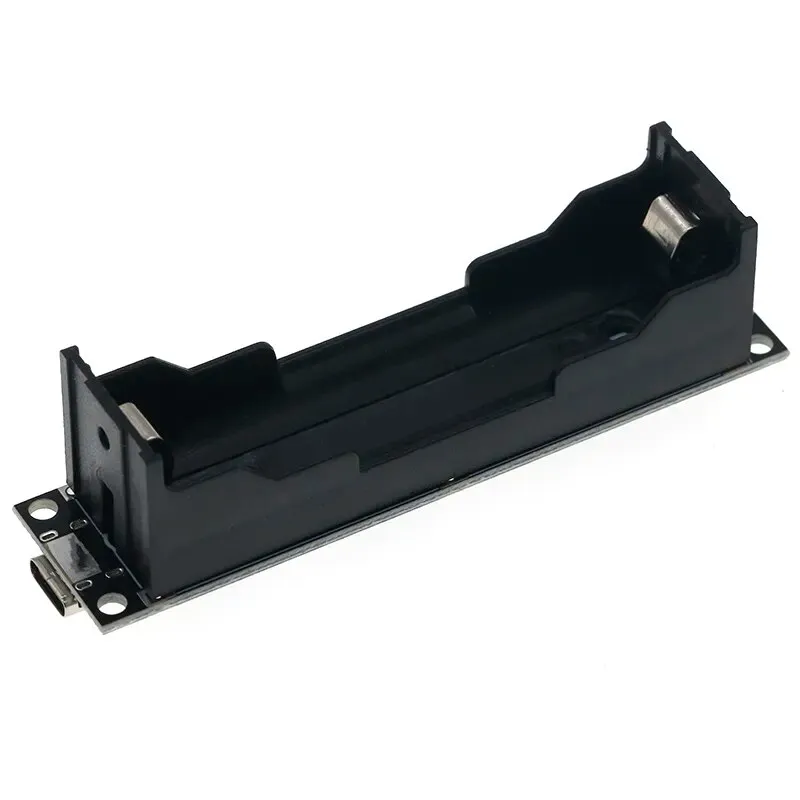

18650 držák baterie s nabíječkou a 5V step-up modulem (USB-C)

Tento pokročilý držák baterie 18650 s integrovanou nabíječkou a 5V step up modulem je navržen pro elektronické nadšence i profesionály, kteří potřebují spolehlivé napájení bez kompromisů v technických specifikacích. Jde o vestavný modul, který nabízí vysoký výkon a ochranu baterie.

POZOR: Tento modul musí být vybaven tlačítkem pro zapnutí/vypnutí.

Technické specifikace:

  • Vstupní napětí: 5V (přes USB-C konektor)
  • Výstupní napětí: 5.1V (stabilní 5.1V step-up výstup bez ohledu na stav nabití baterie)
  • Výstupní proud: Max. 1000mA
  • Typ baterie: Vhodné pro 18650 Li-Ion baterie (nejsou součástí)
  • Ochrana baterie: Cutoff funkce při 2.6V pro zabránění hlubokému vybití
  • Nabíjecí proud: Integrovaný nabíjecí obvod pro efektivní a bezpečné nabíjení
  • Nabíjecí napětí baterie: 4.2V
  • Konektivita: USB-C konektor pro širokou kompatibilitu
  • Rozměry: Kompaktní vestavný modul pro bezproblémovou integraci do elektronických projektů
  • LED indikátor: Indikátor stavu nabíjení pro vizuální zpětnou vazbu

Vlastnosti a výhody:

  • Spolehlivý výkon: Držák baterie 18650 poskytuje stabilní 5.1V výstup, což je ideální pro elektronické obvody a zařízení, která vyžadují stálé napájení.

  • Ochrana baterie: Vestavěná cutoff funkce při 2.6V chrání vaši 18650 baterii před hlubokým vybitím, čímž prodlužuje její životnost a zabraňuje poškození.

  • Efektivní nabíjení: Integrovaný nabíjecí obvod zajišťuje efektivní a bezpečné nabíjení vaší baterie s nabíjecím napětím 4.2V.

  • Snadná vestavba: Tento modul je navržen pro bezproblémovou integraci do vašich elektronických projektů, takže můžete snadno zajistit spolehlivé napájení.

  • Široká kompatibilita: USB-C konektor usnadňuje integraci tohoto modulu do různých elektronických aplikací.

Tento technický držák baterie 18650 je ideální volbou pro elektronické nadšence i profesionály, kteří potřebují spolehlivé a technicky kvalitní napájení. Se zaměřením na výkon a ochranu tento modul splní vaše očekávání a bude cenným doplňkem vašich projektů.

Rozměry:
Délka: 90mm
Šířka: 21.7mm
Výška: 28.3mm

  • USB-C konektor
  • 18650 Li-Ion
  • LED indikátor
  • Kompaktní modul

Proč si vybrat tento produkt?

  • Stabilní napájení – Poskytuje stabilní výstup 5,1 V.
  • Zabránění hlubokému vybití – Odpojení při 2,6 V chrání baterii.
  • Efektivní nabíjení – Integrovaný nabíjecí obvod bezpečně nabíjí.
  • Bezproblémová integrace – Navrženo pro vestavbu do elektronických projektů.
  • Kompatibilní s USB-C – Konektor USB-C pro širokou kompatibilitu.
Specifikace
RozměryKompaktní vestavný modul pro bezproblémovou integraci do elektronických projektů
Šířka21.7 mm
LED indikátorIndikátor stavu nabíjení pro vizuální zpětnou vazbu
Vstupní napětí5V (přes konektor USB-C)
Výstupní napětí5.1V (Stabilní 5.1V step-up výstup bez ohledu na nabití baterie)
Délka90 mm
KonektivitaUSB-C konektor pro širokou kompatibilitu
Výška28.3 mm
Nabíjecí proudIntegrovaný nabíjecí obvod pro efektivní a bezpečné nabíjení
Výstupní proudMax. 1000mA
Typ baterieVhodné pro 18650 Li-Ion baterie (nejsou součástí balení)
Ochrana baterieCutoff funkce při 2.6V pro zabránění hlubokému vybití
Nabíjecí napětí baterie4.2V

Hodnocení

★★★★★ 4,0/5 1 recenze
  • ★★★★★André B.Ověřený nákup

    Bohužel bez pass-through (nabíjení a vybíjení současně). Nabíjecí proud cca 1100 mA při z poloviny nabité baterii. Jinak funguje perfektně.
