Schéma zapojení a ukázkový kód

Takto připojíš PWM na převodník napětí 0-10V k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka převodníku napětí z PWM na 0-10V

Tento projekt ukazuje, jak pomocí PWM výstupu Arduina vytvořit analogové řídicí napětí (0-10V). Arduino vysílá proměnlivý signál PWM na pin 9, který modul převádí na úměrné DC napětí na svorce VOUT. Otevřete Serial Monitor a sledujte aktuální PWM duty cycle, zatímco se výstup zvyšuje a snižuje.

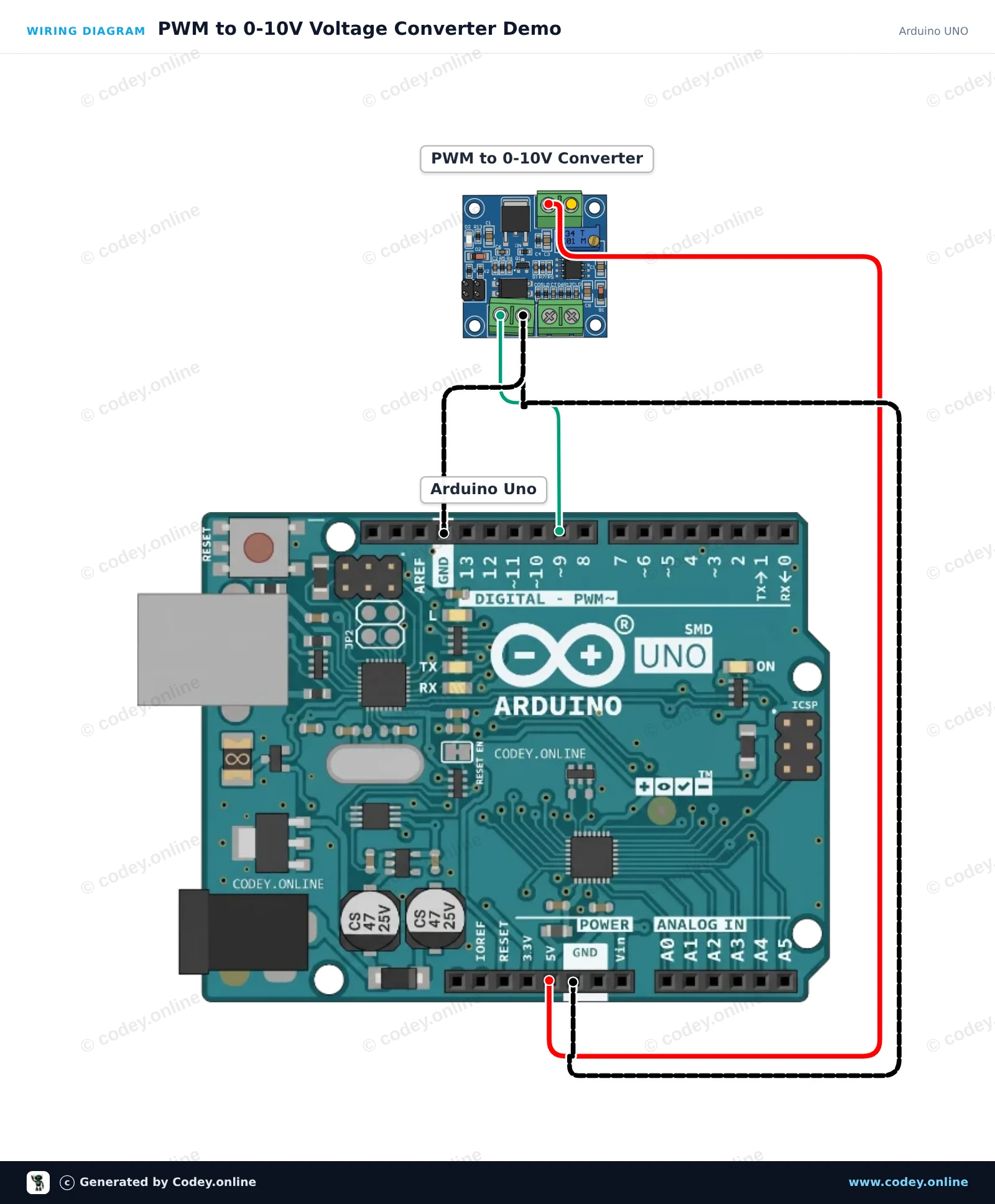

Schéma zapojení: PWM na převodník napětí 0-10V na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

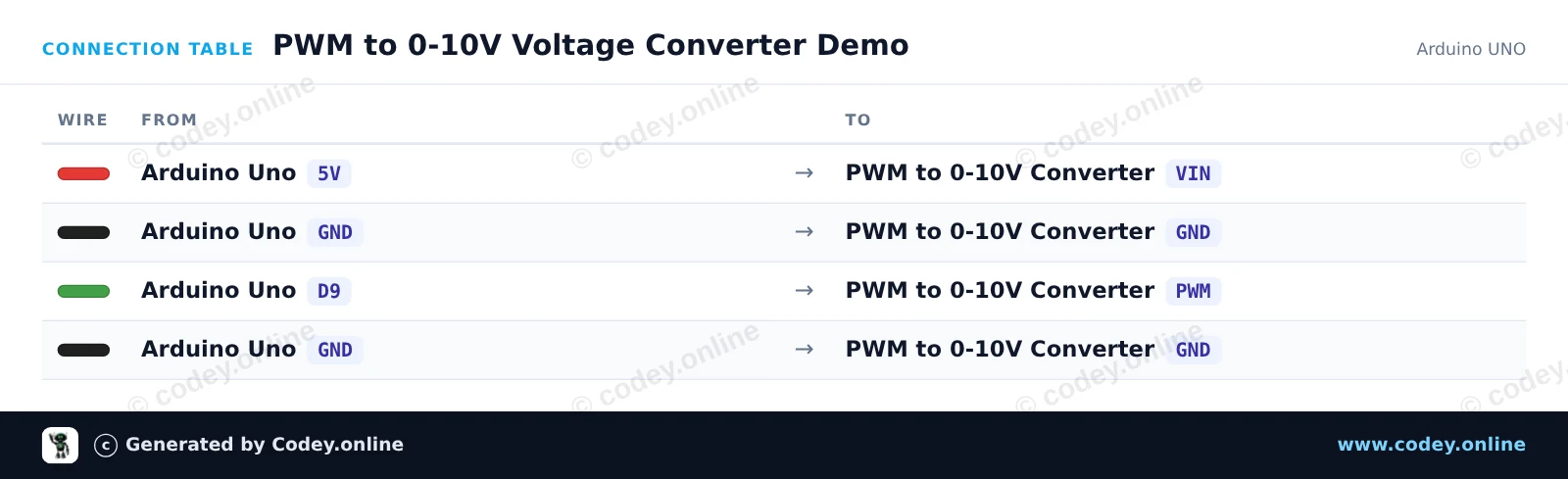

Tabulka zapojení: PWM na převodník napětí 0-10V na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
PWM_to_0_10V_Voltage_Converter_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PWM to 0-10V Voltage Converter Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Voltage Converter Demo

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("PWM to Voltage Converter initialized."));
}

void loop() {
  // Ramp up output voltage (0% to 100% duty cycle)
  Serial.println(F("Ramping voltage up..."));
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);

  // Ramp down output voltage (100% to 0% duty cycle)
  Serial.println(F("Ramping voltage down..."));
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ukázka převodníku PWM na 0-10V pro ESP32

Tento projekt ukazuje, jak převést digitální PWM signál z ESP32 na analogové řídicí napětí 0-10V pomocí modulu PWM-to-Voltage converter. Modul je napájen z externího 12V DC zdroje a řízen přes GPIO 18. Sketch plynule mění duty cycle PWM od 0% do 100%, čímž vytváří analogový výstup v rozsahu 0V až 10V (ideální pro PLC, VFD nebo průmyslové stmívače).

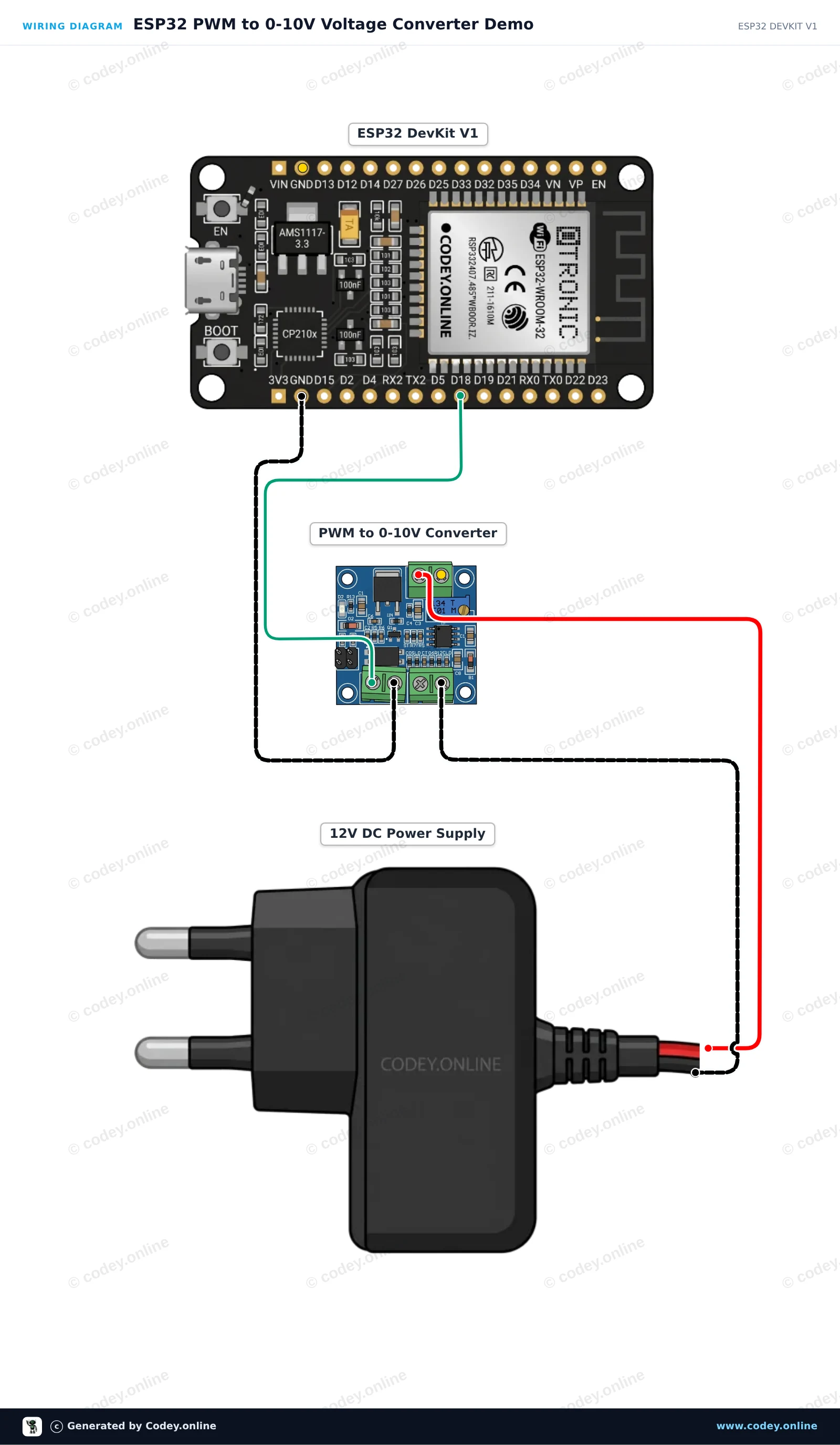

Schéma zapojení: PWM na převodník napětí 0-10V na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

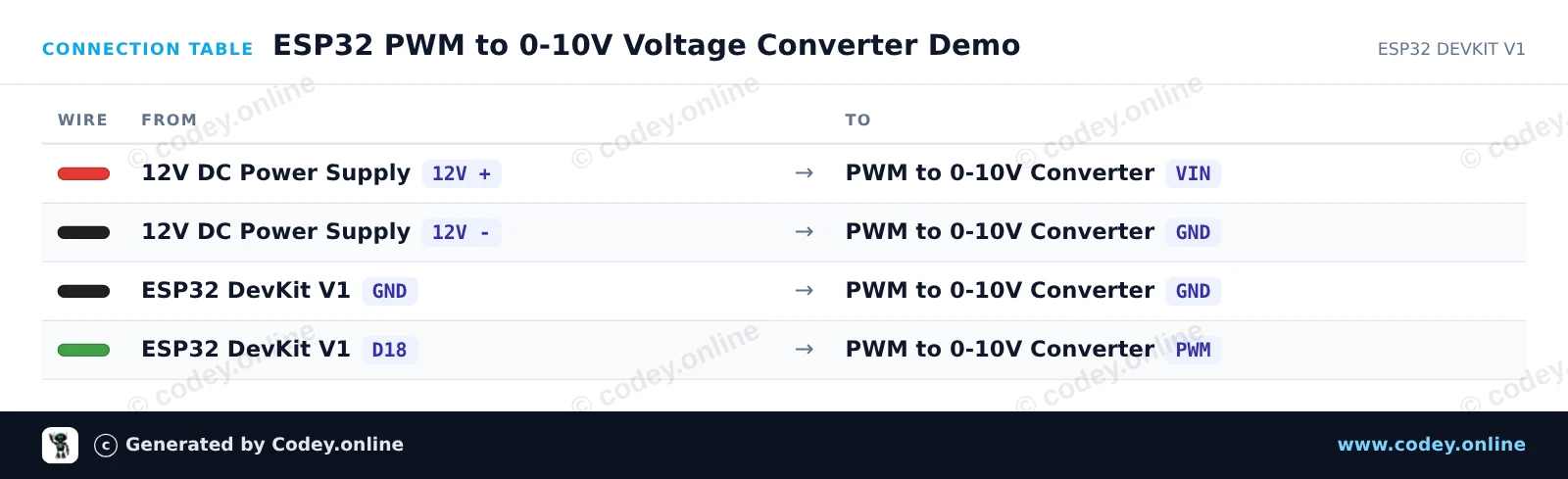

Tabulka zapojení: PWM na převodník napětí 0-10V na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_PWM_to_0_10V_Voltage_Converter_Dem.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 PWM to 0-10V Voltage Converter Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Converter Module Demo with ESP32
// Connect GPIO 18 to PWM input and external 12V DC to module VIN

const int pwmPin = 18;

void setup() {
  Serial.begin(115200);
  pinMode(pwmPin, OUTPUT);
  Serial.println("ESP32 PWM to 0-10V Converter Demo Started");
}

void loop() {
  // Sweep output from 0V up to 10V in steps
  for (int duty = 0; duty <= 255; duty += 25) {
    analogWrite(pwmPin, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("PWM Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Approx Output: ");
    Serial.print(expectedVoltage, 1);
    Serial.println(" V");

    delay(1000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

PWM na převodník napětí 0-10V

Tento modul PWM na převodník napětí je navržen pro převod PWM signálů na napětí mezi 0-10V a je vhodný pro širokou škálu aplikací v průmyslu i elektronických projektech.

Modul má pracovní napěťový rozsah DC 12V-30V, s minimálním proudem více než 100mA. Upozornění: jde o napětí potřebné k provozu modulu a je nezávislé na PWM signálu.

Frekvenční rozsah PWM signálu je mezi 1KHZ-3KHZ, díky čemuž je modul kompatibilní s velkým množstvím zařízení a řadičů.

Rozsah vstupní úrovně PWM signálu lze nastavit na úroveň 4.5 až 10V (pro běžné průmyslové řídicí karty, jako je MACH3 board a rozhraní 5V CPU) nebo na úroveň 12 až 24V (především pro běžné PLC rozhraní).
Pomocí jumper pinu je standardně nastaven na úroveň 4.5 až 10V.

Rozsah převodu z PWM na napětí je 0%-100% s tolerancí 5%. To znamená, že výstupní napětí mezi 0-10V můžete snadno nastavit úpravou PWM duty cycle.

Modul PWM na převodník napětí je kompaktní a snadno se instaluje i používá. Nabízí flexibilní možnosti nastavení úrovně signálu, díky čemuž je vhodný pro širokou škálu aplikací, jako je regulace otáček motoru, stmívání LED a regulace teploty.

Specifikace produktu:

  • Pracovní napěťový rozsah: DC 12V-30V
  • Požadavek na výkon: minimálně 100mA
  • Frekvenční rozsah příjmu PWM signálu: 1KHZ-3KHZ
  • Rozsah vstupního napětí PWM signálu: 4.5V až 10V nebo 12V až 24V (nastavitelné pomocí jumperu)
  • Rozsah výstupního napětí: 0-10V
  • Rozsah převodu: 0%-100% převod PWM na napětí 0-10V
  • Tolerance: 5%
  • Potenciometr pro kalibraci PWM signálu
  • Rozměr modulu: (D x Š x V) 33x33x15mm
  • Nastavitelná úroveň signálu
  • Kompaktní rozměry
  • Snadná instalace
  • 0-10V výstup

Proč si vybrat tento produkt?

  • Nastavitelná vstupní úroveň – Pro PWM úroveň 4,5–10 V nebo 12–24 V.
  • Široké frekvenční pásmo – Funguje s PWM signály 1 kHz–3 kHz.
  • Kompaktní rozměry – Snadná instalace a použití.
  • Vhodné pro aplikace – Pro řízení motorů, stmívání LED a regulaci teploty.
Specifikace
Tolerance5%
Rozsah provozního napětíDC 12V-30V
Požadavek na napájeníminimálně 100mA
Frekvenční rozsah příjmu PWM signálu1KHZ-3KHZ
Rozsah vstupního napětí PWM signálu4.5V až 10V nebo 12V až 24V (nastavitelné pomocí jumperu)
Rozsah výstupního napětí0-10V
Rozsah převoduPřevod PWM 0%-100% na napětí 0-10V
Rozměry modulu(D׊×V) 33x33x15mm
