Schéma zapojení a ukázkový kód

Takto připojíš Vysoce výkonný nastavitelný step-up modul DC-DC 3.0~35V na 3.5~35V 100W s digitálním voltmetrem k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Monitor napětí modulu Step-Up Boost

Tento projekt napájí nastavitelný DC-DC step-up modul z pinu 5V Arduina a sleduje výstupní napětí pomocí analogového pinu A0. Můžete porovnávat hodnoty v Serial Monitoru Arduina s vestavěným LED displejem modulu, zatímco otáčíte potenciometrem.

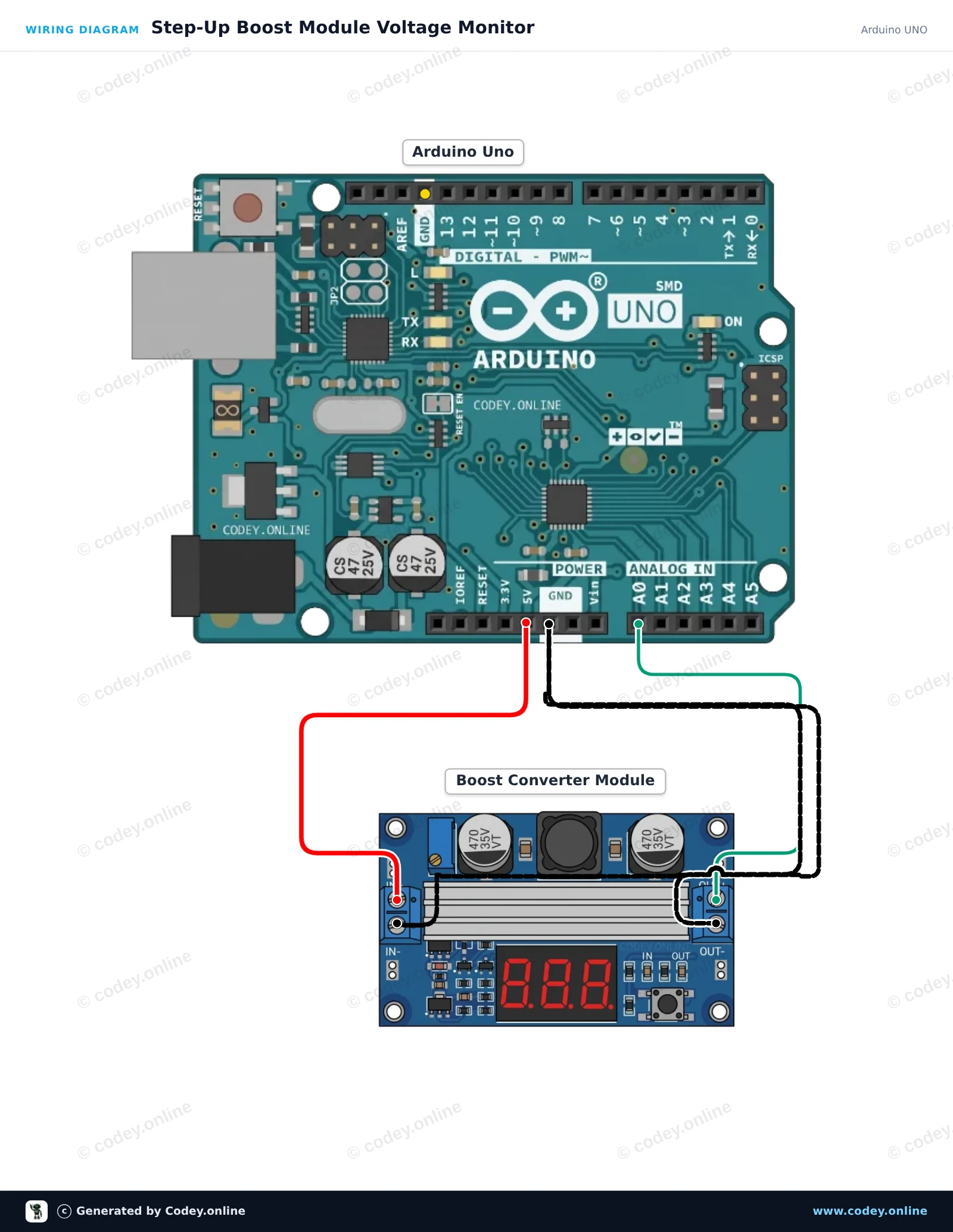

Schéma zapojení: Vysoce výkonný nastavitelný step-up modul DC-DC 3.0~35V na 3.5~35V 100W s digitálním voltmetrem na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

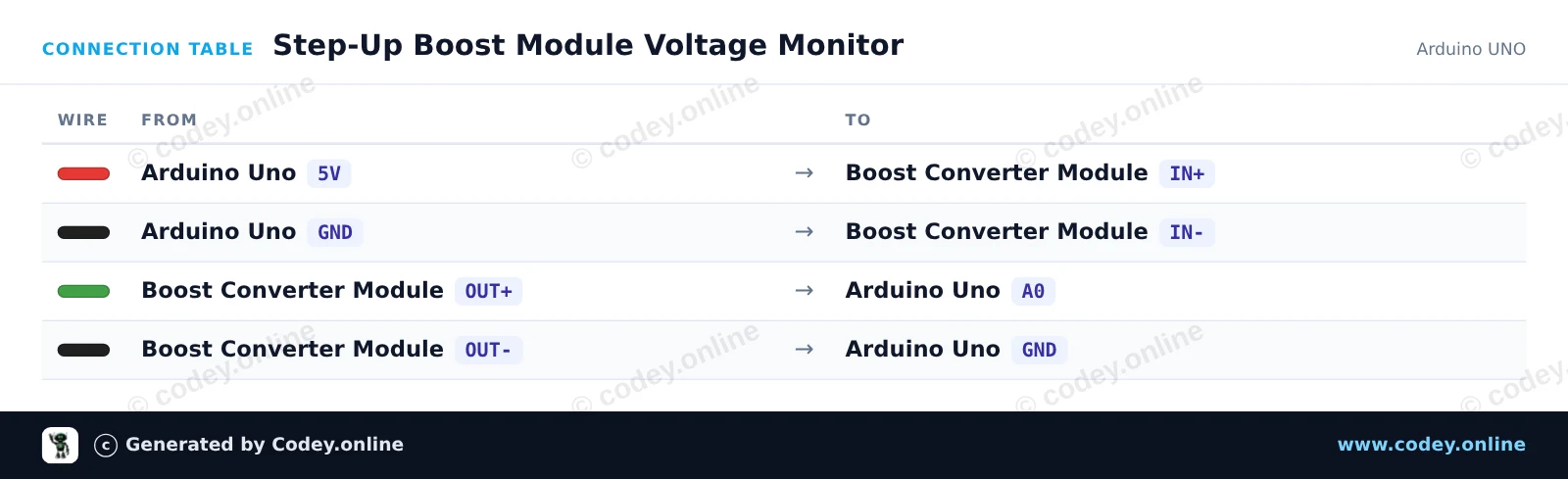

Tabulka zapojení: Vysoce výkonný nastavitelný step-up modul DC-DC 3.0~35V na 3.5~35V 100W s digitálním voltmetrem na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
Step_Up_Boost_Module_Voltage_Monitor.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Step-Up Boost Module Voltage Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// DC-DC Boost Module Voltage Monitor

const int voltagePin = A0;

void setup() {
  Serial.begin(115200);
  Serial.println(F("DC-DC Boost Module Voltage Monitor Initialized"));
}

void loop() {
  int rawValue = analogRead(voltagePin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("Raw ADC: "));
  Serial.print(rawValue);
  Serial.print(F(" | Module Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Napájení ESP32 pomocí výkonného DC-DC step-up modulu

Tento projekt ukazuje, jak napájet desku ESP32 z 3.7V Li-ion battery, kterou zvýšíme na 5V pomocí nastavitelného DC-DC step-up modulu s vestavěným voltmeter display. Nastavte onboard potentiometer, dokud displej neukáže 5.0V, než jej připojíte ke kolíku VIN na ESP32. Po napájení onboard LED na ESP32 bliká a vypisuje stavové zprávy do Serial Monitor.

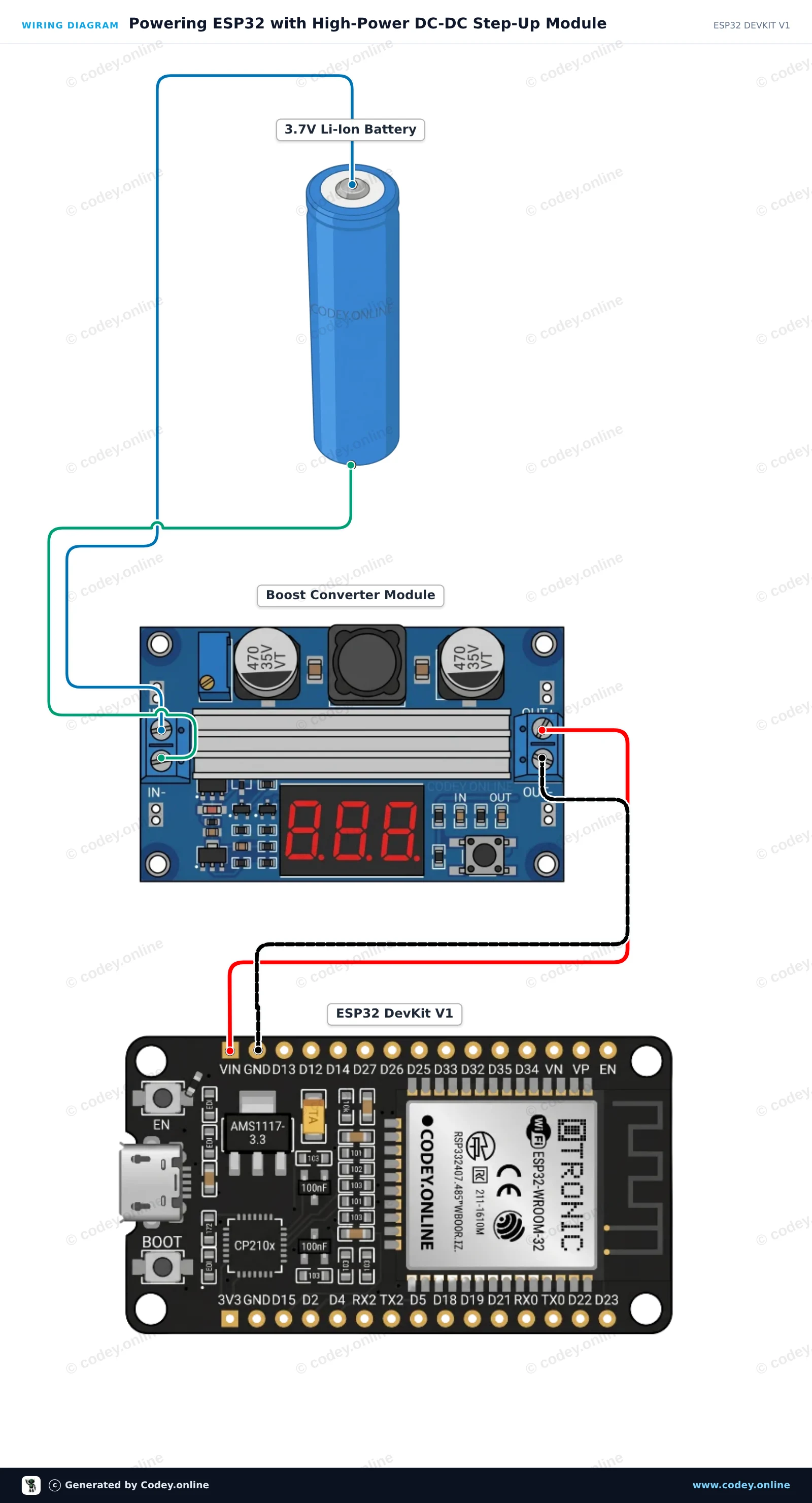

Schéma zapojení: Vysoce výkonný nastavitelný step-up modul DC-DC 3.0~35V na 3.5~35V 100W s digitálním voltmetrem na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

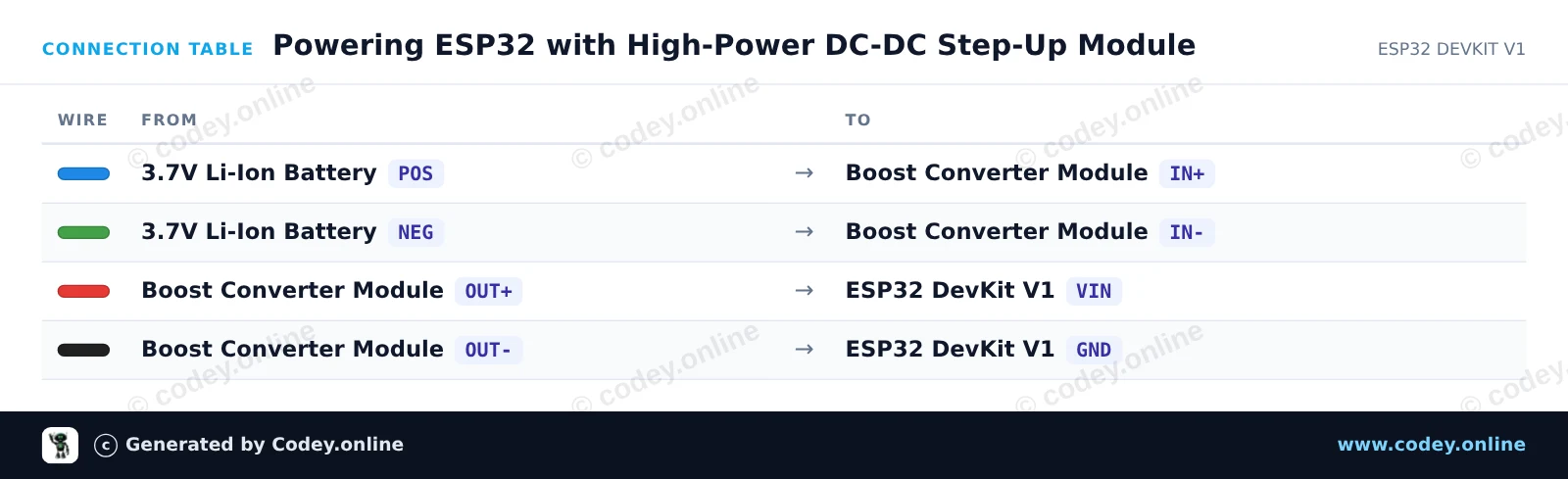

Tabulka zapojení: Vysoce výkonný nastavitelný step-up modul DC-DC 3.0~35V na 3.5~35V 100W s digitálním voltmetrem na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
Powering_ESP32_with_High_Power_DC_DC_Ste.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with High-Power DC-DC Step-Up Module
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Demonstration of ESP32 powered via DC-DC Step-Up Module
// Ensure output voltage is set to 5.0V using the onboard trimmer before connecting.

const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int uptimeSeconds = 0;

void setup() {
  Serial.begin(115200);
  delay(1000);

  pinMode(LED_PIN, OUTPUT);

  Serial.println("========================================");
  Serial.println("ESP32 Powered by DC-DC Boost Converter");
  Serial.println("========================================");
}

void loop() {
  // Turn on LED
  digitalWrite(LED_PIN, HIGH);
  delay(500);

  // Turn off LED
  digitalWrite(LED_PIN, LOW);
  delay(500);

  uptimeSeconds++;
  Serial.print("System running on boosted power. Uptime: ");
  Serial.print(uptimeSeconds);
  Serial.println(" s");
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

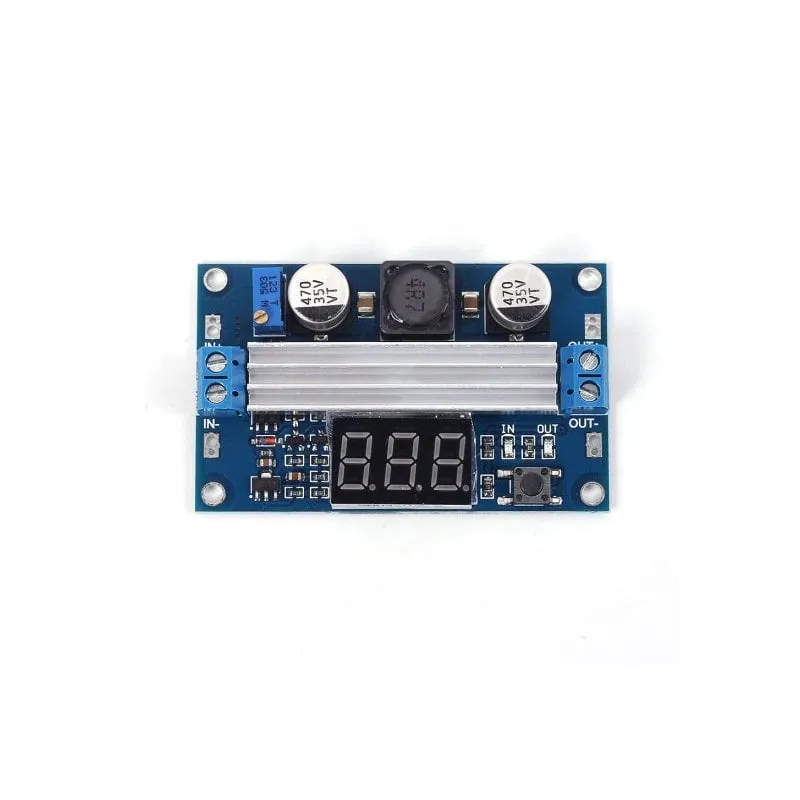

Vysoce výkonný nastavitelný step-up modul DC-DC 3.0~35V na 3.5~35V 100W s digitálním voltmetrem

Tento Step Up (Boost) regulátorový modul [3-35V] je kompaktní, ale výkonný 6A DC-DC step-up (boost) napájecí konvertorový modul.

Má široký rozsah provozního napájení se vstupním napětím mezi 3,5 a 35V a toto vstupní napětí zvýší z 4V na 35V.

Modul obsahuje také integrovaný voltmetr, který může měřit jak vstupní, tak výstupní napětí. Přepínač napětí umožňuje snadné přepínání mezi oběma hodnotami.

Spolu s vysoce přesným víceotáčkovým potenciometrem lze dosáhnout a změřit jakéhokoli požadovaného výstupního napětí v rámci jeho napájecího rozsahu bez potřeby externího měřicího přístroje. LED indikátory navíc zobrazují proud a měření vstupu nebo výstupu.

Funkce

  • Rozsah vstupního napětí: 3 ~ 35VDC (Poznámka: pokud je vstupní napětí nižší než 4V, dochází k poruše voltmetru)
  • Vstupní proud: 9A (max)
  • Rozsah výstupního napětí: 3,5 ~ 35VDC (ujistěte se, že výstupní napětí je vyšší než vstupní napětí)
  • Výstupní proud: 6A (max)
  • Výstupní výkon: 75W (když jsou vstupní a výstupní napětí vyšší než 20V až 128W)
  • Účinnost přeměny: 96,4% (max)
  • Rozsah voltmetru: 4 až 40V, chyba ±0. 1V
  • Rozměry: 67 mm x 43 mm x 12 mm





Balení obsahuje:
1 x výkonný nastavitelný step-up modul DC-DC

  • Nastavitelné napětí
  • Digitální voltmetr
  • 96,4% účinný
  • Výkonný modul
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Široký rozsah vstupního napětí – Funguje s vstupním napětím 3,5 až 35 VDC.
  • Nastavitelný výstup – Požadované výstupní napětí lze nastavit v rámci rozsahu.
  • Vestavěný voltmetr – Měří vstupní i výstupní napětí přímo.
  • Snadné přepínání – Tlačítko volby napětí přepíná mezi oběma měřeními.
  • LED indikátory – Zobrazuje proud a měření vstupu nebo výstupu.
Specifikace
TypStep-up (boost)
Výstupní výkon75W (když jsou vstupní a výstupní napětí vyšší než 20V až 128W)
Výstupní proud6A (max)
Vstupní proud9A (max)
Rozsah vstupního napětí3 ~ 35VDC (Poznámka: vstupní napětí je nižší než 4V, porucha voltmetru)
Účinnost přeměny96,4% (max)
Rozsah voltmetru4 až 40V, chyba ±0. 1V
Rozměr67 mm x 43 mm x 12 mm

V balení

  • DC-DC výkonný nastavitelný zvyšující modul
