Schéma zapojení a ukázkový kód

Takto připojíš MT3608 2A Max DC-DC Step Up napájecí modul Booster Power Module k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka step-up boosteru MT3608 DC-DC

Toto zapojení ukazuje, jak připojit měnič MT3608 step-up boost k napájecím a zátěžovým lištám na Arduino Uno. Modul dostává 5V z desky a pomocí vestavěného víceotáčkového potenciometru je zvyšuje na nastavitelně vyšší napětí (až 28V). Pomocí multimetru mezi VOUT+ a VOUT- nastavte a ověřte požadované výstupní napětí.

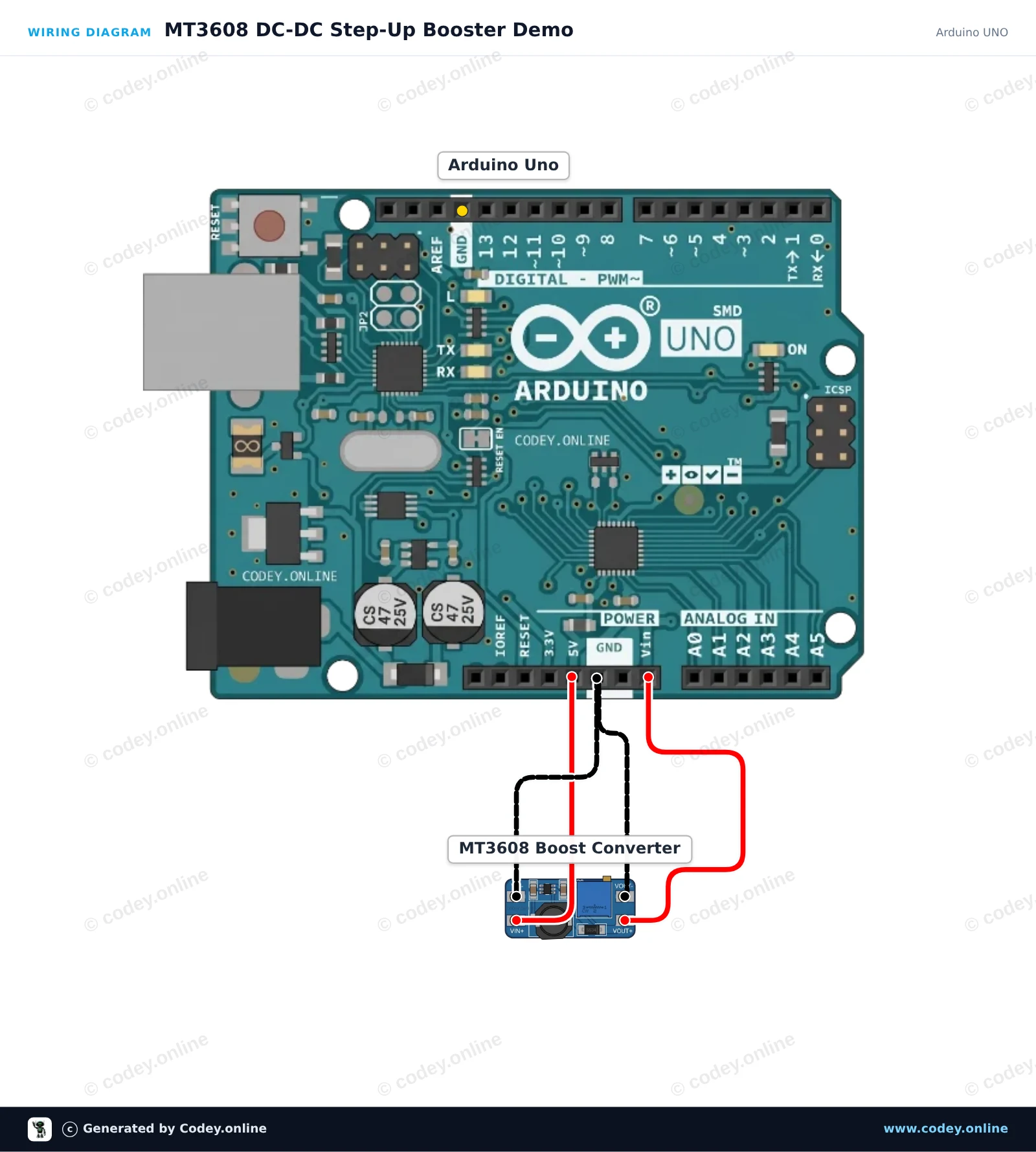

Schéma zapojení: MT3608 2A Max DC-DC Step Up napájecí modul Booster Power Module na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

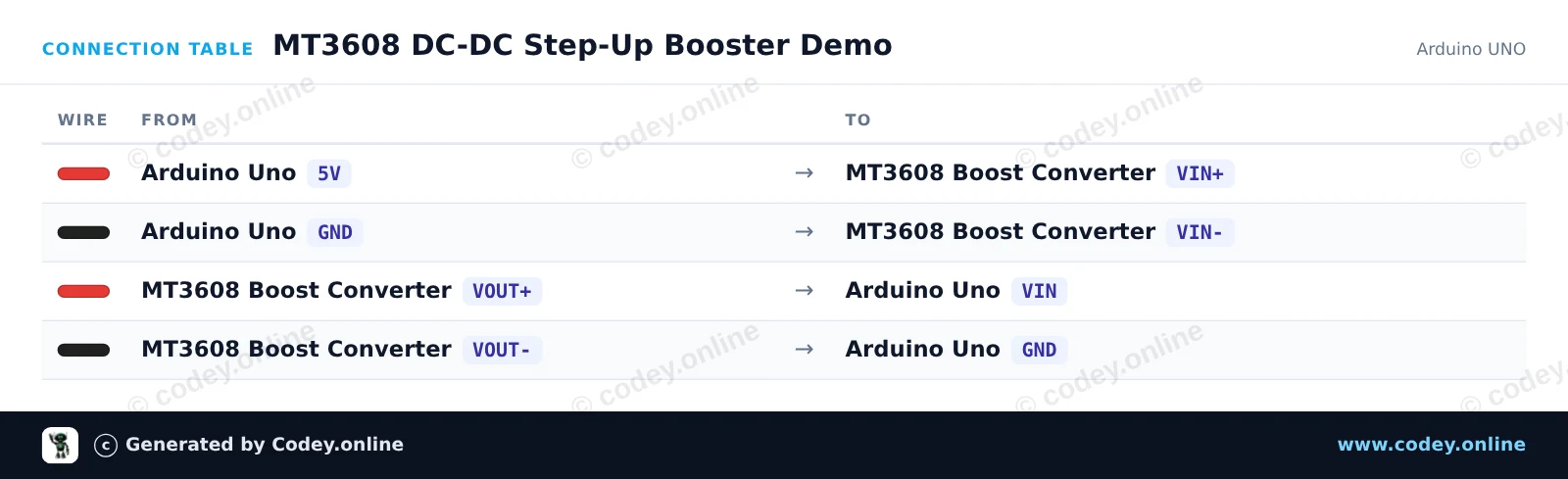

Tabulka zapojení: MT3608 2A Max DC-DC Step Up napájecí modul Booster Power Module na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
MT3608_DC_DC_Step_Up_Booster_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MT3608 DC-DC Step-Up Booster Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : MT3608 2A Max DC-DC Step Up Power Module Booster Power Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MT3608 DC-DC Step-Up Converter Demo

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(115200);

  Serial.println(F("--- MT3608 Boost Converter Demo ---"));
  Serial.println(F("Input: Arduino 5V -> VIN+, GND -> VIN-"));
  Serial.println(F("Output: VOUT+ / VOUT- provides the boosted DC supply."));
  Serial.println(F("Tip: Turn the onboard potentiometer counter-clockwise"));
  Serial.println(F("     (often 10-20 turns initially) to step up the output."));
  Serial.println(F("Use a multimeter across VOUT+ and VOUT- to calibrate."));
}

void loop() {
  // Heartbeat pulse to confirm the board is active
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Monitor napětí MT3608 DC-DC Step-Up

Tento projekt napájí step-up booster MT3608 z pinu VIN ESP32 a sleduje zvýšené výstupní napětí v reálném čase. Dělič napětí ze dvou rezistorů bezpečně převádí vysoké výstupní napětí do rozsahu ADC ESP32. Otáčejte víceotáčkovým trimr potenciometrem na MT3608 pro nastavení výstupu a sledujte, jak se hodnota aktualizuje v Serial Monitor.

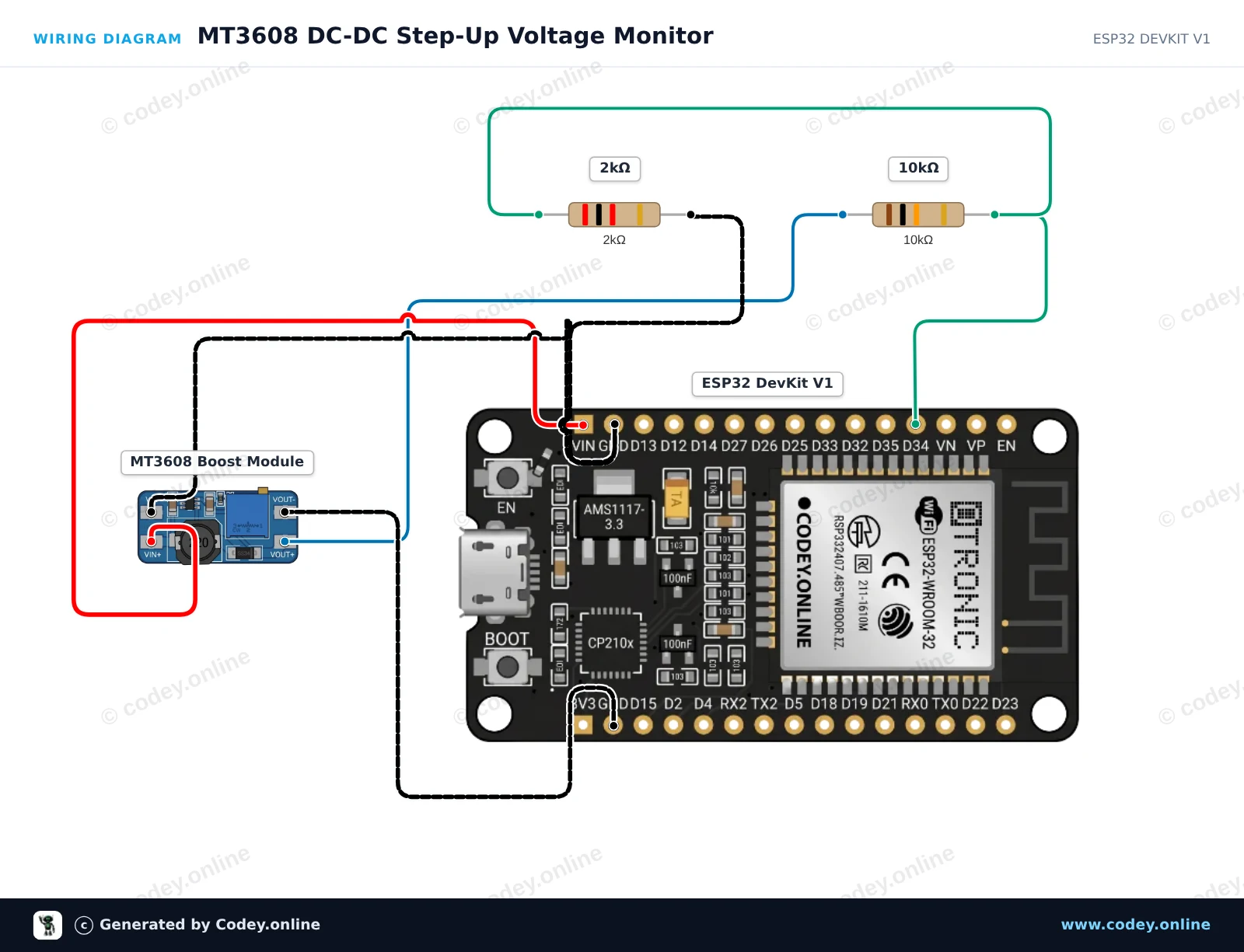

Schéma zapojení: MT3608 2A Max DC-DC Step Up napájecí modul Booster Power Module na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

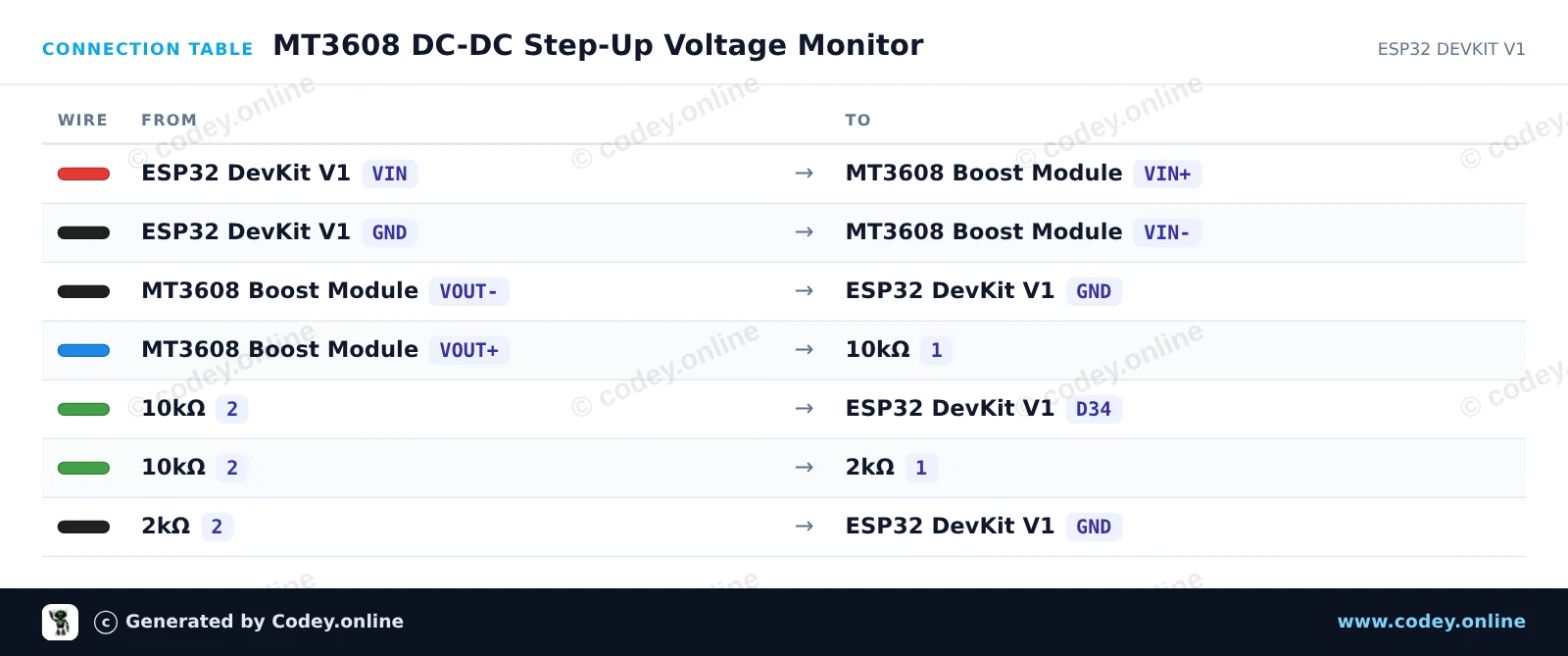

Tabulka zapojení: MT3608 2A Max DC-DC Step Up napájecí modul Booster Power Module na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
MT3608_DC_DC_Step_Up_Voltage_Monitor.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MT3608 DC-DC Step-Up Voltage Monitor
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : MT3608 2A Max DC-DC Step Up Power Module Booster Power Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int SENSE_PIN = 34;
const float R1 = 10000.0;
const float R2 = 2000.0;
const float DIVIDER_RATIO = (R1 + R2) / R2;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("--- MT3608 Boost Converter Monitor ---");
}

void loop() {
  // Read the scaled voltage from the resistor divider
  int raw = analogRead(SENSE_PIN);
  float pinVoltage = (raw / 4095.0) * 3.3;
  float boostVoltage = pinVoltage * DIVIDER_RATIO;

  Serial.print("ADC Raw: ");
  Serial.print(raw);
  Serial.print(" | Boost Output Voltage: ");
  Serial.print(boostVoltage, 2);
  Serial.println(" V");

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

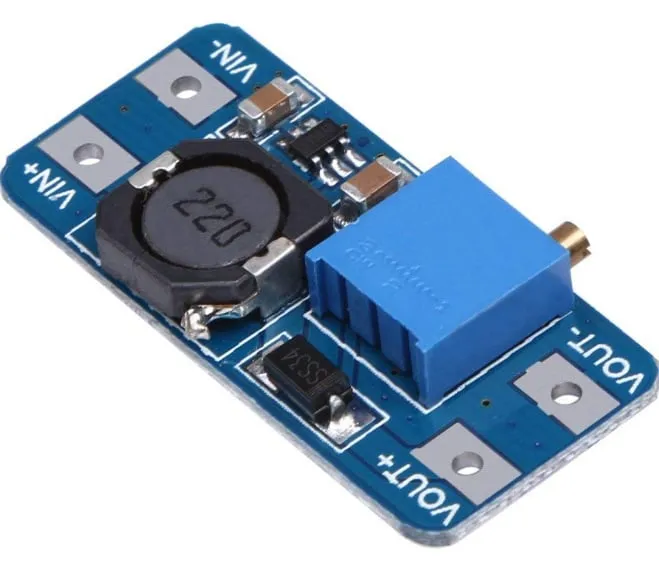

MT3608 2A Max DC-DC Step Up napájecí modul Booster Power Module

Vstupní napětí: 2V-24V DC
Výstupní napětí: 5V-28V DC

Poznámka: Tento modul není vhodný pro napájení elektromotorů nebo cívek (solenoidů). Pro tento účel použijte silný step-up booster modul, který je vybaven kondenzátory.


Výstupní proud: 1A (max), 0.5A (kontinuálně), <100mA (vstup <4.0V), <50mA (vstup <3.5V)
Typ modulu: Neizolovaný step-up (boost)
Usměrnění: Nesynchronní usměrnění
Účinnost přeměny: 96% (nejvyšší)
Spínací frekvence: 1.2MHz
Maximální zvlnění výstupu: 100mV (tovární specifikace)
Regulace zátěže: ±0.5%
Regulace napětí: ±0.5%
Ochrana proti zkratu: Ne
Provozní teplota: -45°C až +85°C
Rozměry PCB: 37 x 17mm

Upozornění: Potenciometr se může otočit přibližně 25x dokola (asi 50 otočení rukou) od začátku do konce. Může tedy chvíli trvat, než bude dosaženo požadovaného napětí. Při prvním použití se může stát, že bude potřeba mnoho otočení, než vůbec uvidíte změnu napětí.

Rozměry
Délka: 3,6cm
Šířka: 1,7cm
Výška: 0,6cm

  • Step-up boost
  • Nastavitelný potenciometr
  • 96% účinnost
  • -45°C až +85°C

Proč si vybrat tento produkt?

  • Vyšší výstupní napětí – Zvyšuje 2V-24V DC na 5V-28V DC.
  • Až 1A výstup – Dodává maximální výstupní proud 1A.
  • Velmi vysoká účinnost – Účinnost přeměny až 96%.
  • Široký teplotní rozsah – Pracuje od -45°C do +85°C.
  • Přesná regulace napětí – Regulace zátěže a napětí ±0.5%.
Specifikace
Šířka1,7 cm
Provozní teplota-45°C do +85°C
Vstupní napětí2V-24V DC
Výstupní napětí5V-28V DC
Délka3,6cm
TypNeizolovaný step-up
Výška0,6cm
Výstupní proud1A (max)
Rozměry PCB37 x 17mm
Regulace napětí± 0,5%
Zvlnění na výstupu100mV
Daňový režim± 0.5%
Spínací frekvence1.2MHz
