Schéma zapojení a ukázkový kód

Takto připojíš Nastavitelný step-down modul 4~38V 5A 96% vysoká účinnost XL4015 k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Monitor snižujícího měniče LM2596

Tento projekt napájí step-down modul LM2596 z 5V větve Arduino a měří jeho regulované výstupní napětí na analogovém pinu A0. Nastavte vestavěný potenciometr malým šroubovákem a sledujte změny napětí v reálném čase, které se vypisují do Serial Monitoru (udržujte výstup pod 5V).

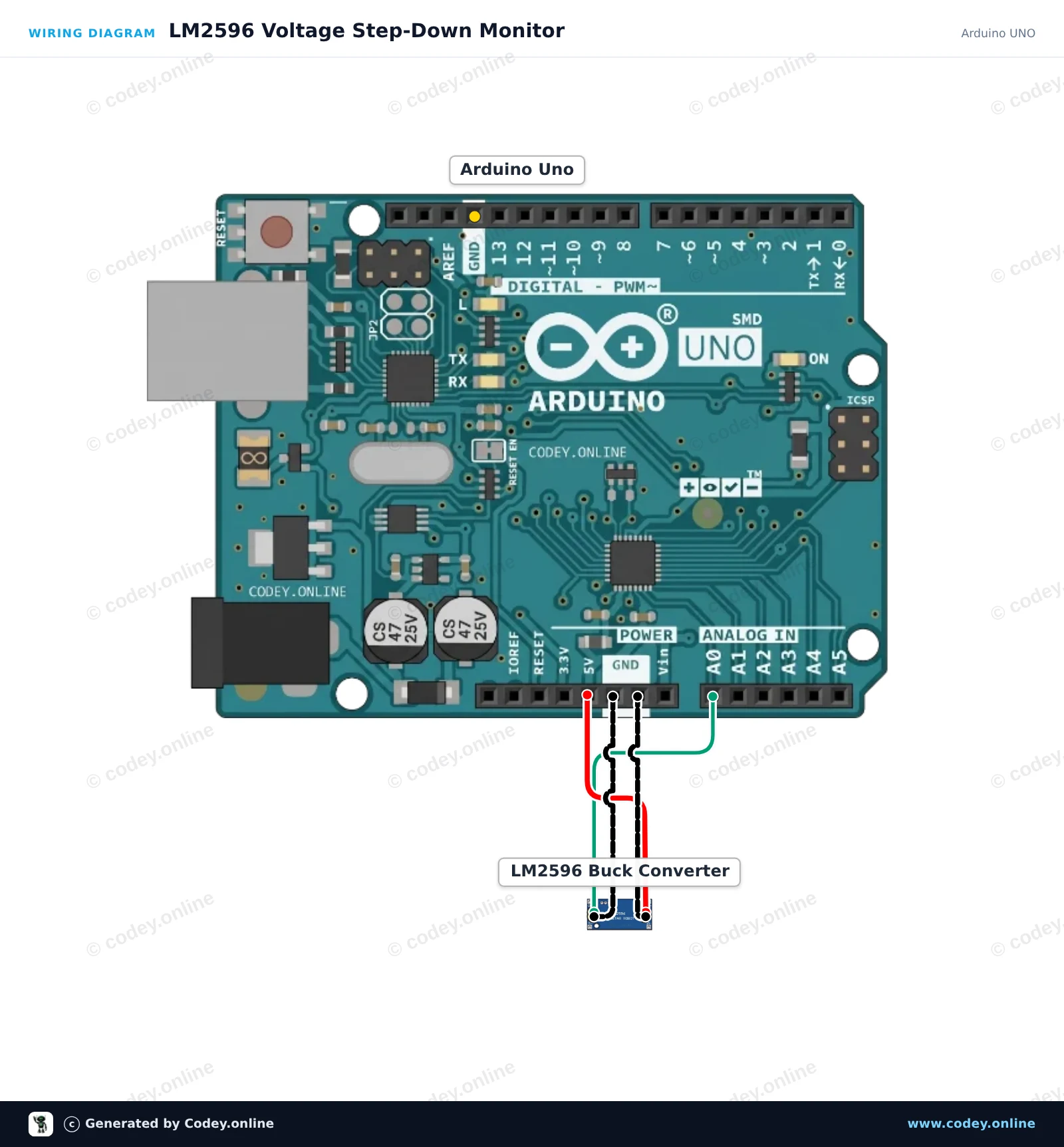

Schéma zapojení: Nastavitelný step-down modul 4~38V 5A 96% vysoká účinnost XL4015 na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

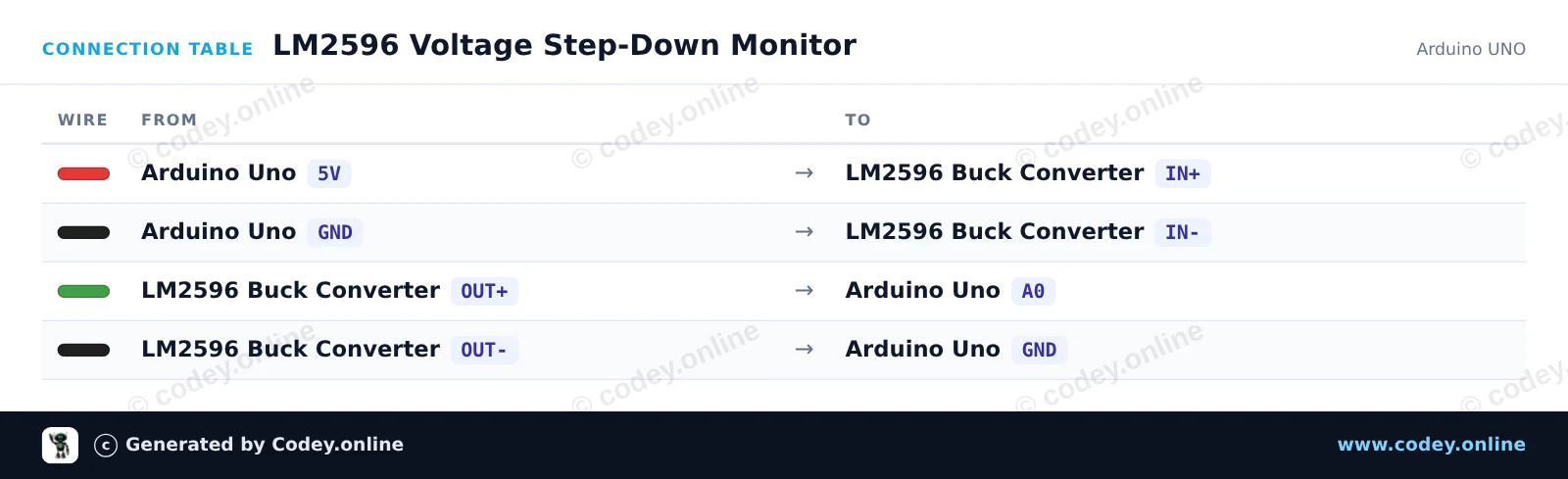

Tabulka zapojení: Nastavitelný step-down modul 4~38V 5A 96% vysoká účinnost XL4015 na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
LM2596_Voltage_Step_Down_Monitor.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LM2596 Voltage Step-Down Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int voltagePin = A0;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }
  Serial.println(F("LM2596 Step-Down Voltage Monitor"));
  Serial.println(F("Turn the onboard trimmer to adjust the output voltage (0-5V)."));
}

void loop() {
  int rawValue = analogRead(voltagePin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("ADC Value: "));
  Serial.print(rawValue);
  Serial.print(F(" | Output Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Napájení ESP32 pomocí LM2596 buck konvertoru

Před připojením ESP32 použijte multimetr k nastavení trimrového potenciometru LM2596, dokud OUT+ neukazuje přesně 5.0V. Modul účinně snižuje vstupních 12V na stabilní 5V výstup, aby napájel ESP32 přes VIN a GND. Po připojení se ESP32 spustí, rozbliká vestavěnou status LED a posílá heartbeat zprávy přes Serial.

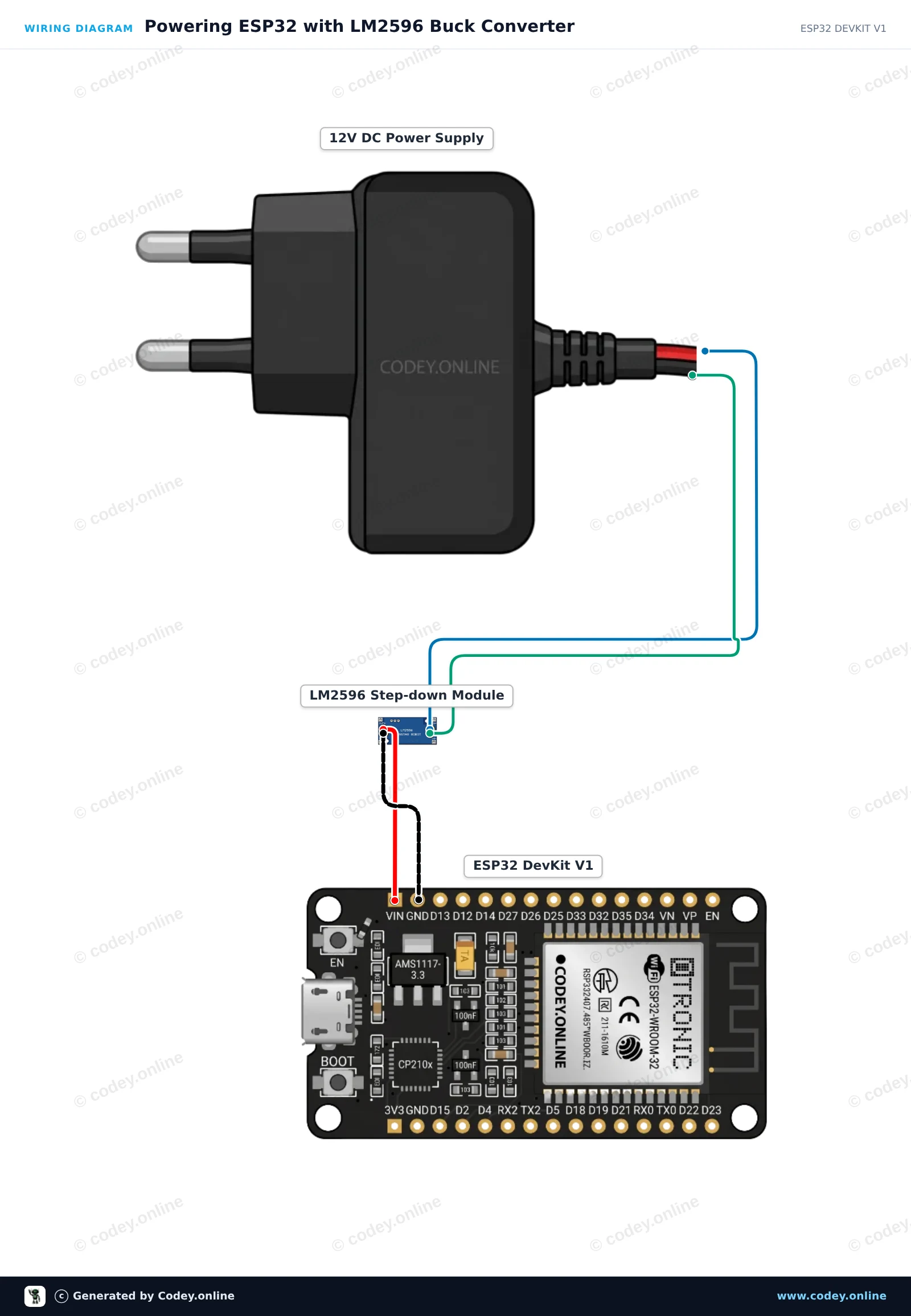

Schéma zapojení: Nastavitelný step-down modul 4~38V 5A 96% vysoká účinnost XL4015 na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

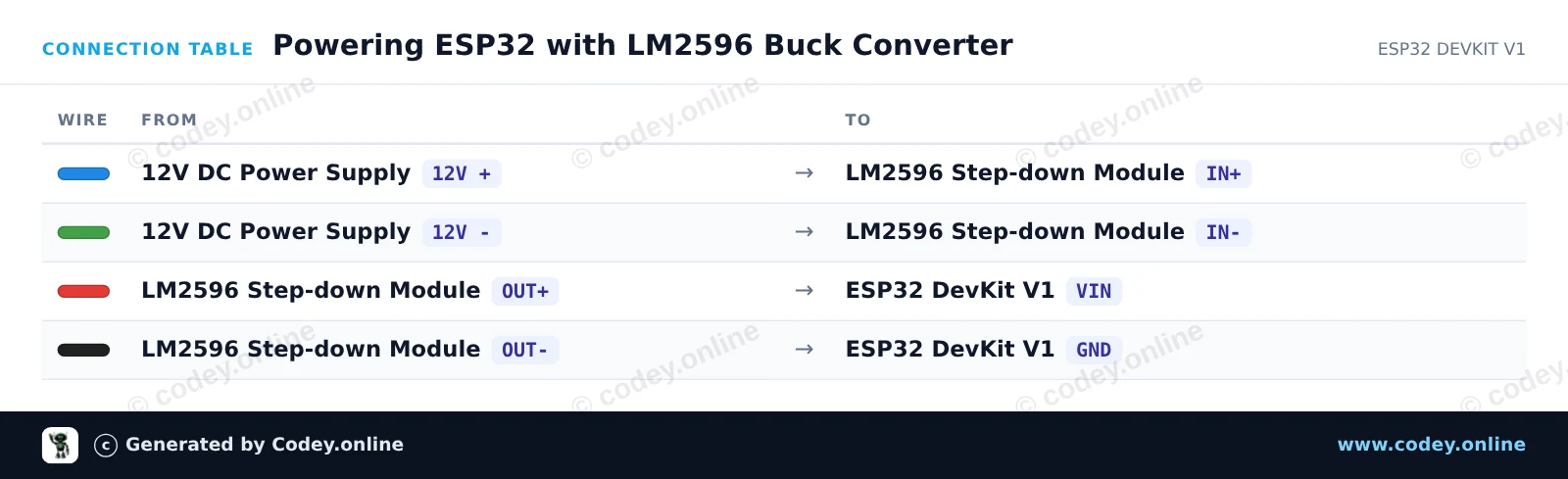

Tabulka zapojení: Nastavitelný step-down modul 4~38V 5A 96% vysoká účinnost XL4015 na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
Powering_ESP32_with_LM2596_Buck_Converte.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with LM2596 Buck Converter
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LM2596 Step-Down Buck Converter ESP32 Power Demo
// Note: Always adjust LM2596 output to 5V before connecting to VIN!

const int LED_PIN = 2; // Onboard LED

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("LM2596 Step-Down Buck Converter Demo");
  Serial.println("ESP32 successfully running on regulated 5V power!");
}

void loop() {
  // Turn LED on
  digitalWrite(LED_PIN, HIGH);
  Serial.print("Uptime: ");
  Serial.print(millis() / 1000);
  Serial.println(" s | Power Status: OK (LED ON)");
  delay(500);

  // Turn LED off
  digitalWrite(LED_PIN, LOW);
  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

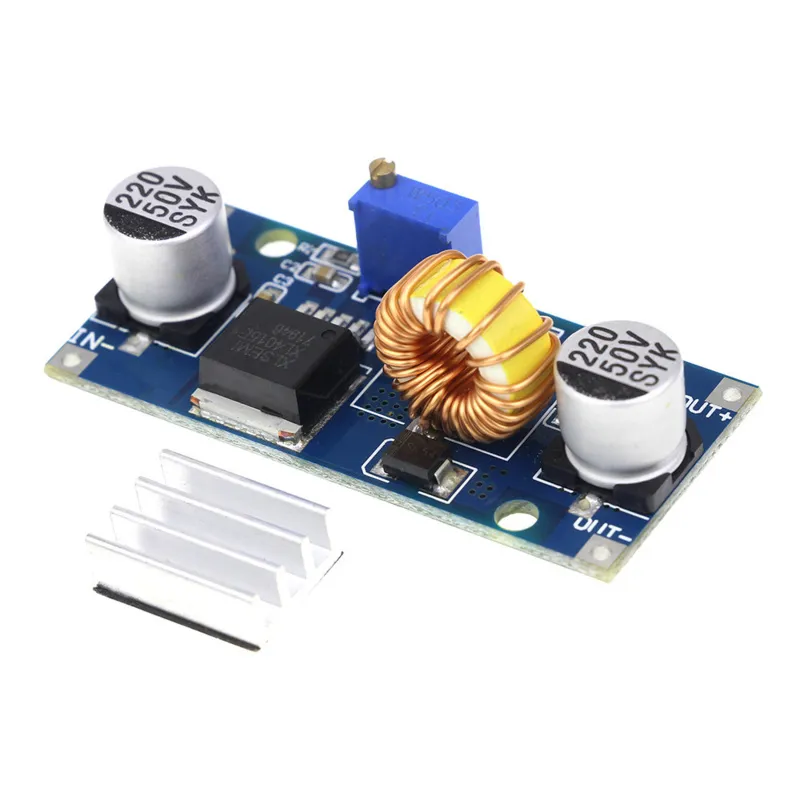

Nastavitelný step-down modul 4~38V 5A 96% vysoká účinnost XL4015

Vstupní napětí 4-38VDC
Výstupní napětí 1.25-36VDC, nastavitelné
Výstupní proud 0-5A, s ochranou proti zkratu na výstupu.
Maximální výstup 75W s tepelnou ochranou

Včetně chladiče, který je dodáván samostatně. Lze jej připevnit pomocí přiložené 3M pásky.

Rozměry
Délka: 5,4cm
Šířka: 2,45cm
Výška: 1,7cm

  • Nastavitelný výstup
  • Ochrana proti zkratu
  • Tepelná ochrana
  • Kompaktní rozměry

Proč si vybrat tento produkt?

  • Nastavitelný výstup – Výstupní napětí nastavitelné od 1,25–36 V DC.
  • Ochrana proti zkratu – Chrání výstup proti zkratu.
  • Tepelná ochrana – Maximální výstup 75 W s tepelnou ochranou.
  • Včetně chladiče – Chladič je dodáván nesmontovaný.
  • Snadné upevnění – K upevnění pomocí přiloženého 3M pásku.
Specifikace
Šířka2,45 cm
Výkon75W
Vstupní napětí4-38VDC
Výstupní napětí1.25-36VDC
Délka5,4 cm
Výška1,7 cm
Výstupní proud0-5A

V balení

  • step-down modul
  • chladič

Hodnocení

★★★★★ 5,0/5 1 recenze
  • ★★★★★Luc

    Funguje přesně. Snadné připojení.

Napsat recenzi
Vaše hodnocení

Doprava & vrácení

Doprava

  • Balík s track & trace€ 6,355 pracovních dnů
  • Balík s track & trace€ 7,555 pracovních dnů
  • Balík s track & trace€ 8,755 pracovních dnů
  • Balík s track & trace€ 9,405 pracovních dnů
Vše o dopravě

Vrácení

Nespokojený? Po doručení máte 30 dní na vrácení produktu.

Vše o vrácení
