Schéma zapojení a ukázkový kód

Takto připojíš LM2596S Nastavitelný Step-Down 4-40V -> 1.25-37V s vestavěným voltmetrem k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Monitor napětí LM2596 Step-Down

Tento projekt měří výstupní napětí modulu LM2596 buck converter pomocí analogového vstupního pinu A0 na Arduinu. Napájejte vstup modulu z 5V railu Arduina (nebo z externího napájení až do 40V) a otáčejte onboard potenciometrem, abyste v Serial Monitoru sledovali změnu změřeného výstupního napětí.

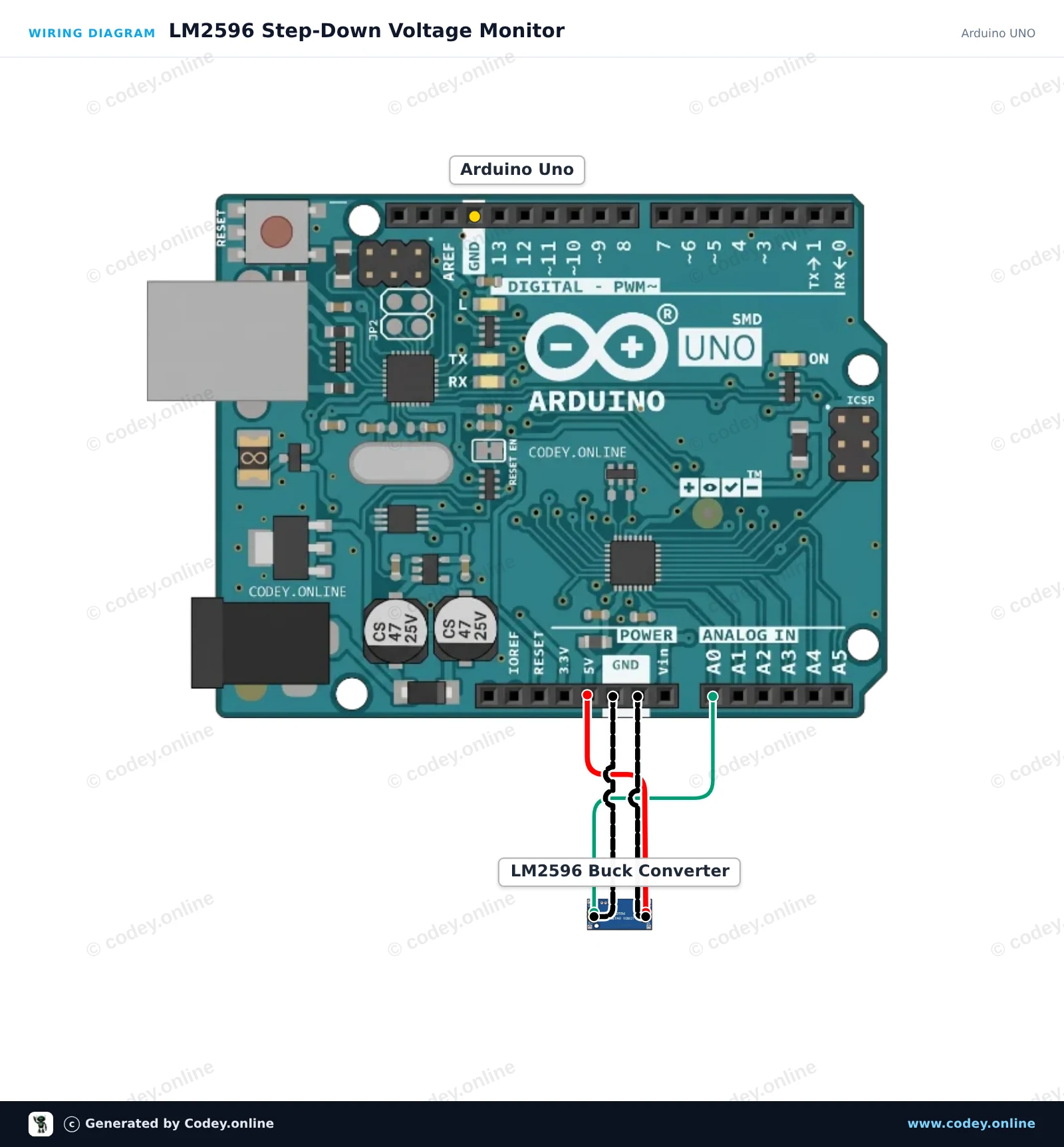

Schéma zapojení: LM2596S Nastavitelný Step-Down 4-40V -> 1.25-37V s vestavěným voltmetrem na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

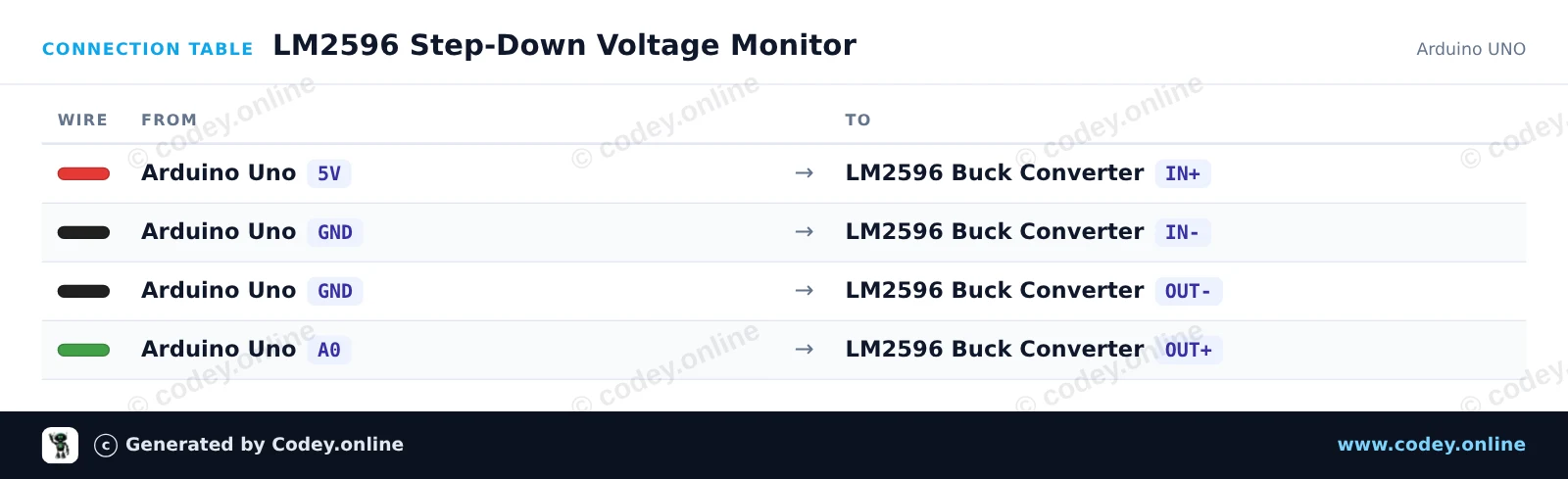

Tabulka zapojení: LM2596S Nastavitelný Step-Down 4-40V -> 1.25-37V s vestavěným voltmetrem na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
LM2596_Step_Down_Voltage_Monitor.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LM2596 Step-Down Voltage Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int voltagePin = A0;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }
  Serial.println(F("LM2596 Step-Down Module Monitor"));
  Serial.println(F("Turn the onboard brass potentiometer to adjust output voltage."));
  Serial.println(F("-----------------------------------------------------------"));
}

void loop() {
  // Read the analog voltage (0 to 1023 corresponds to 0V to 5V)
  int rawValue = analogRead(voltagePin);
  float voltage = (rawValue * 5.0) / 1023.0;

  Serial.print(F("Raw ADC: "));
  Serial.print(rawValue);
  Serial.print(F(" | Output Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Napájení ESP32 pomocí LM2596 buck converter

Tento obvod používá LM2596 step-down modul k regulaci vstupu 12V DC na stabilních 5V pro pin VIN ESP32. Před připojením ESP32 nastavte onboard trimr tak, aby výstupní napětí bylo přesně 5.0V podle měření multimetrem. Jakmile je ESP32 připojené, bliká jeho onboard LED a vypisuje heartbeat zprávu do Serial Monitor.

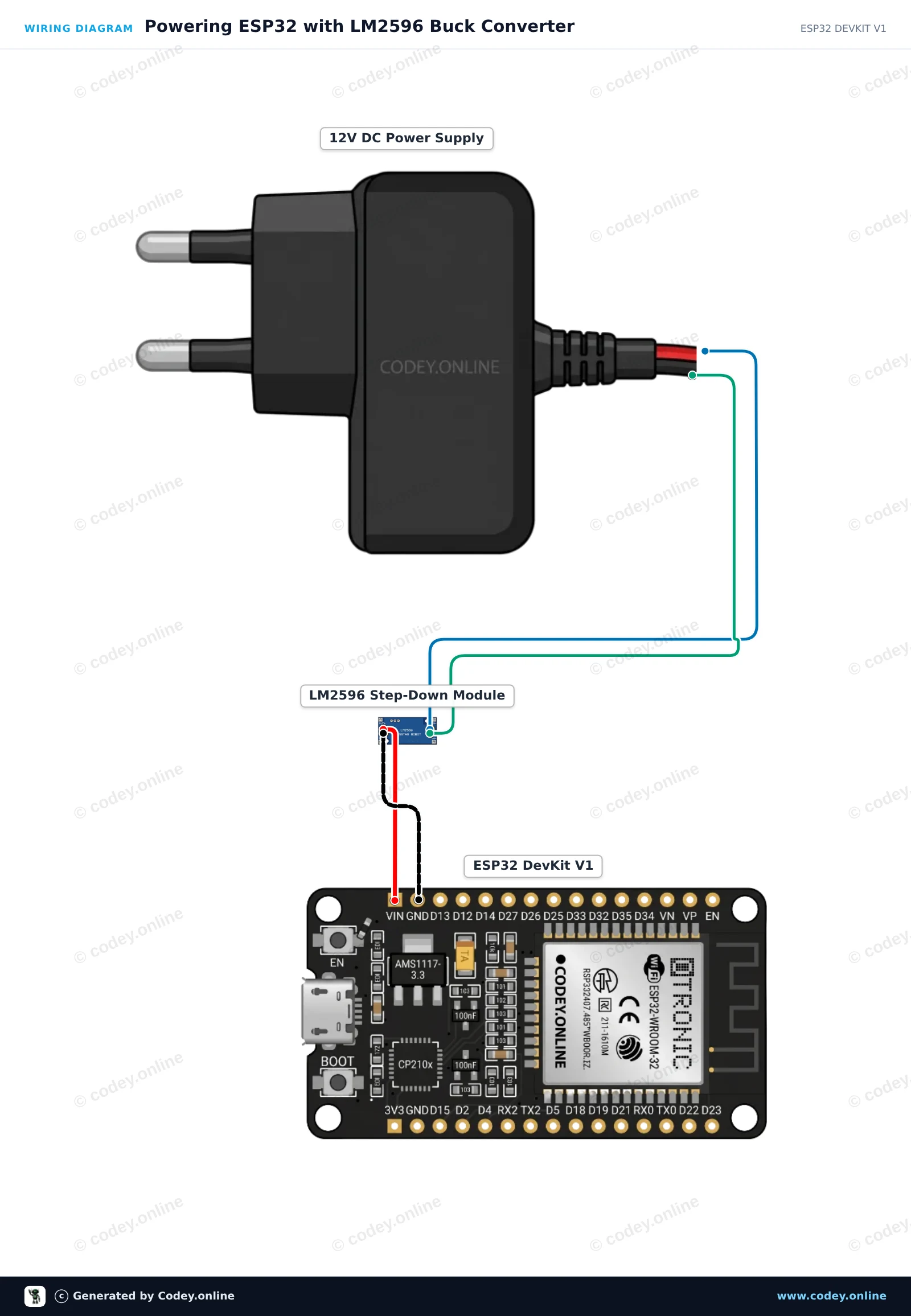

Schéma zapojení: LM2596S Nastavitelný Step-Down 4-40V -> 1.25-37V s vestavěným voltmetrem na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

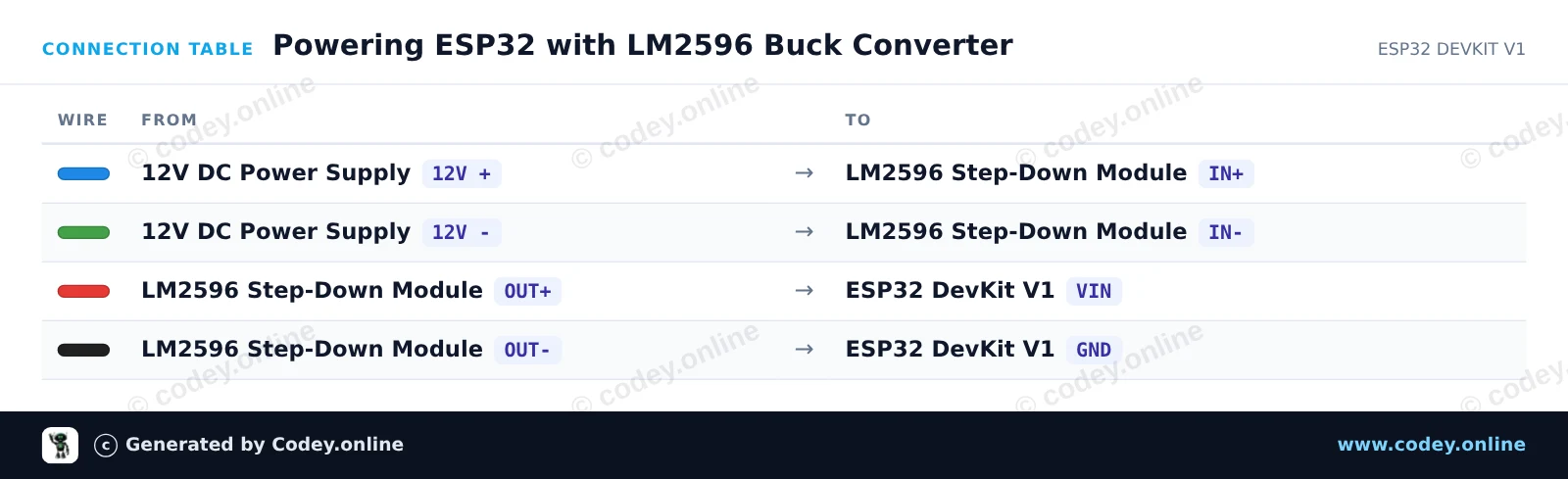

Tabulka zapojení: LM2596S Nastavitelný Step-Down 4-40V -> 1.25-37V s vestavěným voltmetrem na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
Powering_ESP32_with_LM2596_Buck_Converte.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with LM2596 Buck Converter
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int LED_PIN = 2;
unsigned long counter = 0;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("LM2596 Step-Down Powered ESP32 Started!");
  Serial.println("Ensure LM2596 output was calibrated to 5.0V before connecting to VIN.");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);

  counter++;
  Serial.print("ESP32 running stably on buck regulator. Heartbeat count: ");
  Serial.println(counter);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

LM2596S Nastavitelný Step-Down 4-40V -> 1.25-37V s vestavěným voltmetrem

Vstupní napětí 4,0 ~ 40V. (Vstupní napětí musí být vyšší než výstupní napětí o 1,5 V nebo více)

Nastavitelný rozsah výstupního napětí 1,25V ~ 37V plynule nastavitelný. (Vstupní napětí musí být vyšší než výstupní napětí o 1,5V)

Výstupní proud 3A, doporučené použití do 2.0A, při vyšším proudu je nutné zlepšit odvod tepla.

Výstupní výkon 20W, 15W, zlepšete odvod tepla.

Vysoká účinnost přeměny, průměrně 88% (účinnost a vstupní a výstupní napětí, proud, tlak souvisejí)

S ochranou proti přepólování

Rozměry 6.1 * 3.4 * 12 cm (D * Š * V)

Rozměry
Délka: 6,5cm
Šířka: 3,5cm
Výška: 1,2cm

  • Nastavitelný rozsah
  • Displej voltmetru
  • Výstupní proud 3A
  • Ochrana proti přepólování

Proč si vybrat tento produkt?

  • Plynule nastavitelný – Výstupní napětí lze nastavit od 1,25 V do 37 V.
  • Široký rozsah vstupního napětí – Funguje se vstupním napětím 4,0 až 40 V.
  • Vysoká účinnost – Průměrná účinnost přeměny 88 %.
  • Ochrana proti přepólování – Chrání proti obrácené polaritě.
  • S voltmetrem – Vestavěný displej voltmetru.
Specifikace
Rozměry6,1 x 3,4 x 1,2 cm
Vstupní napětí4,0 ~ 40V
Výstupní napětí1,25V ~ 37V
Výstupní výkon20W
Výstupní proud3A
Účinnost88%
