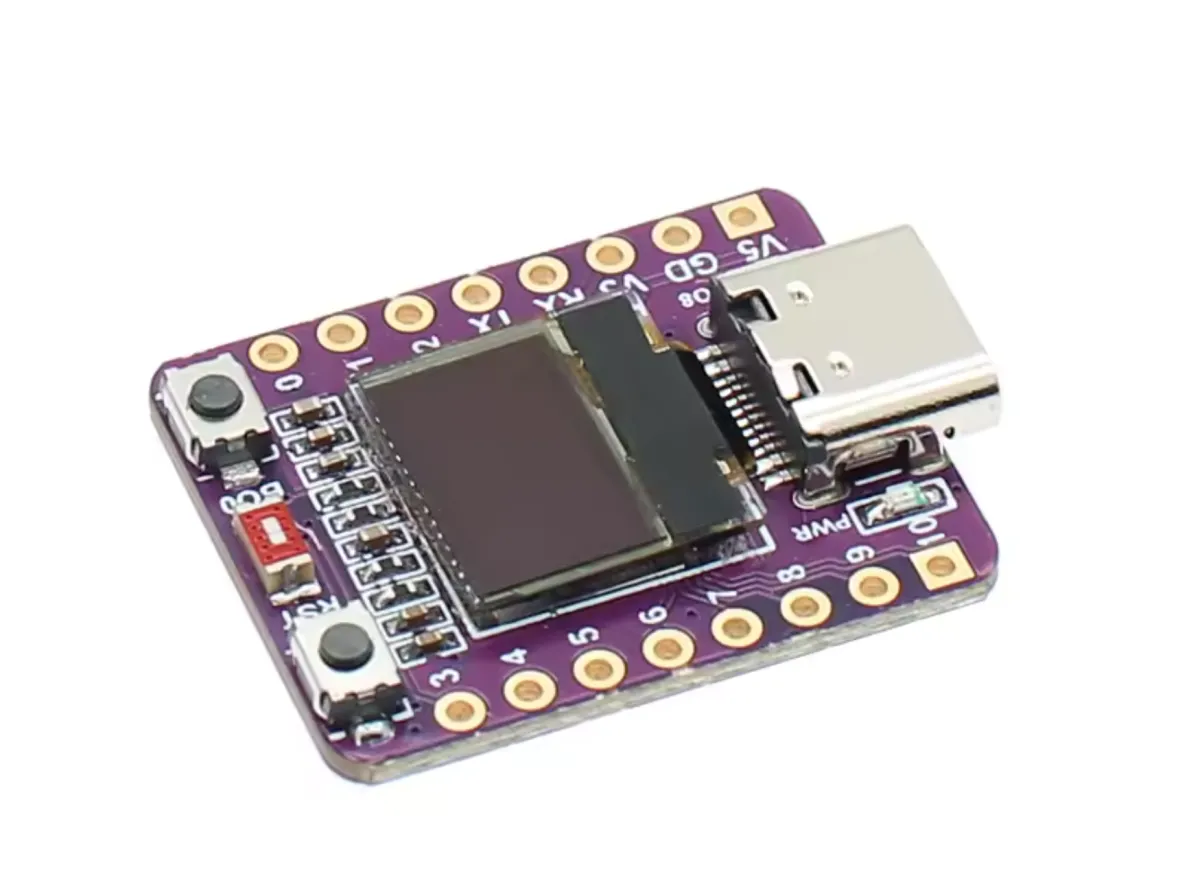

Vývojová deska ESP32-C3 s mini 0.42 inch OLED displejem

Tato vývojová deska ESP32-C3 kombinuje bezdrátovou konektivitu s kompaktním OLED displejem o velikosti 0.42 inch. Deska je založena na spolehlivém čipu ESP32C3FN4/FH4 a má vestavěnou keramickou anténu pro WiFi a Bluetooth. S 4MB flash paměti a programováním přes USB je ideální pro různé IoT projekty.

Hlavní vlastnosti

  • Procesor: ESP32-C3FN4/FH4, 32-bit RISC-V single-core až 160 MHz
  • Flash paměť: 4MB
  • Displej: 0.42-inch OLED pro okamžitou vizuální zpětnou vazbu
  • Konektivita: Dual-mode WiFi (802.11b/g/n) a Bluetooth 5 (LE, mesh)
  • Programování: Snadno přes USB
  • Anténa: Vestavěná keramická anténa

Funkce WiFi a Bluetooth

  • WiFi s datovými rychlostmi až 150 Mbps, podpora šířky pásma 20/40 MHz
  • Podpora více WiFi režimů: Station, SoftAP a promiscuous mode
  • Bluetooth 5 LE s vysokým vysílacím výkonem až 20 dBm a mesh sítěmi
  • Interní koexistence mezi WiFi a Bluetooth pro sdílené využití antény

Hardware a rozhraní

  • 22 programovatelných GPIO pinů
  • Komunikace přes UART, SPI, I2C, I2S a USB Serial/JTAG
  • Analogové funkce: dva 12-bit SAR ADC, teplotní senzor
  • Časovače a watchdogy pro spolehlivé časování a detekci chyb

Nízká spotřeba a zabezpečení

  • Čtyři úsporné režimy, včetně deep-sleep s pouhými 5 µA spotřeby
  • Zabezpečovací funkce jako secure boot a flash encryptie
  • Hardwarová kryptografická akcelerace: AES, SHA, RSA a další

Využití

Díky nízké spotřebě a všestranné konektivitě je tato deska vhodná pro:

  • Zařízení Smart Home
  • Průmyslovou automatizaci
  • Zdravotnictví
  • Spotřební elektroniku
  • Smart Agriculture
  • POS systémy
  • Servisní roboty
  • Audio zařízení
  • Low-power IoT senzory a dataloggery

Produktový návod: ESP32-C3 Development Board s 0.42" OLED

Tato kompaktní IoT deska je založena na čipu ESP32-C3 (RISC-V) a má integrovaný 0.42 inch OLED displej. Protože pinout a řízení displeje se liší od standardních modulů ESP32, najdete níže konkrétní pokyny pro správné použití desky.


1. Důležité hardwarové specifikace

  • Čip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
  • USB: Native USB (USB-C). Pozor: aktivujte "USB CDC On Boot" v Arduino IDE pro podporu Serial Monitoru.
  • OLED displej: 0.42 inch (efektivní rozlišení 72x40 pixelů).
  • Velikost: Velmi kompaktní (cca 20x25mm).

2. Pinout & Zapojení (Pozor!)

Online dokumentace bývá často matoucí. Použijte níže uvedené přiřazení pinů pro tuto konkrétní desku (styl ABRobot):

  • OLED I2C SDA: GPIO 5 (Ne 8, jak bývá často uvedeno ve schématech).
  • OLED I2C SCL: GPIO 6 (Ne 9).
  • Onboard LED: GPIO 8 (Active LOW: LOW = zapnuto, HIGH = vypnuto).
  • Boot Button: GPIO 9.
  • Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Nastavení Arduino IDE

Pro programování této desky vyberte v Arduino IDE následující nastavení:

  • Board: ESP32C3 Dev Module
  • USB CDC On Boot: Enabled (nezbytné pro zobrazení Serial.print).
  • Flash Mode: DIO (výchozí).
Tip pro první nahrání:
Pokud nahrávání selže, podržte stisknuté tlačítko BOOT, krátce stiskněte RESET a poté uvolněte BOOT. Tím vynutíte režim stahování.

4. Ovládání OLED displeje (Klíčové)

Displej používá řadič SSD1306, ale má fyzické rozlišení pouze 72x40 pixelů. Interní buffer je však 128x64. Musíte použít "offset" (posun), aby byl text viditelný.

Potřebná knihovna: Nainstalujte knihovnu U8g2 (od olikraus) přes Arduino Library Manager.

Ukázkový kód:

#include
#include

// Inicializace pro ESP32-C3 s I2C na pinech 5 (SDA) a 6 (SCL)
// Používáme standardní 128x64 driver, ale jen část displeje.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Nastavení pro 0.42 inch displej
int width = 72;
int height = 40;

// Offsety jsou potřeba pro vycentrování výstupu v bufferu 128x64
int xOffset = 30; // 30 funguje v praxi nejlépe
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Krátká pauza pro stabilitu

  u8g2.begin();
  u8g2.setContrast(255);      // Maximální jas
  u8g2.setBusClock(400000);   // 400kHz rychlost I2C
  u8g2.setFont(u8g2_font_ncenB10_tr); // Zvolte čitelný font
}

void loop(void) {
  u8g2.clearBuffer(); // Vymaž interní buffer

  // Nakresli rámeček pro otestování viditelné oblasti
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Nakresli text (berte v úvahu xOffset a yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Odešli data na displej
  delay(1000);
}

5. Kontrola dalších pinů (LED Blink)

Chcete otestovat ostatní piny? Použijte tento jednoduchý loop. Pozor: pin 8 ovládá také onboard LED.

// GPIO 8 is de Onboard LED (LOW = AAN)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED Aan
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED Uit
  delay(500);
}
  • WiFi ve dvou režimech
  • Bluetooth 5 LE
  • 0.42palcový OLED
  • USB programování

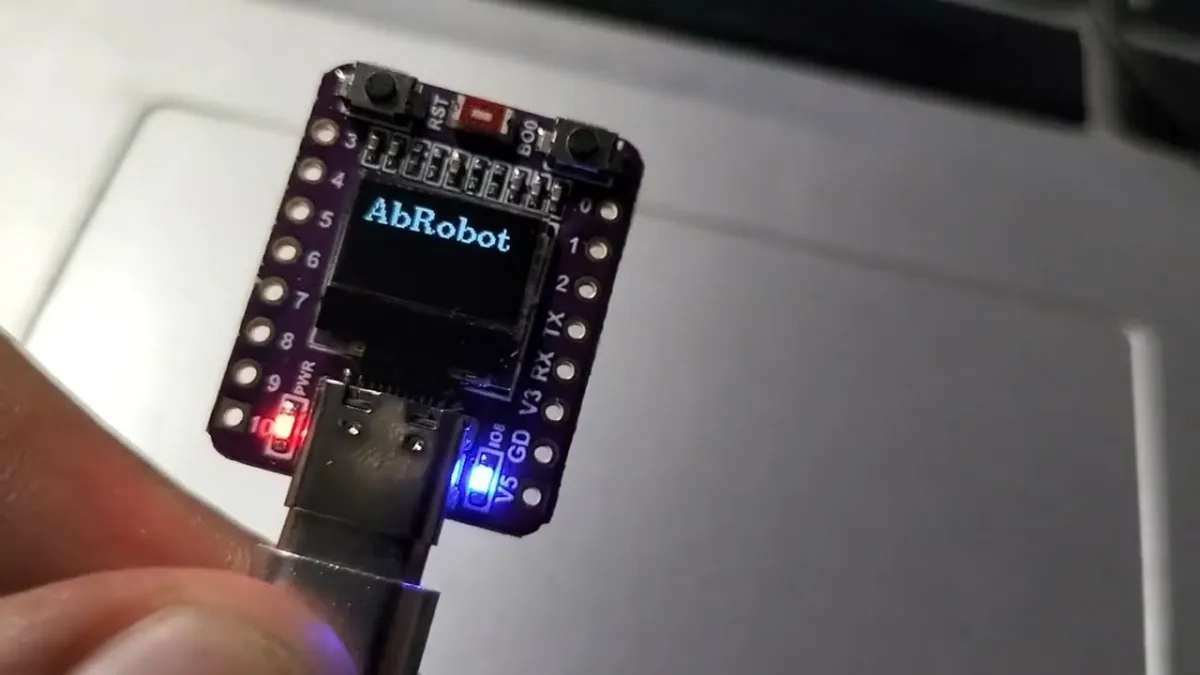

Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Kompaktní OLED displej – Okamžitá vizuální zpětná vazba na 0,42 palce.
  • Bezdrátové připojení – Podporuje WiFi a Bluetooth 5.
  • Snadné přes USB – Programování je snadné přes USB.
  • Vestavěná anténa – Keramická anténa pro WiFi a Bluetooth.
  • Mnoho rozhraní – Komunikace přes UART, SPI, I2C, I2S a USB.
Specifikace
ProcesorESP32-C3FN4/FH4, 32bitový jednojádrový RISC-V až 160 MHz
Flash paměť4 MB
Displej0,42palcový OLED pro přímou vizuální zpětnou vazbu
KonektivitaDvourežimové WiFi (802.11b/g/n) a Bluetooth 5 (LE, mesh)
ProgramováníSnadno přes USB
AnténaVestavěná keramická anténa
Podpora více režimů WiFiStanice, SoftAP a promiskuitní režim
Analogové funkcedva 12bitové SAR ADC, teplotní senzor
Hardwarová kryptografická akceleraceAES, SHA, RSA a další
ČipESP32-C3FN4 (4MB Flash, WiFi a Bluetooth 5.0)
OLED displej0,42 palce (efektivní rozlišení 72x40 pixelů)
OLED I2C SDAGPIO 5 (Ne 8, jak je často uváděno ve schématech)
OLED I2C SCLGPIO 6 (Ne 9)
Vestavěná LEDGPIO 8 (Active LOW: LOW = zapnuto, HIGH = vypnuto)
Boot tlačítkoGPIO 9
Hardwarový sériový port (UART0)TX = GPIO 21, RX = GPIO 20
DeskaESP32C3 Dev Module
USB CDC při spuštěníPovoleno (nezbytné pro zobrazení Serial.print)
Režim flashDIO (výchozí)
FormátVelmi kompaktní (cca 20x25 mm)
