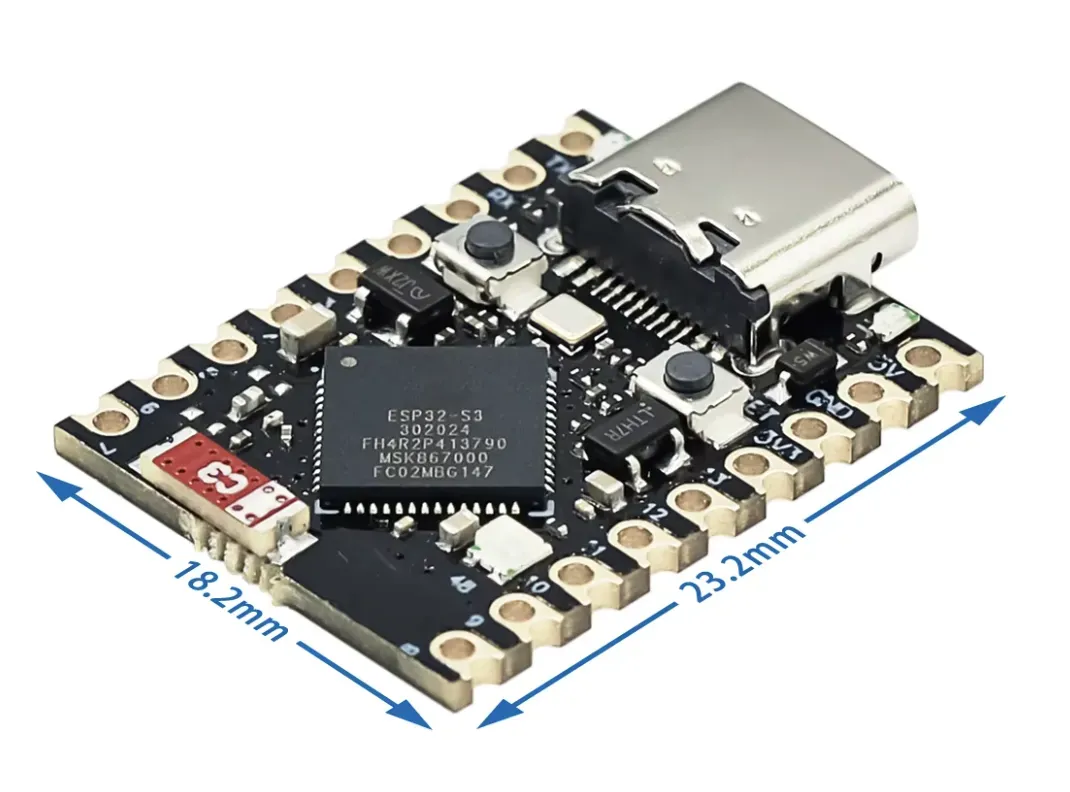

ESP32-S3 Super Mini 4MB Flash a 2MB PSRAM

ESP32-S3 Super Mini je malá a výkonná vývojová deska pro IoT, chytrou domácnost, senzory, displeje, USB zařízení a embedded elektroniku. Deska má rychlý dual-core procesor ESP32-S3, vestavěnou WiFi, Bluetooth Low Energy, nativní USB, 4 MB flash paměti a 2 MB PSRAM.

S rozměry přibližně 22,52 × 18 mm nabízí tato deska velký výpočetní výkon a možnosti připojení na malém prostoru. Standardní rozteč pinů 2,54 mm usnadňuje integraci do různých projektů. Přiložené pinheadery je nutné připájet svépomocí.

Nejdůležitější vlastnosti

  • ESP32-S3 dual-core procesor Xtensa LX7 až 240 MHz
  • 4 MB flash paměti a 2 MB QSPI PSRAM
  • 512 KB interní SRAM a 384 KB ROM
  • 2,4 GHz WiFi a Bluetooth 5 Low Energy
  • Nativní USB přes USB-C, bez externího USB-serial převodníku
  • 32 GPIO pinů, 16 ADC vstupů
  • Programovatelná WS2812 RGB LED a stavové LED
  • Podpora pro Arduino IDE, PlatformIO, ESP-IDF, ESPHome a MicroPython
  • Nahrávání firmwaru přes USB a OTA
  • Kompaktní rozměry: přibližně 22,52 × 18 mm

Technické specifikace

  • Mikrokontrolér: ESP32-S3
  • Procesor: Dual-core Xtensa LX7, 240 MHz
  • Interní SRAM: 512 KB
  • ROM: 384 KB
  • Flash paměť: 4 MB
  • PSRAM: 2 MB QSPI
  • WiFi: 2,4 GHz IEEE 802.11 b/g/n
  • Bluetooth: Bluetooth 5 Low Energy
  • USB připojení: USB-C (nativní USB 2.0, USB OTG, USB Serial/JTAG)
  • GPIO: 32 pinů
  • ADC: 16 vstupů
  • UART: Až 3 řadiče
  • I²C: Až 2 řadiče
  • SPI: Až 4 řadiče
  • PWM: Až 8 kanálů
  • Logická úroveň: 3,3 V
  • Napájení: 5 V přes USB-C nebo 5V pin
  • Rozměry: Přibližně 22,52 × 18 mm
  • Rozteč pinů: 2,54 mm

Připojení a piny

Deska má 37 připojovacích pozic, z nichž 32 lze použít jako GPIO. K dispozici jsou také připojení pro 5 V, 3,3 V a GND. Mezi často používané GPIO piny bez speciálních funkcí při bootu patří:

  • GPIO1, GPIO2, GPIO4, GPIO5, GPIO6, GPIO7, GPIO8
  • GPIO15, GPIO16, GPIO17, GPIO18, GPIO21

Vždy zkontrolujte pinout a softwarové požadavky pro trvalé zapojení, protože některé piny mohou mít při startu nebo ladění speciální funkce.

Vestavěné LED a tlačítka

  • Programovatelná WS2812 RGB LED (spojená s GPIO48)
  • Červená stavová LED (spojená s GPIO48)
  • Modrá LED stavu nabíjení (pro baterii, neovládaná softwarem)
  • Tlačítko BOOT
  • Tlačítko RESET

Aktivace PSRAM

2 MB PSRAM není ve všech vývojových prostředích standardně aktivní. V Arduino IDE je nutné v nastavení desky explicitně zvolit „QSPI PSRAM“. V PlatformIO a ESPHome jsou také potřeba specifické konfigurace pro aktivaci PSRAM.

Programování a použití

Port USB-C je přímo připojen k nativní USB rozhraní, takže není potřeba žádný další USB-serial převodník. Pro programování v Arduino IDE musí být zapnuto „USB CDC On Boot“.

Pokud deska není rozpoznána nebo nahrání selže, postupujte podle těchto kroků:

  • Podržte tlačítko BOOT
  • Připojte USB kabel nebo krátce stiskněte RESET
  • Spusťte nahrávání firmwaru
  • Pusťte tlačítko BOOT
  • Po nahrání stiskněte RESET pro spuštění programu

Komunikace a periférie

ESP32-S3 Super Mini podporuje různé rozhraní: GPIO, ADC, PWM, UART, I²C, SPI, I²S, USB, WiFi a Bluetooth Low Energy. Díky tomu je vhodná pro senzory, relé, displeje, LED pásky, řadiče motorů, paměťové moduly a další digitální nebo analogové komponenty.

Možné aplikace

  • IoT senzory a bezdrátová měřicí zařízení
  • Chytrá domácnost a automatizace (Home Assistant, ESPHome, MQTT)
  • Displeje a grafická rozhraní
  • Dataloggery a robotika
  • USB-HID zařízení, klávesnice a ovladače
  • LED pásky a interaktivní osvětlení
  • Zařízení Bluetooth Low Energy
  • Audio a zpracování řeči
  • Kompaktní embedded systémy a edge-AI aplikace

Obsah balení

  • 1× ESP32-S3 Super Mini vývojová deska
  • Odpovídající pinheadery (ještě nepřipájené)

Upozornění

  • Pinheadery je nutné připájet svépomocí
  • Pro programování je potřeba USB-C kabel s podporou dat
  • GPIO pracuje na logické úrovni 3,3 V a není 5V tolerantní
  • Vždy zkontrolujte pinout a funkci připojených komponent
  • Cca 22,52 × 18 mm
  • USB-C konektor
  • 32 GPIO pinů
  • 5 V napájení

Proč si vybrat tento produkt?

  • Výkonný a kompaktní – Velký výpočetní výkon na malém prostoru.
  • Vestavěná bezdrátová konektivita – Podporuje WiFi a Bluetooth Low Energy.
  • Nativní USB – Přímé přes USB-C, bez převodníku.
  • Snadná integrace – Rozteč pinů 2,54 mm pro projekty.
  • Paměť na desce – 4 MB flash a 2 MB PSRAM.
Specifikace
PSRAM2 MB QSPI
ProcesorDvoujádrový Xtensa LX7, 240 MHz
Kompaktní rozměrycca 22,52 × 18 mm
MikrokontrolérESP32-S3
Interní SRAM512 KB
ROM384 KB
WiFi2,4 GHz IEEE 802.11 b/g/n
BluetoothBluetooth 5 Low Energy
USB konektorUSB-C (nativní USB 2.0, USB OTG, USB Serial/JTAG)
GPIO32 pinů
ADC16 vstupů
UARTAž 3 řadiče
I²CAž 2 řadiče
SPIAž 4 řadiče
PWMAž 8 kanálů
Logická úroveň3,3 V
Napájení5 V přes USB-C nebo 5V pin
Rozměrycca 22,52 × 18 mm
Rozteč pinů2,54 mm
Flash paměť4 MB

V balení

  • Vývojová deska ESP32-S3 Super Mini
  • Odpovídající pinové lišty
