Schéma zapojení a ukázkový kód

Takto připojíš DS18B20 vodotěsná sonda teplotního senzoru 1m kabel k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka vodotěsného teplotního snímače DS18B20

Tento projekt čte teplotní data z vodotěsné sondy DS18B20 a každou sekundu vypisuje hodnoty v Celsius do Serial Monitoru. Připojte snímač přímo k Arduino Uno a otevřete Serial Monitor na 115200 baud, abyste viděli měření teploty v reálném čase.

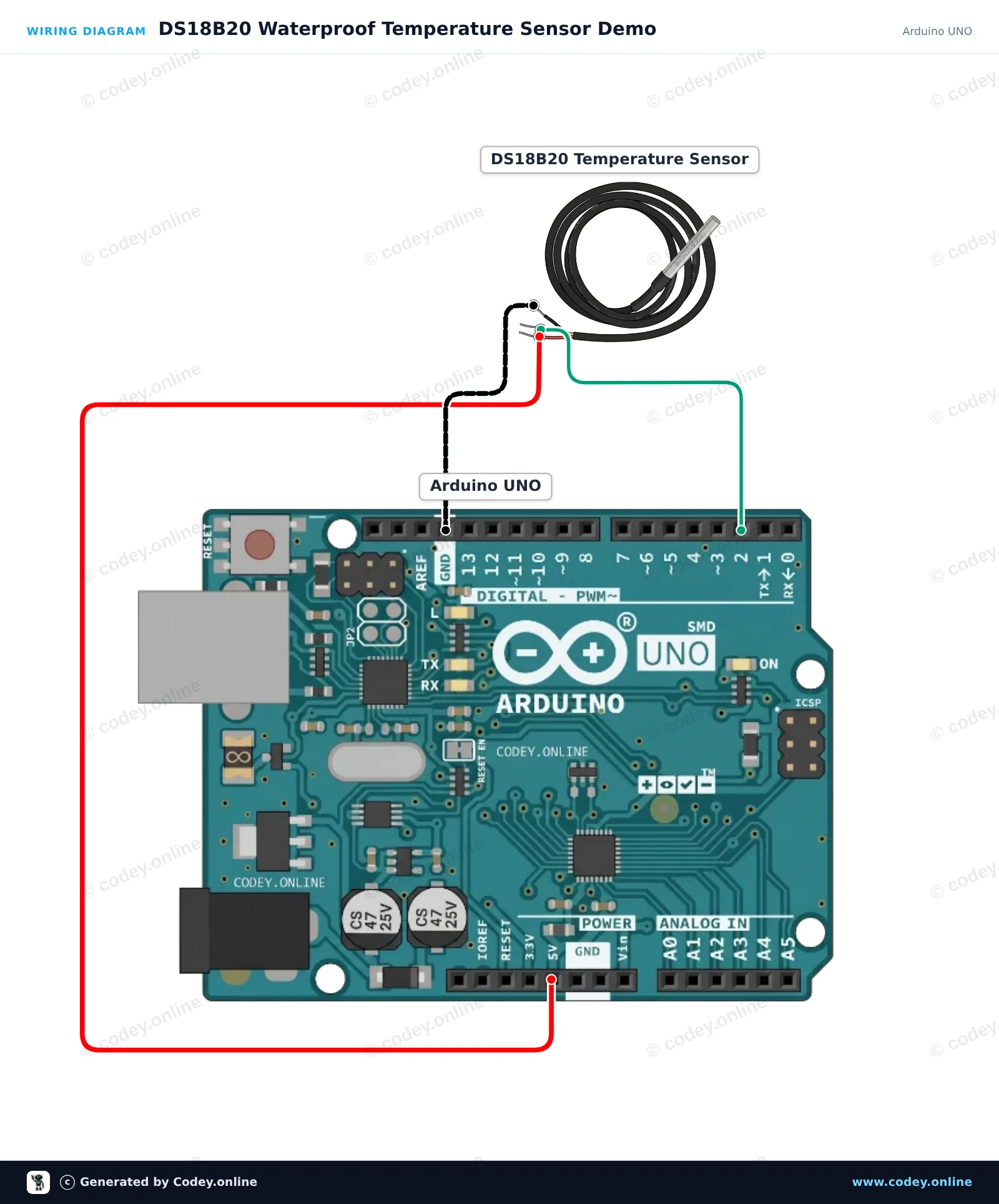

Schéma zapojení: DS18B20 vodotěsná sonda teplotního senzoru 1m kabel na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

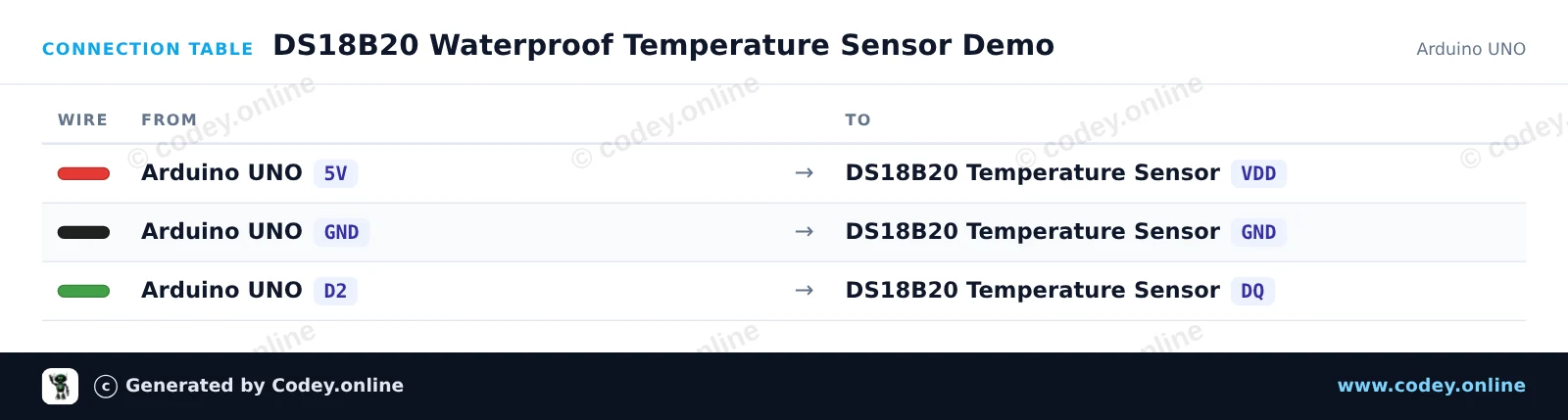

Tabulka zapojení: DS18B20 vodotěsná sonda teplotního senzoru 1m kabel na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
DS18B20_Waterproof_Temperature_Sensor_De.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DS18B20 Waterproof Temperature Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DS18B20 waterdichte probe temperatuursensor 1 m cable
 *  Libraries : OneWire 2.3.8, DallasTemperature 4.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <OneWire.h>
#include <DallasTemperature.h>

const int ONE_WIRE_BUS = 2;

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(115200);
  sensors.begin();
  Serial.println(F("DS18B20 Temperature Sensor Initialized"));
}

void loop() {
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);

  if (tempC == DEVICE_DISCONNECTED_C) {
    Serial.println(F("Error: Could not read temperature data"));
  } else {
    Serial.print(F("Temperature: "));
    Serial.print(tempC);
    Serial.println(F(" °C"));
  }

  delay(1000);
}

Potřebné knihovny: OneWire 2.3.8, DallasTemperature 4.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Vodotěsný teplotní senzor DS18B20 pro ESP32

Tento projekt čte teplotní data z vodotěsné sondy DS18B20 a zobrazuje naměřené hodnoty v Celsius a Fahrenheit v Serial Monitoru. Pro spolehlivou komunikaci je mezi napájecí vodič 3.3V a datový vodič 1-Wire umístěn pull-up rezistor 4.7kΩ. Otevřete Serial Monitor na 115200 baud a sledujte živá měření teploty.

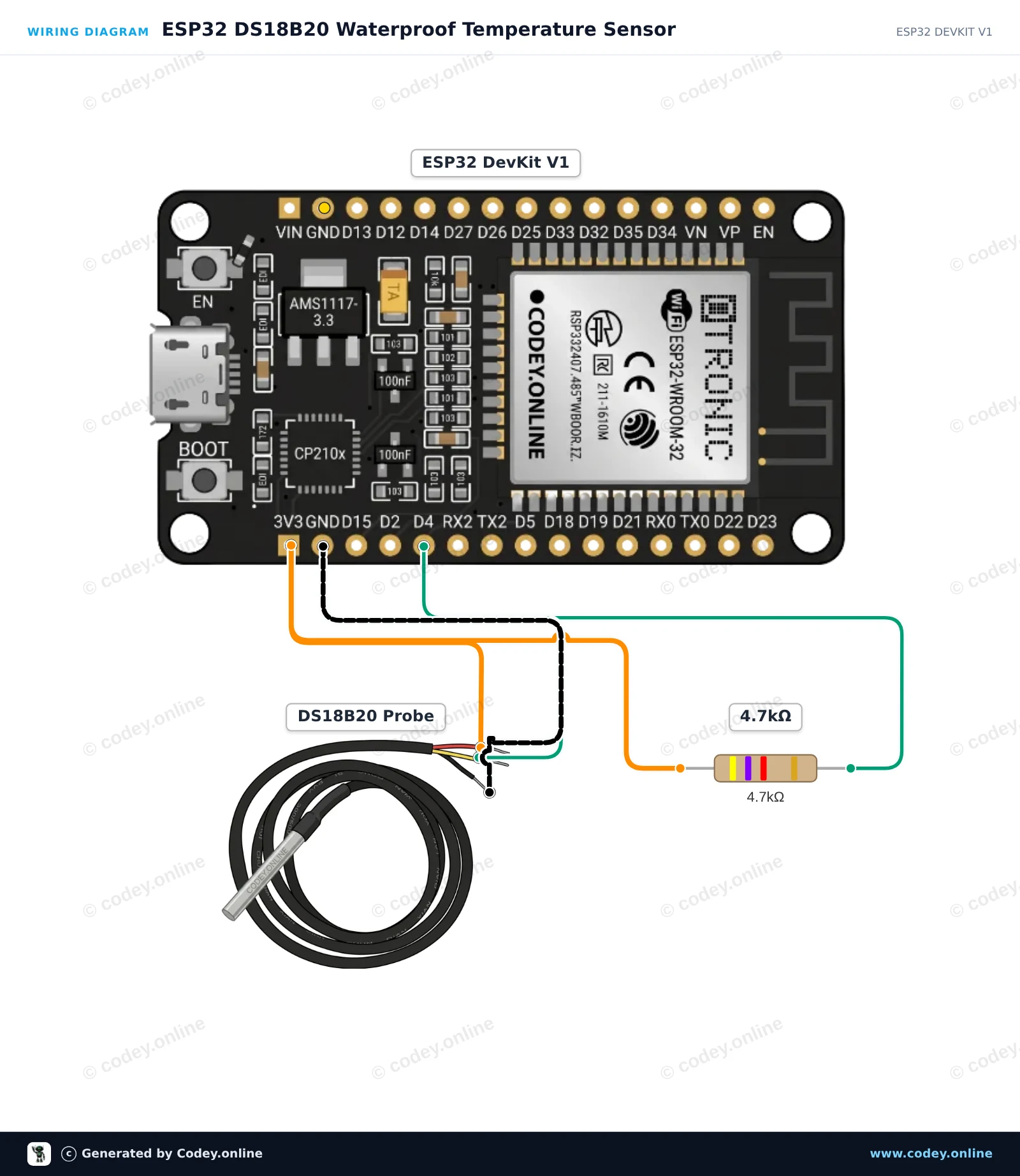

Schéma zapojení: DS18B20 vodotěsná sonda teplotního senzoru 1m kabel na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

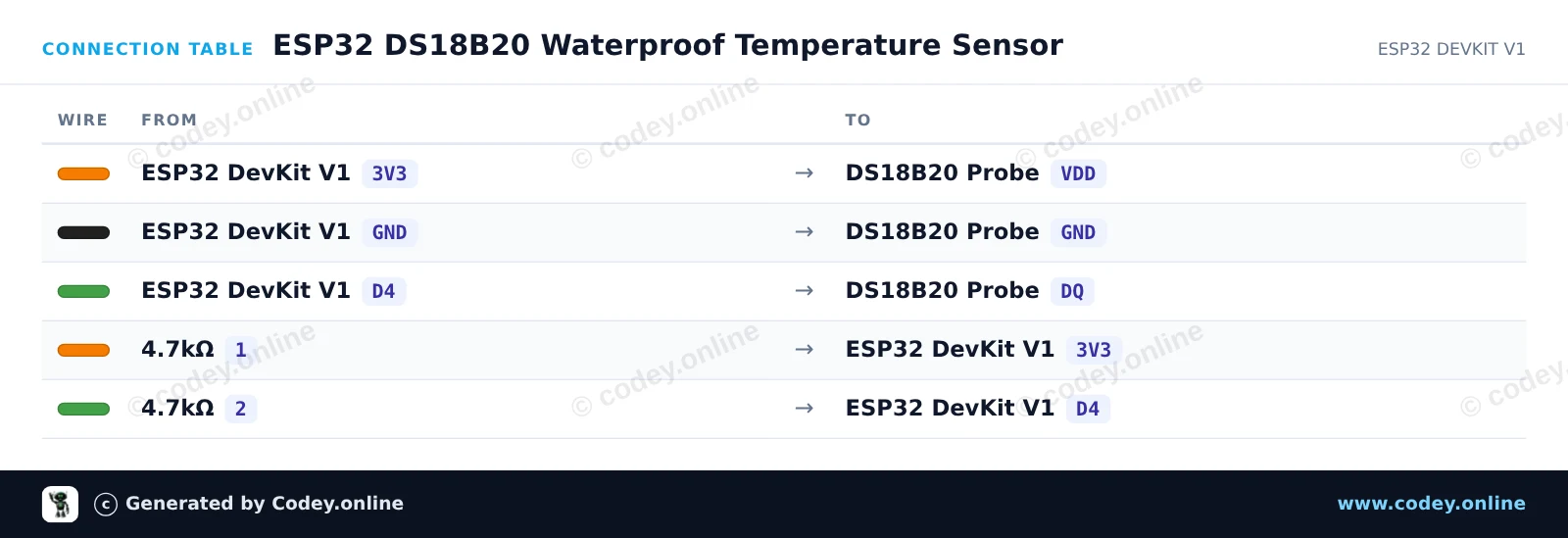

Tabulka zapojení: DS18B20 vodotěsná sonda teplotního senzoru 1m kabel na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_DS18B20_Waterproof_Temperature_Sen.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 DS18B20 Waterproof Temperature Sensor
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DS18B20 waterdichte probe temperatuursensor 1 m cable
 *  Libraries : OneWire 2.3.8, DallasTemperature 4.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <OneWire.h>
#include <DallasTemperature.h>

const int ONE_WIRE_BUS = 4;

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(115200);
  sensors.begin();
  Serial.println("DS18B20 Temperature Sensor Demo");
}

void loop() {
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);

  if (tempC == DEVICE_DISCONNECTED_C) {
    Serial.println("Error: Could not read temperature data");
  } else {
    float tempF = sensors.getTempFByIndex(0);
    Serial.print("Temperature: ");
    Serial.print(tempC);
    Serial.print(" °C | ");
    Serial.print(tempF);
    Serial.println(" °F");
  }

  delay(1000);
}

Potřebné knihovny: OneWire 2.3.8, DallasTemperature 4.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

DS18B20 vodotěsná sonda teplotního senzoru 1m kabel

Vodotěsný teplotní senzor DS18B20 s celkovou délkou 1 metr.

Průměr senzoru je 6mm a má délku 50mm.

Průměr kabelu je 4mm a obsahuje 3 malé vodiče o průměru 1,1mm v barvách červená, žádná a černá.

Napětí: 3V až 5.5V

Rozměry
Délka: 100cm
Šířka: 0,04cm
Výška: 0,04cm

  • Vodotěsný
  • Průměr 6 mm
  • Délka 50 mm
  • 1 metr kabelu

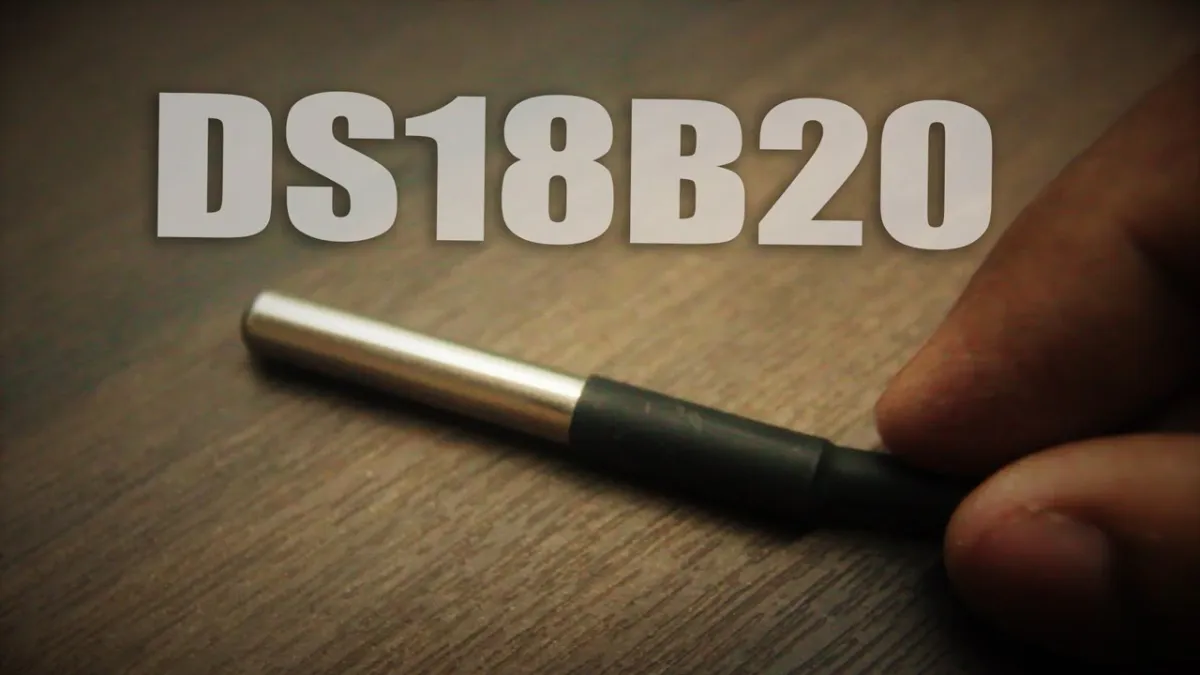

Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Vodotěsné provedení – Vhodné pro použití ve vodě.
  • Až 1 metr – Celková délka 1 metr.
  • Kompaktní senzor – Senzor má průměr 6 mm.
  • Široký rozsah napětí – Funguje od 3 V do 5,5 V.
  • Tři vodiče – Obsahuje tři malé vodiče.
Specifikace
Šířka0,04 cm
Barvačervená, žádná a černá
Průměr drátu4 mm
Délka100 cm
Průměr6 mm
Výška0,04 cm
