Schéma zapojení a ukázkový kód

Takto připojíš AD9850 DDS Modul generátoru signálu k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Generátor sinusového a obdélníkového signálu AD9850 DDS

Tento projekt ovládá modul AD9850 DDS přes 4vodičové sériové rozhraní a generuje přesné frekvence sinusového a obdélníkového signálu. Arduino inicializuje modul DDS a periodicky přepíná výstupní frekvenci mezi 1 kHz, 10 kHz a 100 kHz. Připojte osciloskop nebo měřič frekvence k ZOUT1 (sinusový signál) nebo QOUT1 (obdélníkový signál) a zkontrolujte výstupní signál.

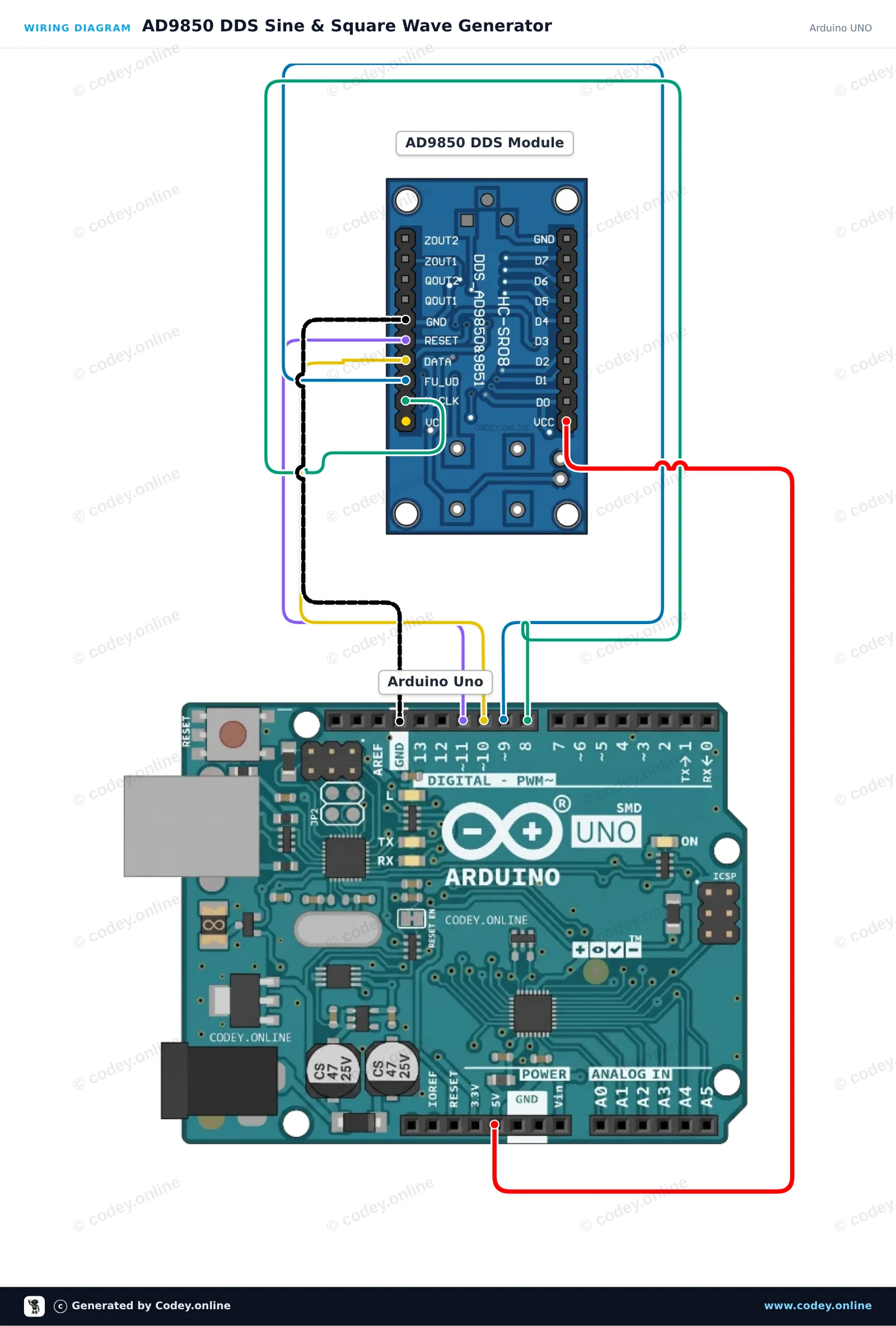

Schéma zapojení: AD9850 DDS Modul generátoru signálu na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

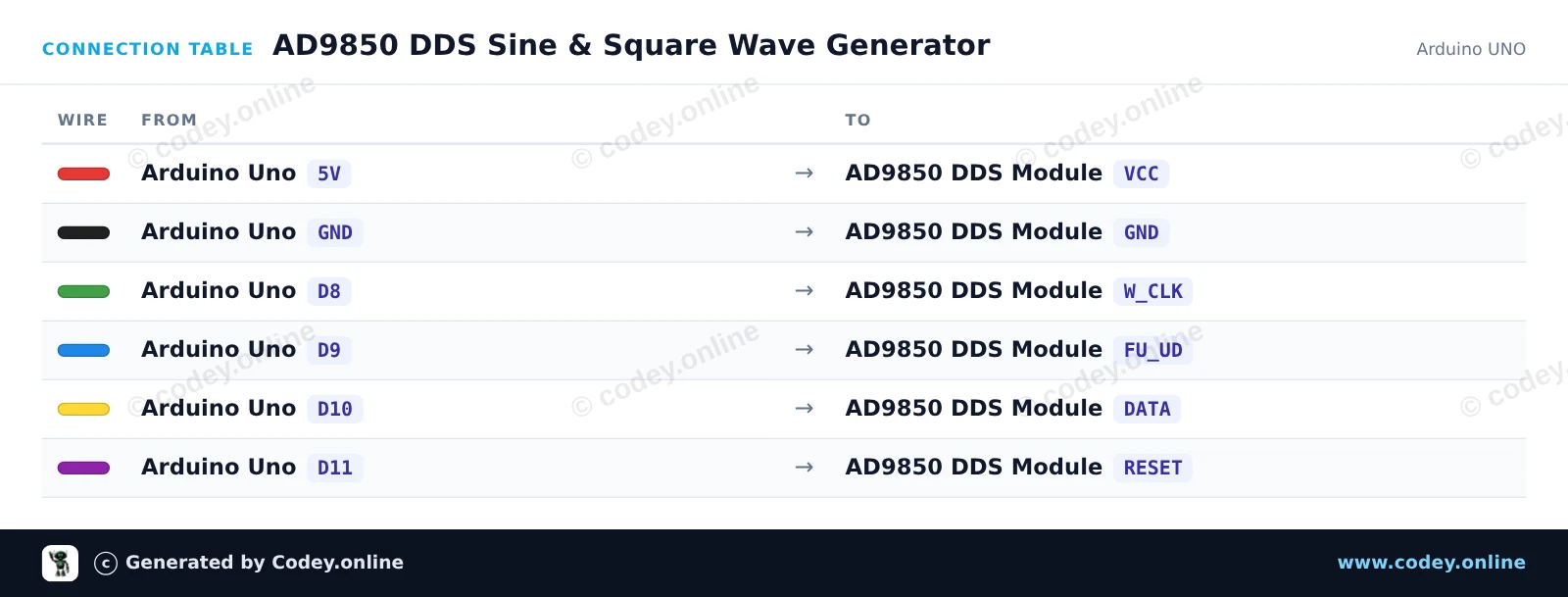

Tabulka zapojení: AD9850 DDS Modul generátoru signálu na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
AD9850_DDS_Sine_Square_Wave_Generator.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : AD9850 DDS Sine & Square Wave Generator
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : AD9850 DDS Signal Generator Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int PIN_W_CLK = 8;
const int PIN_FQ_UD = 9;   // Labeled FU_UD on module
const int PIN_DATA  = 10;
const int PIN_RESET = 11;

const unsigned long AD9850_REF_CLOCK = 125000000UL; // 125 MHz reference oscillator

void pulsePin(int pin) {
  digitalWrite(pin, HIGH);
  delayMicroseconds(1);
  digitalWrite(pin, LOW);
  delayMicroseconds(1);
}

void ad9850Reset() {
  digitalWrite(PIN_RESET, HIGH);
  delayMicroseconds(1);
  digitalWrite(PIN_RESET, LOW);
  delayMicroseconds(1);
  pulsePin(PIN_W_CLK);
  pulsePin(PIN_FQ_UD);
}

void ad9850SetFrequency(double freqHz) {
  // Calculate 32-bit tuning word: (freq * 2^32) / ReferenceClock
  uint32_t tuningWord = (uint32_t)((freqHz * 4294967296.0) / (double)AD9850_REF_CLOCK);

  // Transmit 32-bit frequency tuning word (LSB first)
  for (int i = 0; i < 32; i++) {
    digitalWrite(PIN_DATA, (tuningWord >> i) & 0x01);
    pulsePin(PIN_W_CLK);
  }

  // Transmit 8 control/phase bits (all 0 for normal operation)
  for (int i = 0; i < 8; i++) {
    digitalWrite(PIN_DATA, LOW);
    pulsePin(PIN_W_CLK);
  }

  // Latch the updated frequency into the DDS core
  pulsePin(PIN_FQ_UD);
}

void setup() {
  pinMode(PIN_W_CLK, OUTPUT);
  pinMode(PIN_FQ_UD, OUTPUT);
  pinMode(PIN_DATA, OUTPUT);
  pinMode(PIN_RESET, OUTPUT);

  digitalWrite(PIN_W_CLK, LOW);
  digitalWrite(PIN_FQ_UD, LOW);
  digitalWrite(PIN_DATA, LOW);
  digitalWrite(PIN_RESET, LOW);

  Serial.begin(115200);
  while (!Serial) {
    ;
  }

  Serial.println(F("AD9850 DDS Generator Initialized"));
  ad9850Reset();
}

void loop() {
  const double testFrequencies[] = {1000.0, 10000.0, 100000.0};

  for (int i = 0; i < 3; i++) {
    double freq = testFrequencies[i];
    ad9850SetFrequency(freq);
    Serial.print(F("Output frequency set to: "));
    Serial.print(freq);
    Serial.println(F(" Hz"));
    delay(3000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

DDS generátor signálu AD9850 s ESP32

Tento projekt generuje přesné sinusové a obdélníkové signály pomocí modulu AD9850 DDS řízeného pomocí ESP32. Sketch prochází sekvencí frekvencí (1 kHz, 10 kHz, 100 kHz a 1 MHz) každé 3 seconds. Připojte osciloskop nebo měřič kmitočtu k ZOUT1 pro sinusový signál nebo k QOUT1 pro obdélníkový výstup.

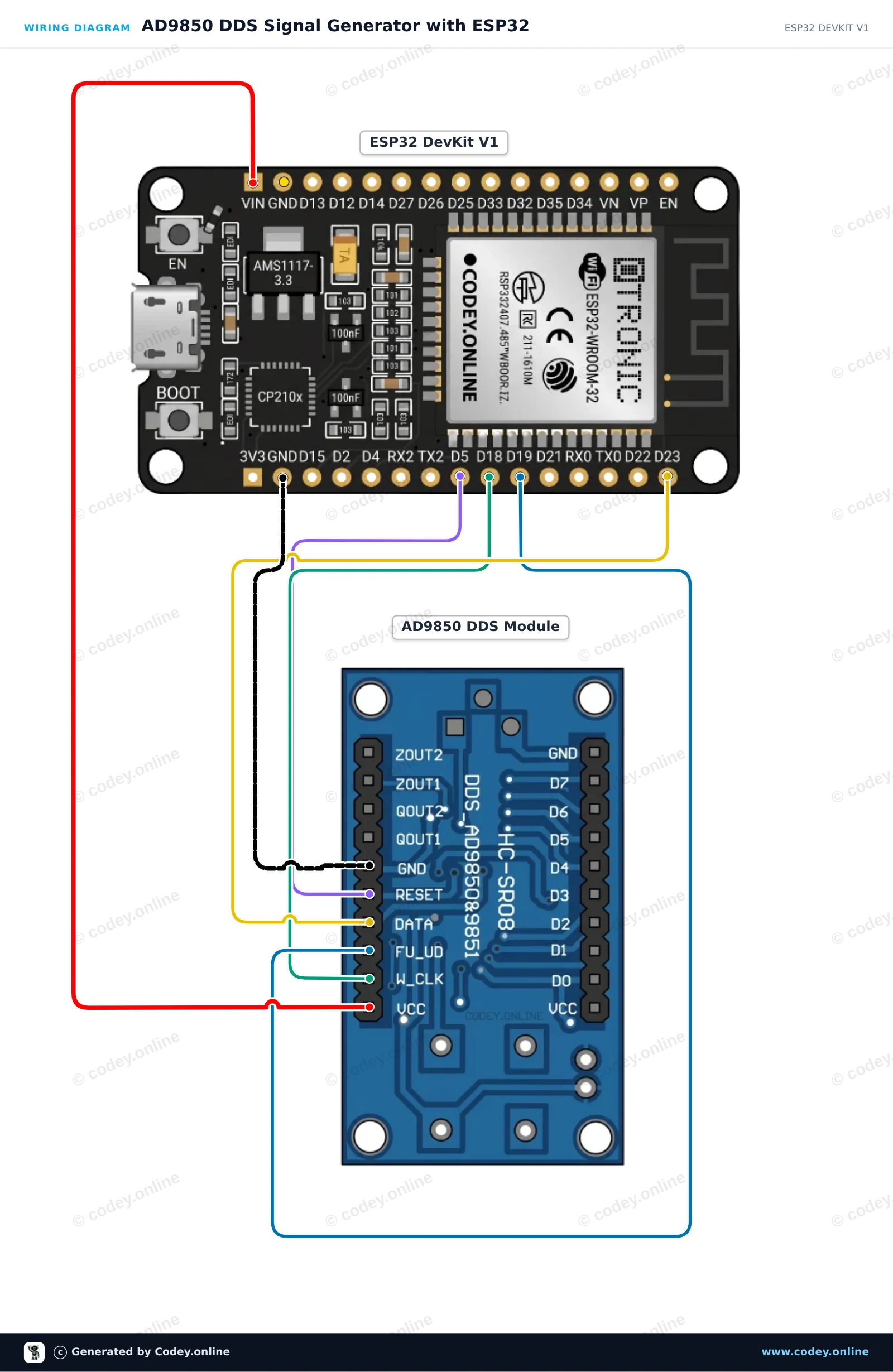

Schéma zapojení: AD9850 DDS Modul generátoru signálu na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

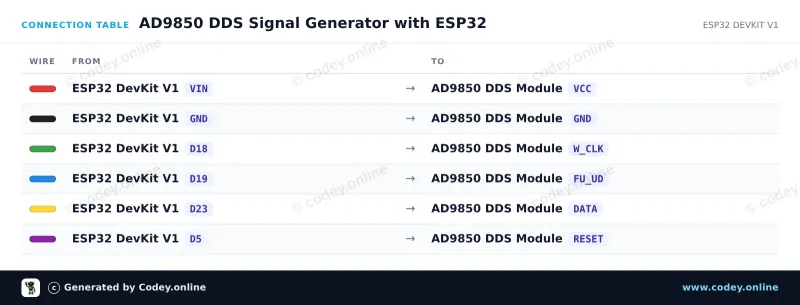

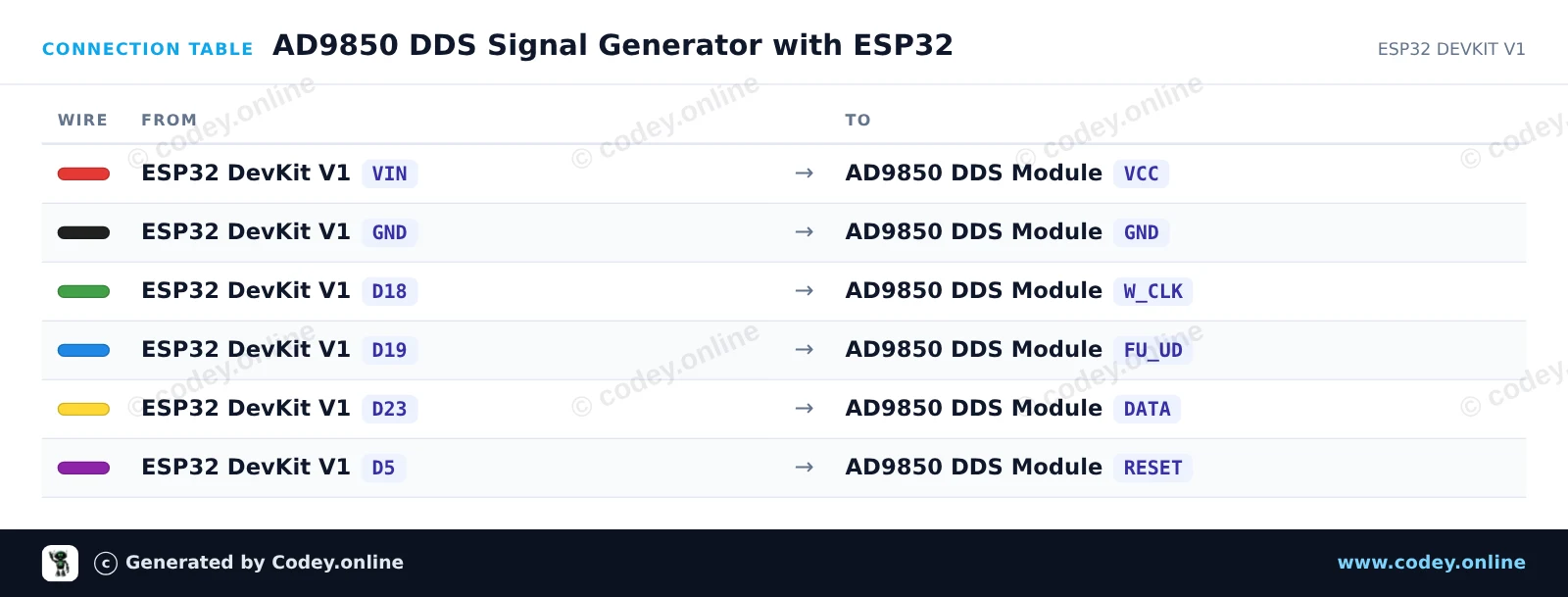

Tabulka zapojení: AD9850 DDS Modul generátoru signálu na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
AD9850_DDS_Signal_Generator_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : AD9850 DDS Signal Generator with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : AD9850 DDS Signal Generator Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// AD9850 DDS Signal Generator Demo on ESP32
const int W_CLK_PIN = 18;
const int FU_UD_PIN = 19;
const int DATA_PIN  = 23;
const int RESET_PIN = 5;

// 125 MHz reference clock crystal on board
const double REF_CLK = 125000000.0;

const double testFrequencies[] = {1000.0, 10000.0, 100000.0, 1000000.0};
const int numFrequencies = sizeof(testFrequencies) / sizeof(testFrequencies[0]);
int currentFreqIndex = 0;

void pulseHigh(int pin) {
  digitalWrite(pin, HIGH);
  delayMicroseconds(1);
  digitalWrite(pin, LOW);
  delayMicroseconds(1);
}

void resetAD9850() {
  pulseHigh(RESET_PIN);
  pulseHigh(W_CLK_PIN);
  pulseHigh(FU_UD_PIN); // Enable serial load mode
}

void sendFrequency(double frequency) {
  uint32_t tuningWord = (uint32_t)((frequency * 4294967296.0) / REF_CLK);

  // Send 32-bit frequency tuning word (LSB first)
  for (int i = 0; i < 32; i++) {
    digitalWrite(DATA_PIN, (tuningWord >> i) & 0x01);
    pulseHigh(W_CLK_PIN);
  }

  // Send 8 control/phase bits (0x00 for 0 phase offset)
  for (int i = 0; i < 8; i++) {
    digitalWrite(DATA_PIN, LOW);
    pulseHigh(W_CLK_PIN);
  }

  // Latch new frequency to output
  pulseHigh(FU_UD_PIN);
}

void setup() {
  Serial.begin(115200);
  delay(500);
  Serial.println("AD9850 DDS Signal Generator Initializing...");

  pinMode(W_CLK_PIN, OUTPUT);
  pinMode(FU_UD_PIN, OUTPUT);
  pinMode(DATA_PIN,  OUTPUT);
  pinMode(RESET_PIN, OUTPUT);

  digitalWrite(W_CLK_PIN, LOW);
  digitalWrite(FU_UD_PIN, LOW);
  digitalWrite(DATA_PIN,  LOW);
  digitalWrite(RESET_PIN, LOW);

  resetAD9850();
  Serial.println("AD9850 ready!");
}

void loop() {
  double freq = testFrequencies[currentFreqIndex];
  sendFrequency(freq);

  Serial.print("Output frequency set to: ");
  Serial.print(freq, 0);
  Serial.println(" Hz");

  currentFreqIndex = (currentFreqIndex + 1) % numFrequencies;
  delay(3000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

AD9850 DDS Modul generátoru signálu

Generátory signálu / funkční generátory jsou velmi užitečné od RF až po embedded logiku, ale obvykle nejsou úplně levné.

Dobrá zpráva: s tímto modulem AD9850 DDS si s trochou montáže vytvoříte vlastní flexibilní, funkční a snadno použitelný Arduino generátor frekvence!

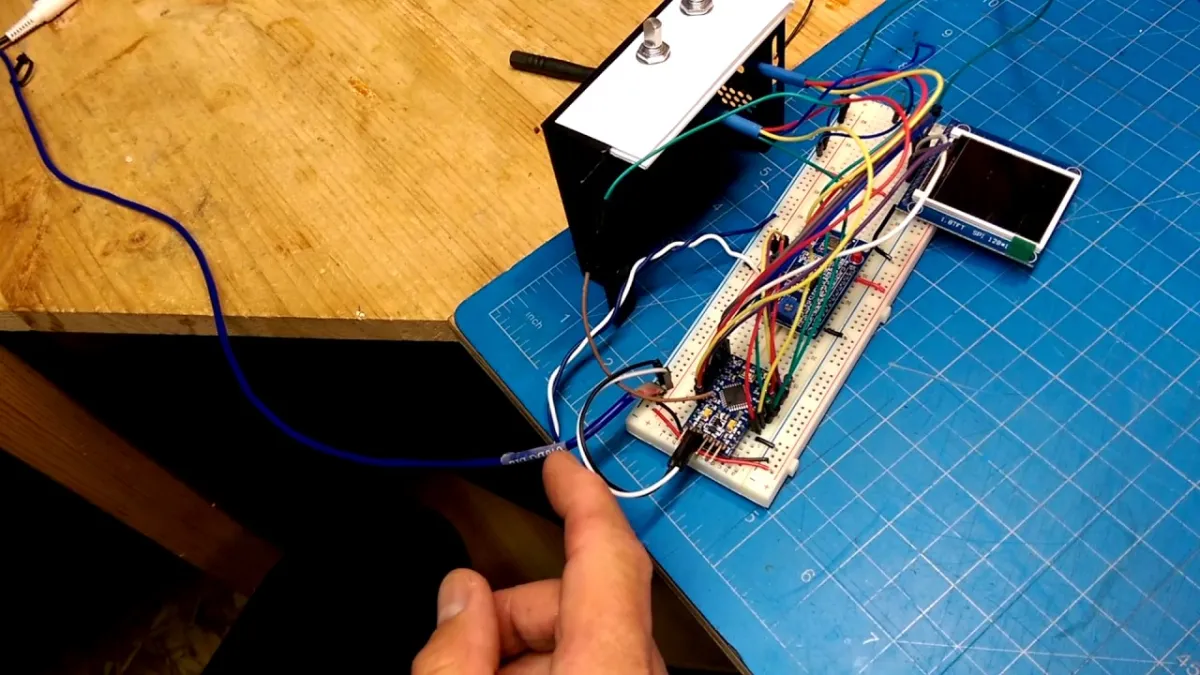

S LED displejem, otočným potenciometrem a Arduinem si vytvoříte snadno použitelný, samostatný generátor signálu. (Nezapomeňte si pak pořídit CP2102 USB na TTL Serial Converter, pokud jej ještě nemáte doma)

Můžete se také rozhodnout jej kombinovat pouze s Arduino Uno na breadboardu.

Úplně jinou cestou je použít tento modul k vytvoření vlastního Software Defined Radio (SDR).

Stručně řečeno, pěkný modul, se kterým se dá začít!

Vlastnosti:

  • 125 MHz taktovací frekvence
  • Integrovaný vysoce výkonný DAC a vysokorychlostní komparátor
  • DAC SFDR > 50 dB @ 40 MHz AOUT
  • 32bitové frekvenční ladicí slovo
  • Zjednodušené řídicí rozhraní: paralelní byte nebo sériový formát načítání
  • Možnost fázové modulace
  • Provoz s jedním napájením 3,3 V nebo 5 V
  • Nízká spotřeba: 380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
  • Vypínací funkce
  • Ultramalé SSOP pouzdro s 28 vývody

POUŽITÍ:

  • Frekvenční/fázová—Agilní syntéza sinusového průběhu
  • Obnovování hodin a zamykací obvody pro digitální komunikaci
  • Digitálně řízený generátor kódování ADC
  • Agilní aplikace lokálního oscilátoru
  • AD9850 DDS
  • 3,3 V nebo 5 V
  • LED displej
  • 125 MHz
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Snadné použití – Lze kombinovat s Arduinem a breadboardem.
  • Samostatný generátor – S displejem, potenciometrem a Arduinem.
  • Vlastní SDR sestavení – Lze použít i pro Software Defined Radio.
  • Nízká spotřeba energie – Funguje s 380 mW nebo 155 mW.
  • Možná fázová modulace – Podporuje fázovou modulaci.
Specifikace
Napájení3,3 V nebo 5 V
Taktovací frekvence125 MHz
Výkon380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
ModelAD9850
Zjednodušené rozhraní ovládáníParalelní bajtový nebo sériový formát načítání
Nízký příkon380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
Počet vývodů28
