Pulzní generátorový modul s NE555 pro ty, kdo hledají nastavitelný zdroj obdélníkového signálu.
SKU: OT3701 Číslo položky: NA535 EAN: 8720618690302 Umístění: F03.09
Alternativa
XR2206 Signaalgenerátor DIY kit
€ 7,80
Zobrazit tuto alternativu
Vestavěný čip NE555.
Jednokanálový výstup, modul generátoru obdélníkového signálu založený na všudypřítomném časovači NE555 IC.
Modul lze napájet ze širokého rozsahu napětí (4,5 až 12V) a bude vytvářet nepřetržitý obdélníkový výstup mezi 15Hz a 24KHz, který lze nastavit vestavěným víceotáčkovým potenciometrem.
Užitečné pro aplikace, kde je vyžadován přibližný zdroj frekvenčních hodin, například pro generování tónů krokových motorů apod.
Specifikace:
Barva PCB: modrá
Napájecí napětí: 4,5 až 12V
Napájecí proud: 3mA při 5V Vcc
Min freq (přibližně): 15Hz 49% pracovní cyklus při 5V Vcc
Max freq (přibližně): 24KHz 89,4% pracovní cyklus při 5V Vcc
Výstupní napětí: 4,5V při 5Vcc / 11,5V při 12Vcc
Rozměr: 29 (mm) x12 (mm)
Rozměry
Délka: 2,9cm
Šířka: 1,2cm
Výška: 1,2cm
| Šířka | 1,2 cm |
|---|---|
| Výstupní napětí | 4,5V |
| Délka | 2,9 cm |
| Napájecí napětí | 4,5 až 12V |
| Výška | 1,2 cm |
| Barva PCB | modrá |
| Napájecí proud | 3mA |
| Min frekvence | 15Hz |
| Min pracovní cyklus | 49% |
| Max frekvence | 24KHz |
| Max pracovní cyklus | 89,4% |
Kvalitní produkt
Perfektní, odpovídá očekáváním
velmi užitečné pro hobby projekty.

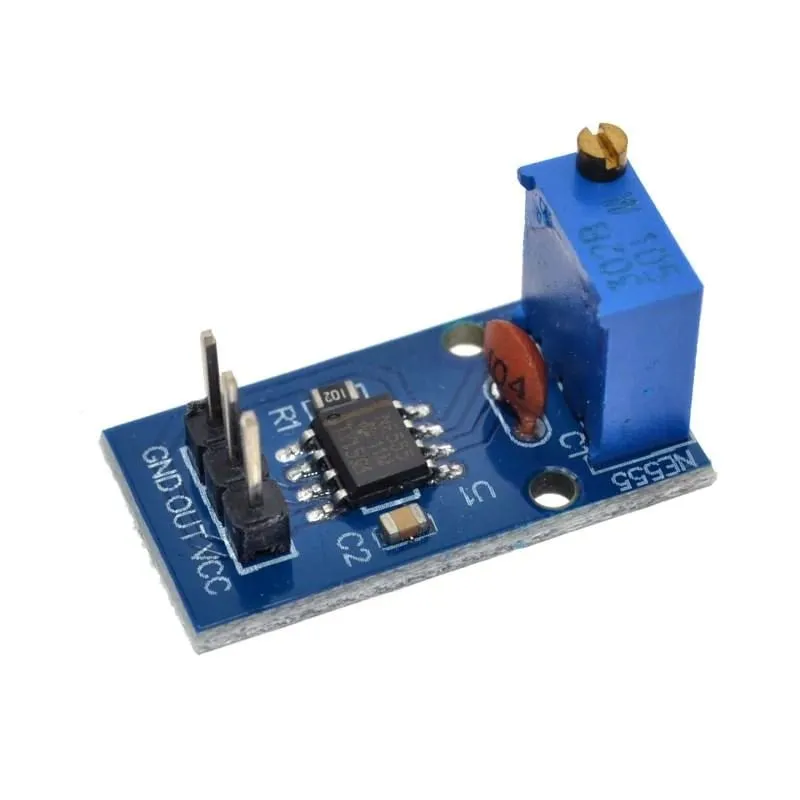

NE555 Modul generátoru pulzů s nastavitelnou frekvencí
