SKU: OT3260 Číslo položky: NA445 EAN: 8720618231529
Tento modul relé s časovým zpožděním pracuje na 12V a lze jej nastavit pomocí šroubového odporu.
Provozní napětí: DC 12V
Spotřeba proudu (při zapnutí): ~46mA
Maximální napětí přes relé: 30VDC nebo 250VAC
Maximální proud přes relé: 10A
Nastavitelné zpoždění mezi 0.1 a 25 sekundami
Pro návod a schéma zapojení máme pro vás k dispozici OTRONIC Rychlý průvodce pro 12V nastavitelný modul relé s časovým zpožděním.
Pokyny:
Tento nastavitelný modul relé s časovým zpožděním OTRONIC® má nastavitelnou prodlevu pro vypnutí (odpadnutí).

Testování relé
Nastavený čas relé můžete otestovat bez externího řízení.
Připojte 12V napájení na VCC a GND (Napájení). Bez signálu relé jednorázově provede
časové zpoždění. Uslyšíte to podle cvaknutí relé.
Pomocí šroubového odporu upravte čas. Pro delší čas otočte proti směru hodinových ručiček a pro kratší čas
po směru hodinových ručiček.
POZOR: K úpravě času je potřeba několik otočení šroubu.
Rozměry
Délka: 6,68cm
Šířka: 1,6cm
Výška: 1,68cm
Takto připojíš 12V nastavitelný modul relé s časovým zpožděním k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

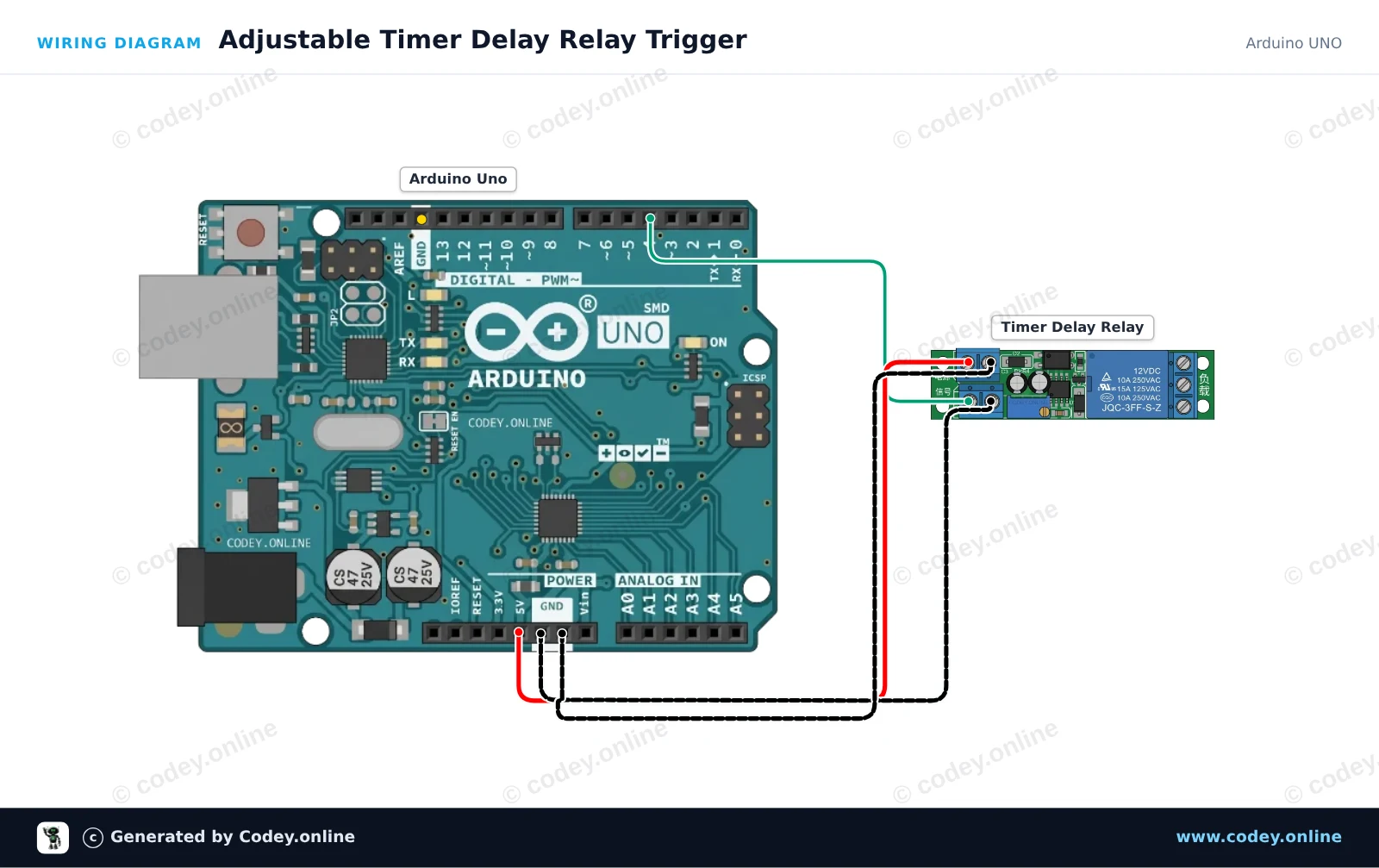

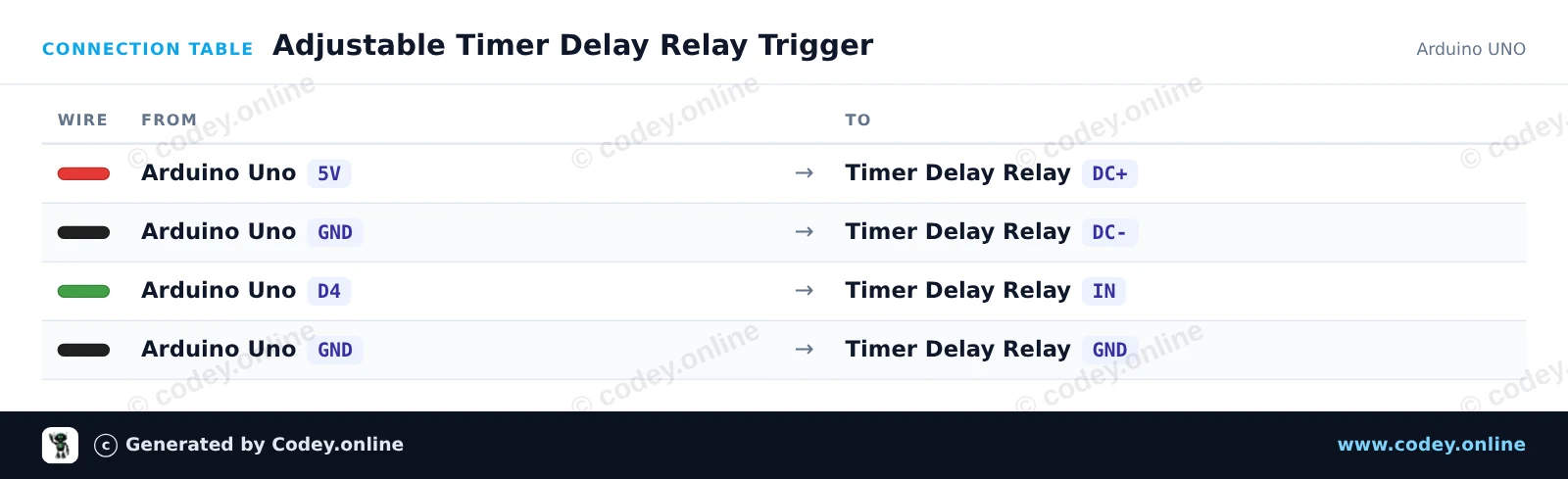

Tento projekt ukazuje, jak pomocí Arduino Uno spustit modul relé s nastavitelným časovým zpožděním. Arduino vysílá krátký impulz z digitálního pinu 4 na spouštěcí pin IN, čímž aktivuje vestavěný cyklus časového zpoždění. Nastavte potenciometr na reléovém modulu a změňte dobu aktivace relé.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Adjustable Timer Delay Relay Trigger
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Timer Delay Relay Module Demo
// Sends a trigger pulse to start the module's countdown delay.
const int triggerPin = 4;
void setup() {
pinMode(triggerPin, OUTPUT);
digitalWrite(triggerPin, LOW);
Serial.begin(115200);
Serial.println(F("Timer Delay Relay Demo Initialized."));
}
void loop() {
Serial.println(F("Triggering relay delay cycle..."));
// Send a 200 ms HIGH pulse to trigger the module
digitalWrite(triggerPin, HIGH);
delay(200);
digitalWrite(triggerPin, LOW);
Serial.println(F("Trigger sent. Waiting for delay cycle to complete..."));
// Wait 10 seconds before triggering the next cycle
delay(10000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

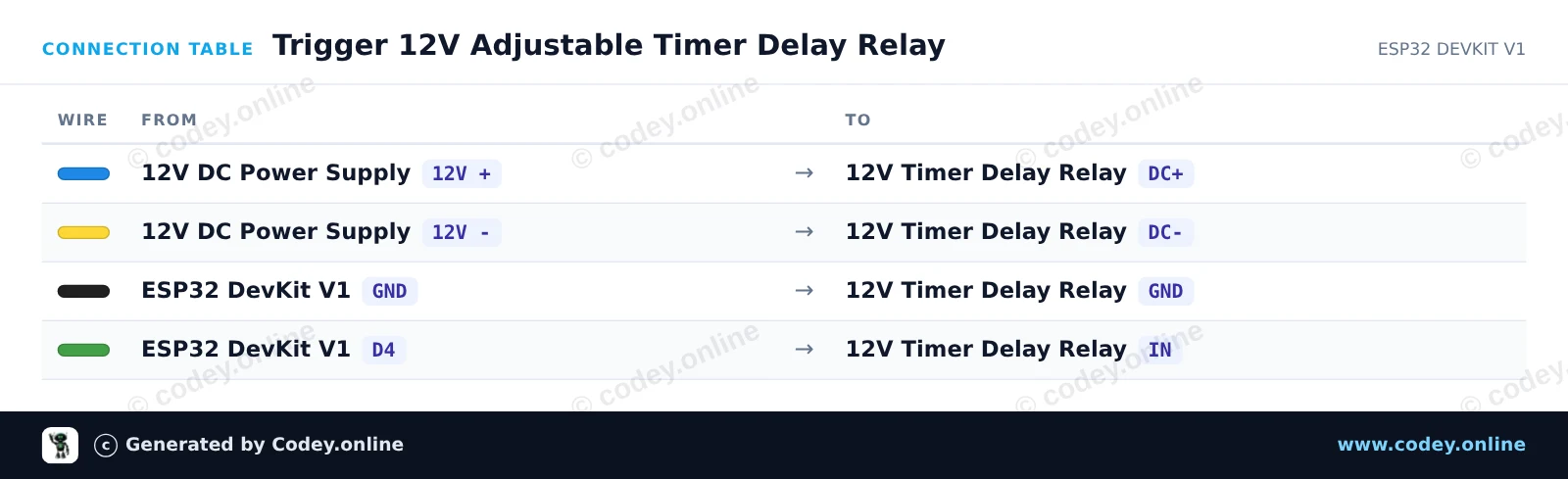

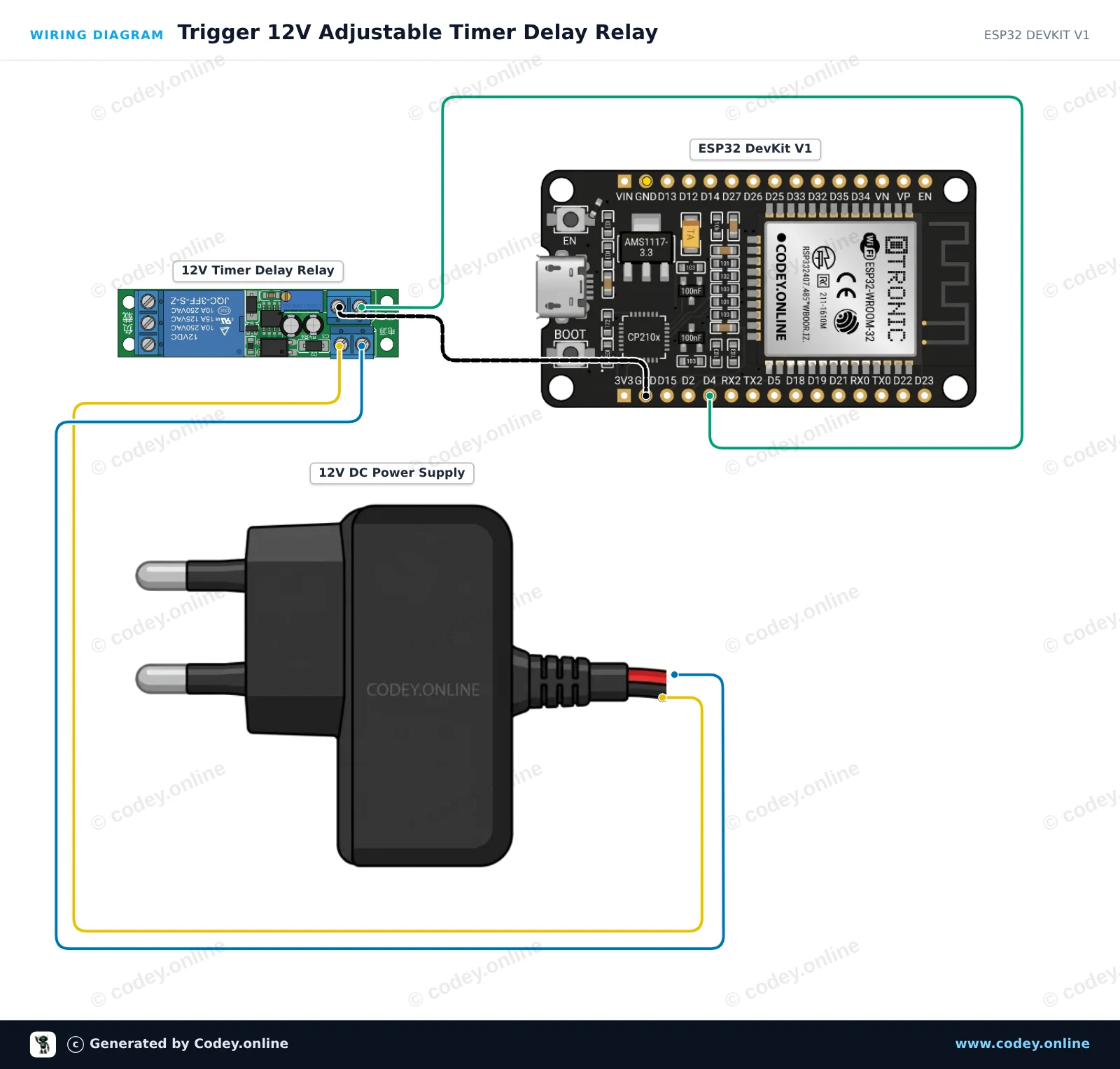

Tento projekt ukazuje, jak spustit nastavitelný modul časového relé 12V pomocí ESP32. ESP32 vyšle krátký trigger impuls, aby zahájil odpočet, a relé zůstane sepnuté po dobu nastavenou onboard potenciometrem (0 to 25 seconds).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Trigger 12V Adjustable Timer Delay Relay
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC 12V adjustable timer delay, time delay relay turn off switch module time relay time switch 0~25sec for smart home, automatic control
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin connected to the IN trigger pin of the timer relay module
const int TRIGGER_PIN = 4;
void setup() {
Serial.begin(115200);
pinMode(TRIGGER_PIN, OUTPUT);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("ESP32 12V Timer Delay Relay Module Initialized");
delay(1000);
}
void loop() {
Serial.println("Sending trigger pulse...");
// Send a 200 ms pulse to activate the timer
digitalWrite(TRIGGER_PIN, HIGH);
delay(200);
digitalWrite(TRIGGER_PIN, LOW);
Serial.println("Triggered! The relay will remain active for the duration set by the potentiometer.");
// Wait 15 seconds before triggering the next cycle
delay(15000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
