Schéma zapojení a ukázkový kód

Takto připojíš Reléový modul 12v k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ovládání 12V relé modulu

Tento projekt ukazuje, jak ovládat 12V relé modul pomocí Arduino Uno. Sketch periodicky zapíná a vypíná relé každé 2 sekundy a zobrazuje aktuální stav v Serial Monitoru. Vestavěný LED indikátor na modulu se rozsvítí, když je relé sepnuté.

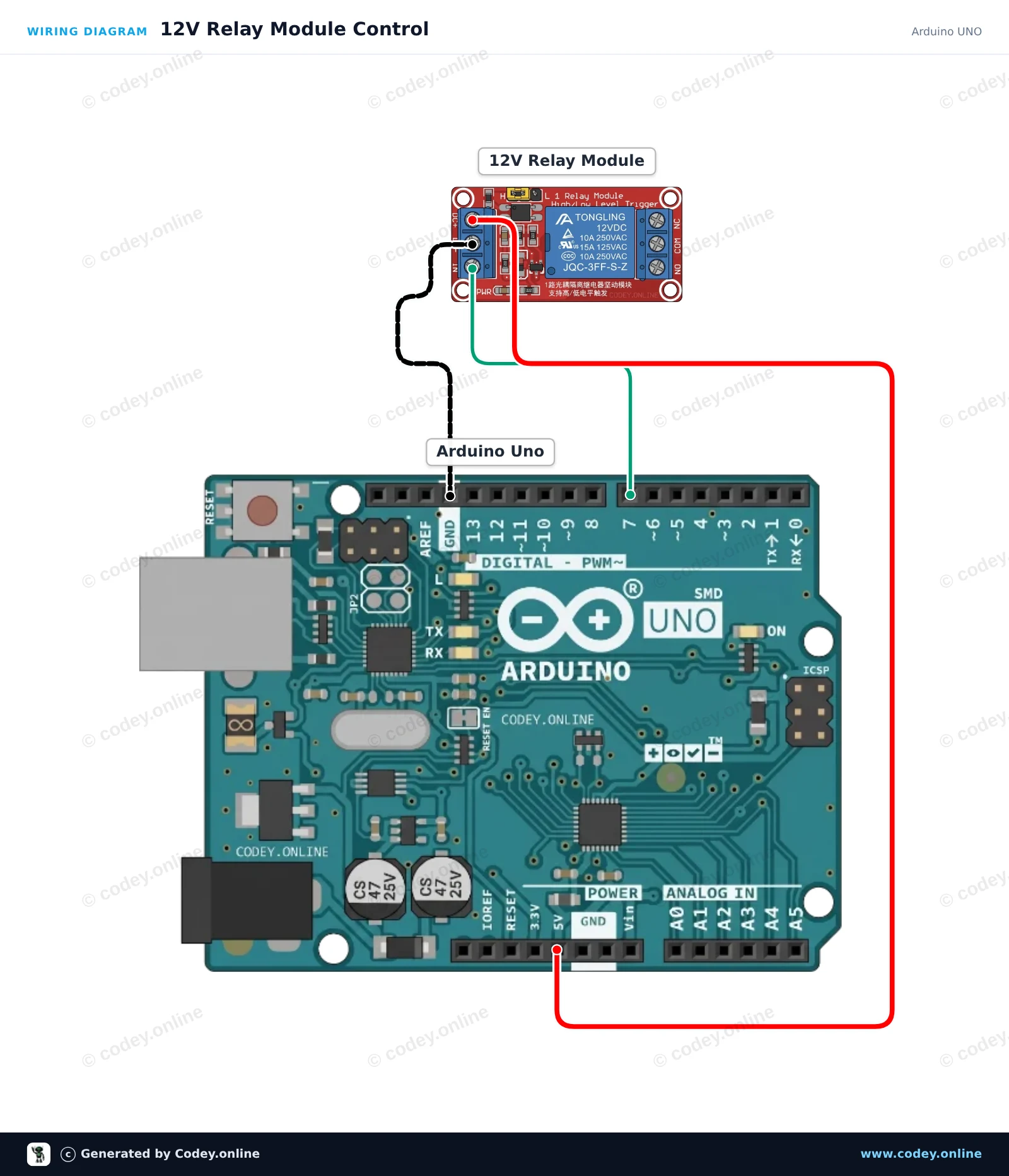

Schéma zapojení: Reléový modul 12v na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

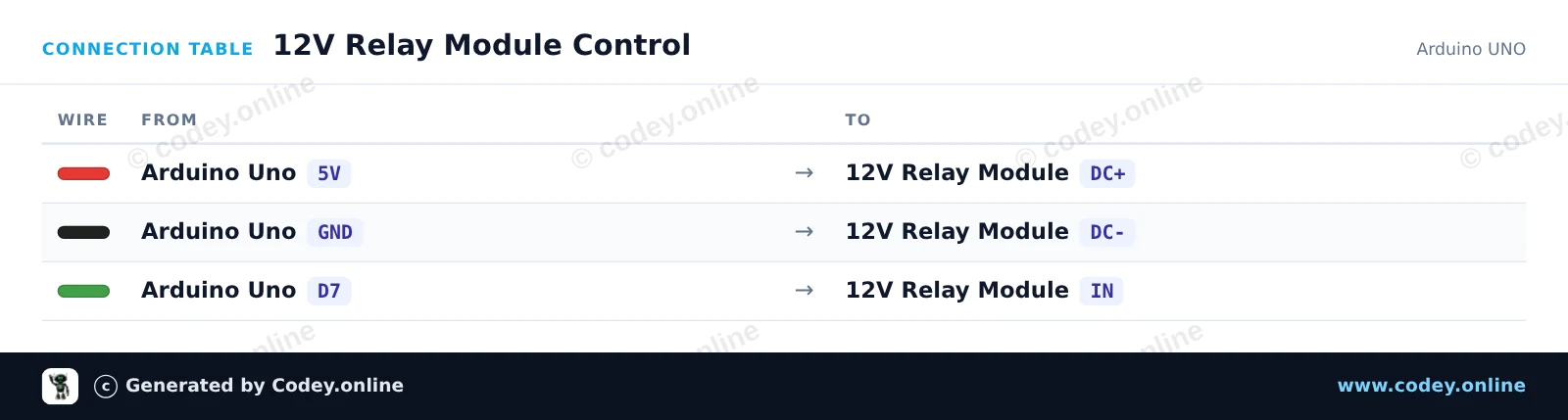

Tabulka zapojení: Reléový modul 12v na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
12V_Relay_Module_Control.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 12V Relay Module Control
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Relais Module 12v AC250V 10A Relais 12v 1 relais LED indicator
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin configuration
const int RELAY_PIN = 7;

void setup() {
  // Initialize serial communication
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  // Configure relay control pin
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, HIGH); // Default off (active-low module)

  Serial.println(F("12V Relay Module Demo Initialized"));
}

void loop() {
  // Activate relay (Low-level trigger)
  Serial.println(F("Relay: ON"));
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);

  // Deactivate relay
  Serial.println(F("Relay: OFF"));
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ovládání 12V relé pomocí ESP32

Tento projekt ukazuje, jak ovládat 12V jedno-kanálový reléový modul pomocí ESP32. Cívka relé je napájena z externího 12V DC zdroje se společnou zemí s ESP32 a GPIO 4 přepíná relé zapnuto a vypnuto každé dvě sekundy.

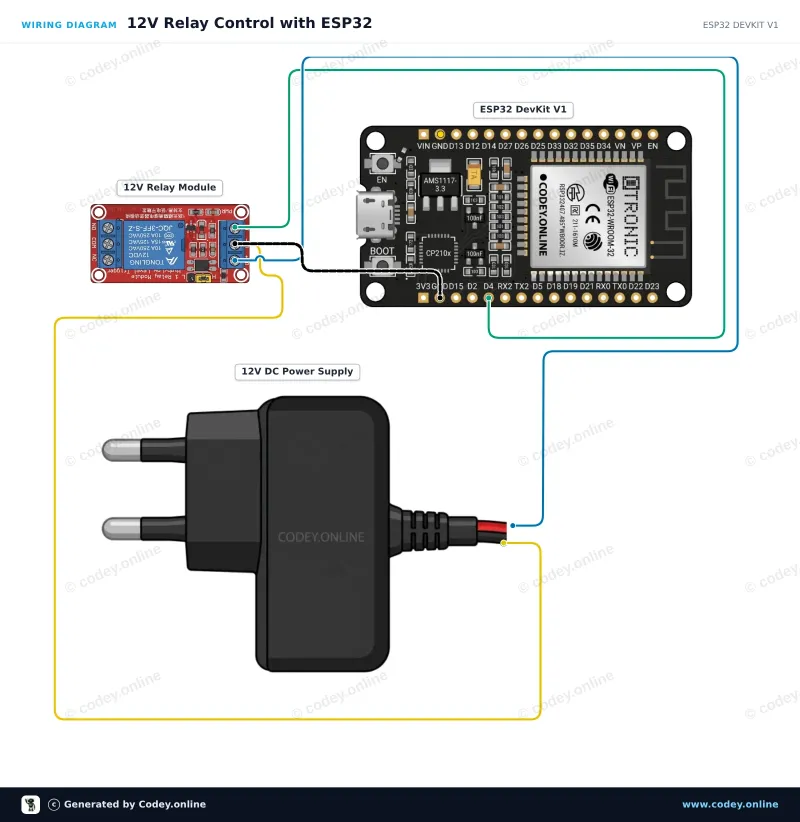

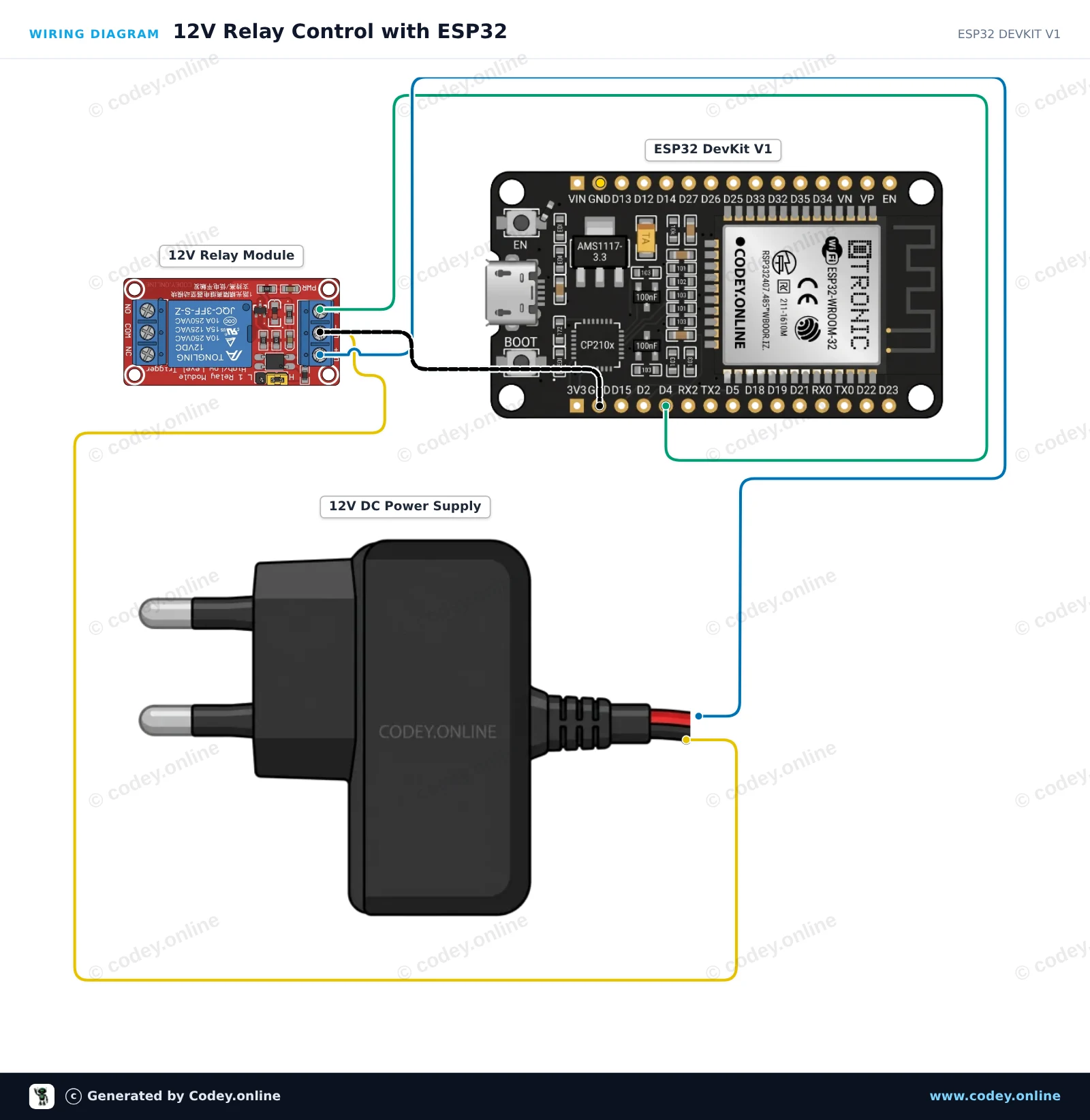

Schéma zapojení: Reléový modul 12v na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

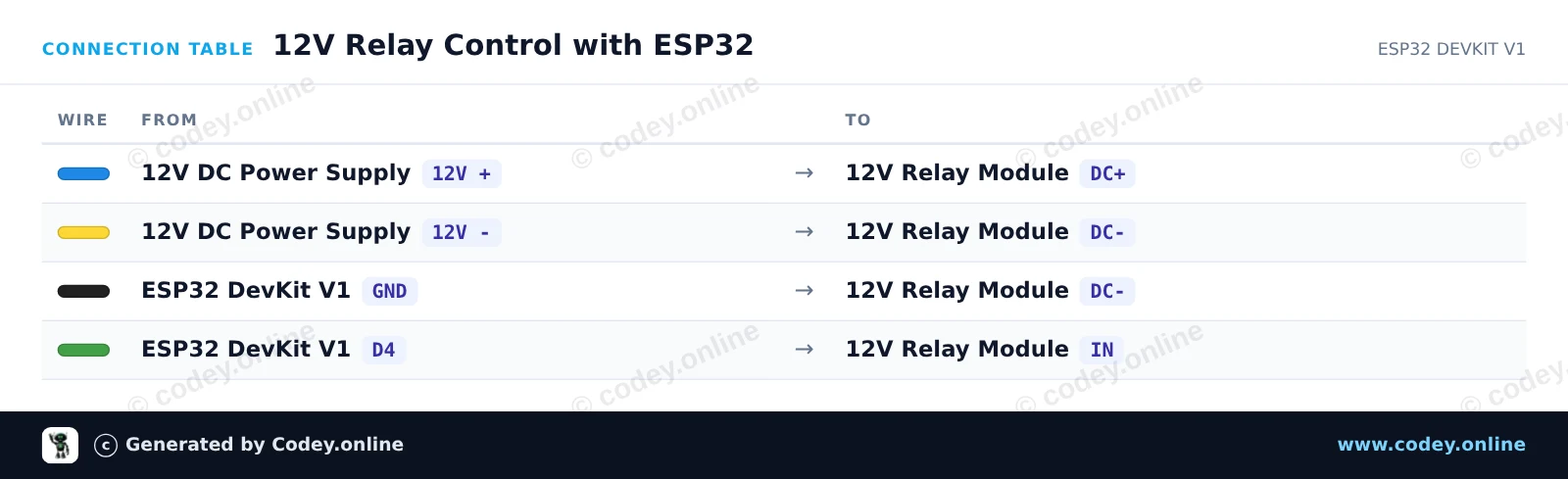

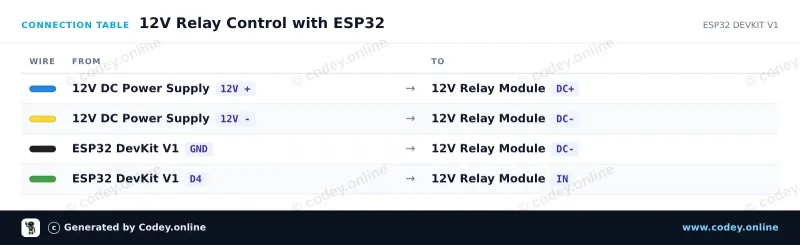

Tabulka zapojení: Reléový modul 12v na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
12V_Relay_Control_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 12V Relay Control with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Relais Module 12v AC250V 10A Relais 12v 1 relais LED indicator
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin connected to relay control input
const int RELAY_PIN = 4;

void setup() {
  Serial.begin(115200);

  // Configure relay pin as output
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, LOW);

  Serial.println("ESP32 12V Relay Demo Started");
}

void loop() {
  // Turn relay ON
  Serial.println("Relay ON");
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);

  // Turn relay OFF
  Serial.println("Relay OFF");
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

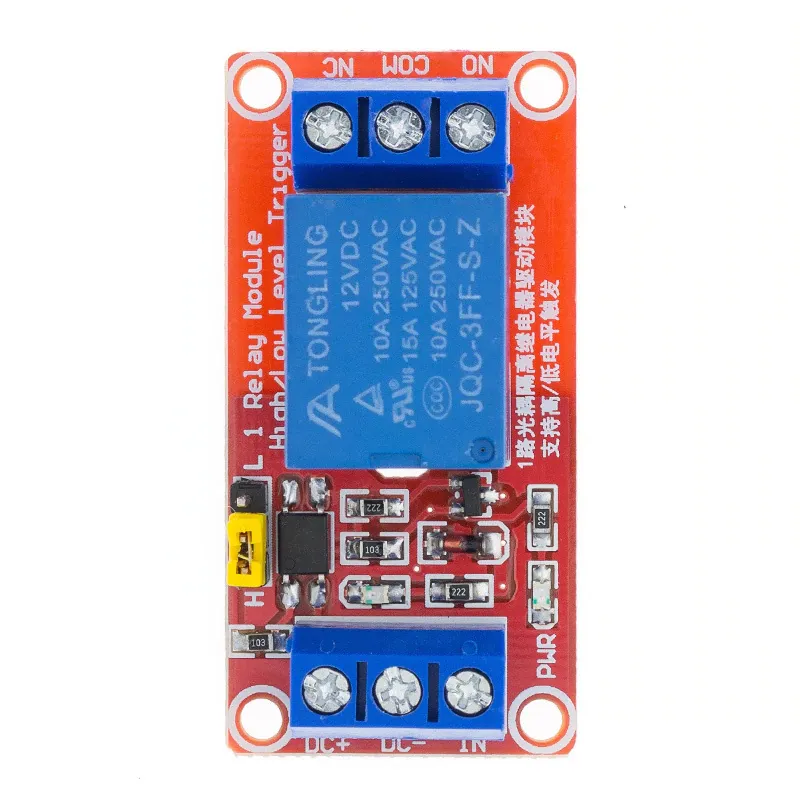

Reléový modul 12v

  • Možné vysoké zatížení: AC250V 10A
  • Ovládání relé 12v
  • 1 relé na desce plošných spojů
  • s LED indikátorem

Klíčová slova: 12v relais, relais 12v, relay 12v, 12v relay

Rozměry
Délka: 5,1cm
Šířka: 2,54cm
Výška: 1,9cm

  • 12V ovládání
  • 1 relé
  • LED indikátor
  • 5,1 x 2,54 x 1,9 cm

Proč si vybrat tento produkt?

  • Vysoké zatížení – Vhodné pro AC250V 10A.
  • 12V ovládání – Ovládání relé na 12V.
  • LED indikátor – Pro vizuální kontrolu stavu.
  • Kompaktní rozměry – Zabírá málo místa.
Specifikace
Šířka2,54 cm
Délka5,1 cm
Výška1,9 cm
Možné vysoké zatíženíAC250V 10A

V balení

  • Reléový modul 12v

Hodnocení

★★★★★ 4,7/5 3 recenze
  • ★★★★★Johan van der EndeOvěřený nákup

    Dobrý produkt za rozumnou cenu

  • ★★★★★Jacobs FransOvěřený nákup

    Dělá, co má

  • ★★★★★Peter van Doornum

    Dobrý produkt, u kterého si musíte sami zjistit zapojení měřením a podobně. To by mělo být lepší
