Schéma zapojení a ukázkový kód

Takto připojíš LCD 1602/2004 I2C adaptér k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

1602 I2C LCD Display Demo

Tento projekt ukazuje, jak připojit a zobrazit text na modulu LCD 1602 s I2C backpackem. Inicializuje displej, zapne podsvícení a vypíše pozdrav spolu s živým čítačem doby provozu. Pokud je kontrast textu příliš vysoký nebo nízký, seřiďte potenciometr na zadní straně modulu.

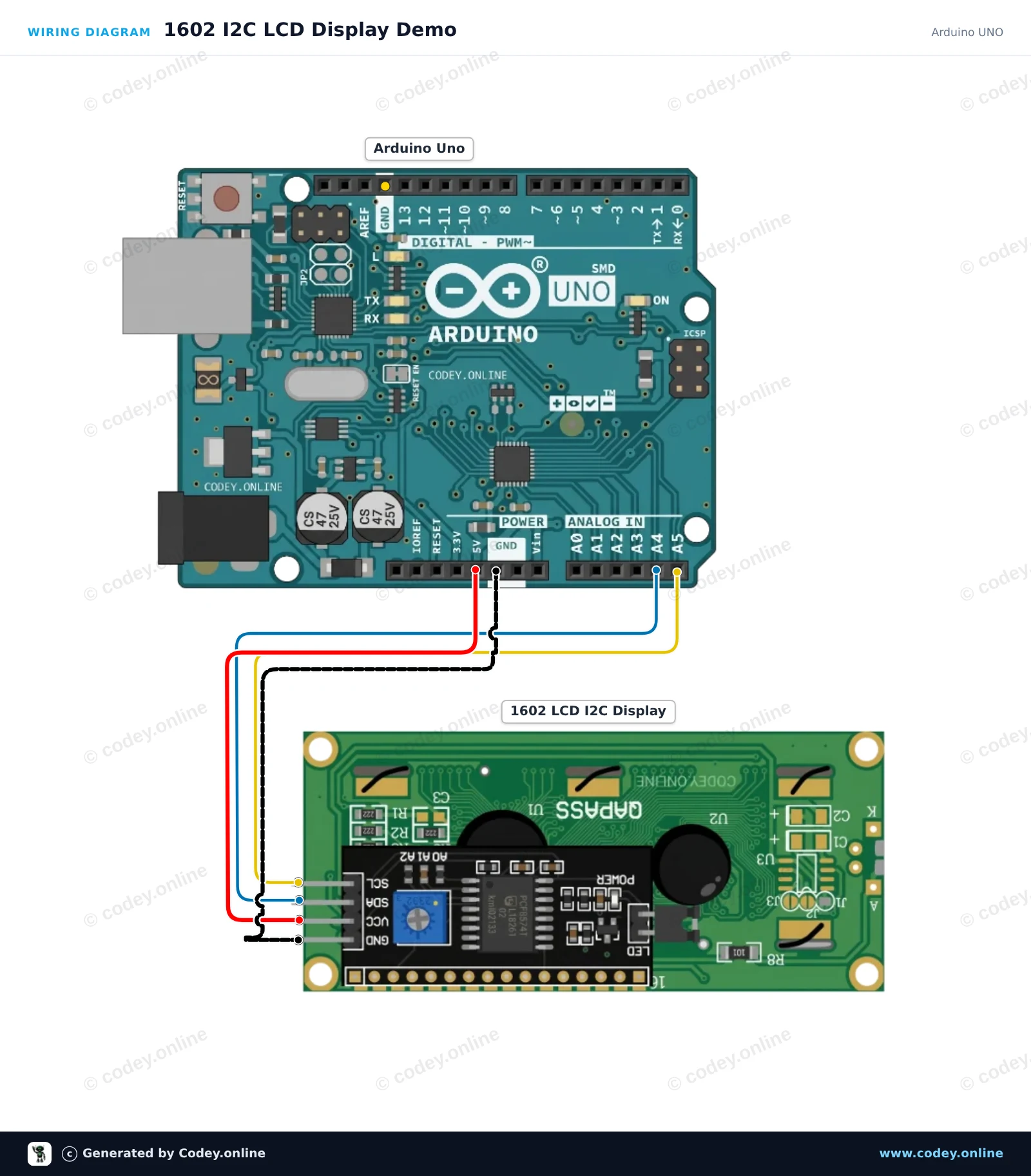

Schéma zapojení: LCD 1602/2004 I2C adaptér na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

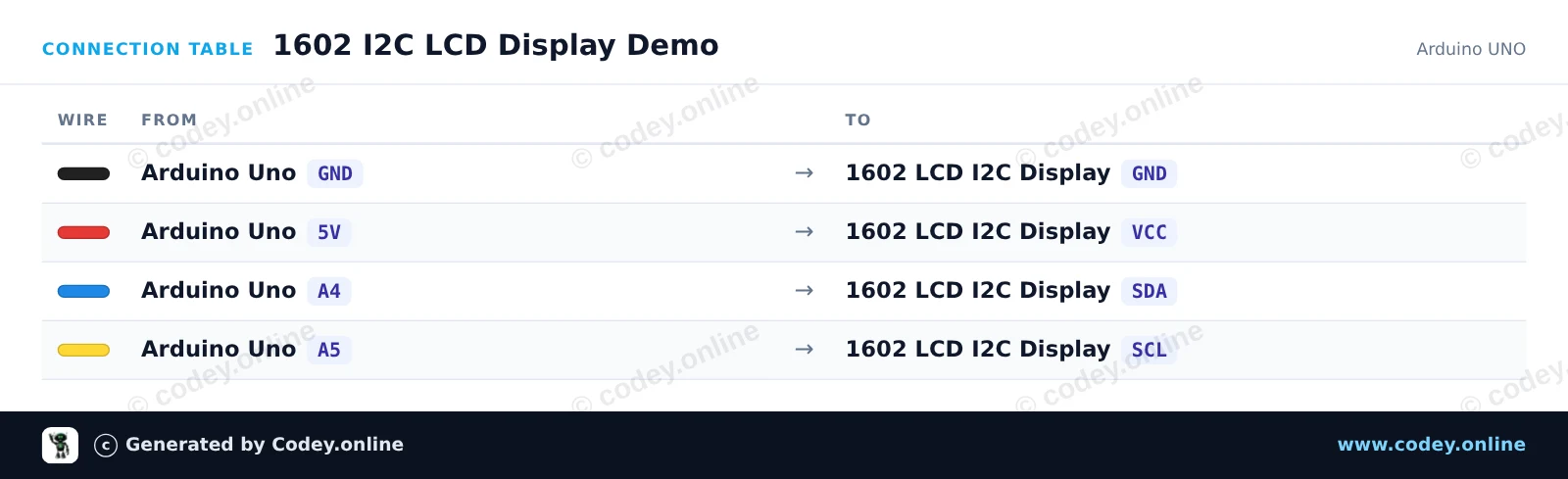

Tabulka zapojení: LCD 1602/2004 I2C adaptér na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
1602_I2C_LCD_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Most 1602 I2C modules use address 0x27 or 0x3F
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("Hello, Arduino!");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: 0s");

  Serial.println(F("1602 LCD display initialized."));
}

void loop() {
  static unsigned long seconds = 0;

  delay(1000);
  seconds++;

  lcd.setCursor(8, 1);
  lcd.print(seconds);
  lcd.print("s   ");

  Serial.print(F("Uptime (s): "));
  Serial.println(seconds);
}

Potřebné knihovny: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ukázka ESP32 1602 I2C LCD displeje

Tento projekt zobrazuje uvítací zprávu a čítač provozní doby na znakové LCD 1602 I2C. Je použit 4kanálový obousměrný převodník úrovní, který bezpečně propojí 3.3V I2C signály ESP32 s 5V logikou vyžadovanou LCD backpackem. Po připojení napájení se LCD inicializuje a každou sekundu aktualizuje běžící sekundy.

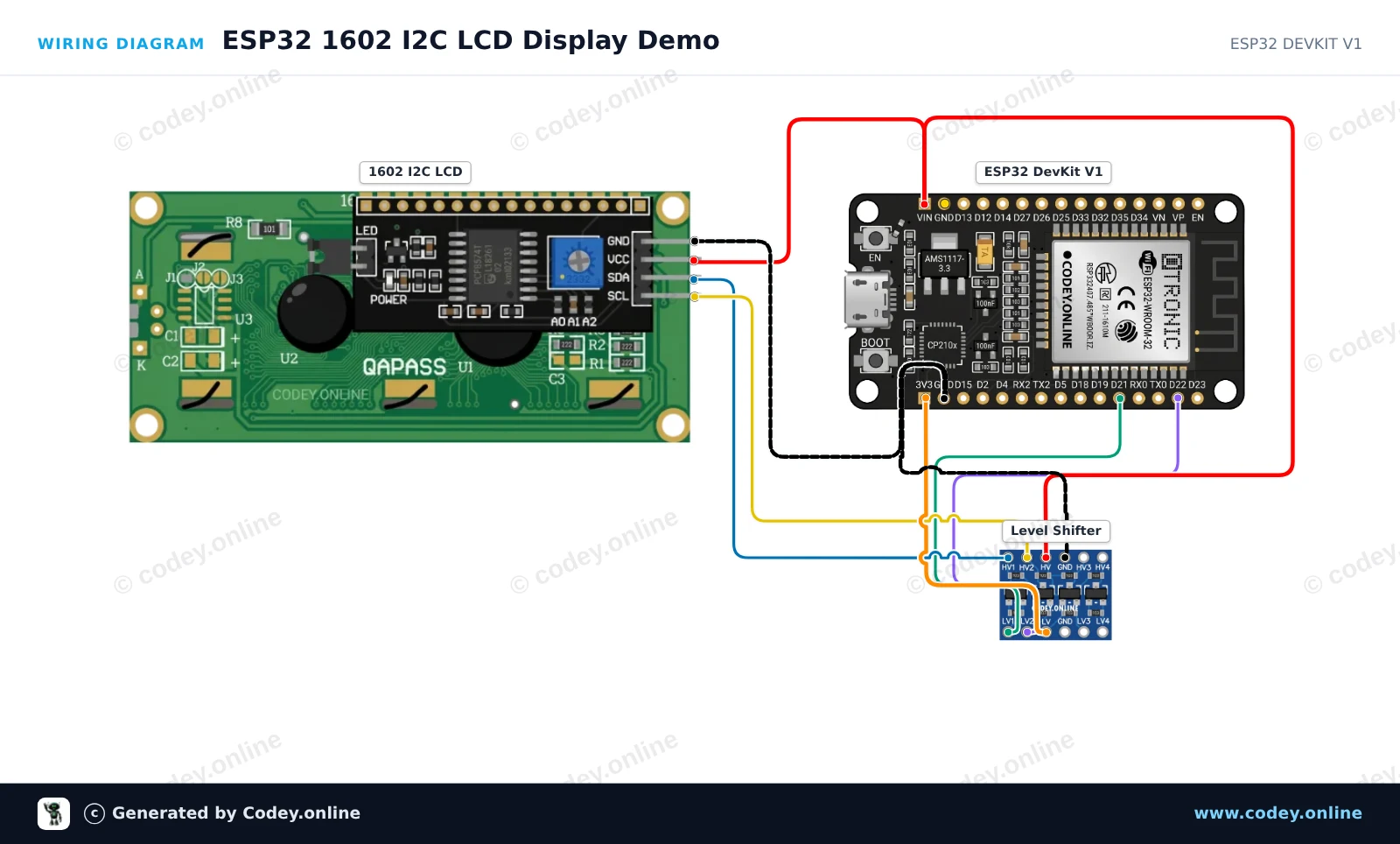

Schéma zapojení: LCD 1602/2004 I2C adaptér na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

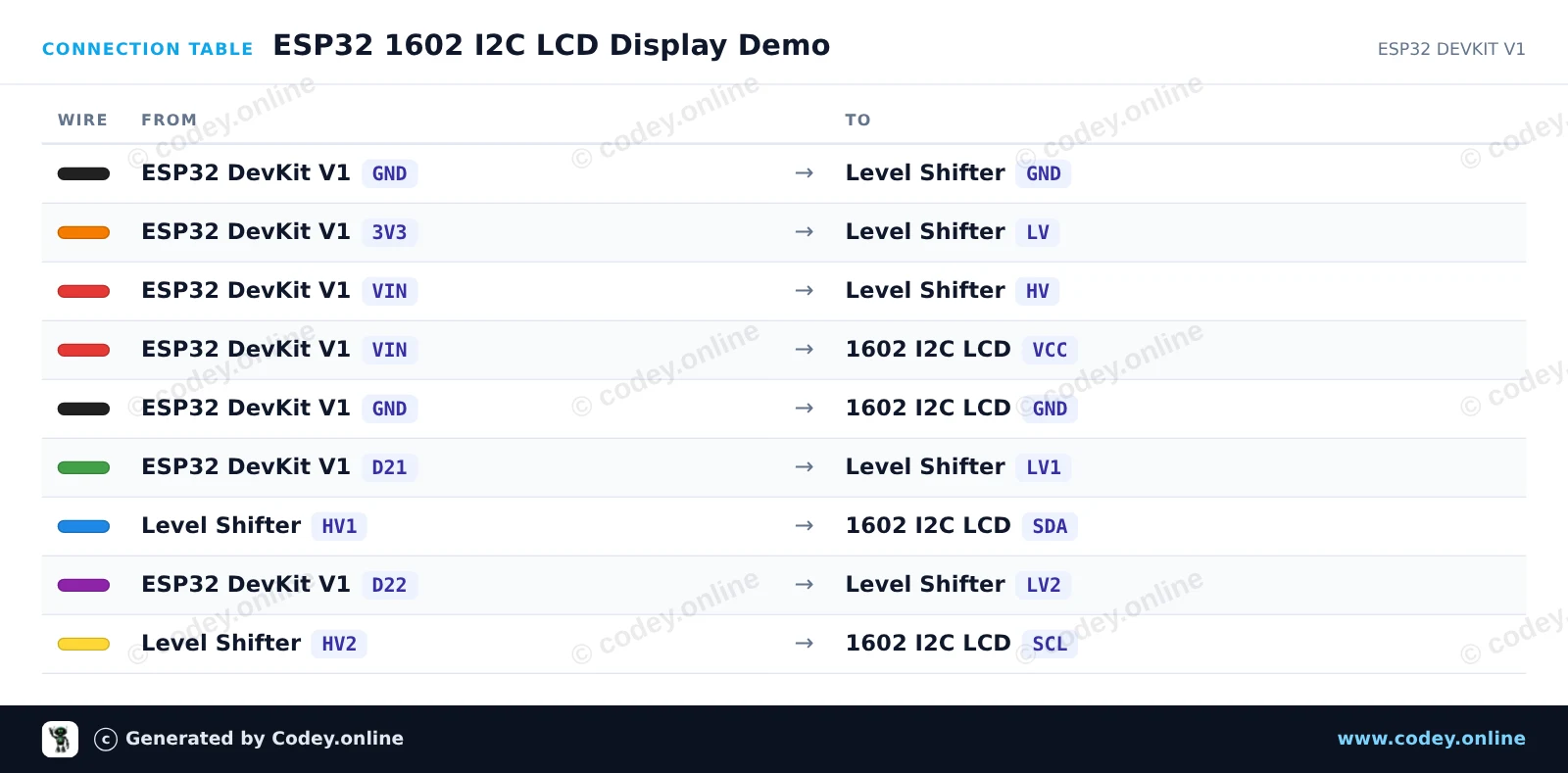

Tabulka zapojení: LCD 1602/2004 I2C adaptér na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_1602_I2C_LCD_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 1602 I2C LCD Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address (commonly 0x27 or 0x3F) for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);

  // Initialize I2C communication (SDA = GPIO 21, SCL = GPIO 22)
  Wire.begin(21, 22);

  // Initialize the LCD
  lcd.init();
  lcd.backlight();

  // Print greeting
  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: 0s");

  Serial.println("1602 LCD Initialized!");
}

void loop() {
  // Update uptime counter every second
  static unsigned long lastUpdate = 0;
  if (millis() - lastUpdate >= 1000) {
    lastUpdate = millis();
    unsigned long seconds = millis() / 1000;

    lcd.setCursor(8, 1);
    lcd.print(seconds);
    lcd.print("s   ");

    Serial.print("Uptime: ");
    Serial.print(seconds);
    Serial.println(" s");
  }
}

Potřebné knihovny: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

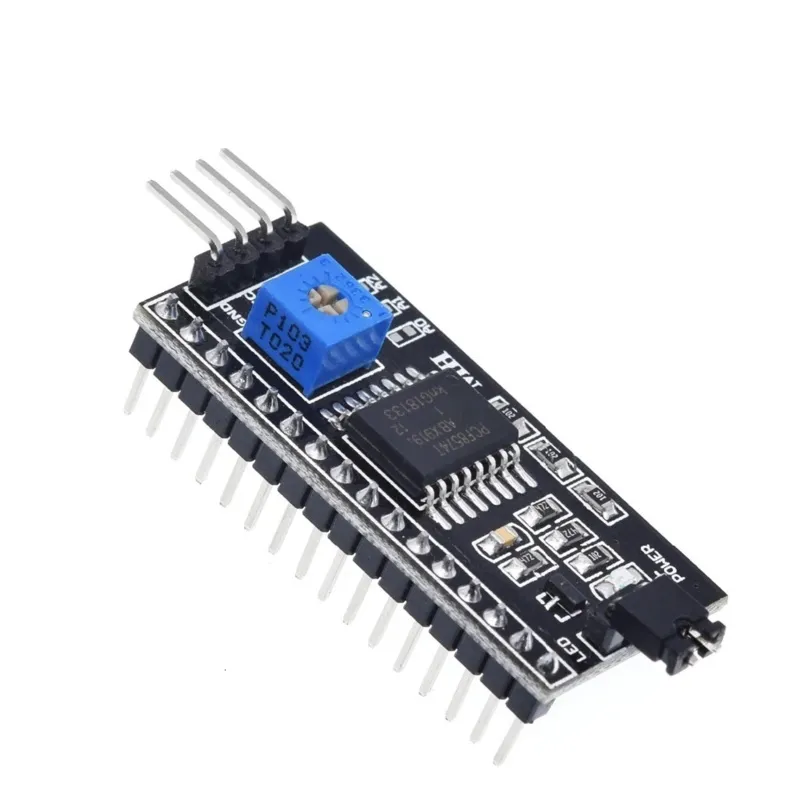

LCD 1602/2004 I2C adaptér

S tímto modulem můžete přidat komunikační rozhraní I2C / IIC k vašemu LCD displeji 1602 nebo 2004, takže k ovládání LCD displeje stačí pouze 2 datové vodiče.

• Napájecí napětí: 2,5 - 6 V
• podporuje protokol I2C
• Nastavení adresy zařízení (A0 / A1 / A2)
• Zapnutí/vypnutí podsvícení
• Možnost nastavení kontrastu
• Rozměry (DxŠxV): 41,5 x 19 x 15,3 mm



Rozměry
Délka: 4,55cm
Šířka: 1,9cm
Výška: 1,5cm

  • Pro LCD displeje
  • I2C / IIC
  • Nastavitelná adresa
  • Přepínatelné podsvícení

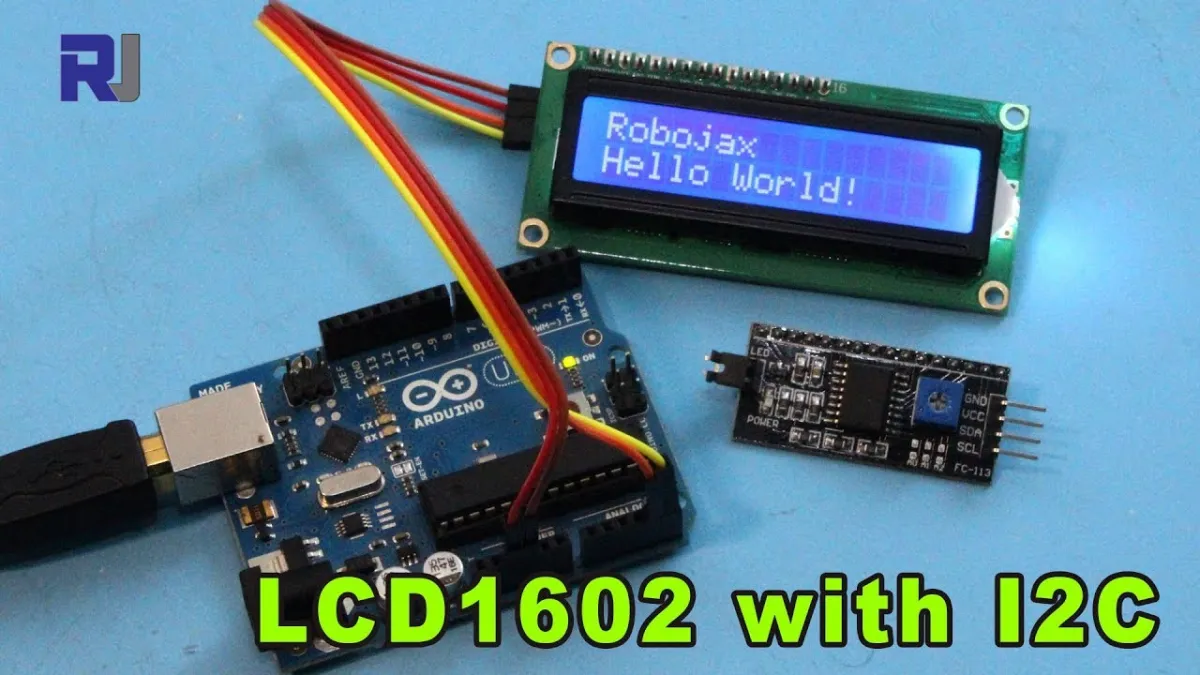

Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Méně kabeláže – Potřebné jsou pouze 2 datové vodiče.
  • Nastavitelná adresa – Adresa zařízení A0/A1/A2 nastavitelná.
  • Podsvícení – Možnost zapnutí a vypnutí.
  • Nastavení kontrastu – Kontrast lze snadno nastavit.
Specifikace
Rozměry41,5 x 19 x 15,3 mm
Šířka1,9 cm
Délka4,55 cm
Napájecí napětí2,5 - 6 V
Výška1,5 cm
