Schéma zapojení a ukázkový kód

Takto připojíš Dotykový senzor TTP223B k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka kapacitního dotykového senzoru TTP223B

Tento projekt ukazuje modul kapacitního dotykového senzoru TTP223B. Když se dotknete kapacitní dotykové plochy, senzor vyšle signál HIGH, který rozsvítí vestavěnou LED na Arduino a vypíše stav do Serial Monitoru.

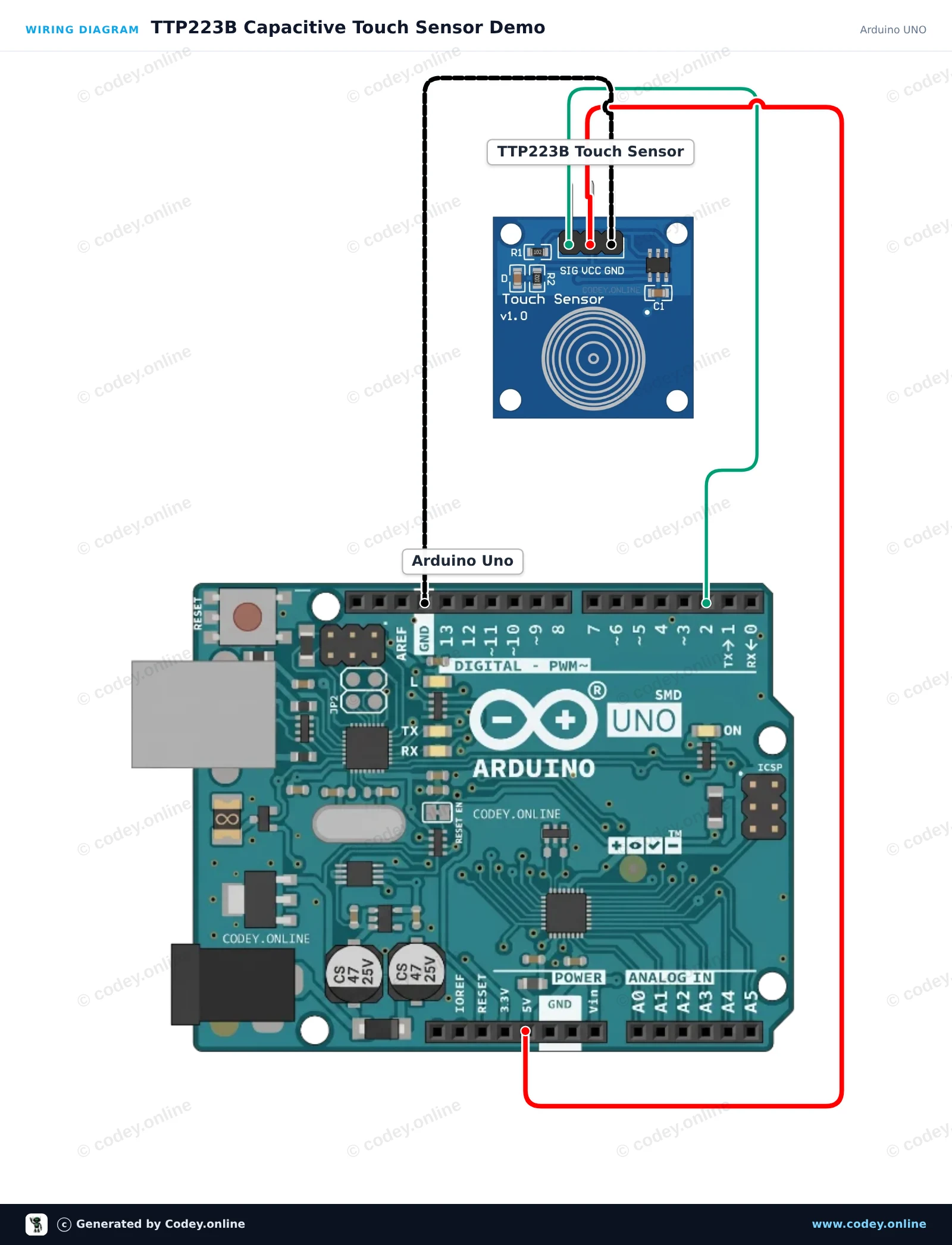

Schéma zapojení: Dotykový senzor TTP223B na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

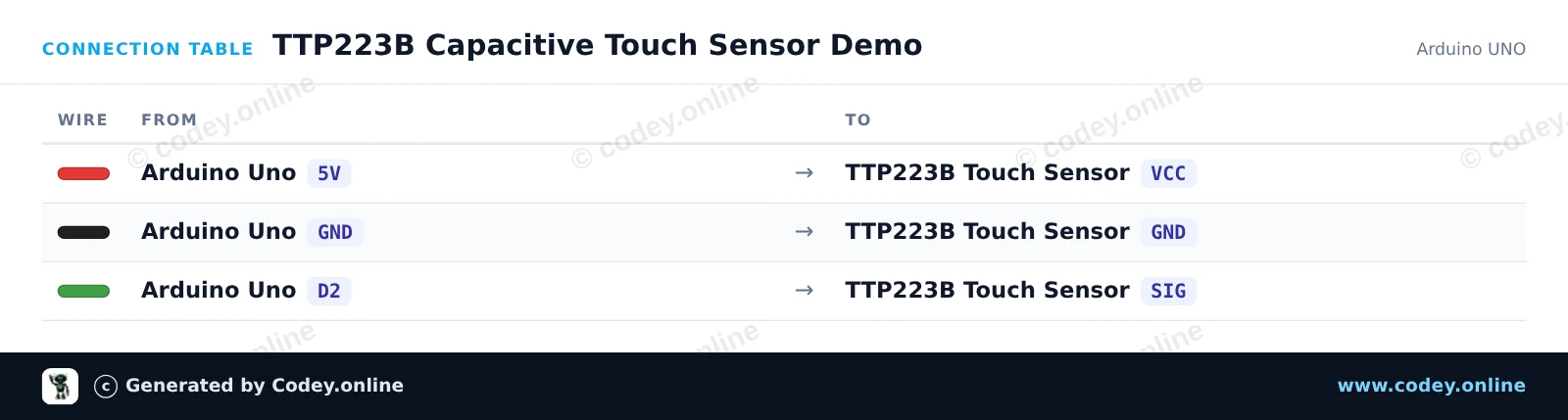

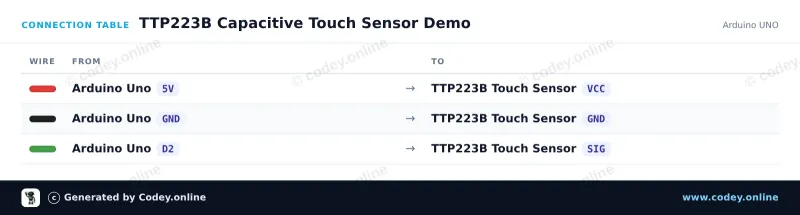

Tabulka zapojení: Dotykový senzor TTP223B na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
TTP223B_Capacitive_Touch_Sensor_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : TTP223B Capacitive Touch Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Touch sensor TTP223B
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int touchPin = 2;
const int ledPin = 13;

int lastState = LOW;

void setup() {
  pinMode(touchPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("TTP223B Touch Sensor Initialized"));
}

void loop() {
  int touchState = digitalRead(touchPin);

  // Control onboard LED based on touch input
  digitalWrite(ledPin, touchState);

  // Print message on state change
  if (touchState != lastState) {
    if (touchState == HIGH) {
      Serial.println(F("Touch detected!"));
    } else {
      Serial.println(F("Touch released."));
    }
    lastState = touchState;
  }

  delay(20);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ukázka kapacitního dotykového senzoru TTP223 s ESP32

Tento obvod čte digitální signály z kapacitního dotykového senzoru TTP223 a promítá stav na vestavěnou LED na ESP32. Když se dotknete senzorové plošky, signální pin přejde do stavu HIGH, rozsvítí onboard LED a vypíše dotykové události do Serial Monitor. Modul je napájen přímo z 3.3V pro bezpečnou logickou kompatibilitu.

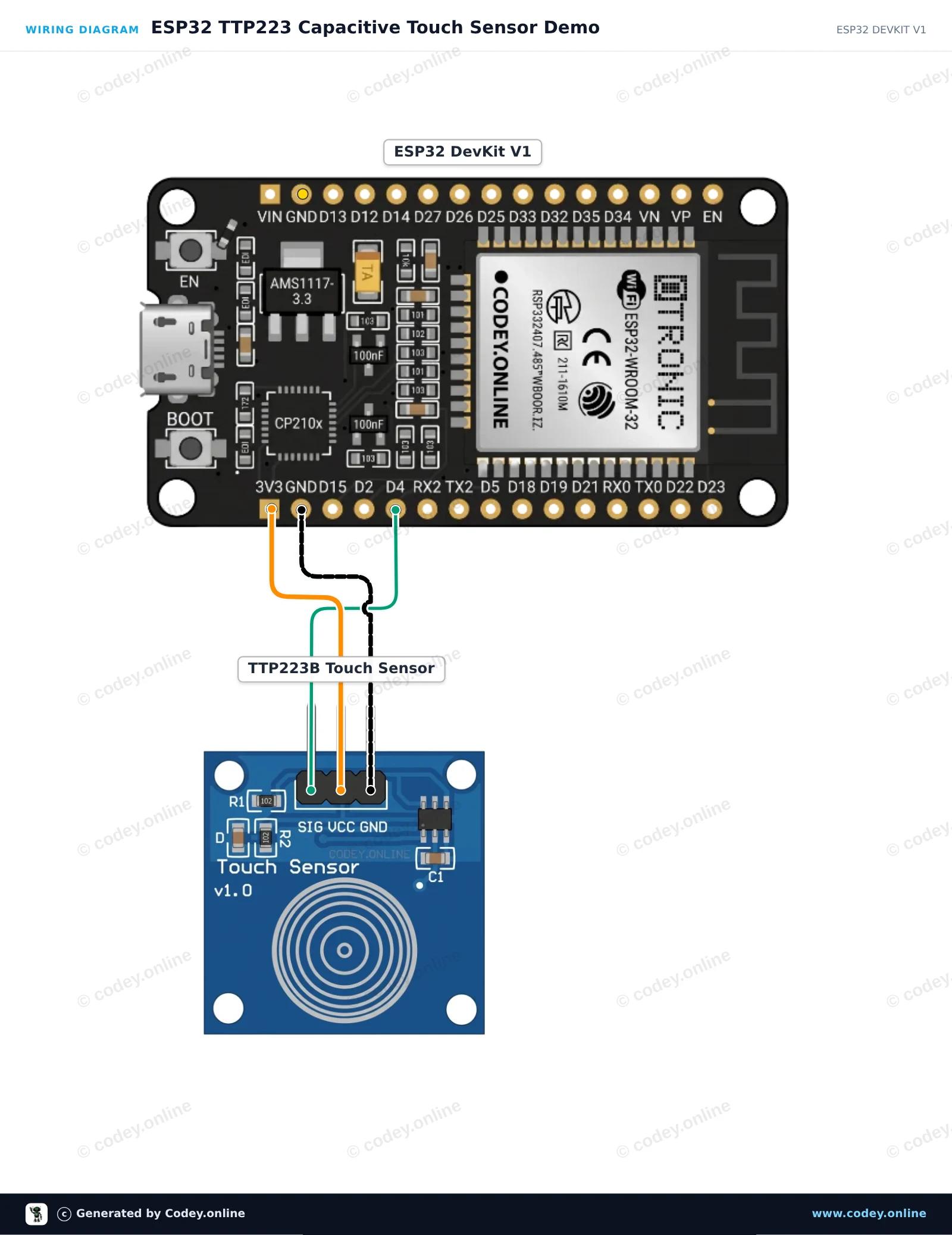

Schéma zapojení: Dotykový senzor TTP223B na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

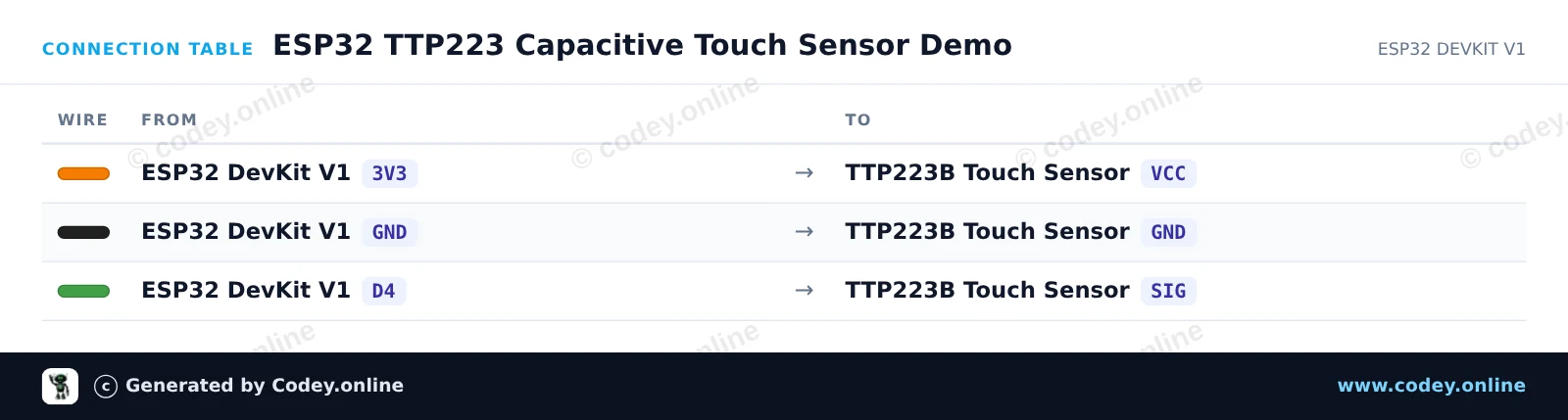

Tabulka zapojení: Dotykový senzor TTP223B na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_TTP223_Capacitive_Touch_Sensor_Dem.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 TTP223 Capacitive Touch Sensor Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Touch sensor TTP223B
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int TOUCH_PIN = 4;   // D4 on ESP32 DevKit V1
const int LED_PIN   = 2;   // Onboard LED on ESP32 DevKit V1

int lastState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(TOUCH_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);
  Serial.println("TTP223 Touch Sensor Initialized.");
}

void loop() {
  int touchState = digitalRead(TOUCH_PIN);

  if (touchState != lastState) {
    if (touchState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println("Touch detected!");
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println("Touch released.");
    }
    lastState = touchState;
    delay(50); // Simple debounce delay
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

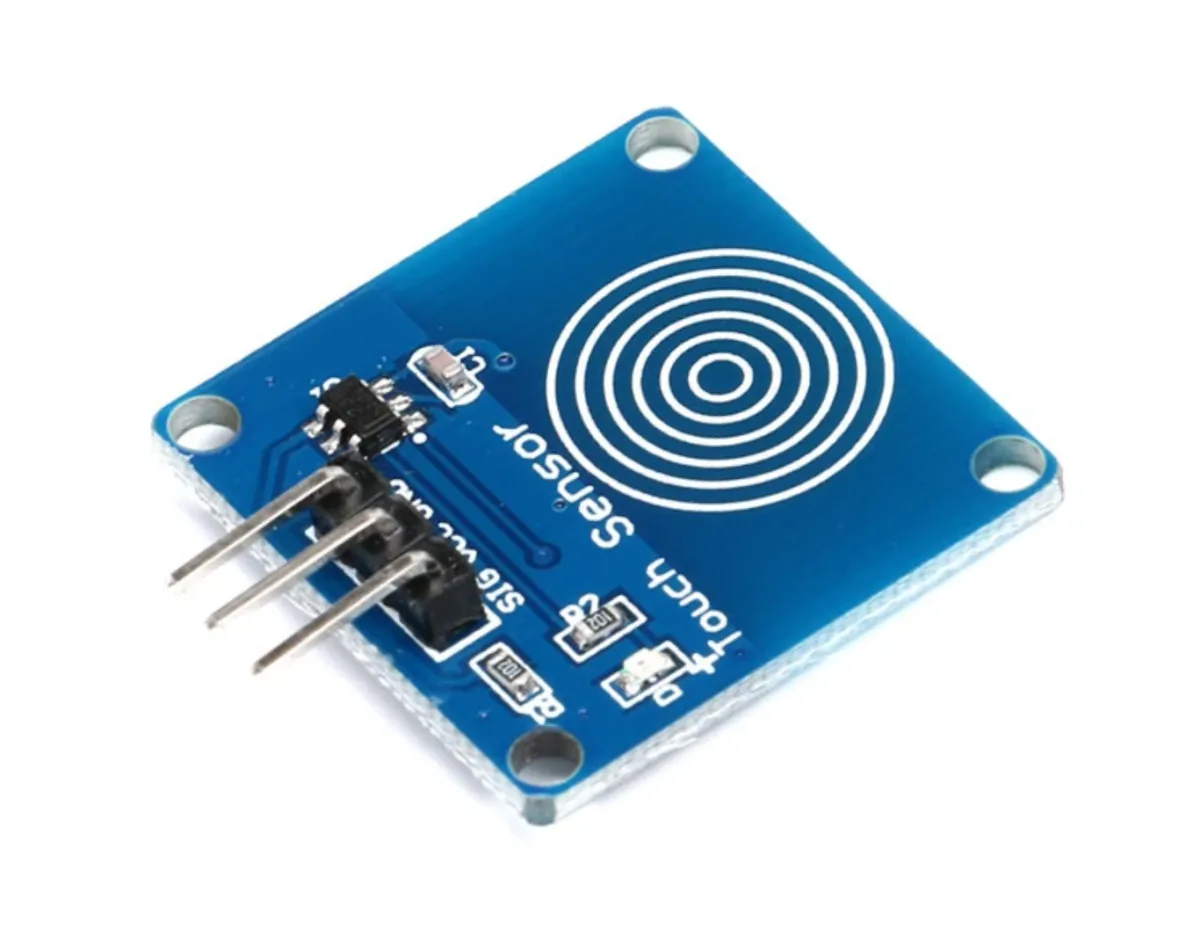

Dotykový senzor TTP223B

TTP223B je kapacitní dotykový senzor, který reaguje na dotyk objektu nebo osoby na citlivém povrchu. Tento senzor je navržen pro různé aplikace, jako je dotykové ovládání, dotykové spínače a tlačítka a další zařízení aktivovaná dotykem.

Technické specifikace dotykového senzoru TTP223B:

  • Provozní napětí: 2.0 V až 5.5 V DC
  • Detekční rozsah: 0 mm až 12 mm
  • Výstupní režim: Toggle režim nebo Momentary režim (nastavitelný)
  • Výstupní napětí:
    • Shodné s napájecím napětím (Vcc) v Momentary režimu
    • Vysoké nebo nízké v Toggle režimu (nastavitelné)
  • Výstupní proud: 500 mA (maximální)
  • Provozní teplota: -20 °C až +70 °C

Dotykový senzor TTP223B má vestavěný debounce obvod, který zabraňuje rušení. Spotřeba energie je nízká, méně než 1 mA v pohotovostním režimu. Senzor má rychlou odezvu méně než 60 ms a dlouhou životnost více než 100.000 cyklů.

  • Kapacitní senzor
  • Nastavitelný režim
  • Nízká spotřeba
  • 100.000 cyklů

Proč si vybrat tento produkt?

  • Nastavitelný režim – Režim přepínání nebo momentový režim lze nastavit.
  • Rychlá odezva – Reaguje za méně než 60 ms.
  • Dlouhá životnost – Více než 100 000 cyklů.
  • Nízká spotřeba v pohotovostním režimu – Méně než 1 mA v pohotovostním režimu.
  • Debounce obvod – Zabraňuje rušení.
Specifikace
Provozní napětí2.0 V až 5.5 V DC
Výstupní napětíRovná se napájecímu napětí (Vcc) v Momentary režimu
Provozní teplota-20 °C až +70 °C
Detekční rozsah0 mm až 12 mm
Životnost> 100000 cyklů
Výstupní proud500 mA (maximálně)
Výstupní režimToggle režim nebo Momentary režim (nastavitelné)
Doba odezvy< 60 ms
Příkon v pohotovostním režimu< 1 mA
