I2C na IO rozšiřující modul pro hobbyisty i profesionály, kteří potřebují více pinů.
SKU: OT8980 Číslo položky: OT8980 EAN: 8720828223826 Umístění: E02.06
Alternativa
AD/DA převodníkový modul PCF8591
€ 2,55
Zobrazit tuto alternativu
Objevte všestrannost rozšiřujícího modulu PCF8574 I2C na IO a rozšiřte možnosti svých projektů, aniž byste byli omezeni počtem dostupných pinů. Ideální pro širokou škálu aplikací:
Modul PCF8574 otevírá dveře do světa možností, díky čemuž můžete realizovat složité projekty bez omezení počtu IO pinů. Vhodné jak pro hobbyisty, tak pro profesionály, kteří chtějí své projekty posunout na vyšší úroveň.
Vlastnosti:
POZOR: pro výstupní signály vyžadující více než 10μA je nutný externí pull-up rezistor. Výstupní signály pod touto hranicí další rezistor nepotřebují a mohou dodávat až 25mA, jak je vysvětleno v datasheetu v sekcích 10.1 a 13.
Použití více modulů
Propojení více než tří modulů může vést k nedostatečně vysokému pull-up odporu I2C (nižšímu než 333Ω), což přetěžuje I2C port mikrokontroléru. V takovém případě doporučujeme odstranit pull-up rezistory z dalších modulů, aby byly těmito rezistory vybaveny pouze tři moduly. Tyto rezistory poznáte podle označení kódem 102 nebo 1001.
| DC proud na I/O pin | 25 mA |
|---|---|
| Počet IO pinů | 8 |
| I²C moduly | 8 |
| Pull-up práh | >10μA |
Ještě musím objevit

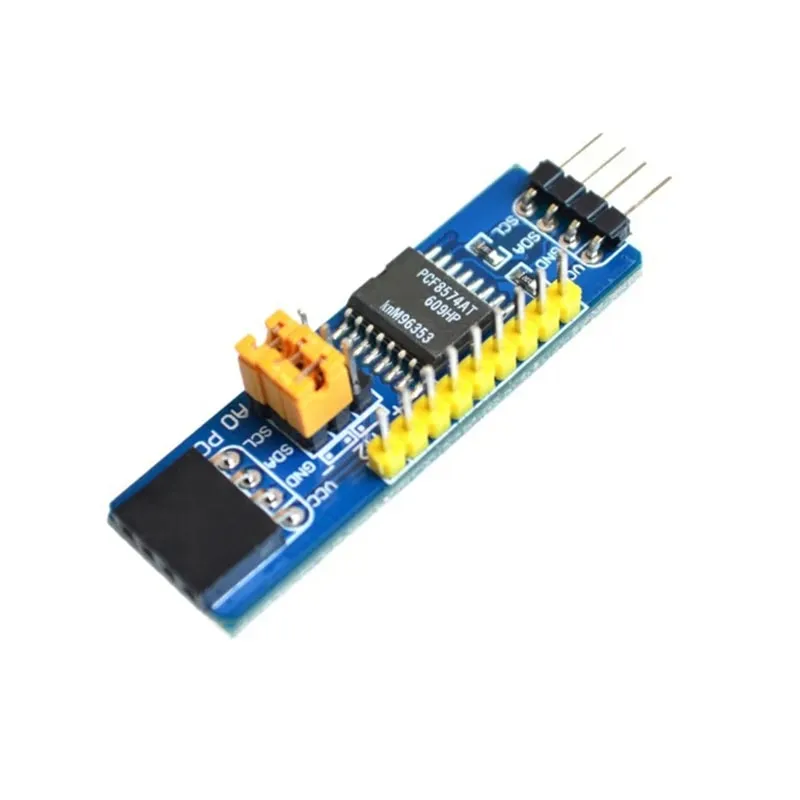

I2C na IO rozšiřující modul PCF8574
