Schéma zapojení a ukázkový kód

Takto připojíš 1602 LCD s modrým podsvícením s předpájeným I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka 1602 I2C LCD displeje

Připojte 1602 I2C LCD displej k Arduino Uno pomocí pouhých čtyř vodičů. Sketch inicializuje displej, zapne podsvícení a zobrazí pozdrav spolu s čítačem provozní doby, který se aktualizuje každou sekundu. Pokud se text zdá příliš nevýrazný nebo příliš tmavý, nastavte malý potenciometr na zadní straně modulu.

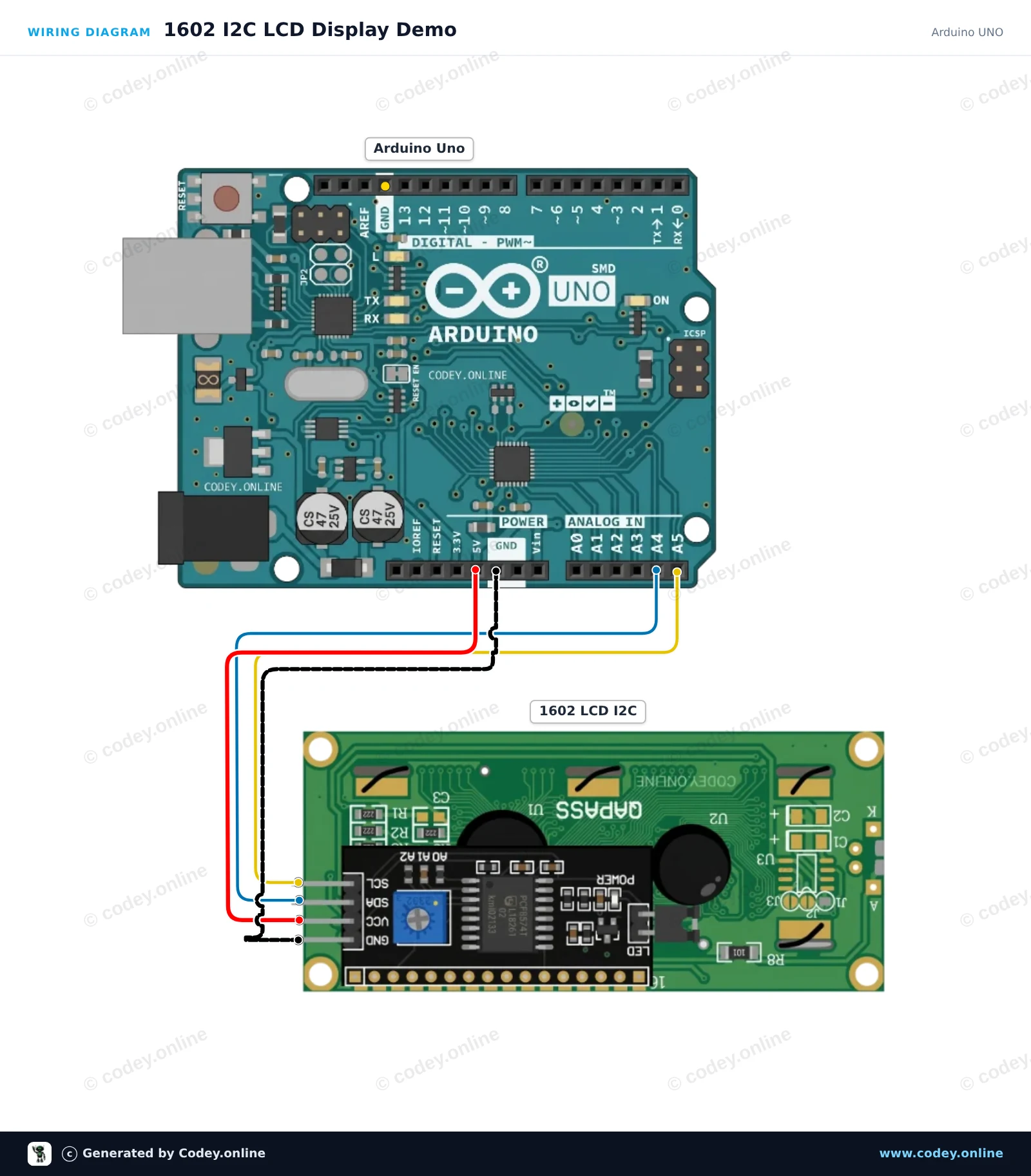

Schéma zapojení: 1602 LCD s modrým podsvícením s předpájeným I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

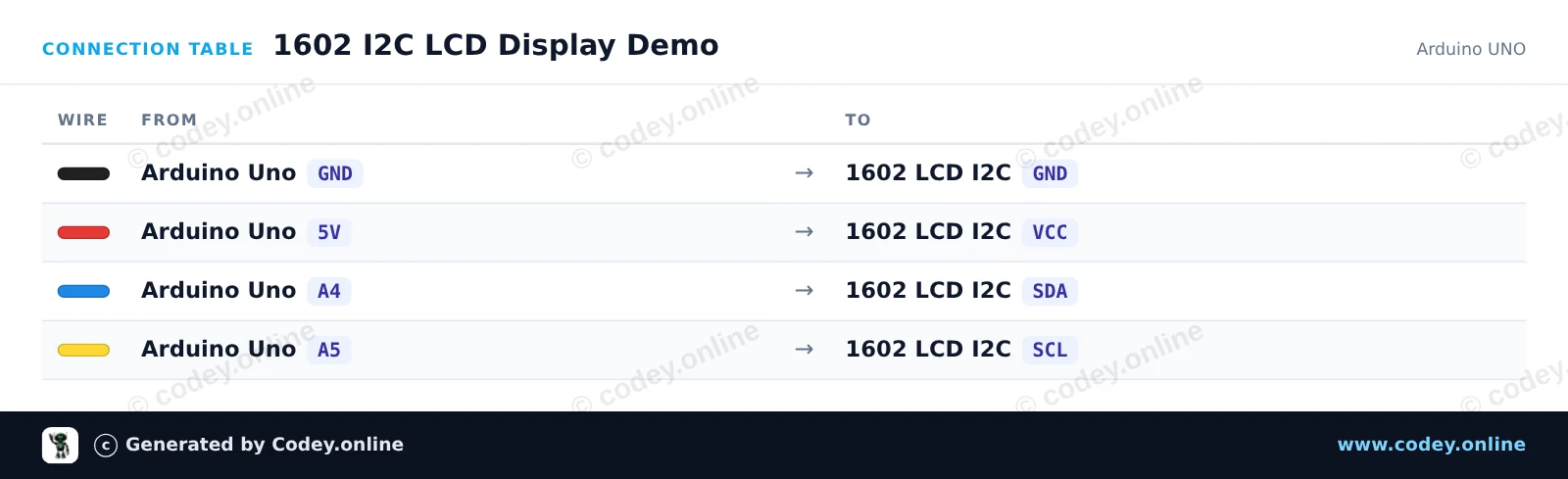

Tabulka zapojení: 1602 LCD s modrým podsvícením s předpájeným I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
1602_I2C_LCD_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
// (If your display stays blank, try address 0x3F)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);
  Serial.println(F("Starting 1602 I2C LCD demo..."));

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print(F("Hello, World!"));
}

void loop() {
  // Display the running uptime in seconds on the second line
  unsigned long seconds = millis() / 1000;

  lcd.setCursor(0, 1);
  lcd.print(F("Uptime: "));
  lcd.print(seconds);
  lcd.print(F("s   "));

  Serial.print(F("Uptime: "));
  Serial.print(seconds);
  Serial.println(F(" s"));

  delay(1000);
}

Potřebné knihovny: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Demo LCD displeje ESP32 1602 I2C

Tento projekt ukazuje, jak připojit 5V 1602 I2C LCD displej k ESP32 pomocí logic level shifteru pro bezpečnou obousměrnou komunikaci. Displej se inicializuje, zapne podsvícení a zobrazí uvítací zprávu spolu s průběžně aktualizovaným počítadlem uptime.

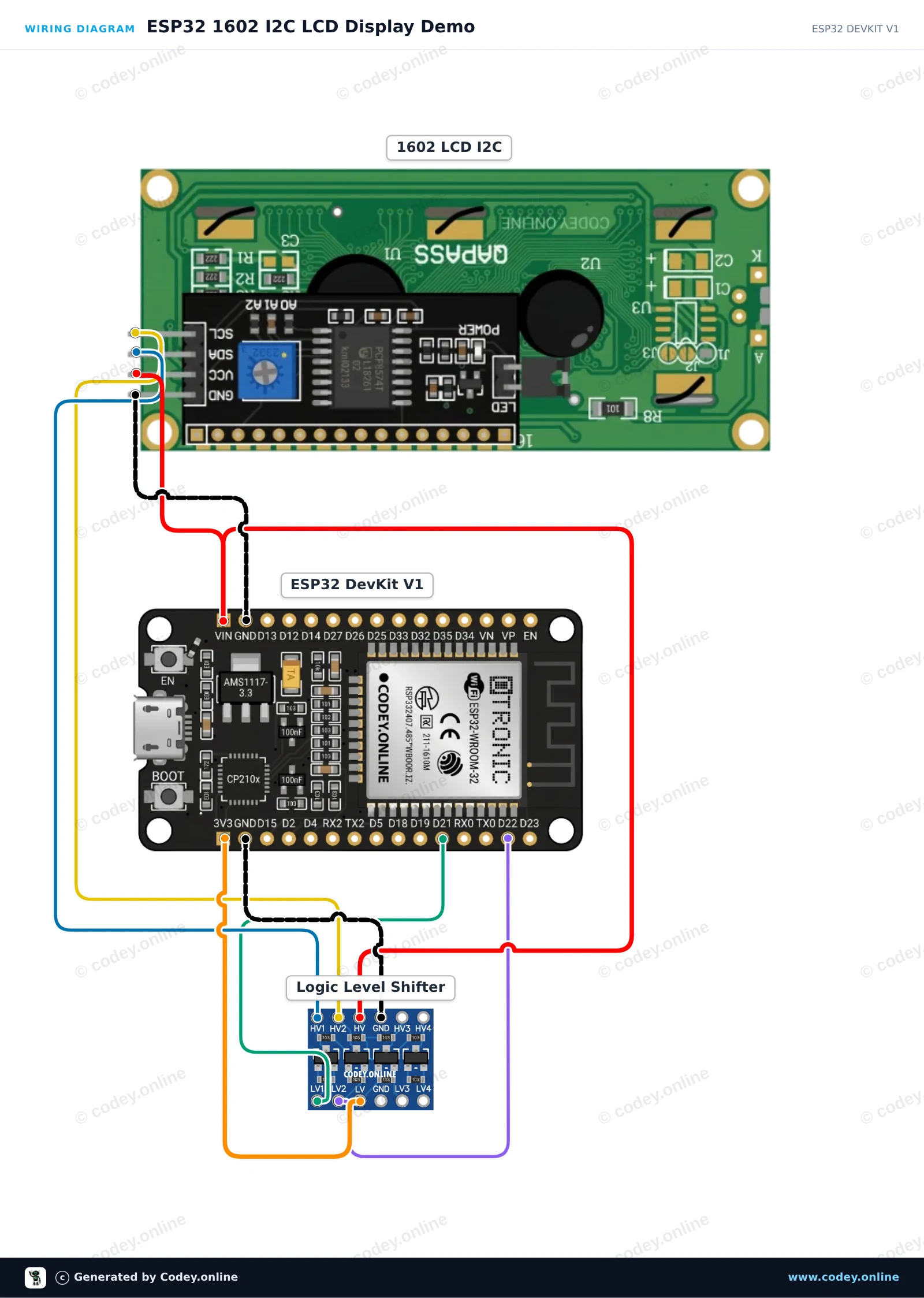

Schéma zapojení: 1602 LCD s modrým podsvícením s předpájeným I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

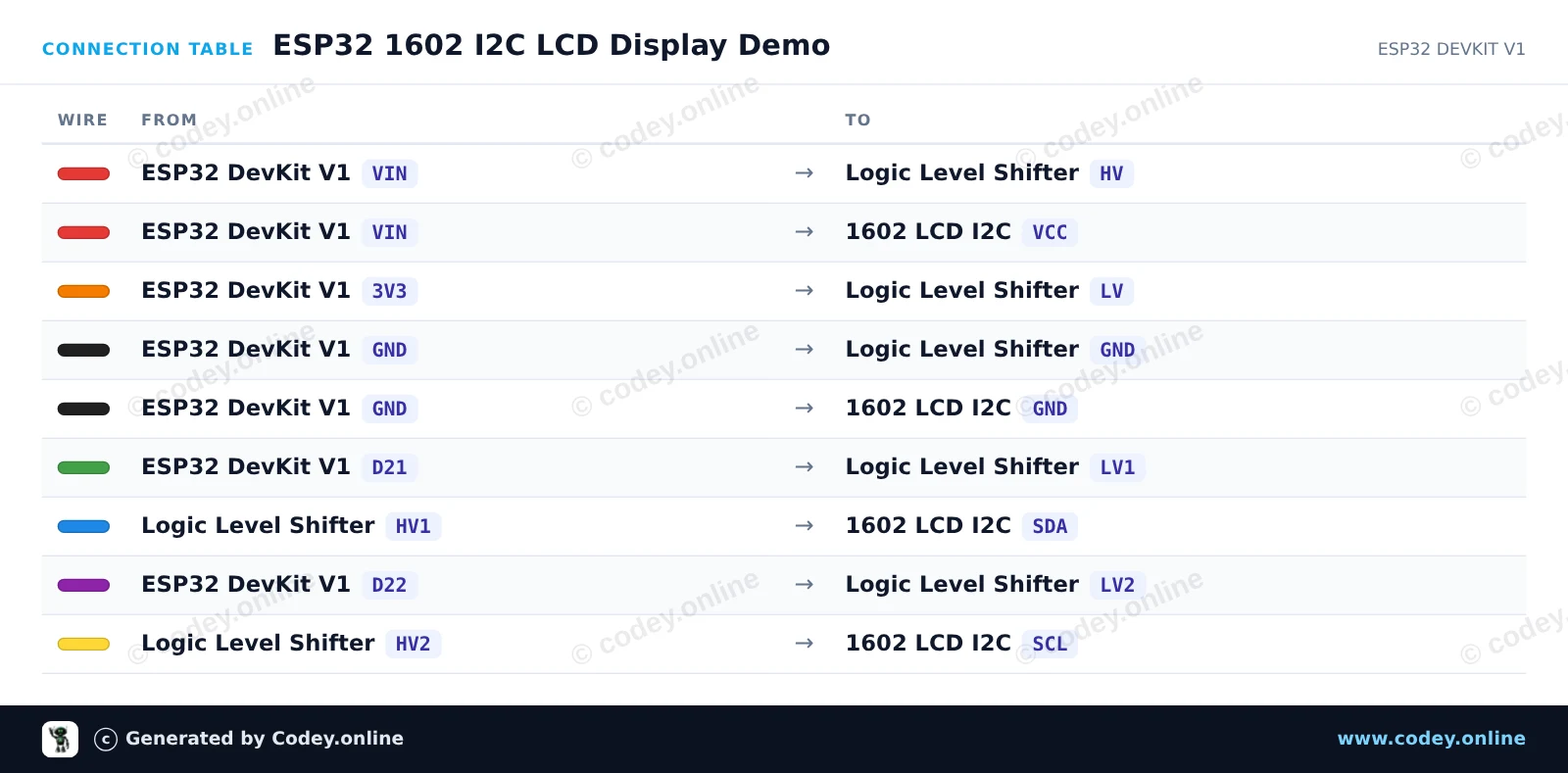

Tabulka zapojení: 1602 LCD s modrým podsvícením s předpájeným I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_1602_I2C_LCD_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 1602 I2C LCD Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set LCD I2C address (commonly 0x27 or 0x3F) and dimensions (16 columns, 2 rows)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Initialize I2C with ESP32 default pins: SDA (GPIO 21), SCL (GPIO 22)
  Wire.begin(21, 22);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: ");
}

void loop() {
  // Update uptime counter in seconds
  lcd.setCursor(8, 1);
  lcd.print(millis() / 1000);
  lcd.print("s  ");
  delay(500);
}

Potřebné knihovny: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

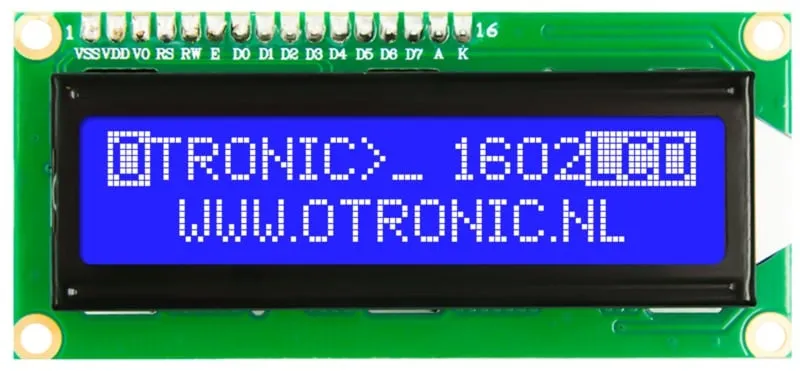

1602 LCD s modrým podsvícením s předpájeným I2C

1602 LCD s předpájeným I2C modulem. Připraveno k přímému použití ve vašem projektu Arduino, ESP32, ESP8266 nebo Raspberry Pi. Mnohem jednodušší než bez tohoto modulu. Nyní stačí jen 4 vodiče k ovládání tohoto LCD displeje.

LCD s modrým podsvícením a bílými znaky. 2 řádky, 20 znaků na řádek. Kontrast je (softwarově) nastavitelný.

– Pracuje na: 5V
– Rozměry: 98mm x 60mm x 15mm.

Včetně I2C modulu!

Rychle začněte s tímto OTRONIC 1602 LCD displejem s I2C modulem. Stáhněte si OTRONIC 1602 LCD RYCHLÝ PRŮVODCE pro schéma zapojení a ukázkový kód pro software Arduino IDE.





Rozměry
Délka: 8cm
Šířka: 2,6cm
Výška: 1,1cm

  • Nastavitelný kontrast
  • Provozní napětí 5V
  • Modré podsvícení
  • 4 vodiče
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Předpájený modul – Okamžitě připraven k použití ve vašem projektu.
  • Pouze 4 vodiče – Jednodušší zapojení a ovládání.
  • Modré podsvícení – LCD s modrým podsvícením a bílými znaky.
  • Nastavitelný kontrast – Kontrast lze nastavit softwarově.
  • Široká kompatibilita – Vhodné pro Arduino, ESP32, ESP8266 a Raspberry Pi.
Specifikace
Rozměry98 x 60 x 15 mm
Barvamodrá
PřipojeníI2C
Provozní napětí5V
Řádky2
Znaků na řádek20

V balení

  • 1602 LCD displej
  • I2C modul
