Schéma zapojení a ukázkový kód

Takto připojíš 1602 LCD zelené/žluté podsvícení s předpájeným I2C k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

1602 I2C LCD Display Demo

Tento projekt propojuje 16x2 znakový LCD displej přes I2C s Arduino Uno. Displej se inicializuje, zapne podsvícení, zobrazí uvítací zprávu na prvním řádku a počítá dobu běhu v sekundách na druhém řádku.

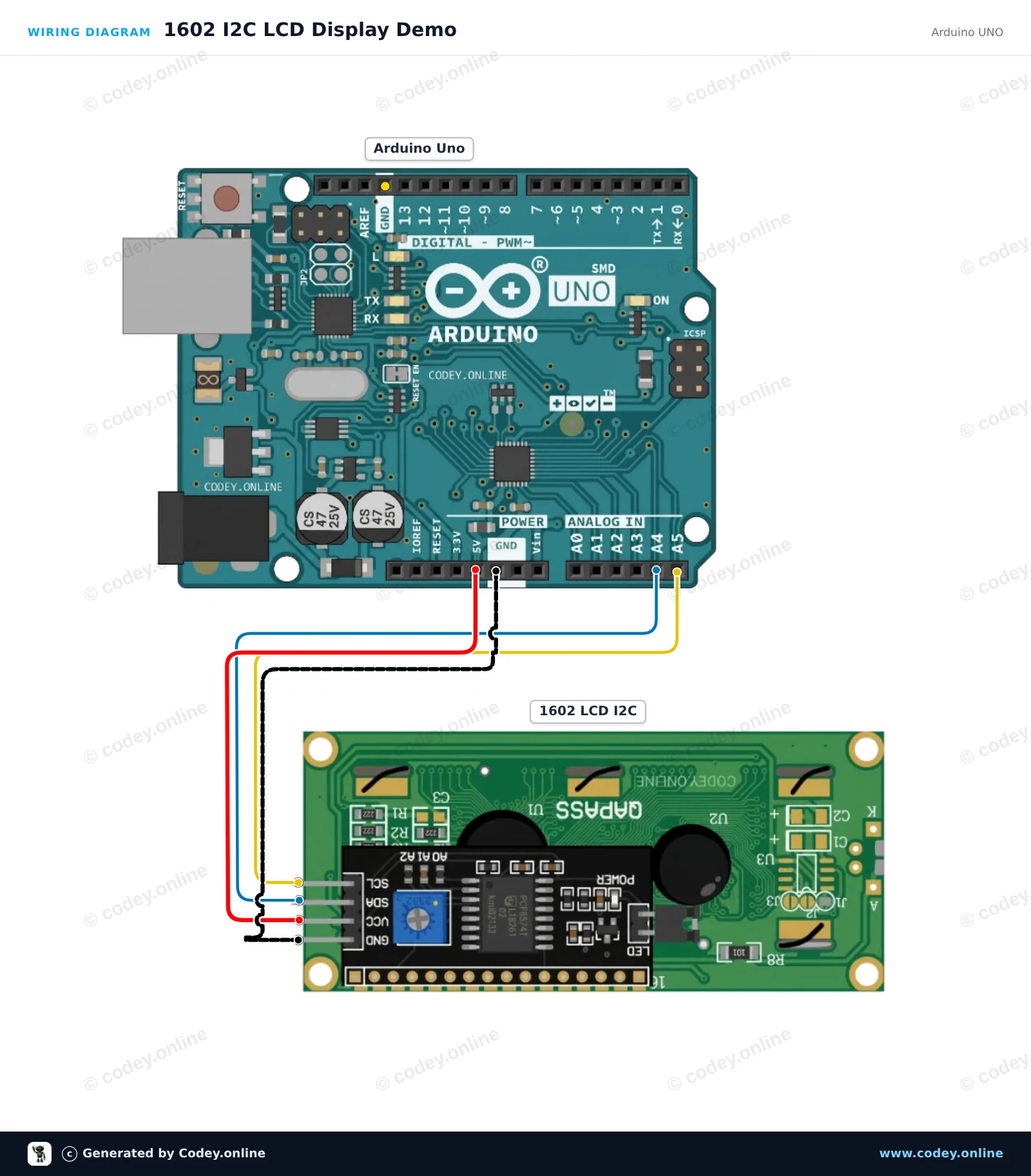

Schéma zapojení: 1602 LCD  zelené/žluté podsvícení s  předpájeným I2C na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

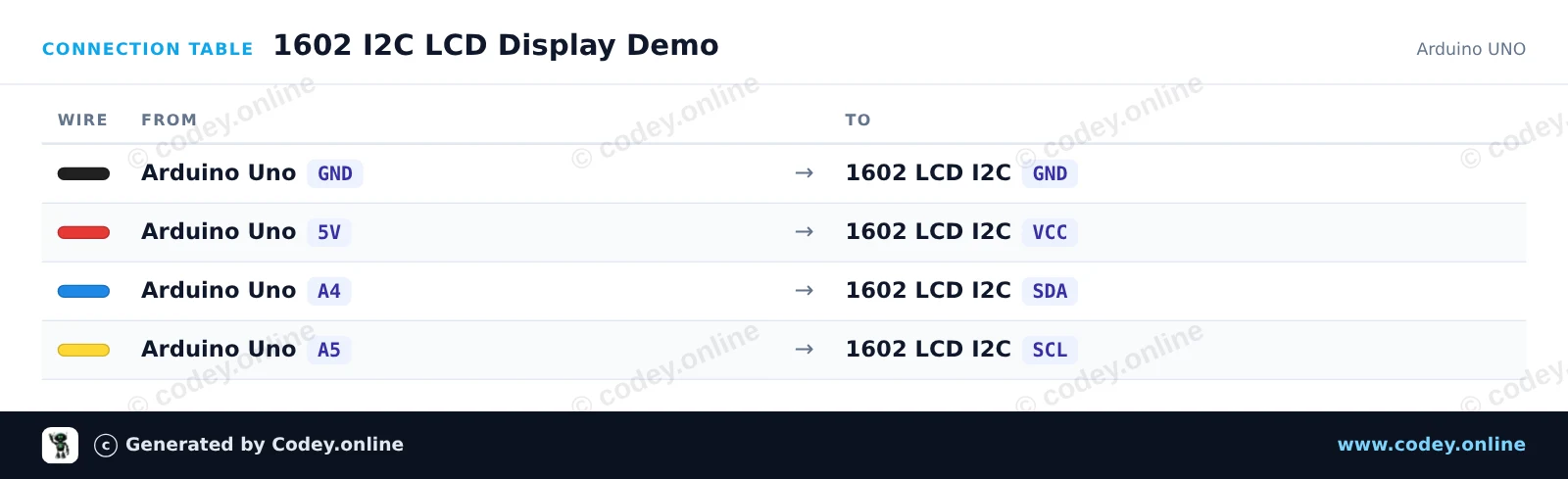

Tabulka zapojení: 1602 LCD  zelené/žluté podsvícení s  předpájeným I2C na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
1602_I2C_LCD_Display_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Common I2C addresses are 0x27 or 0x3F for 1602 LCD modules
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print(F("Hello, Arduino!"));
  Serial.println(F("LCD initialized successfully."));
}

void loop() {
  unsigned long seconds = millis() / 1000;

  lcd.setCursor(0, 1);
  lcd.print(F("Uptime: "));
  lcd.print(seconds);
  lcd.print(F("s   "));

  delay(500);
}

Potřebné knihovny: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 s 1602 I2C LCD displejem

Tento projekt ukazuje, jak připojit a zobrazit text na LCD displeji 1602 pomocí I2C backpacku. K bezpečnému převodu 3.3V I2C signálů z ESP32 na 5V signály požadované LCD modulem se používá 4kanálový obousměrný převodník úrovní. Po nahrání program zobrazí uvítací zprávu a každou sekundu aktualizuje čítač provozní doby.

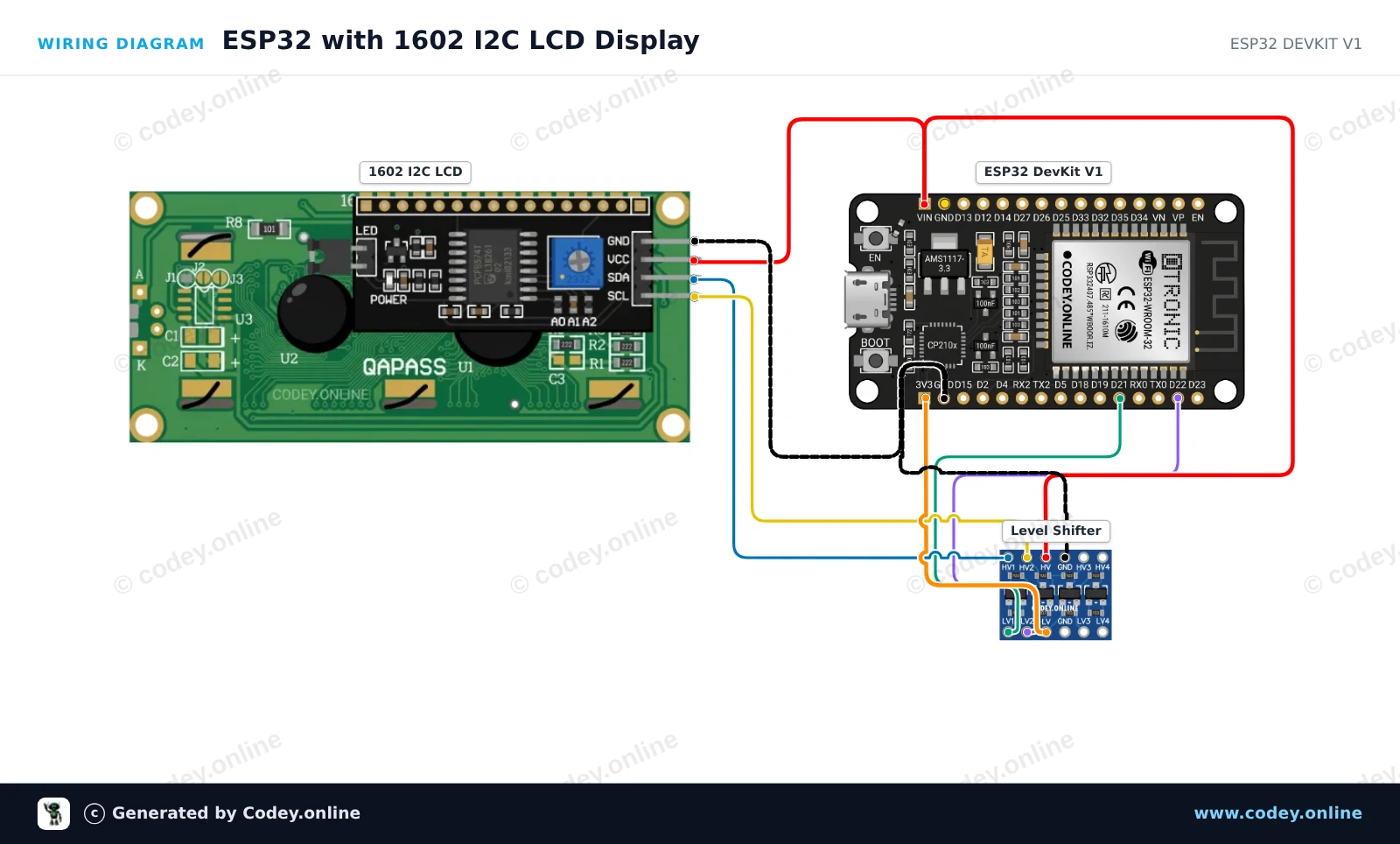

Schéma zapojení: 1602 LCD  zelené/žluté podsvícení s  předpájeným I2C na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

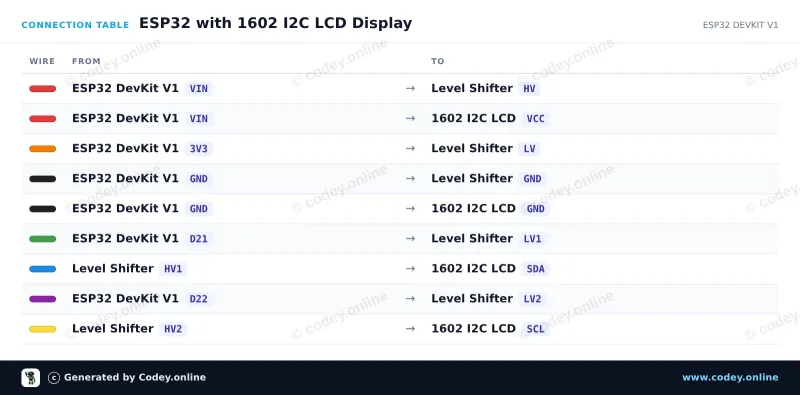

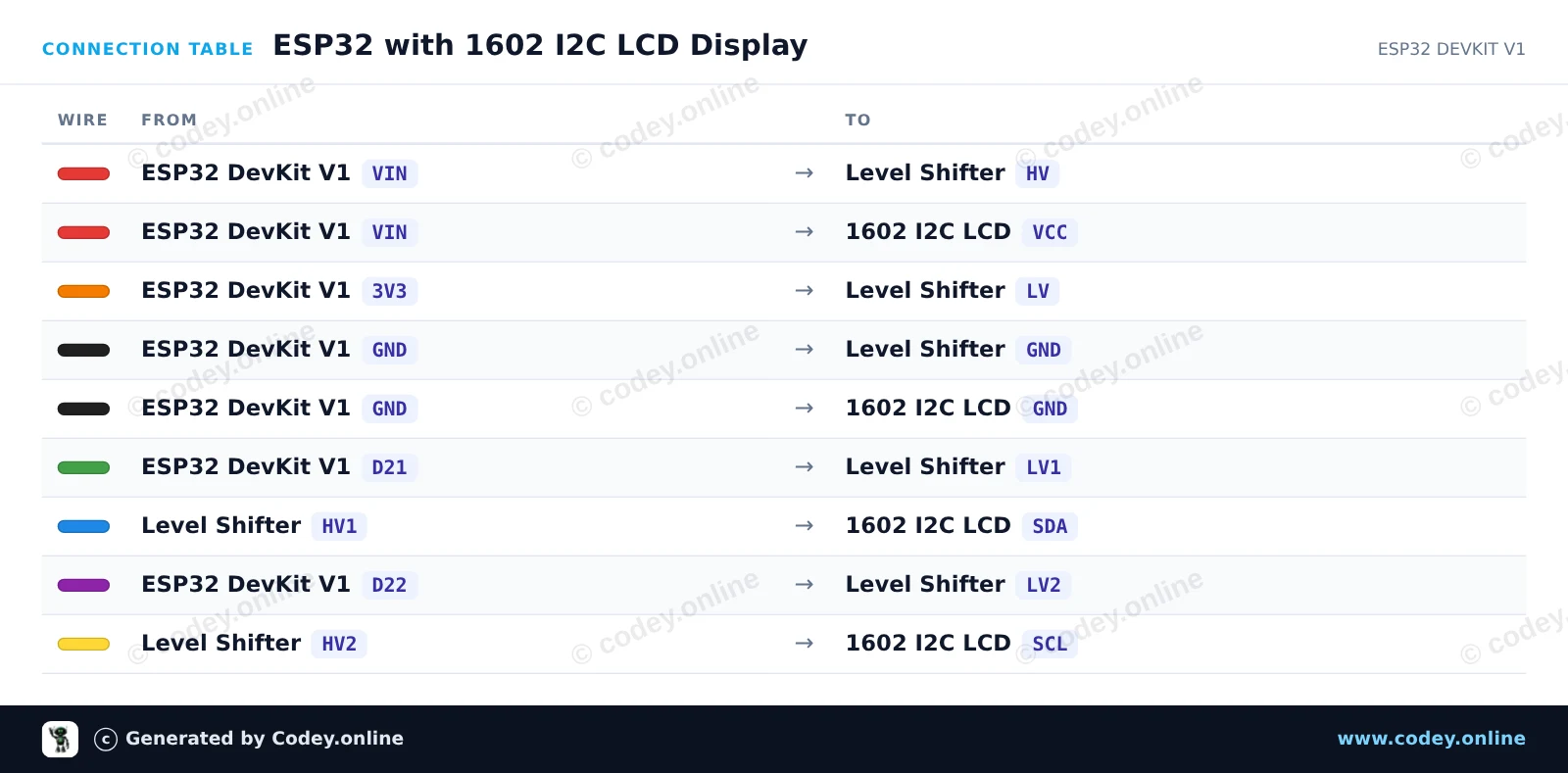

Tabulka zapojení: 1602 LCD  zelené/žluté podsvícení s  předpájeným I2C na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_with_1602_I2C_LCD_Display.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 with 1602 I2C LCD Display
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address (commonly 0x27 or 0x3F) for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Initialize I2C on default ESP32 pins (SDA=21, SCL=22)
  Wire.begin(21, 22);

  lcd.init();
  lcd.backlight();

  // Display greeting
  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: ");
}

void loop() {
  // Update uptime in seconds
  lcd.setCursor(8, 1);
  lcd.print(millis() / 1000);
  lcd.print("s   ");
  delay(1000);
}

Potřebné knihovny: LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

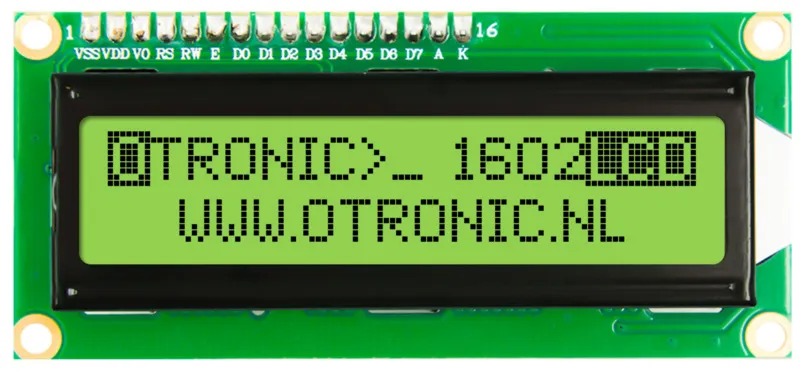

1602 LCD zelené/žluté podsvícení s předpájeným I2C

1602 LCD s předpájeným I2C modulem. Připraveno k okamžitému použití ve vašem projektu Arduino, ESP32, ESP8266 nebo Raspberry Pi. Mnohem jednodušší než bez tohoto modulu. Nyní stačí k ovládání tohoto LCD displeje pouze 2 vodiče.

LCD se zeleným/žlutým podsvícením a černými znaky. 2 řádky, 16 znaků na řádek. Kontrast je (softwarově) nastavitelný.

– Pracuje na: 5V
– Rozměry: 98mm x 60mm x 15mm.

Včetně I2C modulu!

Rychle se pusťte do práce s tímto OTRONIC 1602 LCD displejem s I2C modulem Stáhněte si OTRONIC 1602 LCD RYCHLÝ PRŮVODCE pro schéma zapojení a ukázkový kód pro software Arduino IDE.





Rozměry
Délka: 8cm
Šířka: 3,6cm
Výška: 1,66cm

  • Nastavitelný kontrast
  • I2C připojení
  • 2 řádky
  • 16 znaků na řádek
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Přímé použití – Předpájené a ihned připravené k použití.
  • Pouze 2 vodiče – Snadnější ovládání než bez modulu.
  • Nastavitelný kontrast – Kontrast lze nastavit softwarově.
  • Zeleno/žluté podsvícení – S černými znaky pro přehledné zobrazení.
  • Rychlý start – Včetně průvodce rychlým startem a ukázkového kódu.
Specifikace
Napájení5 V
Rozměry98 mm x 60 mm x 15 mm
Barvazeleno/žluté podsvícení
Připojení2 vodiče
Rozlišení2 řádky
RozhraníI2C
Vhodné proArduino

V balení

  • 1602 LCD displej
  • I2C modul

Hodnocení

★★★★★ 5,0/5 2 recenze
  • ★★★★★Smile

    Užitečné vysvětlení na webshopu, vůbec nepůsobí levně.

  • ★★★★★Aart de Bruijn

    Dělá přesně to, co má.

Napsat recenzi
Vaše hodnocení
