4kanálový optočlenový izolační modul s PC817X pro obvody vyžadující oddělení signálu.
SKU: OT3262 Číslo položky: AA639 EAN: 8720618231475 Umístění: F02.05
Alternativa
Relé modul 5v Low s optočlenem
€ 2,20
Zobrazit tuto alternativu
Tato deska s optočleny je vybavena 4 optočleny PC817X. Pro vysvětlení, jak optočleny přesně fungují, doporučujeme zhlédnout video k tomuto produktu (anglicky).
Pomocí jumperu jsou mínus/GND plochy propojeny pro společnou zem. Pro dosažení úplné izolace je tedy třeba jumper odstranit.

Napětí vstup (IN1-IN4): 3.6-24V
Napětí výstup (V1-V4): 3.6-30V
Maximální výkon na výstup: 150mW
Maximální spínací frekvence: 4kHz
Max. výstupní proud: 10mA
Stáhněte si zde datasheet optočlenu PC817X
Rozměry
Délka: 4,71cm
Šířka: 3,8cm
Výška: 1,2cm
| Rozměry | 4,71 x 3,8 x 1,2 cm |
|---|---|
| Výkon | 150mW |
| Vstupní napětí | 3.6-24V |
| Výstupní napětí | 3.6-30V |
| Frekvence | 4kHz |
| Výstupní proud | 10mA |
Zatím žádné recenze.

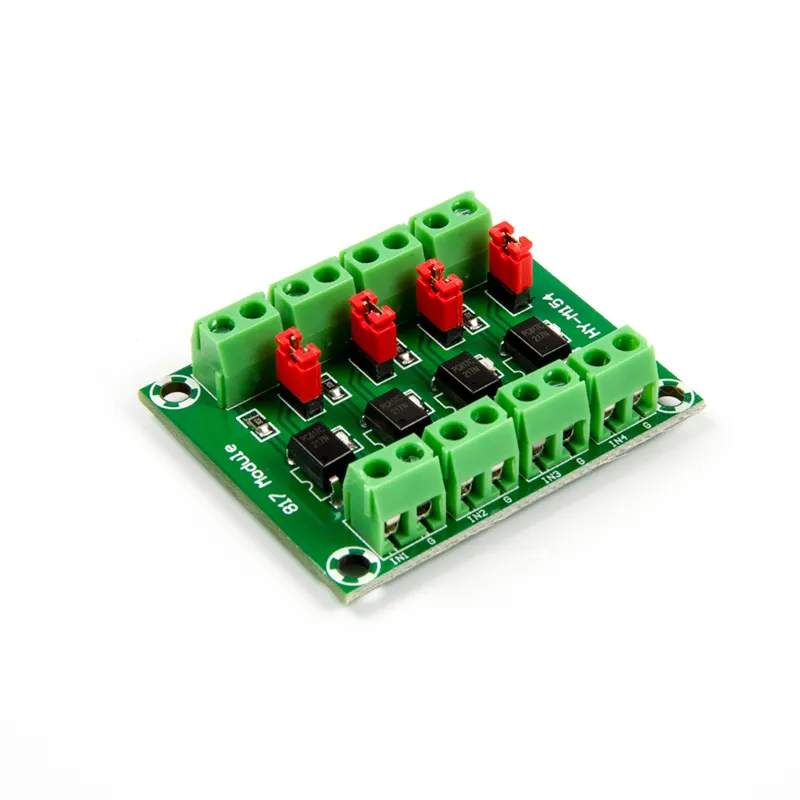

4kanálový izolační modul s optočleny
