Schéma zapojení a ukázkový kód

Takto připojíš DFPlayer Mini (clone) MP3 modul s MicroSD slotem k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka MP3 přehrávače DFPlayer Mini

Tento projekt ukazuje, jak přehrávat MP3 audio soubory pomocí modulu DFPlayer Mini a Arduino Uno. Ujistěte se, že je vaše karta microSD naformátovaná na FAT32 a že je soubor MP3 umístěn ve složce 'mp3' (nebo v kořenovém adresáři s názvem 0001.mp3). Po zapnutí Arduino inicializuje přehrávač, nastaví hlasitost přehrávání a spustí přehrávání první audio stopy.

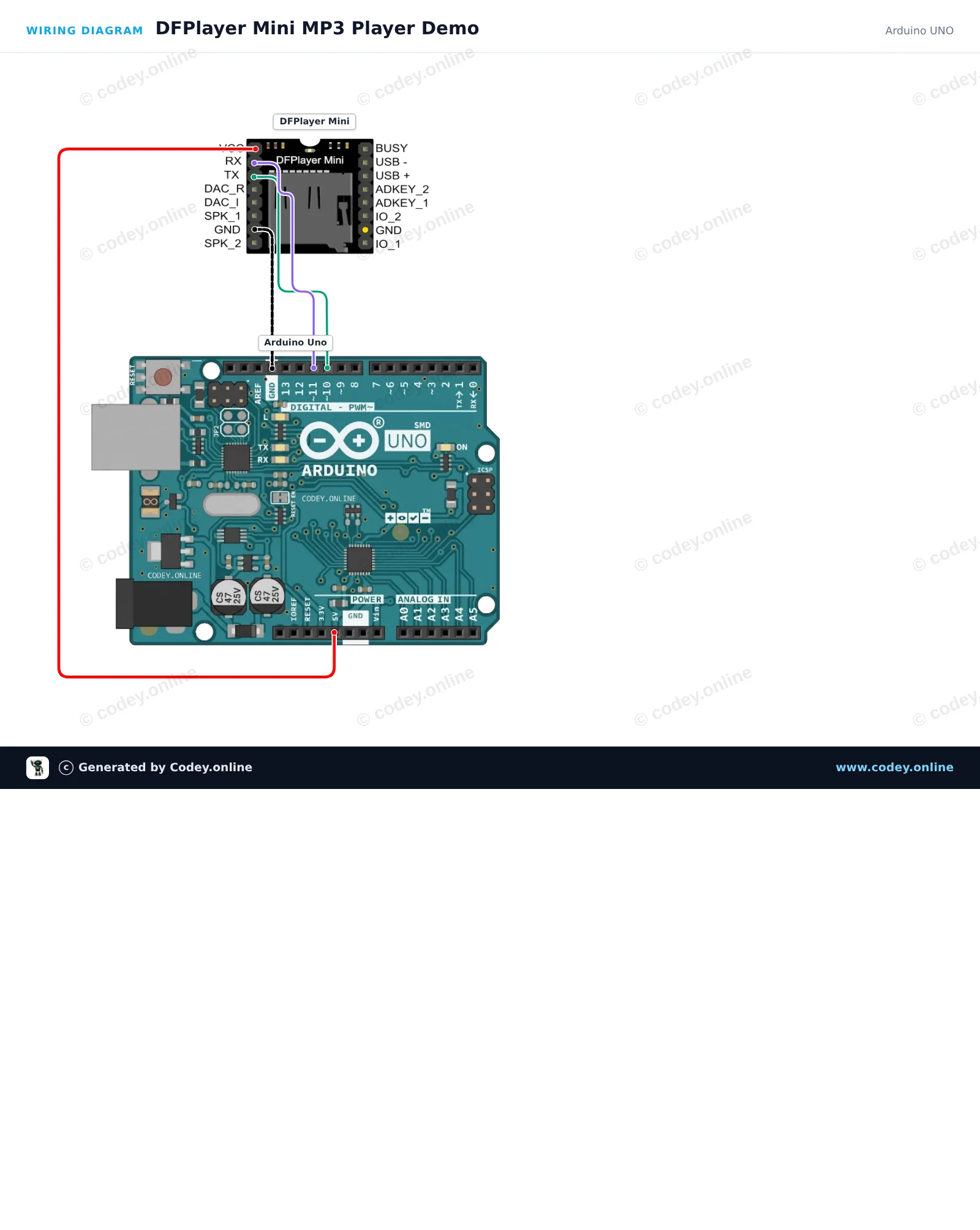

Schéma zapojení: DFPlayer Mini (clone) MP3 modul s MicroSD slotem na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

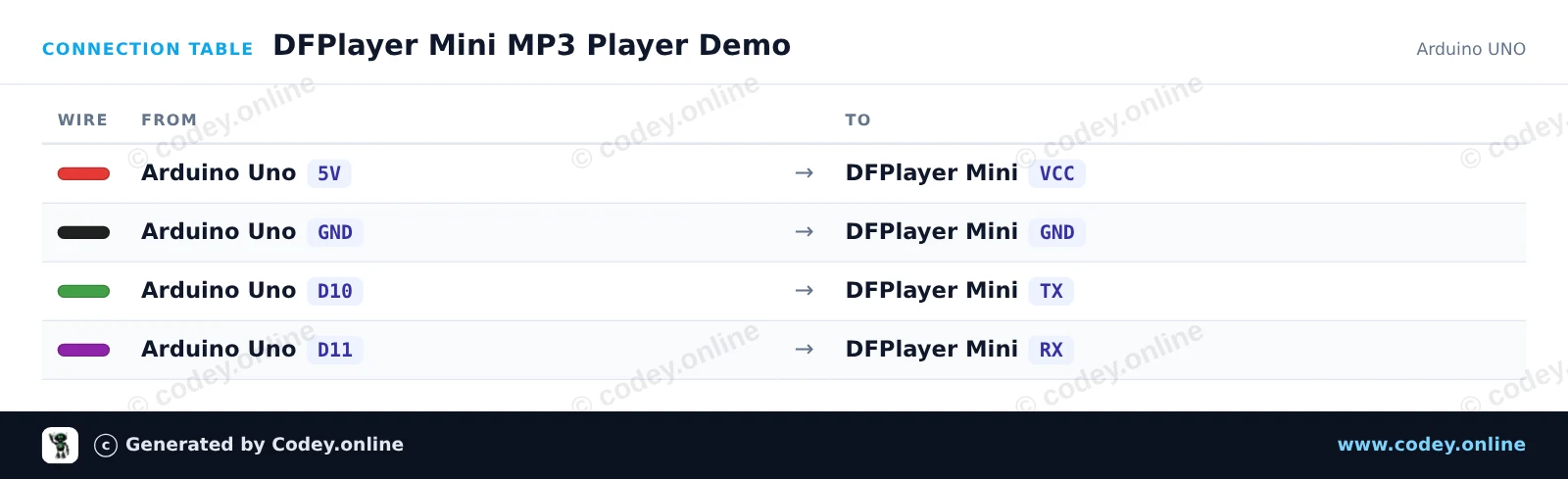

Tabulka zapojení: DFPlayer Mini (clone) MP3 modul s MicroSD slotem na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
DFPlayer_Mini_MP3_Player_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DFPlayer Mini MP3 Player Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DF Player Mini
 *  Libraries : DFRobotDFPlayerMini 1.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

// Arduino pin 10 connects to DFPlayer TX, pin 11 connects to DFPlayer RX
SoftwareSerial dfSerial(10, 11);
DFRobotDFPlayerMini myDFPlayer;

void setup() {
  Serial.begin(115200);
  dfSerial.begin(9600);

  Serial.println(F("Initializing DFPlayer Mini..."));

  if (!myDFPlayer.begin(dfSerial)) {
    Serial.println(F("Unable to begin DFPlayer Mini:"));
    Serial.println(F("1. Recheck wiring"));
    Serial.println(F("2. Insert formatted micro SD card with MP3 files"));
    while (true) {
      delay(100);
    }
  }

  Serial.println(F("DFPlayer Mini online."));

  // Set volume (0 to 30)
  myDFPlayer.volume(20);

  // Play the first MP3 file on the micro SD card
  myDFPlayer.play(1);
  Serial.println(F("Playing track 1..."));
}

void loop() {
  // Print status messages if received from the player
  if (myDFPlayer.available()) {
    uint8_t type = myDFPlayer.readType();
    int value = myDFPlayer.read();

    if (type == DFPlayerPlayFinished) {
      Serial.print(F("Track finished: "));
      Serial.println(value);
    }
  }
}

Potřebné knihovny: DFRobotDFPlayerMini 1.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 DFPlayer Mini MP3 Player Demo

Tento projekt propojuje ESP32 s modulem DFPlayer Mini MP3 pro přehrávání audio tracků z micro SD card přes připojený speaker. DFPlayer Mini je napájen z 3.3V a ESP32 s ním komunikuje pomocí hardware Serial2 na GPIO 16 (RX2) a GPIO 17 (TX2). Naformátujte svou micro SD card na FAT32 a umístěte audio files do složky 'mp3' (např. 0001.mp3), aby se přehrávání spustilo.

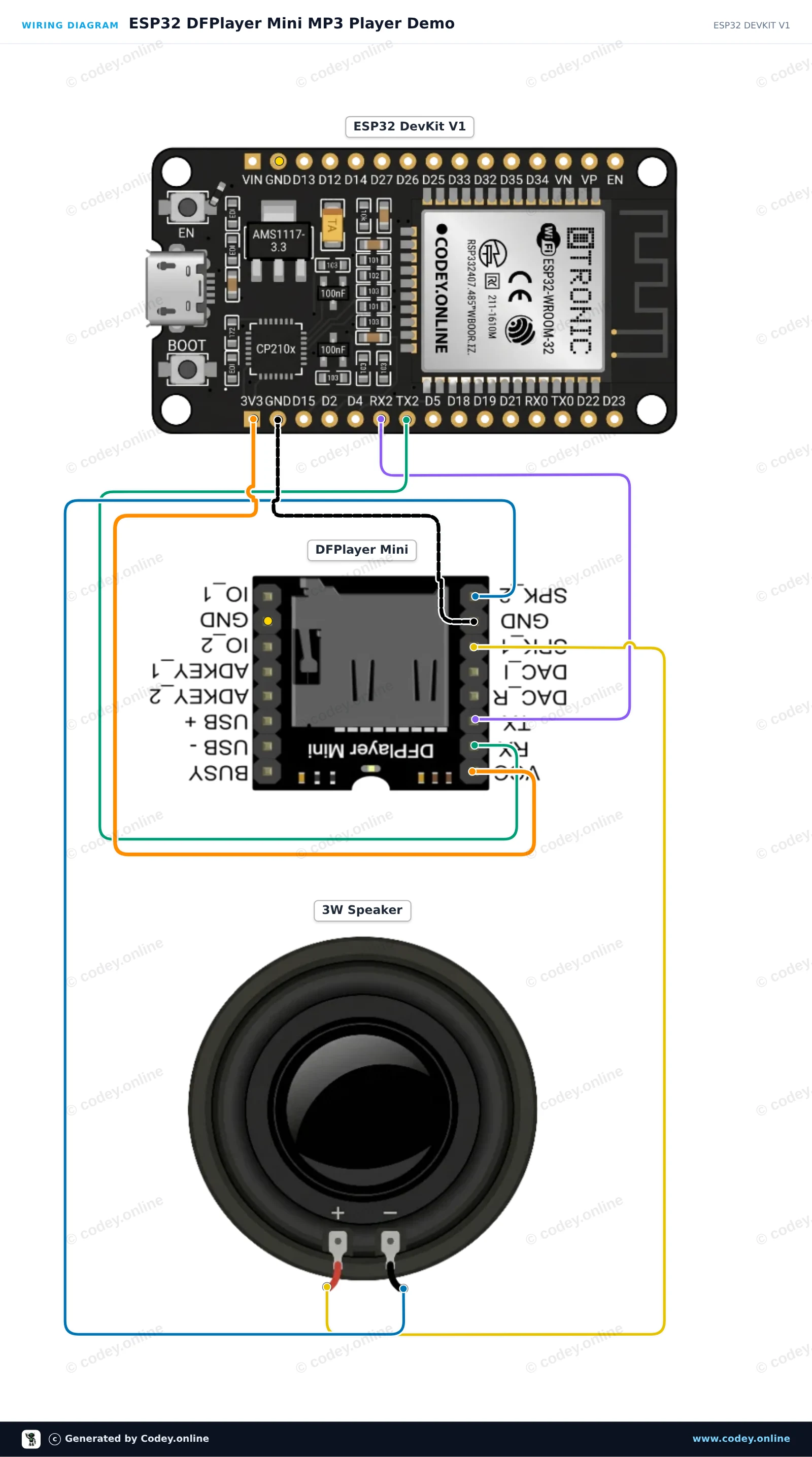

Schéma zapojení: DFPlayer Mini (clone) MP3 modul s MicroSD slotem na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

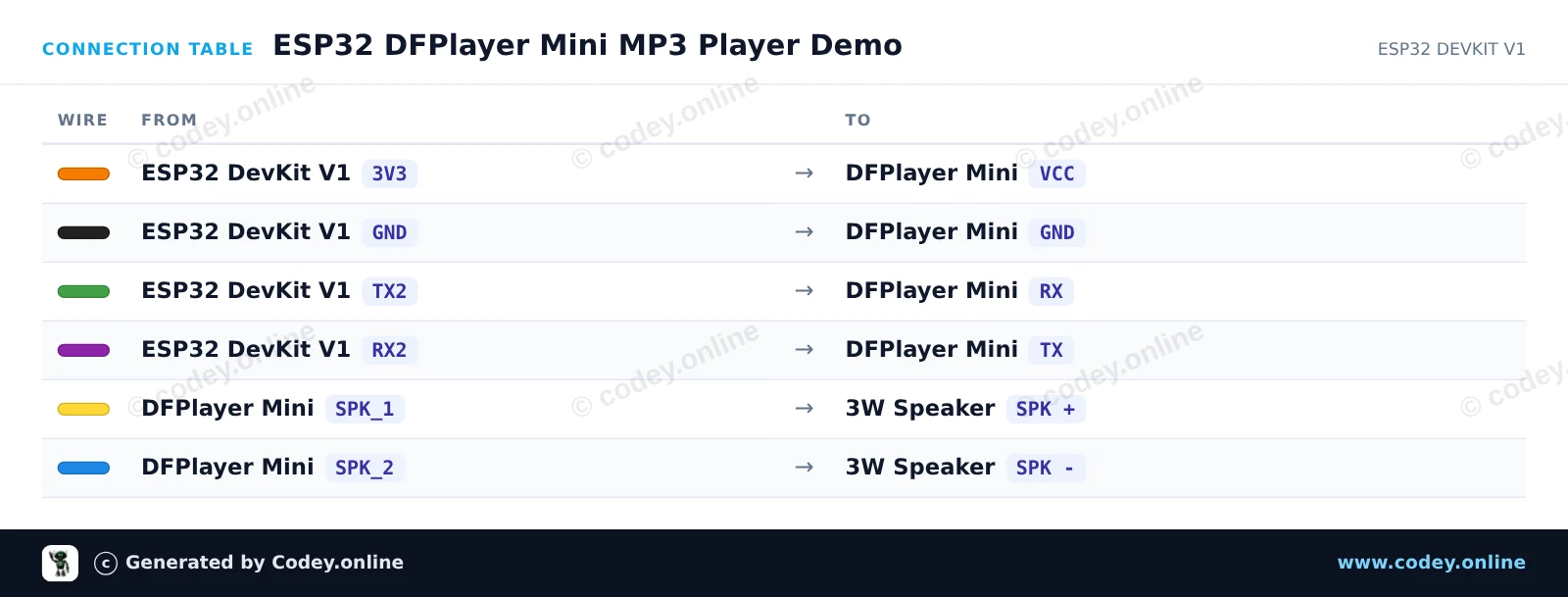

Tabulka zapojení: DFPlayer Mini (clone) MP3 modul s MicroSD slotem na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_DFPlayer_Mini_MP3_Player_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 DFPlayer Mini MP3 Player Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DF Player Mini
 *  Libraries : DFRobotDFPlayerMini 1.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <DFRobotDFPlayerMini.h>

DFRobotDFPlayerMini myDFPlayer;

void setup() {
  Serial.begin(115200);
  // Serial2: RX on GPIO 16, TX on GPIO 17
  Serial2.begin(9600, SERIAL_8N1, 16, 17);

  Serial.println(F("Initializing DFPlayer Mini..."));

  if (!myDFPlayer.begin(Serial2)) {
    Serial.println(F("Unable to begin. Check SD card and wiring!"));
    while (true) {
      delay(500);
    }
  }

  Serial.println(F("DFPlayer Mini online."));
  myDFPlayer.volume(20);  // Set volume (0 to 30)
  myDFPlayer.play(1);      // Play track 0001.mp3
}

void loop() {
  // Play next track every 10 seconds
  delay(10000);
  Serial.println(F("Playing next track..."));
  myDFPlayer.next();
}

Potřebné knihovny: DFRobotDFPlayerMini 1.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

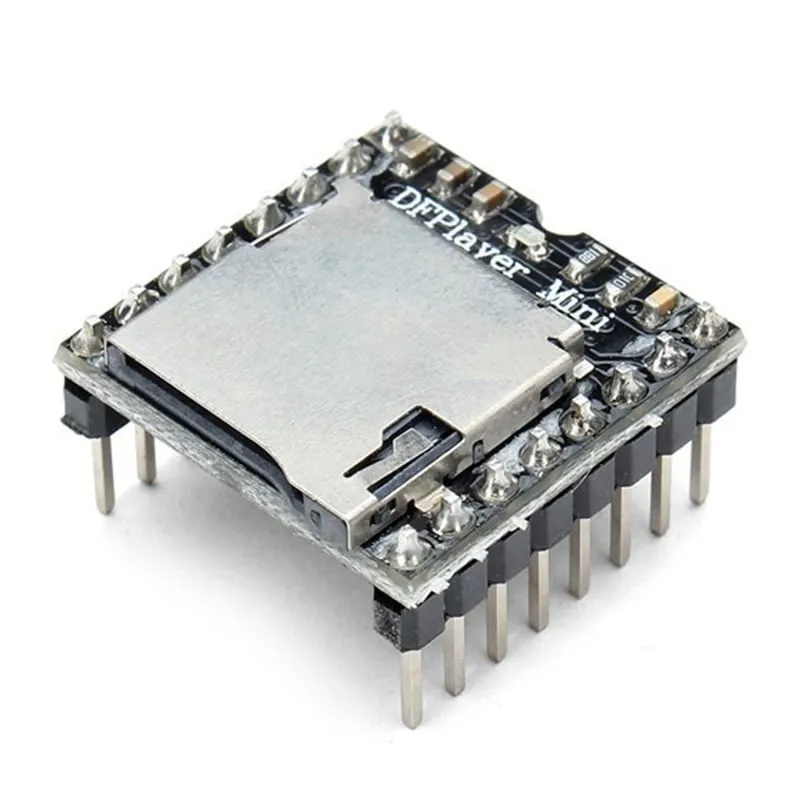

DFPlayer Mini (clone) MP3 modul s MicroSD slotem

Modul DFPlayer Mini (clone) je kompaktní a výkonný MP3 přehrávač, ideální pro audio aplikace v projektech jako Arduino nebo jiné mikrokontroléry. Tento modul dokáže přehrávat MP3 soubory přímo z microSD karty nebo USB flash disku, bez potřeby dalšího hardwaru.

Hlavní vlastnosti:

  • Jednoduché ovládání: Ovládání přes sériovou komunikaci, tlačítka nebo kombinaci obojího.
  • Podporuje více formátů: Přehrává soubory MP3, WAV a WMA.
  • Úložiště: Funguje s microSD kartami až do 32 GB.
  • Vestavěný zesilovač: Připojte přímo reproduktor pro čistý zvuk bez dalších zesilovačů.
  • Napájení: Pracuje na 3.2V až 5V, ideální pro přenosné projekty.
  • Kompaktní rozměry: Díky rozměrům 22mm x 30mm se snadno vejde do malých krytů.

DFPlayer Mini je všestranné řešení pro všechny vaše audio projekty, ať už chcete do svého návrhu přidat zvukové efekty, nebo postavit kompletní audio systém!

POZOR: Toto není originální čip YX5200. Stávající kód pro čip YX5200 může být nutné upravit pro správnou funkci.



  • modul MP3 přehrávače
  • sériové ovládání
  • slot pro microSD
  • kompaktní rozměry
Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Přímé přehrávání – Přehrává z microSD karty nebo USB flash disku.
  • Snadné ovládání – Lze ovládat sériově, tlačítky nebo kombinovaně.
  • Více formátů – Podporuje soubory MP3, WAV a WMA.
  • Přímý reproduktor – Vestavěný zesilovač, není potřeba žádný další zesilovač.
  • Kompaktní rozměry – Snadno se vejde do malých skříní.
Specifikace
Kompaktní rozměrySnadno se vejde do malých krytů díky rozměrům 22mm x 30mm
NapájeníPracuje na 3.2V až 5V, ideální pro přenosné projekty
Rozměry22mm x 30mm
Vhodné proArduino a další mikrokontroléry
Jednoduché ovládáníOvládání přes sériovou komunikaci, tlačítka nebo kombinaci obojího
Podporuje více formátůPřehrává soubory MP3, WAV a WMA
ÚložištěFunguje s microSD kartami až do 32 GB
Vestavěný zesilovačPřipojte přímo reproduktor pro čistý zvuk bez dalších zesilovačů
MicroSD kartaaž 32 GB
