Schéma zapojení a ukázkový kód

Takto připojíš 3.3V Micro SD card modul pro ESP32 | ESP8266 k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka čtení a zápisu na kartu MicroSD

Tento projekt ukazuje, jak zapisovat text na kartu microSD a poté jej číst zpět přes SPI. 4kanálový logic level shifter bezpečně převádí 5V logické signály Arduino Uno na 3.3V pro modul microSD karty. Otevřete Serial Monitor při 115200 baud a zobrazte stav inicializace i obsah souboru.

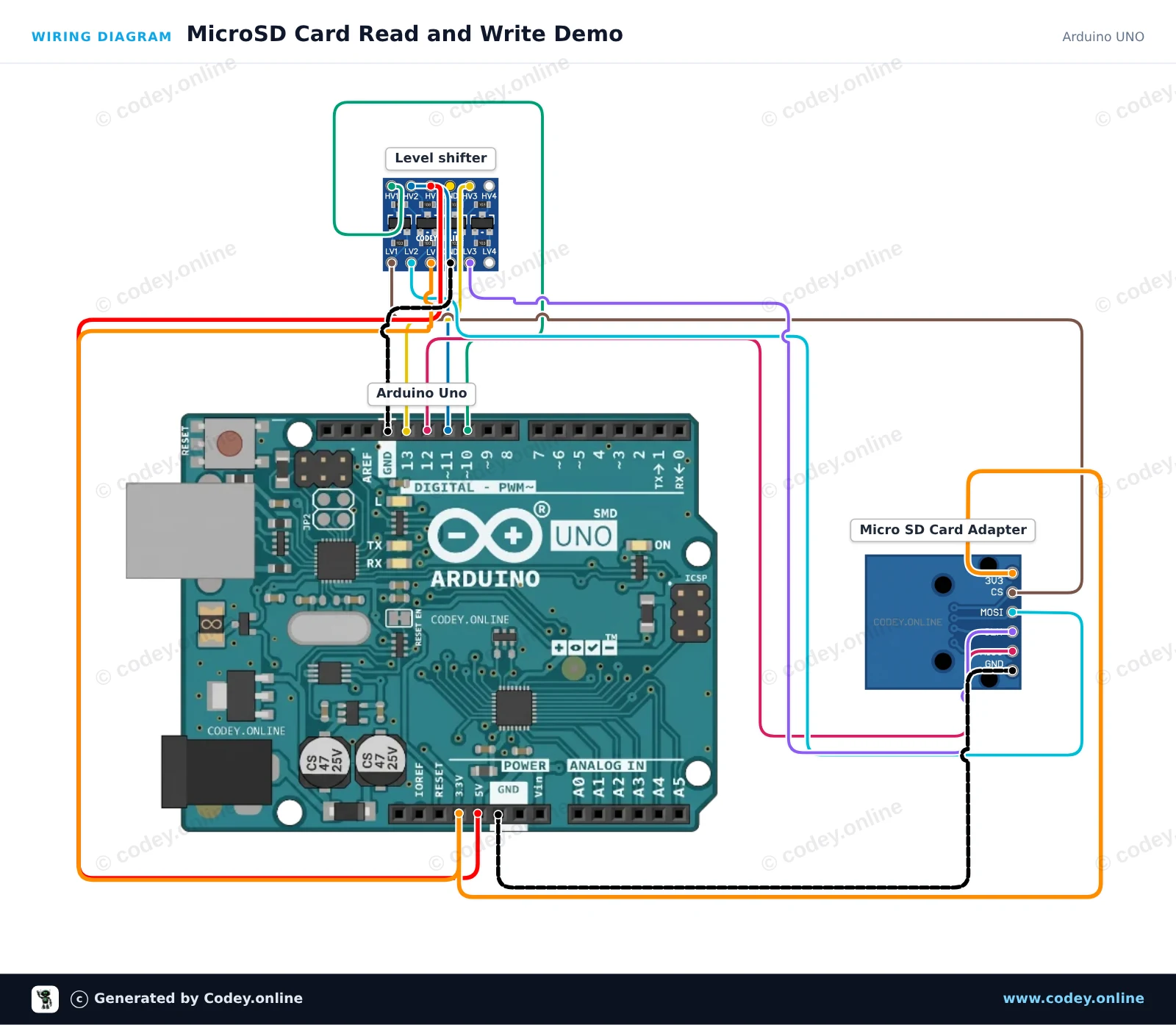

Schéma zapojení: 3.3V Micro SD card modul pro ESP32 | ESP8266 na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

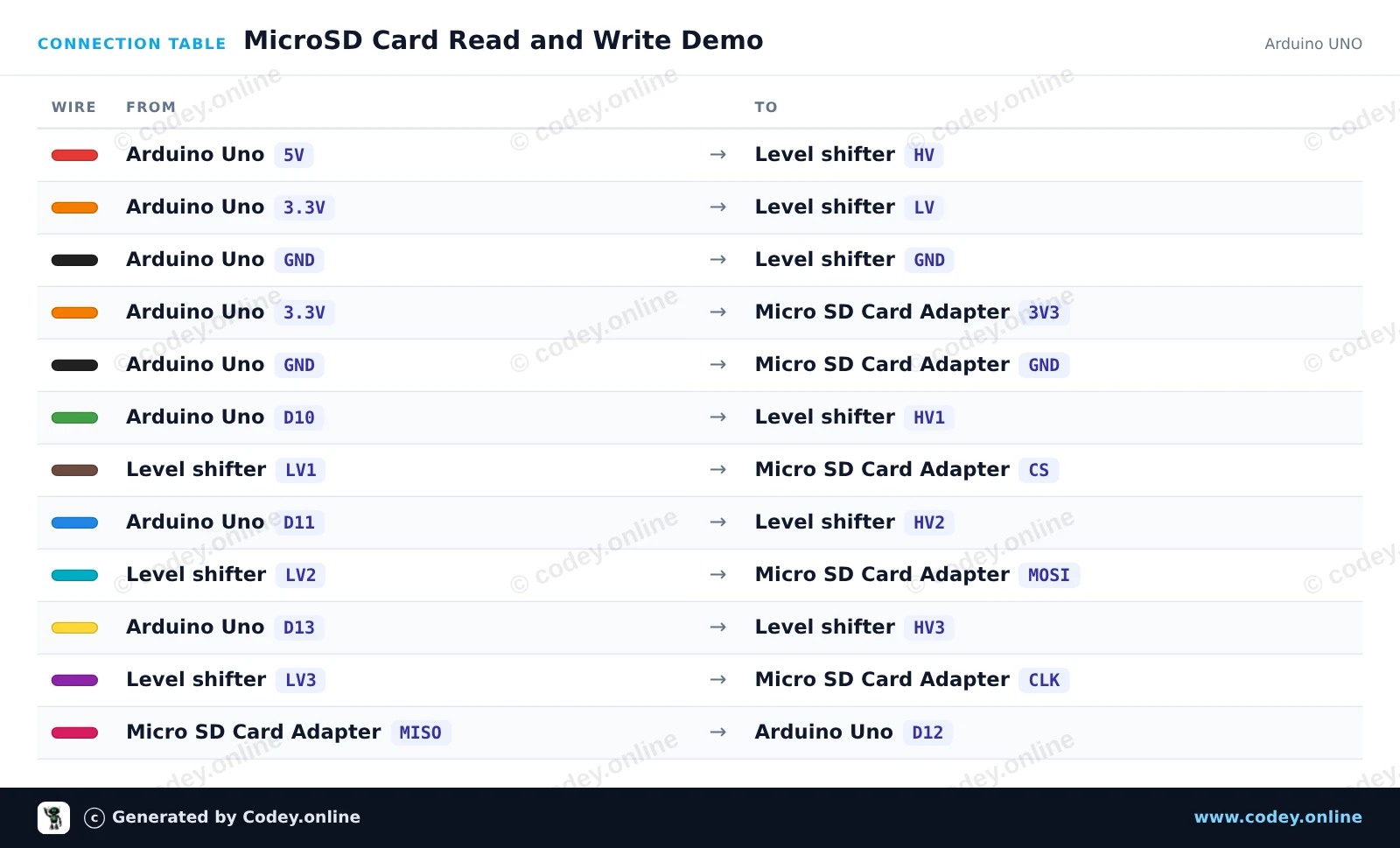

Tabulka zapojení: 3.3V Micro SD card modul pro ESP32 | ESP8266 na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
MicroSD_Card_Read_and_Write_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MicroSD Card Read and Write Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Micro SD Card Adapter Module 3.3V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <SD.h>

const int chipSelect = 10;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("Initializing SD card..."));

  if (!SD.begin(chipSelect)) {
    Serial.println(F("Initialization failed! Check connections & SD card."));
    return;
  }
  Serial.println(F("Initialization done."));

  // Write to file
  File myFile = SD.open("demo.txt", FILE_WRITE);
  if (myFile) {
    Serial.println(F("Writing to demo.txt..."));
    myFile.println(F("MicroSD card read/write test successful!"));
    myFile.close();
    Serial.println(F("Done writing."));
  } else {
    Serial.println(F("Error opening demo.txt for writing."));
  }

  // Read from file
  myFile = SD.open("demo.txt");
  if (myFile) {
    Serial.println(F("Contents of demo.txt:"));
    while (myFile.available()) {
      Serial.write(myFile.read());
    }
    myFile.close();
  } else {
    Serial.println(F("Error opening demo.txt for reading."));
  }
}

void loop() {
  // Idle
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Čtení a zápis MicroSD karty s ESP32

Tento příklad ukazuje, jak propojit modul MicroSD karty 3.3V s ESP32 pomocí výchozí hardwarové SPI sběrnice (VSPI). Sketch inicializuje SD kartu, zapíše testovací zprávu do souboru a poté ji znovu přečte, aby se zobrazila v Serial Monitor.

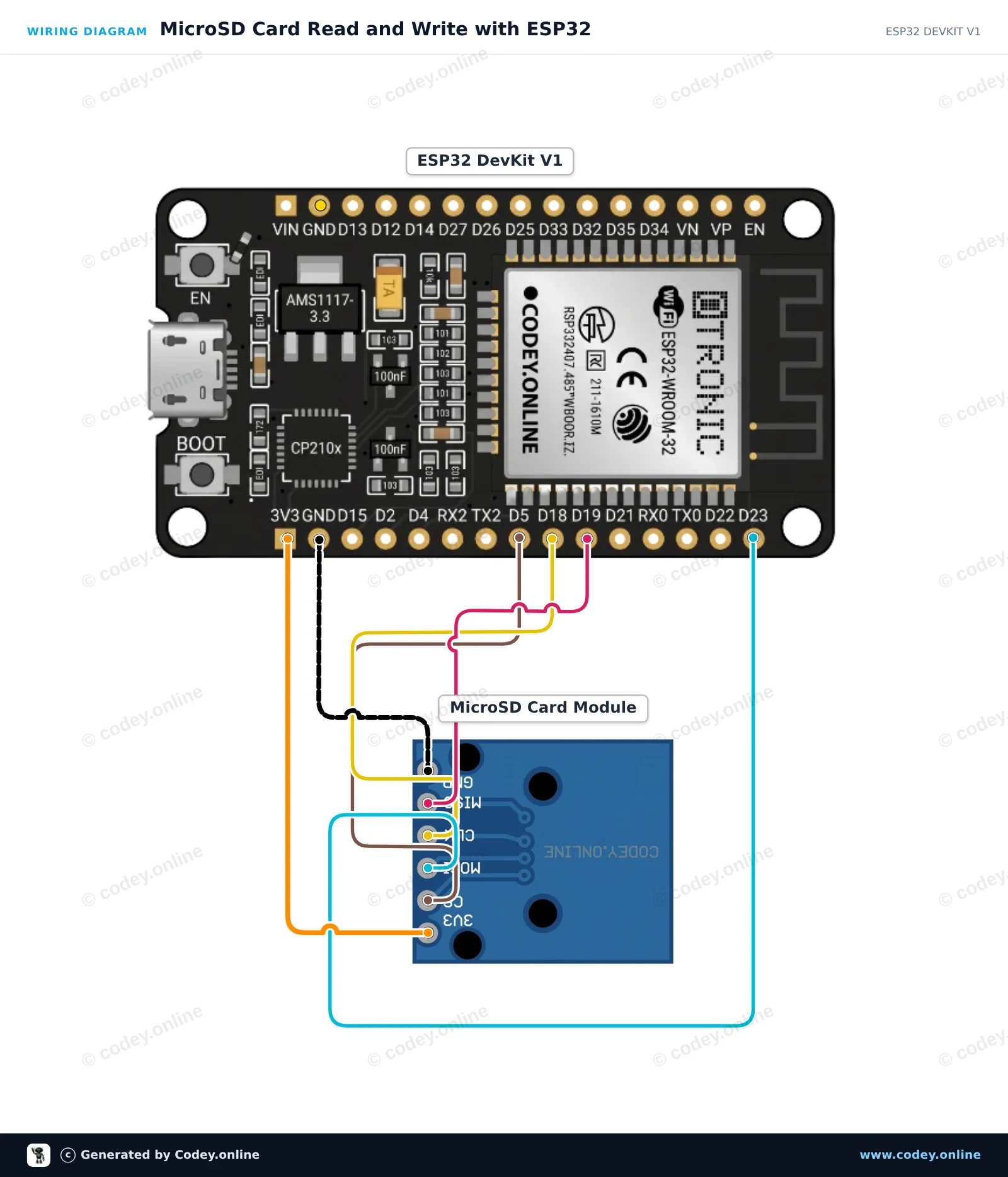

Schéma zapojení: 3.3V Micro SD card modul pro ESP32 | ESP8266 na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

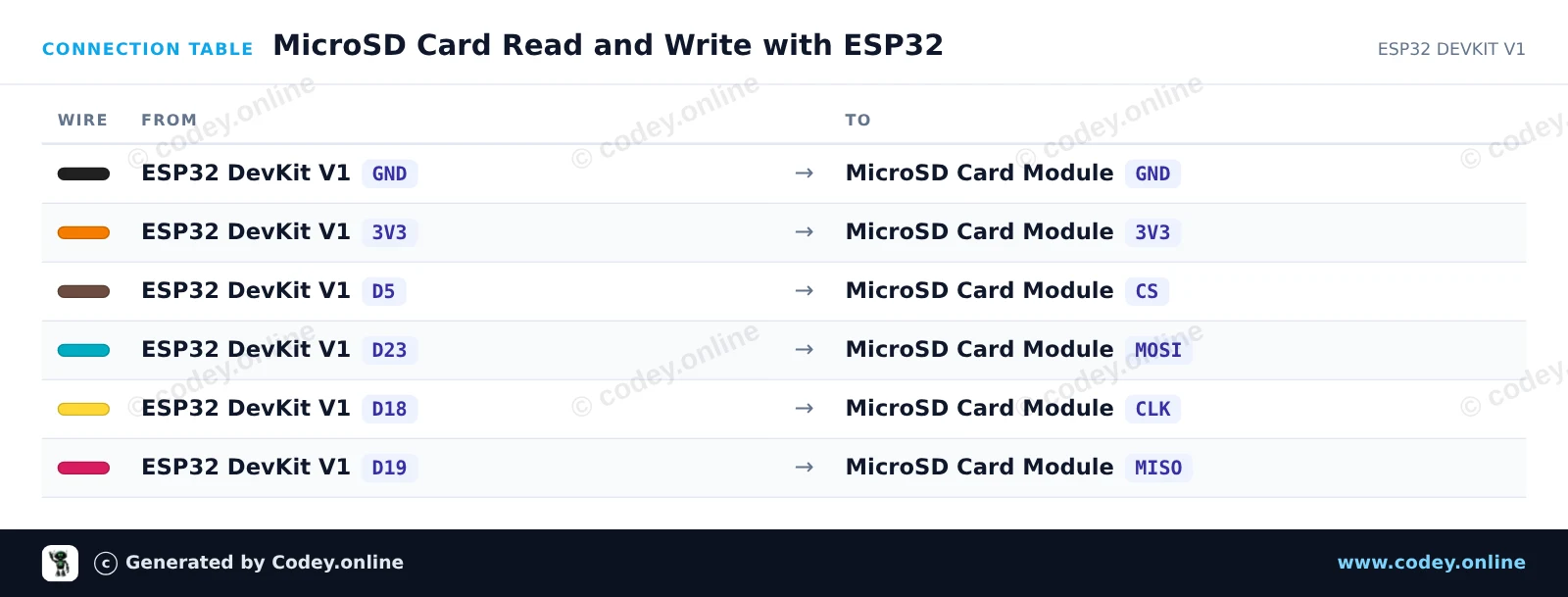

Tabulka zapojení: 3.3V Micro SD card modul pro ESP32 | ESP8266 na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
MicroSD_Card_Read_and_Write_with_ESP32.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MicroSD Card Read and Write with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Micro SD Card Adapter Module 3.3V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "FS.h"
#include "SD.h"
#include "SPI.h"

const int chipSelect = 5;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("\n--- MicroSD Card Demo ---");

  // Initialize SD card on default VSPI pins (CS = GPIO 5)
  if (!SD.begin(chipSelect)) {
    Serial.println("Card Mount Failed! Check wiring and make sure card is FAT32 formatted.");
    return;
  }

  uint8_t cardType = SD.cardType();
  if (cardType == CARD_NONE) {
    Serial.println("No SD card attached.");
    return;
  }

  Serial.print("SD Card Type: ");
  if (cardType == CARD_MMC) {
    Serial.println("MMC");
  } else if (cardType == CARD_SD) {
    Serial.println("SDSC");
  } else if (cardType == CARD_SDHC) {
    Serial.println("SDHC");
  } else {
    Serial.println("UNKNOWN");
  }

  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD Card Size: %lluMB\n", cardSize);

  // Write to a test file
  Serial.println("Writing to test.txt...");
  File file = SD.open("/test.txt", FILE_WRITE);
  if (file) {
    file.println("Hello from ESP32!");
    file.println("MicroSD read/write test successful.");
    file.close();
    Serial.println("Write complete.");
  } else {
    Serial.println("Failed to open file for writing.");
    return;
  }

  // Read back the test file
  Serial.println("Reading from test.txt:");
  file = SD.open("/test.txt");
  if (file) {
    while (file.available()) {
      Serial.write(file.read());
    }
    file.close();
  } else {
    Serial.println("Failed to open file for reading.");
  }
}

void loop() {
  // Nothing to repeat in this test
  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

3.3V Micro SD card modul pro ESP32 | ESP8266

Jednoduchý modul čtečky MicroSD karet. Díky provozu na 3.3V je vhodný například pro ESP32 nebo ESP8266. Modul je vybaven potřebnými 10K pull-up rezistory na datových linkách.

Specifikace:
– Provozní napětí: 3.3V
- Typ slotu micro SD: Push-Pull
– Rozhraní: SPI
– Operating voltage (logic level): 3.3V

Pin headers jsou již předpájené.

Rozměry
Délka: 2cm
Šířka: 1,8cm
Výška: 1,1cm

  • Provoz 3.3V
  • Rozhraní SPI
  • Předpájené
  • 2 x 1,8 x 1,1 cm

Proč si vybrat tento produkt?

  • Vhodné pro ESP32 – Funguje na 3.3V, vhodné pro ESP32.
  • Vhodné pro ESP8266 – Funguje na 3.3V, vhodné pro ESP8266.
  • 10K pull-up rezistory – Vybaveno pull-up rezistory na datových linkách.
  • Předpájené pinové lišty – Ihned připraveno k připojení.
Specifikace
Šířka1,8cm
Provozní napětí3.3V
Délka2 cm
Výška1,1 cm
Typ slotu micro SDPush-Pull
