Modul UV senzoru GUVA-S12SD

Analogový převodník UV světla na napětí pro měření intenzity UV světla.

Modul UV senzoru GUVA-S12SD se používá k detekci intenzity ultrafialového záření. Tento modul má analogový výstup, který se mění s intenzitou UV světla.

OBSAH BALENÍ:

  • Modul UV světelného senzoru GUVA-S12SD
  • 3pinová samčí lišta

HLAVNÍ VLASTNOSTI:

  • Detekuje UV světlo v rozsahu 240nm – 370nm
  • Analogové výstupní napětí úměrné UV indexu UV světla dopadajícího na detektor
  • Kompatibilní s 3.3 a 5V
  • GUVA-S12SD je skutečný UV detektor, který detekuje pouze světlo od 240 nm do 370 nm, tedy UV-B a většinu spektra UV-A. Zachytí také horní část UV-C.GUVA-S12SD Responsivity Graph

Vlnové délky UVC se používají v blacklightech, soláriích, UV zářičích pro plazy, germicidních sterilizátorech a podobných aplikacích. Tento modul lze použít ke sledování provozu těchto zařízení.

Lze jej také použít k měření UV indexu, který poskytuje stupnici pro určení, jak intenzivní je UV záření slunce, a tedy jaká ochranná opatření je třeba přijmout.

Stupnice UV indexu je zveřejňována EPA a má lidem poskytovat rady ohledně vystavení slunci a jaká ochranná opatření mají přijmout, aby minimalizovali poškození sluncem.

SIG nebo SIO = Signálový výstup – Připojit na analogový vstup MCU
GND = zem
VCC = 2,7V až 5,5V. Připojit na Vcc MCU (obvykle 3,3 nebo 5V)
Montáž modulu
Modul je dodáván s volnou samčí lištou. Lištu lze připájet na horní nebo spodní stranu modulu podle plánovaného použití, nebo lze pro propojení použít vodiče.

Pro použití na breadboardu umisťujeme lišty dole. Pájení je nejsnazší, když je lišta zasunuta do nepájivého pole, aby během pájení držela na místě.


Jak funguje modul UV senzoru GUVA-S12SD

Modul obsahuje dvojitý operační zesilovač LM358, který převádí aktuální výstup senzoru na napětí a poté tento výstup zesiluje, aby jej bylo možné číst analogovým vstupem MCU pro měření UV.

Operační zesilovač prvního stupně poskytuje napětí úměrné fotoproudu 4,3 * senzoru v µA. Pokud je fotoproud 0,1 µA (0,09 mW/cm^2), pak je výstup 0,43 V

Tím se napájí operační zesilovač druhého stupně s dalším zesílením 6,1x. V tomto příkladu je výsledný výstup 0,43V x 6,1 = 2,62V.

Jak je nakonfigurováno, je modul obzvláště užitečný pro měření středních až středně vysokých úrovní UV světla nebo pokud je senzor umístěn za filtrem s neutrální hustotou, aby se snížilo procento UV dopadajícího na senzor.

Pokud je žádoucí měřit velmi vysoké úrovně UV, lze druhý zesilovací stupeň obejít. Toho lze dosáhnout zkratováním 5,1K rezistoru "512" a odstraněním 1K rezistoru napravo od něj s označením "01B" nebo "102". Tím se zesílení výstupního zesilovače změní na x1, čímž se efektivně vyřadí z obvodu. S touto úpravou se pak UV index vypočítá vynásobením výstupu 10.

Upozornění: od 6/2021 tento modul upravujeme a nyní se dodává s 1M zpětnovazebním rezistorem v prvním stupni, jak je uvedeno výše. Před tímto datem byl zpětnovazební rezistor 10M. Rezistory 10M jsou označeny 01F, rezistory 1M jsou označeny 01E. S 10M zpětnovazebním rezistorem je první stupeň 43 * fotoproud senzoru v µA. Pokud je fotoproud 0,1 µA (0,09 mW/cm^2), pak je výstup 4,3 V.

  • Detekce UV
  • Analogový výstup
  • Kompatibilní s 3.3/5V
  • 3pinový header

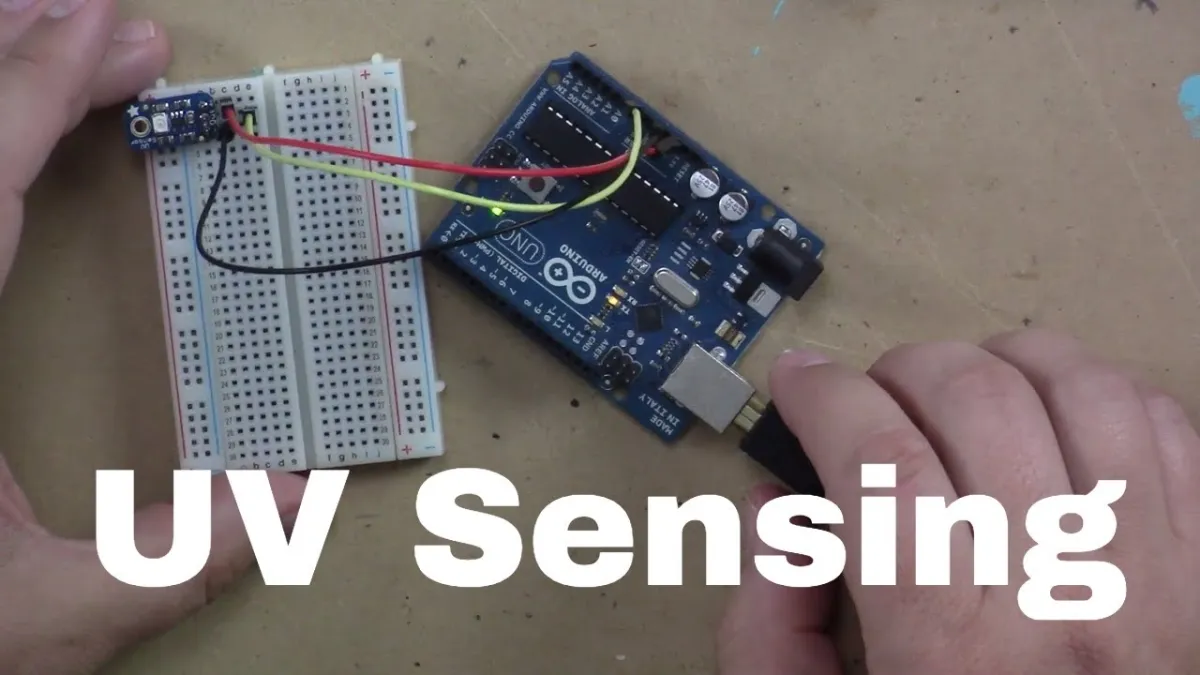

Při přehrání se načte video z YouTube.

Proč si vybrat tento produkt?

  • Měří UV intenzitu – Detekuje ultrafialové záření pomocí analogového výstupu.
  • Široký UV rozsah – Funguje od 240 nm do 370 nm.
  • Vhodné pro MCU – Signálový výstup připojíte na analogový vstup.
  • 3,3 a 5 V – Kompatibilní se systémy 3,3 V a 5 V.
  • Včetně headeru – Dodává se s volným 3pinovým samčím konektorem.
Specifikace
Napájecí napětí2,7V až 5,5V
Kompatibilní s3.3V a 5V
Vlnová délka240nm – 370nm

V balení

  • Modul UV světelného senzoru GUVA-S12SD
  • 3pinová samčí lišta
