Schéma zapojení a ukázkový kód

Takto připojíš Čtečka Micro SD karet pro Arduino k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Čtení a zápis s čtečkou Micro-SD karet

Tento projekt ukazuje, jak připojit 5V čtečku Micro-SD karet k Arduino Uno pomocí komunikace SPI. Sketch inicializuje SD kartu, zapíše jeden řádek textu do souboru s názvem test.txt a poté soubor přečte zpět v Serial Monitoru. Otevřete Serial Monitor na 115200 baud, abyste viděli výstup.

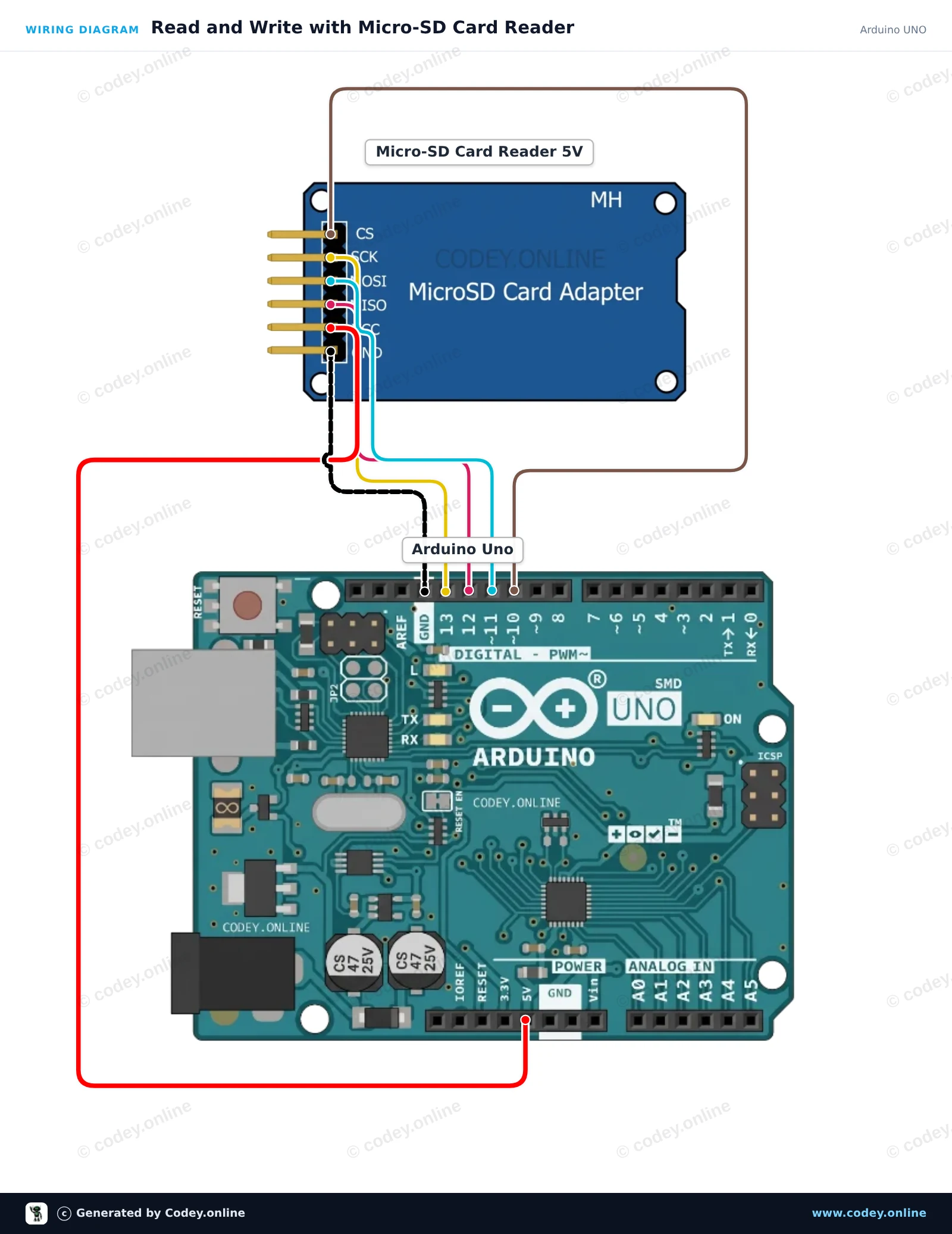

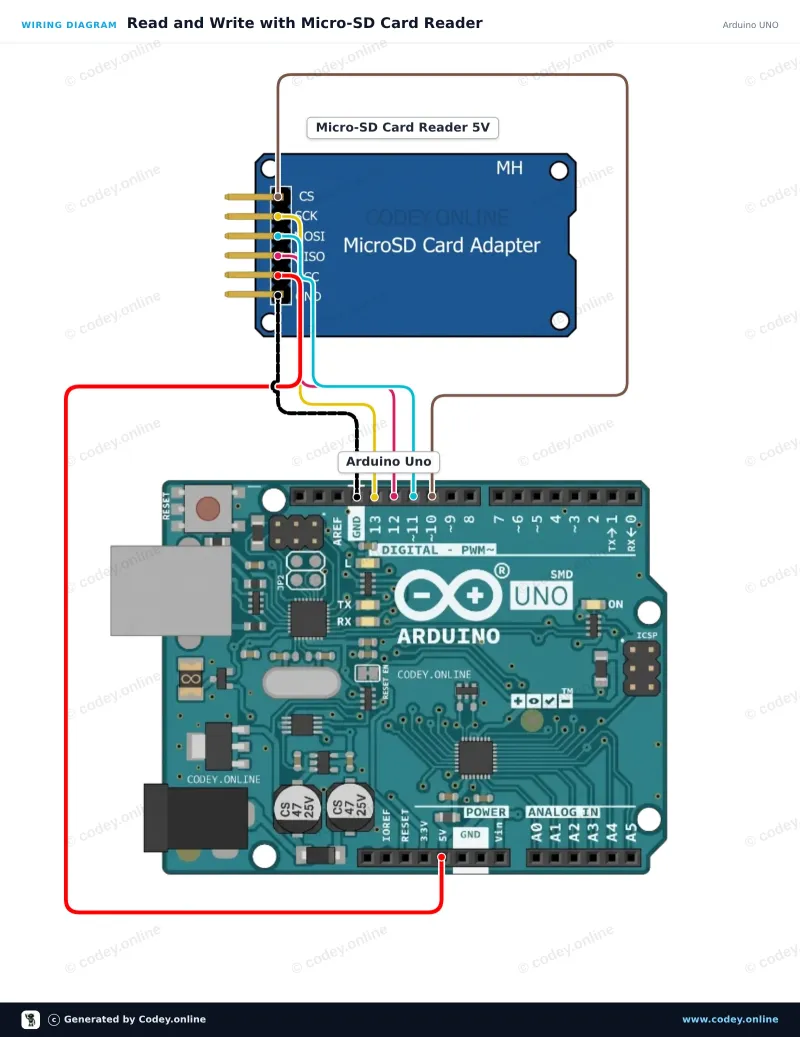

Schéma zapojení: Čtečka Micro SD karet pro Arduino na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

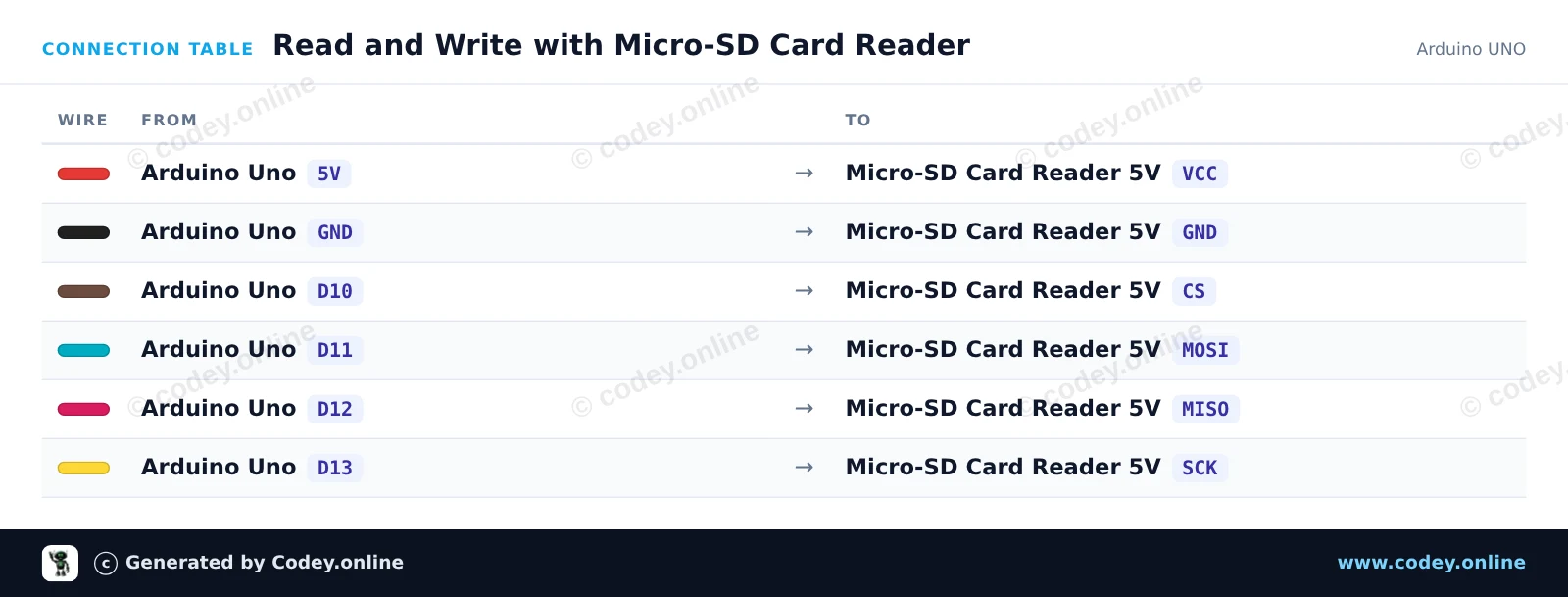

Tabulka zapojení: Čtečka Micro SD karet pro Arduino na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
Read_and_Write_with_Micro_SD_Card_Reader.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Read and Write with Micro-SD Card Reader
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Micro-SD Card Reader 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <SD.h>

const int chipSelect = 10;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("Initializing SD card..."));

  if (!SD.begin(chipSelect)) {
    Serial.println(F("Initialization failed! Check wiring and FAT16/FAT32 format."));
    return;
  }
  Serial.println(F("Initialization done."));

  // Write data to the card
  File myFile = SD.open("test.txt", FILE_WRITE);
  if (myFile) {
    Serial.print(F("Writing to test.txt..."));
    myFile.println(F("Hello from Arduino UNO!"));
    myFile.close();
    Serial.println(F(" done."));
  } else {
    Serial.println(F("Error opening test.txt for writing."));
  }

  // Read data back from the card
  myFile = SD.open("test.txt");
  if (myFile) {
    Serial.println(F("--- Content of test.txt ---"));
    while (myFile.available()) {
      Serial.write(myFile.read());
    }
    myFile.close();
    Serial.println(F("--- End of file ---"));
  } else {
    Serial.println(F("Error opening test.txt for reading."));
  }
}

void loop() {
  // Demo runs once in setup
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Ukázka čtení a zápisu na kartu MicroSD pro ESP32

Připojte 5V modul karty MicroSD k ESP32 pomocí 4kanálového převodníku úrovní, abyste zajistili bezpečnou komunikaci SPI 3.3V. Sketch inicializuje SD kartu na sběrnici VSPI, vytvoří a zapíše testovací soubor a poté přečte jeho obsah zpět přes Serial Monitor na 115200 baud.

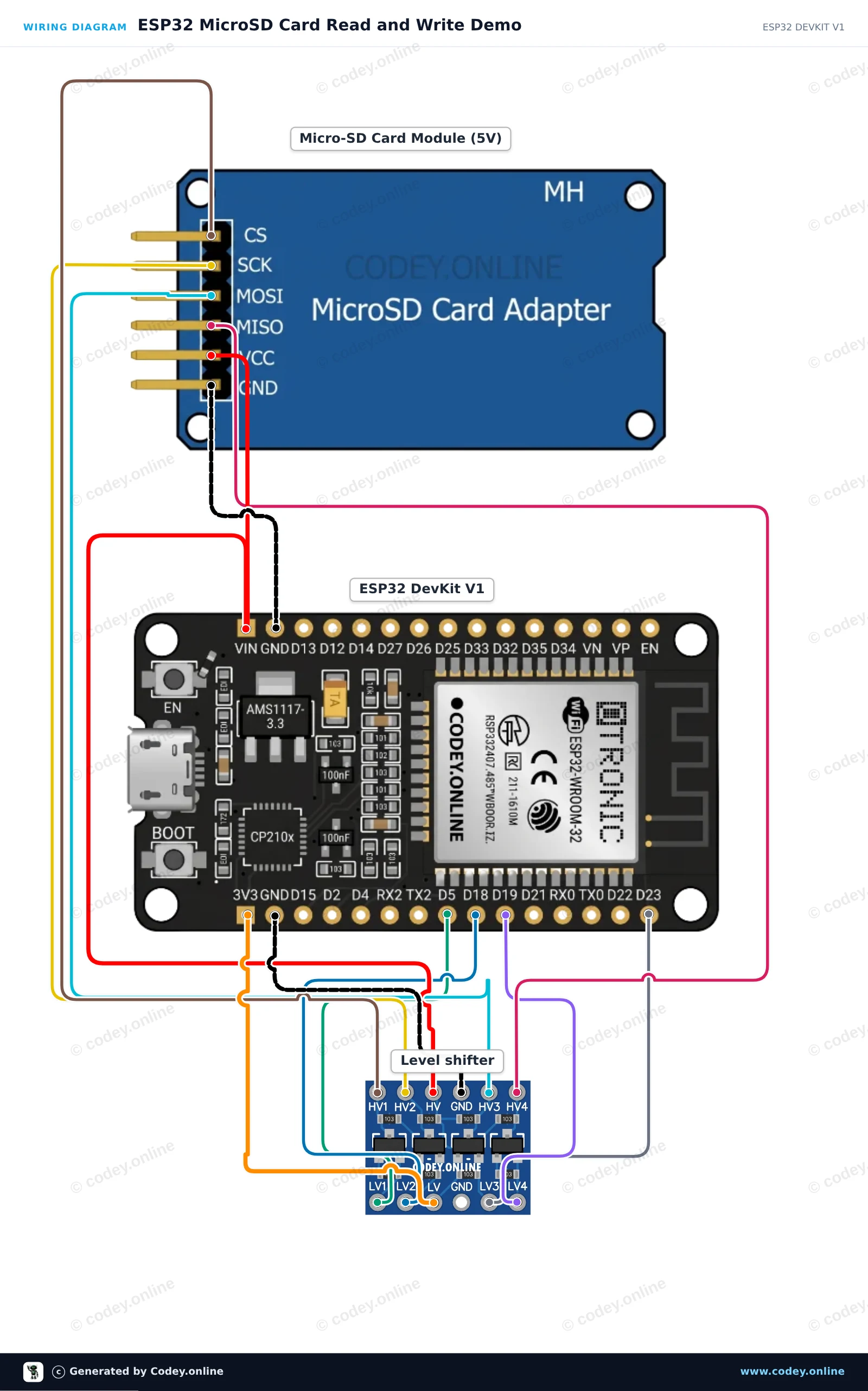

Schéma zapojení: Čtečka Micro SD karet pro Arduino na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

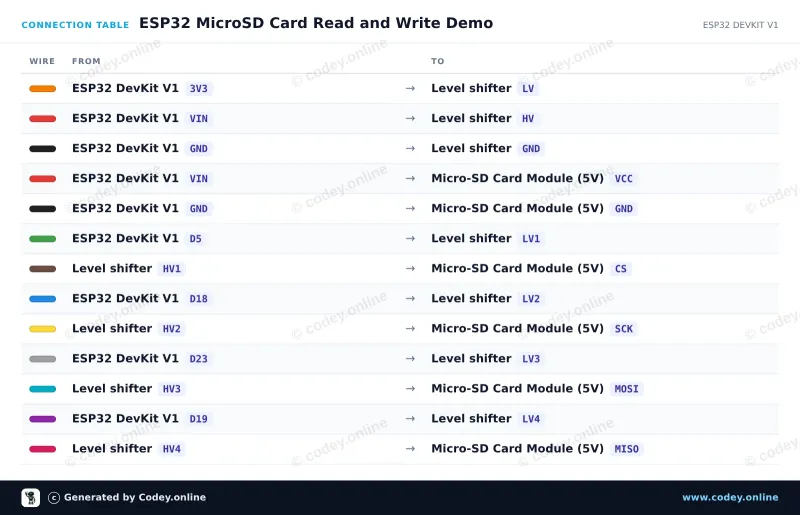

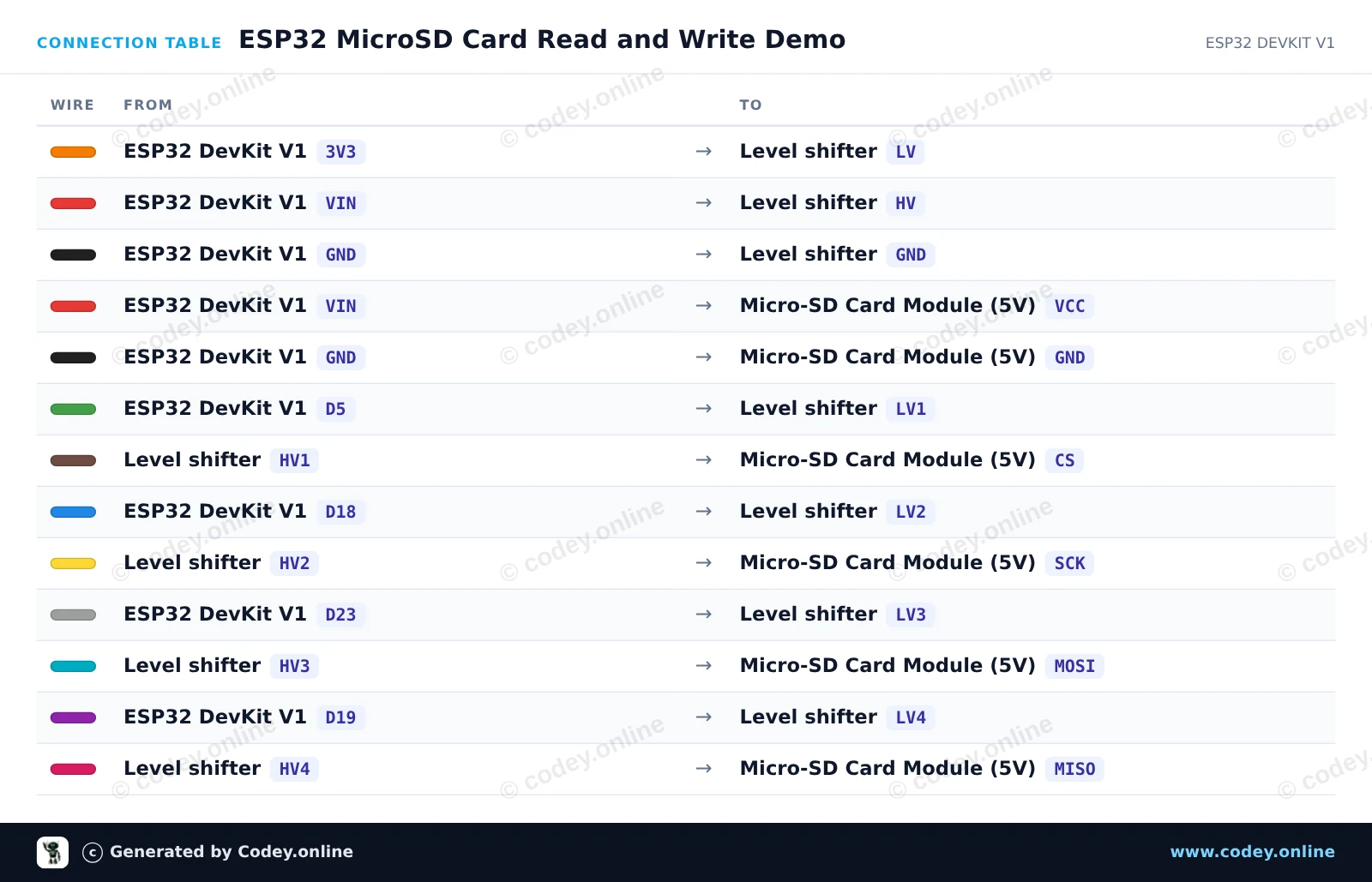

Tabulka zapojení: Čtečka Micro SD karet pro Arduino na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_MicroSD_Card_Read_and_Write_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 MicroSD Card Read and Write Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Micro-SD Card Reader 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "FS.h"
#include "SD.h"
#include "SPI.h"

const int chipSelect = 5;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("Initializing SD card...");

  if (!SD.begin(chipSelect)) {
    Serial.println("Card Mount Failed! Check wiring and ensure a FAT32 card is inserted.");
    return;
  }

  uint8_t cardType = SD.cardType();
  if (cardType == CARD_NONE) {
    Serial.println("No SD card attached.");
    return;
  }

  Serial.print("SD Card Type: ");
  if (cardType == CARD_MMC) Serial.println("MMC");
  else if (cardType == CARD_SD) Serial.println("SDSC");
  else if (cardType == CARD_SDHC) Serial.println("SDHC");
  else Serial.println("UNKNOWN");

  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD Card Size: %lluMB\n", cardSize);

  // Write to a test file
  Serial.println("Writing to test.txt...");
  File file = SD.open("/test.txt", FILE_WRITE);
  if (file) {
    file.println("Hello from ESP32 and MicroSD Card!");
    file.close();
    Serial.println("Write complete.");
  } else {
    Serial.println("Error opening file for writing.");
  }

  // Read the test file back
  Serial.println("Reading test.txt:");
  file = SD.open("/test.txt");
  if (file) {
    while (file.available()) {
      Serial.write(file.read());
    }
    file.close();
  } else {
    Serial.println("Error opening file for reading.");
  }
}

void loop() {
  // Idle
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

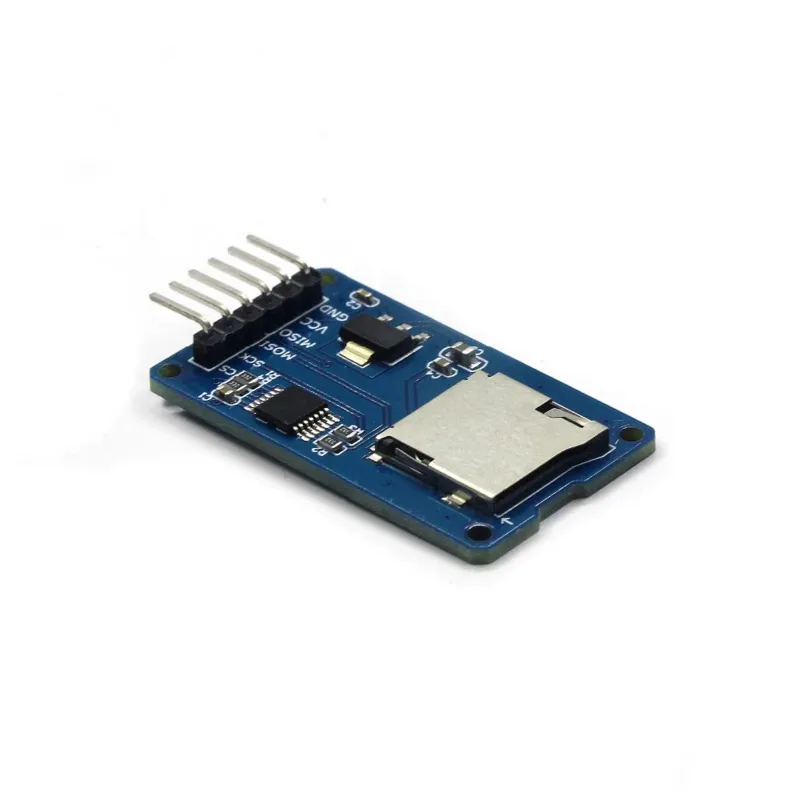

Čtečka Micro SD karet pro Arduino


Tato čtečka micro SD karet je vhodná pro Arudino, ESP8266, ESP32, Wemos atd. Je již součástí standardní knihovny Arduino.


Ideální pro čtení a zápis souborů. Úložná kapacita je určena micro SD kartou, která je vložena.

Typ karty: Micro SD do max. 2GB a Micro SDHC do max 32GB
Obvodový proud: 3.3V a 5V
Připojení: VCC, GND, MISO, MOSI, SCK/SPI a CS



  • Micro SD karta
  • 3.3V a 5V
  • VCC, GND, MISO
  • SPI konektor

Proč si vybrat tento produkt?

  • Vhodné pro více desek – Použitelné s Arduino, ESP8266, ESP32 a Wemos.
  • Čtení a zápis – Ideální pro čtení a zápis souborů.
  • Součást knihovny – Již součástí standardní knihovny Arduino.
  • Podpora až 32 GB – Podporuje micro SDHC karty až do 32 GB.
Specifikace
Napájení3.3V a 5V
PřipojeníVCC, GND, MISO, MOSI, SCK/SPI a CS
Vhodné proArduino, ESP8266, ESP32, Wemos
Kapacitado 2 GB
Typ kartyMicro SD

Hodnocení

★★★★★ 5,0/5 1 recenze
  • ★★★★★Paul liekensOvěřený nákup

    Funguje správně, dělá to, co slibuje.
