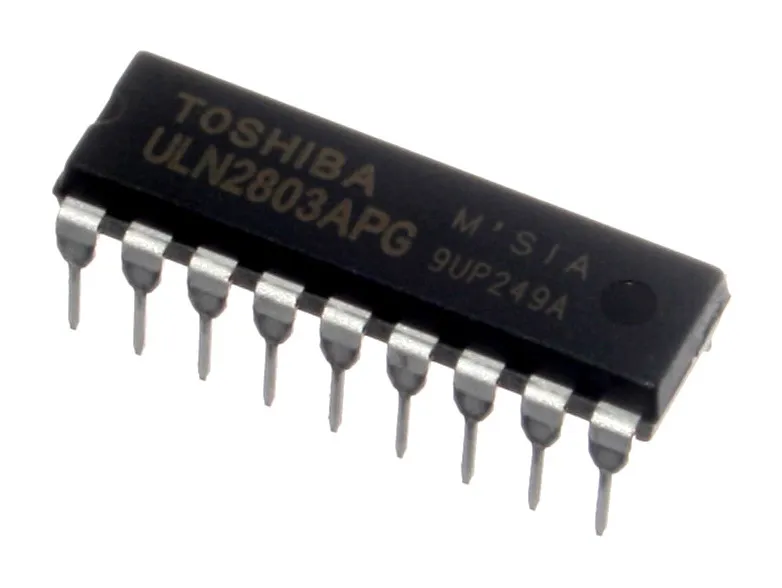

Toshiba ULN2803APG

Toshiba ULN2803APG Darlingtonův tranzistor

Toshiba ULN2803APG je osminásobný NPN Darlingtonův tranzistor, vhodný pro různé elektronické aplikace. Tento tranzistor nabízí spolehlivý výkon s maximálním kolektor-emitorovým napětím 50 V a maximálním stejnosměrným kolektorovým proudem 500 mA.

Belangrijkste kenmerken

• Výrobce: Toshiba
• Typ: Darlingtonův tranzistor
• Konfigurace: Octal (8 kanálů)
• Polarita: NPN
• Maximální kolektor-emitorové napětí (VCEO): 50 V
• Maximální stejnosměrný kolektorový proud: 500 mA
• Ztrátový výkon (Pd): 760 mW
• Stejnosměrné zesílení kolektor/báze (hFE) minimálně: 1000
• Typ výstupu: TTL
• Typ montáže: Through Hole
• Balení: DIP-18, dodáváno v tray
• Provozní teplota: -40 °C až +85 °C
• Hmotnost za kus: 1,361 gramů

Toepassingen

Tento tranzistor je vhodný pro obvody, kde je potřeba více vysokovýkonných tranzistorů v kompaktním pouzdře. Například pro řízení relé, světel, displejů a dalších TTL kompatibilních aplikací.
