Schéma zapojení a ukázkový kód

Takto připojíš I2S DAC s 3W zesilovačem - MAX98357A k Arduino UNO nebo ESP32, s ukázkovým sketchem, který můžeš hned nahrát.

Ukázka I2S zesilovače MAX98357A

Tento projekt ukazuje I2S zesilovač MAX98357A připojený k Arduino Uno a 3W reproduktoru. Protože Arduino Uno založené na AVR nemá nativní periférii I2S, sketch ukazuje zapojení rozhraní přepínáním řídicích a datových pinů a výpisem stavových zpráv do Serial Monitoru při 115200 baud.

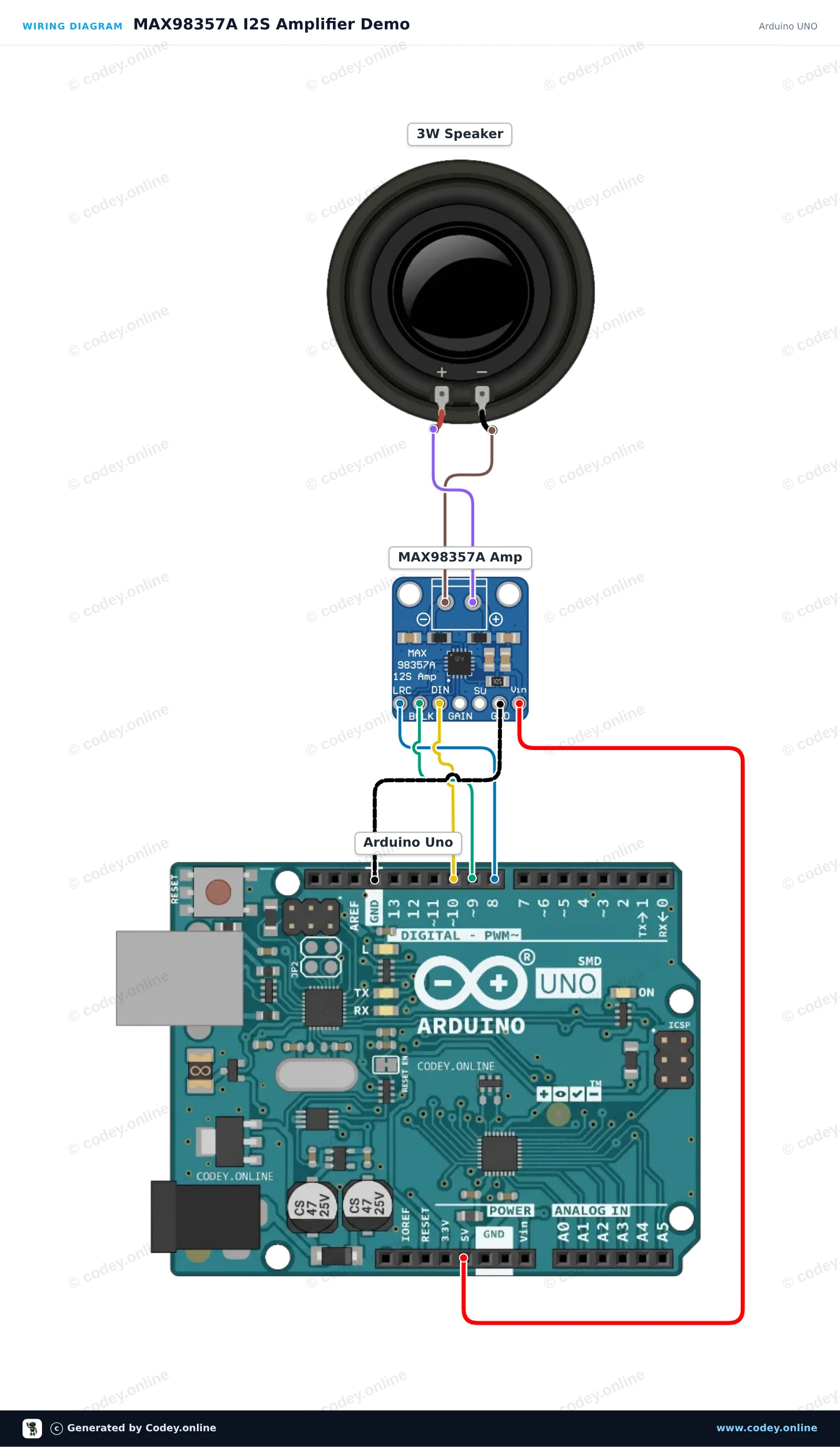

Schéma zapojení: I2S DAC s 3W zesilovačem - MAX98357A na Arduino UNO
Schéma zapojení · Kliknutím zvětšíte

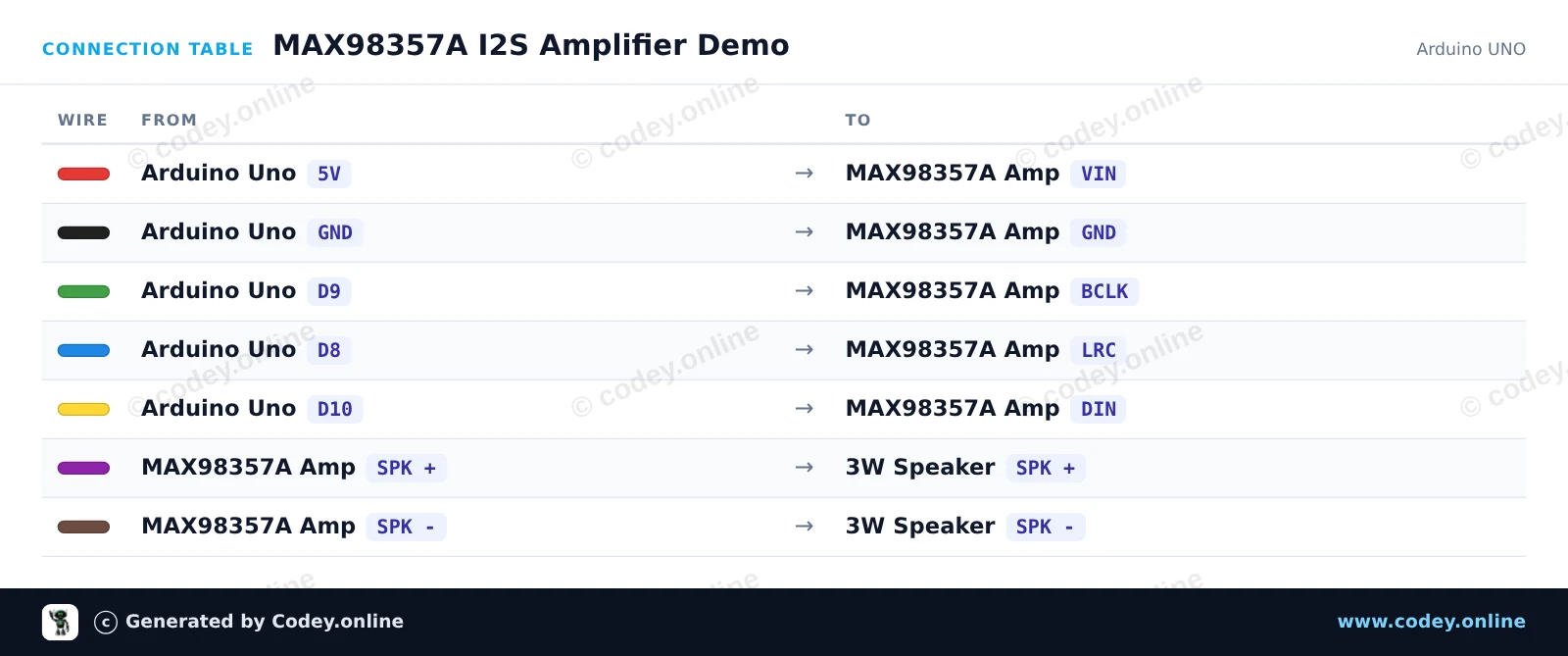

Tabulka zapojení: I2S DAC s 3W zesilovačem - MAX98357A na Arduino UNO
Tabulka zapojení · Kliknutím zvětšíte
MAX98357A_I2S_Amplifier_Demo.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MAX98357A I2S Amplifier Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 3W amplifier MAX98357A I2S DAC
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MAX98357A I2S Amplifier wiring and basic test sketch
// Note: AVR Arduino Uno does not have hardware I2S.
// This sketch verifies pin connections and demonstrates signal pulsing.

const uint8_t PIN_BCLK = 9;
const uint8_t PIN_LRC  = 8;
const uint8_t PIN_DIN  = 10;

const unsigned int toneHz = 440;
const unsigned long toneOnMs = 1000;
const unsigned long toneOffMs = 500;

void outputPulse(unsigned long durationMs, unsigned int frequencyHz) {
  unsigned long start = millis();
  unsigned long halfPeriodUs = 500000UL / frequencyHz;

  while (millis() - start < durationMs) {
    digitalWrite(PIN_DIN, HIGH);
    delayMicroseconds(halfPeriodUs);
    digitalWrite(PIN_DIN, LOW);
    delayMicroseconds(halfPeriodUs);
  }
}

void setup() {
  pinMode(PIN_BCLK, OUTPUT);
  pinMode(PIN_LRC, OUTPUT);
  pinMode(PIN_DIN, OUTPUT);

  digitalWrite(PIN_BCLK, LOW);
  digitalWrite(PIN_LRC, LOW);
  digitalWrite(PIN_DIN, LOW);

  Serial.begin(115200);
  Serial.println(F("MAX98357A Amplifier Test"));
  Serial.println(F("Pins initialized: BCLK=9, LRC=8, DIN=10"));
}

void loop() {
  Serial.println(F("Signal ON (440 Hz pulse)"));
  outputPulse(toneOnMs, toneHz);

  Serial.println(F("Signal OFF"));
  digitalWrite(PIN_DIN, LOW);
  delay(toneOffMs);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Generátor audio tónů ESP32 I2S s MAX98357A

Tento projekt přehrává střídající se audio tóny přes 3W reproduktor pomocí digitálního audio zesilovače MAX98357A I2S. ESP32 syntetizuje 16-bit PCM audio v reálném čase a posílá ho přes sběrnici I2S přímo do DAC zesilovače.

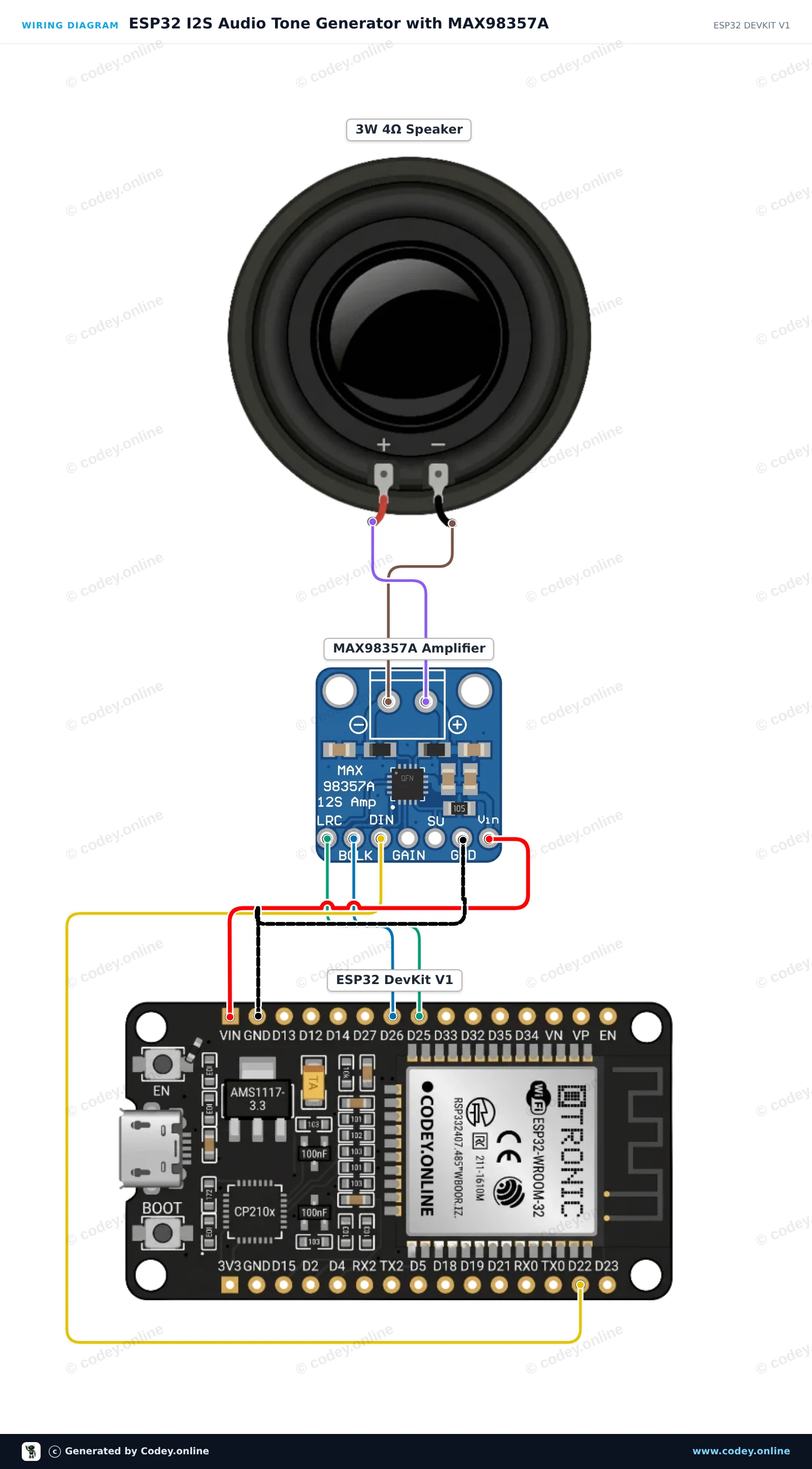

Schéma zapojení: I2S DAC s 3W zesilovačem - MAX98357A na ESP32 DevKit V1
Schéma zapojení · Kliknutím zvětšíte

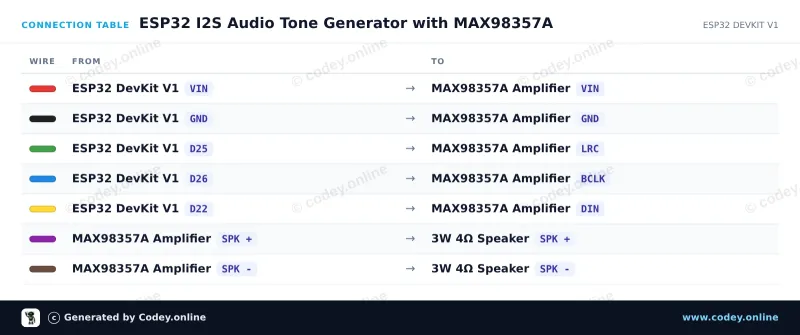

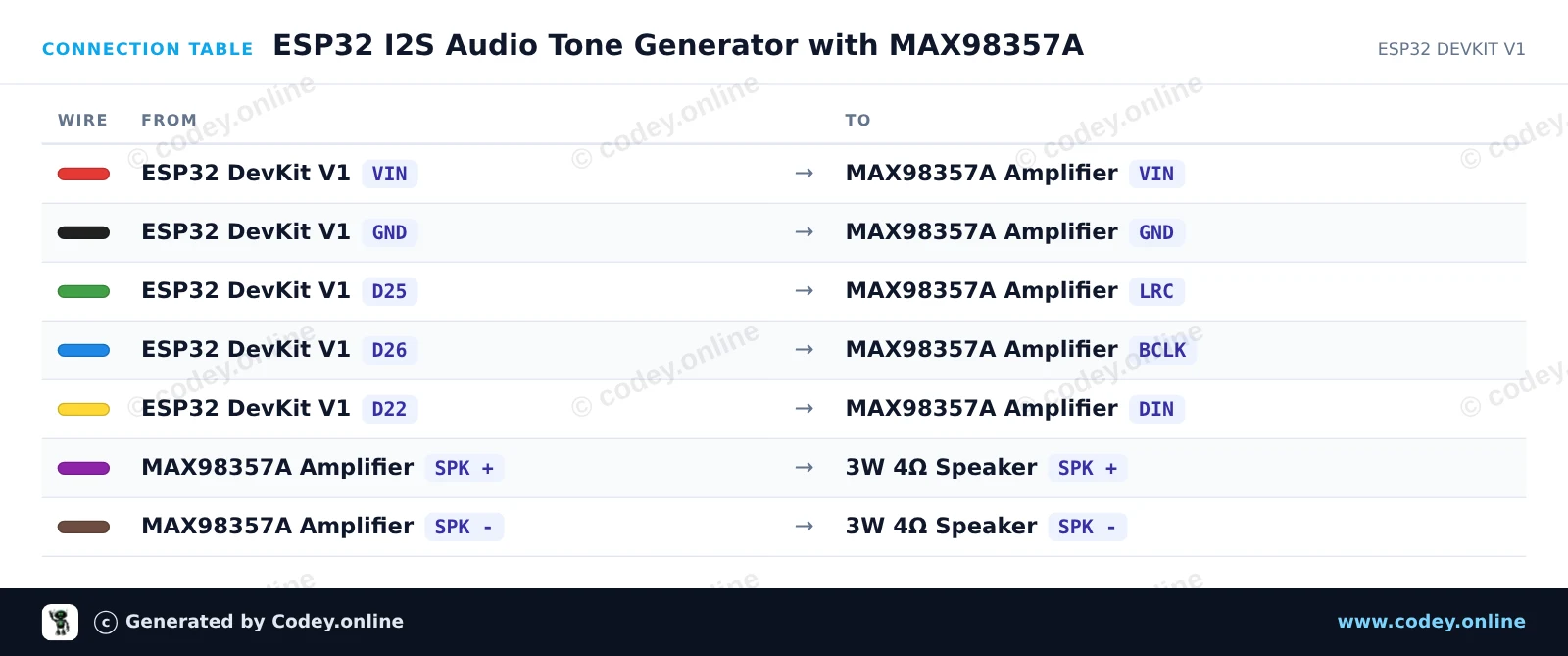

Tabulka zapojení: I2S DAC s 3W zesilovačem - MAX98357A na ESP32 DevKit V1
Tabulka zapojení · Kliknutím zvětšíte
ESP32_I2S_Audio_Tone_Generator_with_MAX9.ino · zkompilováno a otestováno
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 I2S Audio Tone Generator with MAX98357A
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 3W amplifier MAX98357A I2S DAC
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Arduino.h>
#include "driver/i2s.h"
#include <math.h>

#define I2S_BCLK 26
#define I2S_LRC  25
#define I2S_DIN  22

#define SAMPLE_RATE 44100

void setup() {
  Serial.begin(115200);

  i2s_config_t i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 8,
    .dma_buf_len = 64,
    .use_apll = false,
    .tx_desc_auto_clear = true
  };

  i2s_pin_config_t pin_config = {
    .bck_io_num = I2S_BCLK,
    .ws_io_num = I2S_LRC,
    .data_out_num = I2S_DIN,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_NUM_0, &pin_config);

  Serial.println("MAX98357A I2S Tone Generator Ready!");
}

void playTone(float freq, int durationMs) {
  int totalSamples = (SAMPLE_RATE * durationMs) / 1000;
  size_t bytesWritten;
  int16_t buffer[128];

  float phaseStep = 2.0 * PI * freq / SAMPLE_RATE;
  float phase = 0.0;

  int samplesRemaining = totalSamples;
  while (samplesRemaining > 0) {
    int toWrite = min(64, samplesRemaining);
    for (int i = 0; i < toWrite; i++) {
      int16_t sample = (int16_t)(sin(phase) * 6000.0);
      buffer[i * 2] = sample;     // Left channel
      buffer[i * 2 + 1] = sample; // Right channel
      phase += phaseStep;
      if (phase >= 2.0 * PI) phase -= 2.0 * PI;
    }
    i2s_write(I2S_NUM_0, buffer, toWrite * sizeof(int16_t) * 2, &bytesWritten, portMAX_DELAY);
    samplesRemaining -= toWrite;
  }
}

void loop() {
  Serial.println("Playing 440 Hz (A4)...");
  playTone(440.0, 400);
  delay(100);

  Serial.println("Playing 880 Hz (A5)...");
  playTone(880.0, 400);
  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

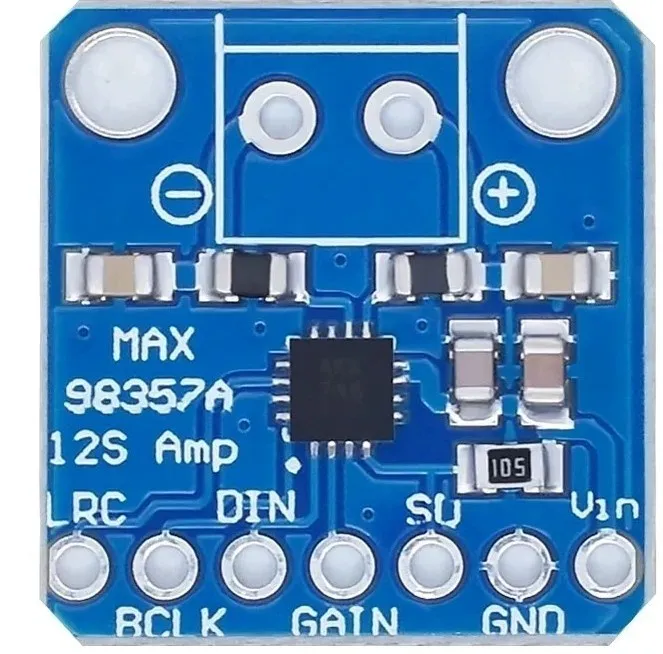

I2S DAC s 3W zesilovačem - MAX98357A

Pokud hledáte snadný a cenově dostupný způsob, jak zesílit své digitální zvukové soubory, pak je MAX98357 I2S Amp Breakout přesně pro vás. Přijímá standardní digitální audio vstup I2S a nejenže jej dekóduje na analogový signál, ale také jej přímo zesiluje pro reproduktor. Je ideální pro přidání kompaktního zesíleného zvuku a kombinuje 2 break-out moduly (I2S DAC + Amp) v jednom.

Co je I2S?

I2S je digitální zvukový protokol používaný na vývojových deskách pro přenos audio dat. Mnoho pokročilých čipů a procesorů spravuje veškerý zvuk v digitálním formátu I2S. Pro vstup nebo výstup dat se používají tři nebo čtyři piny (data in, data out, bit clock a left-right channel select). Obvykle je pro audio zařízení DAC čip, který komunikuje přes I2S a převádí jej na analogový signál, který může řídit sluchátka.

Tento malý mono zesilovač je překvapivě výkonný - dokáže dodat 3.2 watt výkonu do reproduktoru s impedancí 4 ohm (při napájení 5V a 10% THD). V miniaturním čipu je třída D controller, který pracuje při napájecím napětí 2.7V-5.5VDC. Protože je zesilovač třídy D, je mimořádně účinný, takže je ideální pro přenosné a bateriově napájené projekty. Má vestavěnou tepelnou ochranu a ochranu proti nadproudu, ale sotva jsme zaznamenali, že by se zahříval.

Audio vstup je standard I2S, můžete použít logická data 3.3V nebo 5V. Výstupy jsou "Bridge Tied" - to znamená, že jsou připojeny přímo na výstupy, bez připojení na zem. Výstupem je ~300KHz obdélníkový PWM signál, který je poté „průměrován“ cívkou reproduktoru - vysoké frekvence nejsou slyšet. Vše výše uvedené znamená, že výstup nelze připojit k jinému zesilovači, musí přímo řídit reproduktory.

Je zde Gain pin, který lze upravit pro změnu zesílení. Ve výchozím nastavení vám zesilovač poskytuje zesílení 9 dB. Připojením pull-up nebo pull-down rezistoru, nebo přímým zapojením, lze Gain pin nastavit na 3 dB, 6 dB, 9 dB, 12 dB nebo 15 dB.

Pin ShutDown/Mode lze použít k uvedení čipu do režimu spánku nebo k nastavení, který I2S audio kanál bude veden do reproduktoru. Ve výchozím nastavení zesilovač poskytuje stereomix (L+R)/2 na mono výstup. Přidáním rezistoru to můžete změnit na pouze levý nebo pouze pravý výstup.



Specifikace:

  • Výstupní výkon: 3.2W při 4Ω, 10% THD, 1.8W při 8Ω, 10% THD, při napájení 5V
  • PSRR: 77 dB typ. při 1 kHz
  • I2S vzorkovací frekvence od 8 kHz do 96 kHz
  • Nevyžaduje MCLK
  • Redukce Click + Pop
  • Pět pinově volitelných zesílení: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
  • Tepelná ochrana proti vypnutí
  • Dodává se se 7 header piny a 2 šroubovacími svorkami



  • I2S DAC
  • Mono výstup
  • Nastavitelný zisk
  • Třída D

Proč si vybrat tento produkt?

  • Dvě funkce v jednom – I2S DAC a zesilovač v jednom
  • Přímé připojení k reproduktoru – Pohání reproduktor přímo
  • Nastavitelný zisk – Volba od 3 dB do 15 dB
  • Úsporný design – Vhodné pro přenosné projekty
  • Chráněné použití – Tepelná a nadproudová ochrana
Specifikace
Napájecí napětí2.7V-5.5VDC
Výstupní výkon3.2W při 4Ω, 10% THD, 1.8W při 8Ω, 10% THD, při napájení 5V
PSRR77 dB typ. při 1 kHz
Pět pinově volitelných zesílení3 dB, 6 dB, 9 dB, 12 dB, 15 dB
Vzorkovací frekvence I2S8 kHz až 96 kHz

V balení

  • I2S DAC s 3W zesilovačem - MAX98357A
  • 7 × pinové lišty
  • 2 × šroubové svorky
