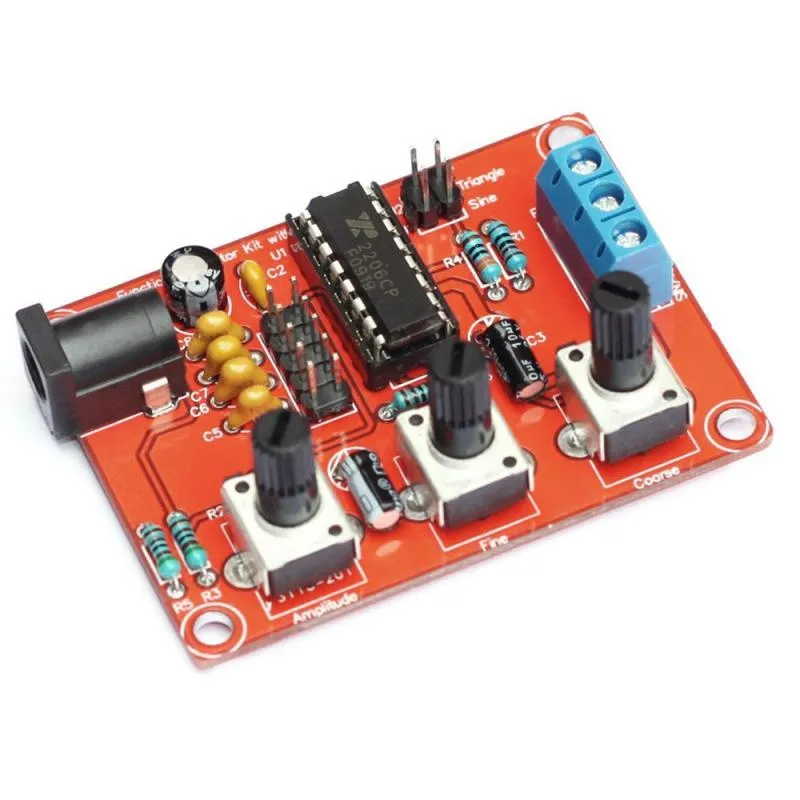

XR2206 Signaalgenerátor DIY kit

Pokud hledáte jednoduchou sadu generátoru signálu, která je levná a dá se sestavit za méně než hodinu, pak je tato sada právě pro vás!

Působivý doplněk do vaší stávající elektronické laboratoře.

Upozorňujeme, že nenahrazuje profesionální funkční generátor, ale i tak se hodí pro elektronické hobby tvůrce k opravám a ladění určitých projektů. Je to ideální gadget, na kterém se toho hodně naučíte a s nímž se hodně naučíte.

Funkční generátor je nepostradatelnou součástí elektronické laboratoře, ale bohužel je pro průměrného elektronického hobbyistu velmi drahý. Nejoblíbenější (a levná) čínská DIY sada na trhu je ta založená na praktickém čipu funkčního generátoru XR2206.

Tato snadno sestavitelná sada funkčního generátoru XR2206 1Hz-IMHz umožňuje mnoho různých rutinních měření a experimentů a nabízí sinusové, obdélníkové a trojúhelníkové výstupní průběhy slušné kvality se střední stabilitou a přesností. Více než dostatečné pro malou hobby laboratoř domácí elektroniky!

Když si zakoupíte tuto sadu pro vlastní montáž, vyžaduje trochu pájení a dostanete vše potřebné k dokončení projektu. Balení obsahuje montážní materiál a návod, který podle mě většina tvůrců zvládne. Naštěstí je sada dodávána s průchozími součástkami a na oboustranném PCB jsou popisky, které vám jasně říkají, kam máte každou součástku namontovat a připájet. Kromě toho je zde také kvalitní patice pro čip XR2206, pěkné krytky pro propojky a knoflíky pro potenciometry.

Návod k sestavení sady:

Sestavení bude hračka, pokud víte, co děláte! Nejprve jako obvykle připájejte všechny nízkoprofilové součástky jednu po druhé a nakonec připájejte patici pro IC. Nezapomeňte pečlivě sledovat polaritu elektrolytických kondenzátorů a orientaci integrovaného obvodu XR2206. Vývody všech součástek zkraťte co nejvíce, abyste zabránili i nechtěným zkratům.

Rychlé testovací tipy

Jakmile je sestavení dokončeno a jste připraveni uvést funkční generátor do provozu, dbejte na polaritu napájení. Poté přiveďte na DC vstup 9-12V DC (typicky 9V).

Zkraťte spodní dva piny (Tri/Sin) propojky pro volbu průběhu
Zkraťte horní dva piny (65K-1M) propojky pro volbu frekvence
Otáčením knoflíku potenciometru jemného ladění jemně dolaďte frekvenci signálu
Otáčením knoflíku potenciometru hrubého ladění hrubě dolaďte frekvenci signálu
Otáčením knoflíku amplitudového potenciometru upravte amplitudu výstupního signálu

Jako napájení můžete použít baterii 6F22 9V, protože celková spotřeba při 9V je velmi nízká. Pokud však použijete napájení 9V-12V (nikdy ne více než 12V), ujistěte se, že jde o stabilizovaný typ s velmi nízkým výstupním šumem a zvlněním. Po úspěšném sestavení a prvním testu se můžete rozhodnout umístit XR2206 do speciálně navržené krabičky (prodává se samostatně OT3631)

Upozorňujeme, že výstup obdélníkového průběhu neprochází regulací amplitudy. Pouze amplitudu sinusových/trojúhelníkových vln lze ovládat knoflíkem (a je také ovlivněna vstupním napájecím napětím).

DIY sada funkčního generátoru XR2206 je opravdu levná a snadno sestavitelná sada, která může být užitečná pro většinu začátečníků a nadšenců do elektroniky. Vytváří téměř dokonalé obdélníkové, sinusové a trojúhelníkové průběhy.

Doporučujeme naši USB páječku pro pájení této sady.

Rozměry
Délka: 6,3cm
Šířka: 4,5cm
Výška: 1cm
