Kompaktní časové relé pro zapínací a vypínací zpoždění v automatizaci, chytré domácnosti a testovacích sestavách.
SKU: OT3565 Číslo položky: AA260 EAN: 8720618827210 Umístění: E07.06
Alternativa

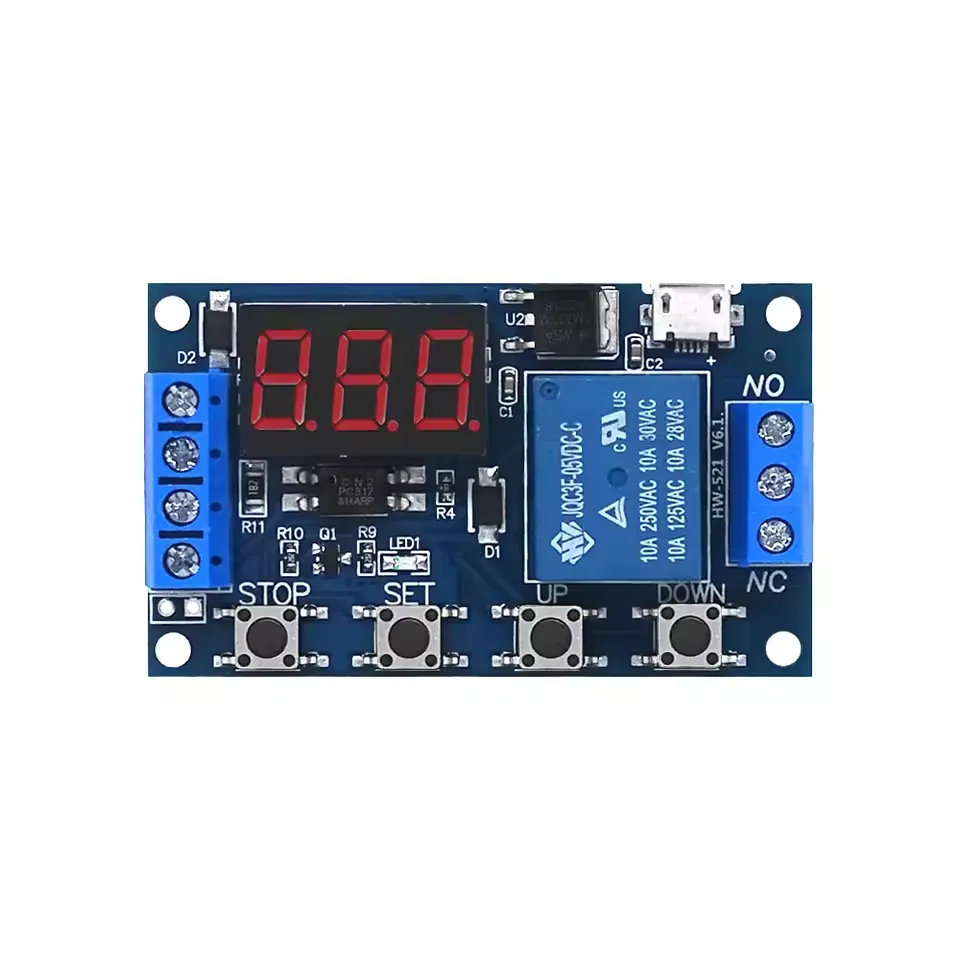

12V nastavitelný modul relé s časovým zpožděním
€ 2,90
Zobrazit tuto alternativu
Kompaktní časové relé pro přesná zpoždění sepnutí a rozepnutí. Ideální pro automatizaci, chytrou domácnost a testovací sestavy. Optočlenová izolace pro vysokou odolnost proti rušení. Nastavení zůstává uloženo.
Napájecí napětí: 6–30 V DC
Spouštěcí signál: High-level 3.0–24 V DC
Signál-GND a systém-GND jsou odděleny pro lepší odolnost proti EMI
Lze případně propojit (společná zem)
Spínací výkon relé:
DC ≤30 V, max. 5 A
AC 220 V, max. 5 A
Izolace: optočlen
Rozsah nastavení času: 0,1 s až 999 min, plynule nastavitelný
Paměť: parametry zůstávají uloženy
Rozměry: 63 × 38 × 15 mm
OP: doba sepnutí (relé zapnuto)
CL: doba rozepnutí (relé vypnuto)
LOP: počet cyklů 1–999, “—” = neomezeně
P1 – jednorázové zpoždění po spuštění (OP zapnuto, poté vypnuto)
P1.1: opětovné spuštění během OP signál ignoruje
P1.2: opětovné spuštění během OP spustí OP znovu
P1.3: opětovné spuštění během OP resetuje; relé vypne, časování se zastaví
P2 – zpoždění vypnutí/zapnutí po spuštění
Spuštění → nejprve CL (vypnuto), poté OP (zapnuto), poté vypnuto
P3.1 – cyklicky po spuštění
Spuštění → OP (zapnuto) → CL (vypnuto) → opakovat podle LOP
Nové spuštění cyklus zastaví
P3.2 – cyklicky bez spuštění
Po zapnutí ihned OP → CL → opakovat podle LOP
P4 – sledování signálu
Dokud je spouštěcí signál přítomen, relé zůstává zapnuté
Při zmizení signálu: spustí OP a poté se vypne
Pokud během OP přijde signál znovu, čas se vymaže
Volba režimu: podržte SET 2 s → vyberte P1.1–P4 pomocí UP/DOWN.
Parametry: krátce SET → nastavte OP, CL, LOP pomocí UP/DOWN.
Časová stupnice: v obrazovce parametrů krátce STOP pro volbu desetinné pozice:
xxx → sekundy (1–999 s)
xx.x → desetiny (0,1–99,9 s)
x.x.x → minuty (1–999 min)
Uložení: podržte SET pro potvrzení a návrat.
Nouzové zastavení/ruční ovládání: v hlavní obrazovce krátce STOP pro nastavení relé ON/OFF.
Režim spánku:
C-P: displej zhasne po 5 min nečinnosti
O-d: displej zůstane svítit
Přepnutí: podržte STOP 2 s.
Reléový kontakt je pasivní; vyžaduje vlastní napájení.
1 kanál, pouze funkce zap/vyp.
Zátěž udržujte v rámci specifikovaného proudu a napětí.
Dbejte na správnou polaritu a dostatečné chlazení při vysokých proudech.

| Rozměry | 63 × 38 × 15 mm |
|---|---|
| Napájecí napětí | 6–30 V DC |
| Spínací výkon relé | DC ≤30 V, max. 5 A |
| Izolace | optočlen |
| Rozsah nastavení času | 0,1 s až 999 min, plynule nastavitelný |
| OP | doba sepnutí (relé zapnuto) |
| CL | doba rozepnutí (relé vypnuto) |
| LOP | počet cyklů 1–999, „—“ = neomezeně |
| P1.1 | při opětovném spuštění během OP ignoruje signál |
| P1.2 | při opětovném spuštění během OP spustí OP znovu |
| P1.3 | při opětovném spuštění během OP resetuje; relé vypnuto, časování se zastaví |
| Při zmizení signálu | spustí OP a poté vypne |
| Vybrat režim | podržte SET 2 s → vyberte P1.1–P4 pomocí UP/DOWN |
| Parametry | krátce SET → nastavte OP , CL , LOP pomocí UP/DOWN |
| Uložit | podržte SET pro potvrzení a návrat |
| Nouzové zastavení / ruční ovládání | na hlavní obrazovce krátce STOP pro zapnutí/vypnutí relé |
| Režim spánku | C-P: displej zhasne po 5 min nečinnosti |
| O-d | displej zůstává zapnutý |
| Přepínání | podržte STOP 2 s |
| Paměť | parametry zůstávají uloženy |
