Sada ozubených kol pro robotiku DIY (34 kusů)

Name: Sada ozubených kol pro robotiku DIY (34 kusů)
Brand: OTRONIC
SKU: OT3596
Price: 3.40 EUR
Availability: InStock

SKU: OT3596 Číslo položky: AC139 EAN: 8720828223079

€ 3,40 S DPH (€ 2,81 Bez DPH)

Sada ozubených kol, řemenic, elastických pásků atd.

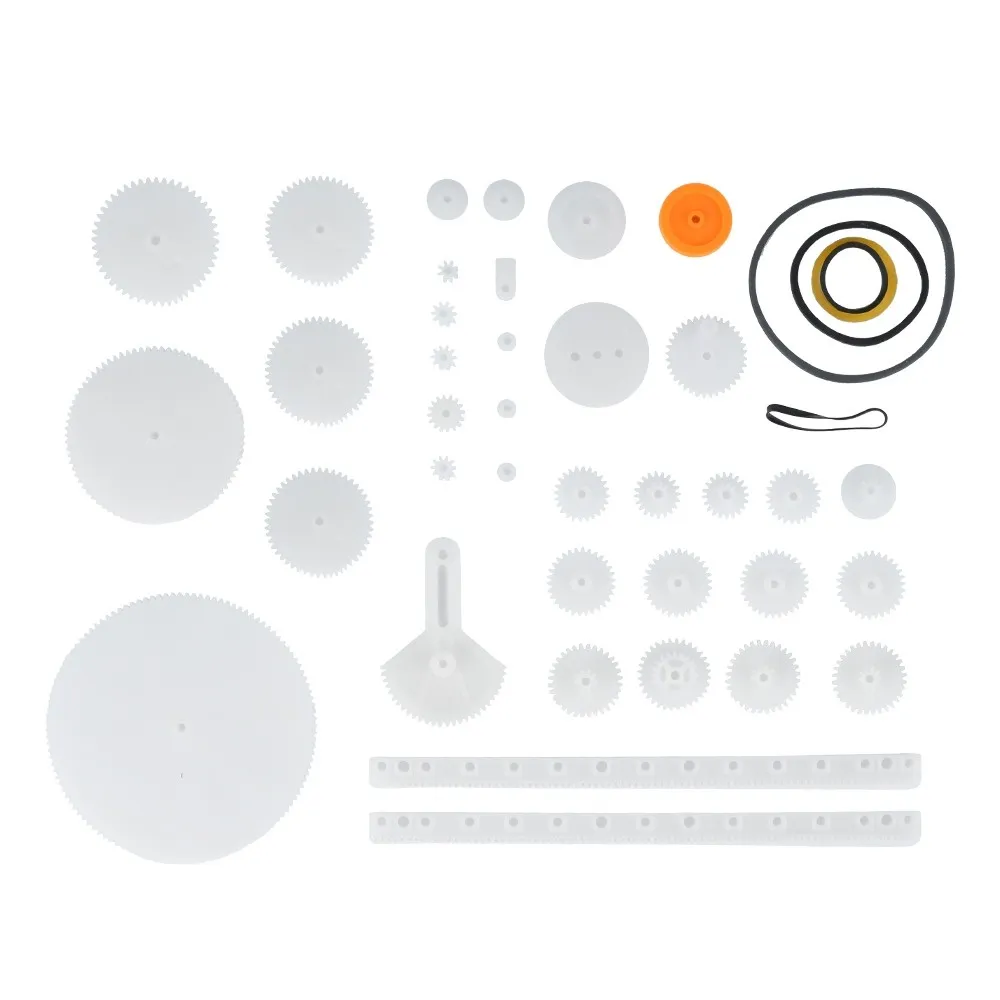

34 kusů (Přehled viz foto.)

Specifikace ozubených kol a příslušenství (AC139)

Hlavní parametry (Typ)	Průměr otvoru hřídele (mm)	Průměr (mm) Průměr přes špičky zubů / Roztečný průměr	Tloušťka (mm)
8 zubů	1.9	5 / 4	4.8
10 zubů	1.9	6 / 5	6
10 zubů	1.9	6 / 5	9.07
10 zubů	2.4	6 / 5	5
16 zubů	1.9	9 / 8	5
20 zubů	1.9	11 / 10	1.5
Dvojité ozubené kolo 20/10	1.9	11 / 6 (Horní) 10 / 5 (Dolní)	1.5 / 3.5
Dvojité ozubené kolo 20/10	2.0	11 / 6 (Horní) 10 / 5 (Dolní)	1.5 / 3.5
24 zubů	1.9	13 / 12	1.5
30 zubů	1.9	16 / 15	1.5
30 zubů	2.4	16 / 15	1.5
Dvojité ozubené kolo 30/10	2	16 / 6 (Horní) 15 / 5 (Dolní)	1.5 + 3.5
32 zubů	1.9	17 / 16	1.5
32 zubů	2.9	17 / 16	2.5
Dvojité ozubené kolo 32/10	1.9	17 / 6 (Horní) 16 / 5 (Dolní)	1.5 + 3.85
Dvojité ozubené kolo 32/10	2.0	17 / 6 (Horní) 16 / 5 (Dolní)	1.5 + 3.85
Dvojité ozubené kolo 32/20	2	17 / 11 (Horní) 16 / 10 (Dolní)	1.5 + 3.93
36 zubů (excentrické kolo)	1.9	20 / 18	1.5
Dvojité ozubené kolo 46/10	2	23 / 6 (Horní) 23 / 5 (Dolní)	1.4
48 zubů	1.9	25 / 24	1.5
48 zubů	2.4	25 / 24	1.5
56 zubů	1.9	29 / 28	1.5
Jednovrstvé 80 zubů	1.9	41 / 40	1.8
Jednovrstvé 120 zubů	1.9	61 / 60	1.8
Vějířovité (28 zubů)	1.9	59 / 28	1.8
83 zubů ozubená lišta (Rack)	-	Délka: 125mm Šířka: 4mm Tloušťka: 7mm	Montážní otvor: 2.05-2.55mm
Kuželové kolo 24/10	1.9	Vnější průměr koruny: 12.65	2.9 + 3.85
Šnekové kolo	1.9	Průměr: 5.9 Výška: 9	-
Šnekové kolo	1.9	Průměr: 5.9 Výška: 6.75	-
Řemenice (Malá)	1.9	Vnější: 5.4 Vnitřní (drážka): 4	Šířka drážky: 2
Řemenice (Střední)	1.9	Vnější: 9 Vnitřní (drážka): 5	Šířka drážky: 2
Řemenice (Velká)	1.9	Vnější: 16 Vnitřní (drážka): 13	Šířka drážky: 2
Řemenice (Extra velká 1)	1.9	Vnější: 18 Vnitřní (drážka): 12.5	Šířka drážky: 2
Řemenice (Extra velká 2)	1.9	Vnější: 24 Vnitřní (drážka): 21	Šířka drážky: 2
T-kus konektor	-	Průchozí otvor: 2.0 Slepý otvor: 1.9	-
5 druhů řemenů	-	Složené délky: 60, 60, 40, 25, 20 mm	-
